| Tipo de produto | Estação de solda |
| Marca | Ersa |
| Modelo | i-CON PICO |
| Potência | 68 W |
| Tensão de alimentação | 220-240 V ~ 50/60 Hz ou 110-120 V ~ 50/60 Hz |
| Faixa de temperaturas | 150 a 450 °C (300 a 842 °F) |
| Temperatura de ajuste padrão | 360 °C (680 °F) |
| Dimensões da estação (C x A x P) | 145 mm x 80 mm x 103 mm |
| Peso da estação | 1 050 g |
| Ferro de solda i-Tool pico | C x Ø cabo: 175 mm x 12 mm, peso 30 g (sem cabo) |
| Suporte | Dimensões 140 mm x 80 mm x 80 mm, peso 200 g |
| Funções principais | Regulação de temperatura, display digital duplo, calibração, modo de espera temporizado, programação por cartão SD |
| Display | Tela digital com temperatura real e ajuste |
| Substituição do ferro | Ferro intercambiável (apenas i-Tool pico) |
| Ponta de solda | Trocável, apertar/desapertar na fixação |
| Calibração | Faixa de calibração: -70 a +50 °C (-126 a +90 °F) |
| Modo de espera | Temporizador ajustável de 0 a 60 min (0 = desativado) |
| Programação | Via microcartão SD (HC) para temperaturas fixas, travamento, etc. |
| Segurança | Superfície quente, desligamento automático possível, instruções de queimadura |
| Manutenção | Limpar a ponta regularmente, trocar a ponta gasta |
| Códigos de erro | Err7: apertar o elemento de aquecimento; Err8: substituir o elemento de aquecimento |
| Garantia | Os elementos de aquecimento e ferros são peças de desgaste excluídas da garantia |
| Número do artigo (estação) | 0IC1300 |
| Número do artigo (ferro) | 0130CDK |
| Número do artigo (suporte) | 0A53 |
Perguntas frequentes - i-CON PICO Ersa
Perguntas dos utilizadores sobre i-CON PICO Ersa
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Máquina de soldar em formato PDF gratuitamente! Encontre o seu manual i-CON PICO - Ersa e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. i-CON PICO da marca Ersa.
MANUAL DE UTILIZADOR i-CON PICO Ersa
Libretto d'istruzioni/Manual de instruções
Português 24 Manual de instruções

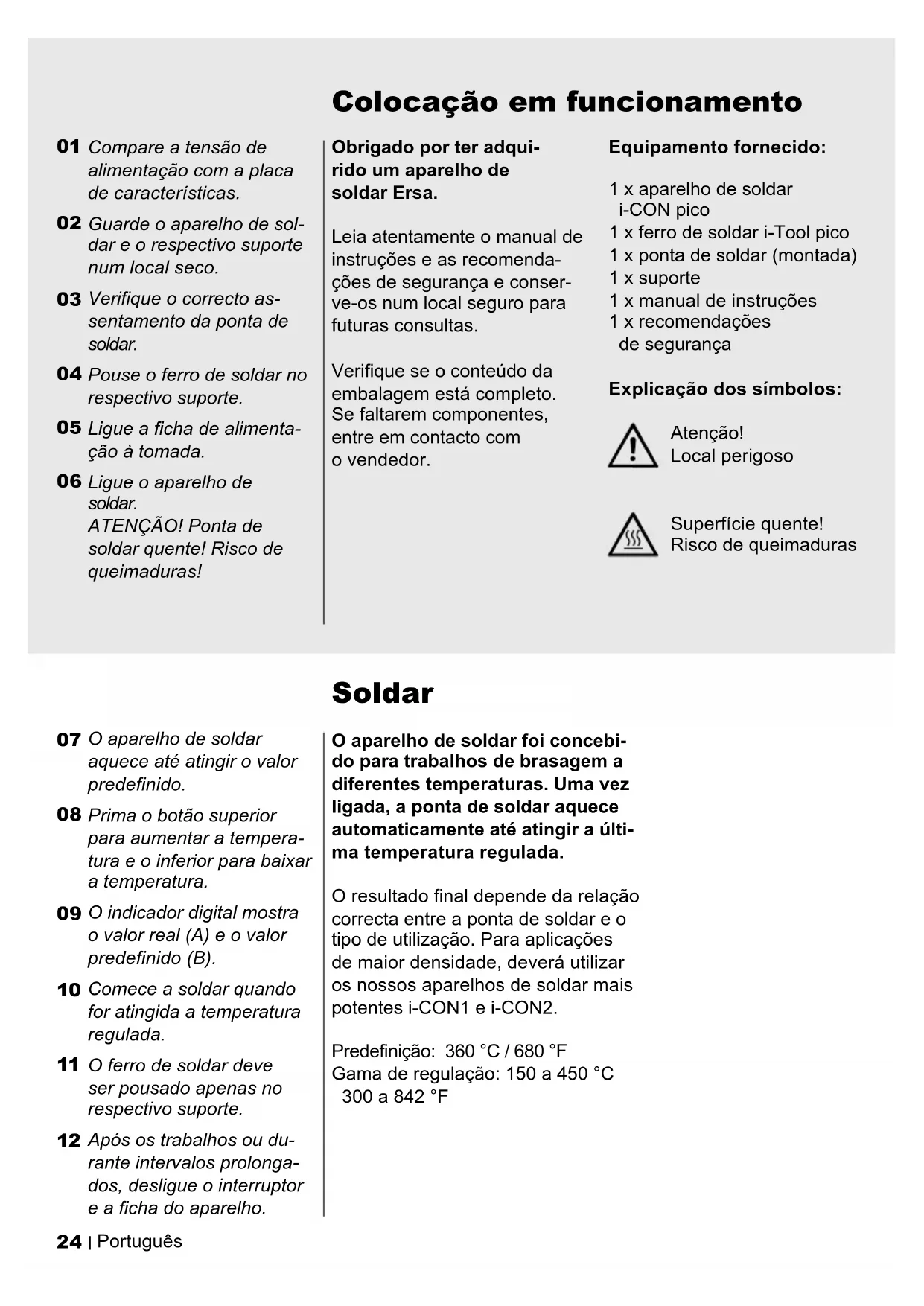

Colocação em funcionamento
01 Compare a tensão de alimentação com a placa de características.
02 Guarde o aparelho de soldar e o respectivo suporte num local seco.
03 Verifique o correcto assentamento da ponta de soldar.
04 Pouse o ferro de soldar no respectivo suporte.
05 Ligue a ficha de alimentação à tomada.
06 Ligue o aparelho de soldar.
ATENÇÃO! Ponta de soldar quente! Risco de queimaduras!
Obrigado por ter adquirido um aparelho de soldar Ersa.
Leia atentamente o manual de instruções e as recomendações de segurança e conserve-os num local seguro para futuras consultas.
Verifique se o conteúdo da embalagem está completo. Se faltarem componentes, entre em contacto com o vendedor.
Equipamento fornecido:
1 x aparelho de soldar i-CON pico
1 x ferro de soldar i-Tool pico
1 x ponta de soldar (montada)
1 x suporte
1 x manual de instruções
1 x recomendações
de segurança
Explicação dos símbolos:
Atenção! Local perigoso
Superfície quente! Risco de queimaduras
Soldar
07 O aparelho de soldar aquece até atingir o valor predefinido.
08 Prima o botão superior para aumentar a temperatura e o inferior para baixar a temperatura.
09 O indicador digital mostra o valor real (A) e o valor predefinido (B).
10 Comece a soldar quando for atingida a temperatura regulada.
11 O ferro de soldar deve ser pousado apenas no respectivo suporte.
12 Após os trabalhos ou durante intervalos prolongados, desligue o interruptor e a ficha do aparelho.
O aparelho de soldar foi concebido para trabalhos de brasagem a diferentes temperaturas. Uma vez ligada, a ponta de soldar aquece automaticamente até atingir a última temperatura regulada.
O resultado final depende da relação correcta entre a ponta de soldar e o tipo de utilização. Para aplicações de maior densidade, deverá utilizar os nossos aparelhos de soldar mais potentes i-CON1 e i-CON2.
Predefinição: 360 °C / 680 °F Gama de regulação: 150 a 450 °C 300 a 842 °F
Substituir a ponta de soldar
O aparelho de soldar i-CON pico pode ser utilizado com diferentes pontas de soldar. Assim poderá adaptar o aparelho de soldar a vários tipos de aplicação. Veja a página 48.
Vista geral descarregável das pontas de soldar standard:
Vista geral descarregável das pontas de soldar especiais:
13 Desligue o aparelho de soldar e deixe a ponta de soldar arrefecer até cerca de 40 °C/104 °F.
14 Desaparafuse a ponta de soldar do rebordo do ferro de soldar.
15 Retire a ponta de soldar do ferro de soldar.
16 Coloque a ponta de soldar pretendida no ferro de soldar.
17 Alinhe a ponta de soldar com o rebordo do ferro de soldar e verifique o correcto assentamento.
18 Ligue o aparelho de soldar. ATENÇÃO! Ponta de soldar quente! Risco de queima-duras!
Calibrar a temperatura
Se a temperatura regulada e a temperatura real da ponta de soldar não coincidirem, é possível calibrar a temperatura para voltar a trabalhar com temperaturas de solda precisas.
Predefinição: 0
Gama de
regulação: -70 a +50 °C
-126 a +90 °F
19 Regular o valor nominal de calibragem.
20 Meça a temperatura real com um instrumento digital de medição da temperatura.
21 Calcule o desvio entre os valores nominal e real.
22 Prima ambos os botões durante breves instantes para abrir o menu de calibragem.
23 Utilizando os botões, regule a temperatura em função do desvio calculado.
Ao fim de um determinado tempo, o aparelho baixa a temperatura de solda para economizar energia.
Para sair deste estado de stand-by, prima o botão ou deixe a ponta de soldar arrefecer cerca de 5 °C / 9 °F.
Predefinição: 5 min.
Gama de
regulação: 0 a 60 min.
0 = desligado
A Mantenha ambos os botões premidos até abrir o menu do tempo de stand-by.
B Utilize os botões para ajustar o tempo de stand-by (0 = desligado).
C Aguarde cinco segundos para memorizar o valor.
Se necessário, pode trocar ou substituir o ferro de soldar.
Utilize apenas ferros de soldar com a designação Ersa i-tool pico.
A colocação do ferro de substituição é efectuada pela sequência inversa à sequência de desmontagem atrás descrita.
A Rode o aparelho para o lado.
B Puxe o cabo do ferro de soldar dos respectivos suportes.
C Puxe a ficha no sentido da superfície de comando.
A utilização de um cartão Micro SD permite efectuar outras regulações através do software:
- Temperatura e tempo em stand-by
- Tempo de inactividade
- Função de bloqueio
- Indicação em °C ou °F
- até 3 temperaturas fixas
- Correspondência com funções de energia
Para mais informações sobre a utilização do cartão Micro SD (HC), consulte o manual do software.
Poderá descarregar gratuitamente o software e o respectivo manual em:
http://www.ersa.com/pico
Códigos de avaria Dados técnicos
Em caso de avaria, é indicado um código no visor. O número sobre a identificação "Err" remete para o tipo de avaria.
Os códigos 7 e 8 indicam uma avaria do elemento de aquecimento do ferro de soldar:
- Err7 Ligar o elemento de aquecimento e premir o botão.
- Err8 Substituir o elemento de aquecimento.
Para mais informações, visite o seguinte endereço:
http://www.ersa.com/pico
Aparelho de soldar i-CON pico:
Potência:
Tensão de funcionamento:
Dimensões C x L x A:
Peso:
Ferro de soldar i-Tool pico:
Dimensões:
Peso:
Suporte:
Dimensões C x L x A:
Peso:
Ref. para encomenda: 0IC1300
68 Watts
220 - 240 V \~ 50/60 Hz
110 - 120 V \~ 50/60 Hz
150 - 450 °C
300 - 842 °F
145 mm x 80 mm x 103 mm
1050 g
Ref. para encomenda: 0130CDK
C x diâmetro da pega /
175 mm x 12 mm
30 g (sem cabo)
Ref. para encomenda: 0A53
140 mm x 80 mm x 80 mm
200 g
Garantia
Os elementos de aquecimento e as pontas de soldar e/ou de brasagem possuem elementos de desgaste que não são cobertos pela garantia. Antes de devolver o aparelho devido a defeitos de fabrico ou de material, deve comunicar a avaria, aguardar a confirmação e só depois entregar o aparelho juntamente com o talão de compra.
A Ersa elaborou o presente manual com extrema diligência. No entanto, a garantia não cobre qualquer tipo de reclamação relacionado com o conteúdo, a integridade e a qualidade das informações nele contidas. O conteúdo é actualizado e adaptado às circunstâncias actuais.
Todos os dados e informações sobre produtos e processos constantes deste manual são transmitidos de boa fé com base nos meios auxiliares técnicos mais modernos. Tais informações estão sujeitas a alterações e não isentam o utilizador de uma verificação pessoal do aparelho antes da sua utilização. Não assumimos qualquer responsabilidade por violações de direitos de propriedade intelectual relacionadas com tipos de utilização e procedimentos sem autorização expressa por escrito. Reservamo-nos o direito de introduzir alterações técnicas no âmbito da política de melhoramento contínuo dos nossos produtos.
Em conformidade com as disposições legais, excluímos qualquer tipo de responsabilidade por danos indirectos, danos consequenciais e danos em terceiros decorrentes da aquisição deste produto.
Todos os direitos reservados. É proibida a reprodução, divulgação ou tradução, total ou parcial, do presente manual de instruções sem autorização escrita da Ersa GmbH.
Eliminação
Em conformidade com a Directiva 2002/96/CE do Parlamento Euro-
peu e do Conselho, de 27 de Janeiro de 2003, relativa aos resíduos de equipamentos eléctricos e electrónicos.
Os produtos que apresentem o símbolo de um contentor de lixo com uma cruz não podem ser eliminados em conjunto com resíduos municipais não triados. Os municípios dispõem de pontos de recolha adequados. Informese junto das autoridades municipais competentes sobre os locais disponíveis para a recolha selectiva de aparelhos usados.
Deste modo, contribuirá para a reutilização ou transformação dos aparelhos usados, protegendo o meio ambiente e a saúde pública.
