Type de produit	Fer à souder à gaz
Marque	Ersa
Modèle	Independent 130 Profi Set
Alimentation	Gaz butane (rechargeable via cartouche)
Température max (panne à souder)	580 °C (1 075 °F)
Température max (buse torche)	1 300 °C (2 372 °F)
Température max (buse à gaz chaud)	625 °C (1 150 °F)
Température max (couteau incandescent)	580 °C (1 075 °F)
Fonctions principales	Soudage, air chaud, flamme, couteau incandescent (pannes interchangeables)
Système d'allumage	Piézoélectrique intégré (bouton d'allumage)
Réglage de température	Variation continue via soupape de régulateur (repères + et -)
Capacité du réservoir de gaz	Non spécifiée (remplissage à vue par le niveau de gaz)
Pannes compatibles	G132CN, G132KN, G132AN, G132VN, G132HE, G132MN, G132RE, G132BE
Accessoires fournis (set Profi)	Repose-fer, éponge en viscose, porte-éponge, étui synthétique
Sécurité	Ne pas exposer à >50 °C ; ne jamais diriger la panne vers le visage ; éteindre avant abandon ; remplacer la panne si la flamme ne s'éteint pas en 30 secondes ; réparations en usine uniquement
Entretien	Remplacement des pannes (dévissage bague de retenue) ; nettoyage de la panne ; remplissage de gaz
Pièces détachées disponibles	Pannes de différentes formes, catalyseur, bague de retenue, repose-fer, éponge, étui
Réparabilité	Réparation en usine uniquement (ne pas ouvrir, percer ou brûler)
Dimensions (approximatives)	Environ 200 mm de long (corps seul)
Poids (approximatif)	Environ 150 g (sans étui)

FOIRE AUX QUESTIONS - Independent 130 Profi Set Gaslötkolben Ersa

Comment allumer le fer à souder à gaz Ersa Independent 130 ?

Poussez l'interrupteur gaz (marqué GAS) vers le triangle pour ouvrir le débit de gaz, puis actionnez le bouton d'allumage (symbole éclair) jusqu'au déclic et laissez-le revenir. La panne doit rougir, confirmant l'allumage. Si la flamme ne s'éteint pas en 30 secondes, remplacez la panne.

Comment régler la température de l'Independent 130 ?

Tournez la soupape du régulateur de température située sur le corps. Les repères + et - indiquent les sens. Le réglage idéal est déterminé par essais sur la pièce à souder, car les composants varient.

Comment recharger le gaz dans le fer Ersa Independent 130 ?

Assurez-vous que l'interrupteur est coupé. Tenez le fer panne vers le bas, insérez la buse de la cartouche de gaz butane dans la soupape de remplissage et pressez. Le réservoir est plein quand le gaz reflue par la valve.

Quels types de gaz utiliser avec ce fer à souder ?

Utilisez du gaz butane filtré de qualité, comme ceux pour briquets (Ronson, Braun, Colibri). Évitez les gaz impurs.

Comment changer la panne du fer à souder ?

Dévissez la bague de retenue (écrou moleté) et retirez-la, puis retirez l'ancienne panne. Placez la nouvelle panne (ex. G132KN) et revissez la bague de retenue. Assurez-vous que le fer est froid.

Quelles sont les températures maximales des différentes pannes ?

Panne à souder : 580 °C. Buse torche : 1 300 °C. Buse à gaz chaud : 625 °C. Couteau incandescent : 580 °C.

Quelles précautions de sécurité sont essentielles ?

Ne pas exposer le fer à plus de 50 °C, ne jamais diriger la panne vers le visage ou des matériaux combustibles, éteindre avant de le laisser sans surveillance, et ne pas ouvrir ou modifier l'appareil. Les réparations doivent être effectuées en usine.

Que faire si la flamme ne s'éteint pas après l'allumage ?

Si la flamme persiste au-delà de 30 secondes, la panne est défectueuse et doit être remplacée immédiatement.

Peut-on utiliser le fer en mode air chaud ou flamme ?

Oui, en installant la buse adaptée (buse à gaz chaud G132HE ou buse torche G132BE). Réglez le débit de gaz sur moyen ou faible et allumez normalement. Attention : la flamme peut être peu visible dans certaines conditions d'éclairage.

Comment nettoyer et entretenir le fer à souder ?

Après usage, laissez refroidir la panne et la bague de retenue. Nettoyez la panne avec une éponge humide. Remplacez les pannes usées. Vérifiez le niveau de gaz régulièrement via le hublot.

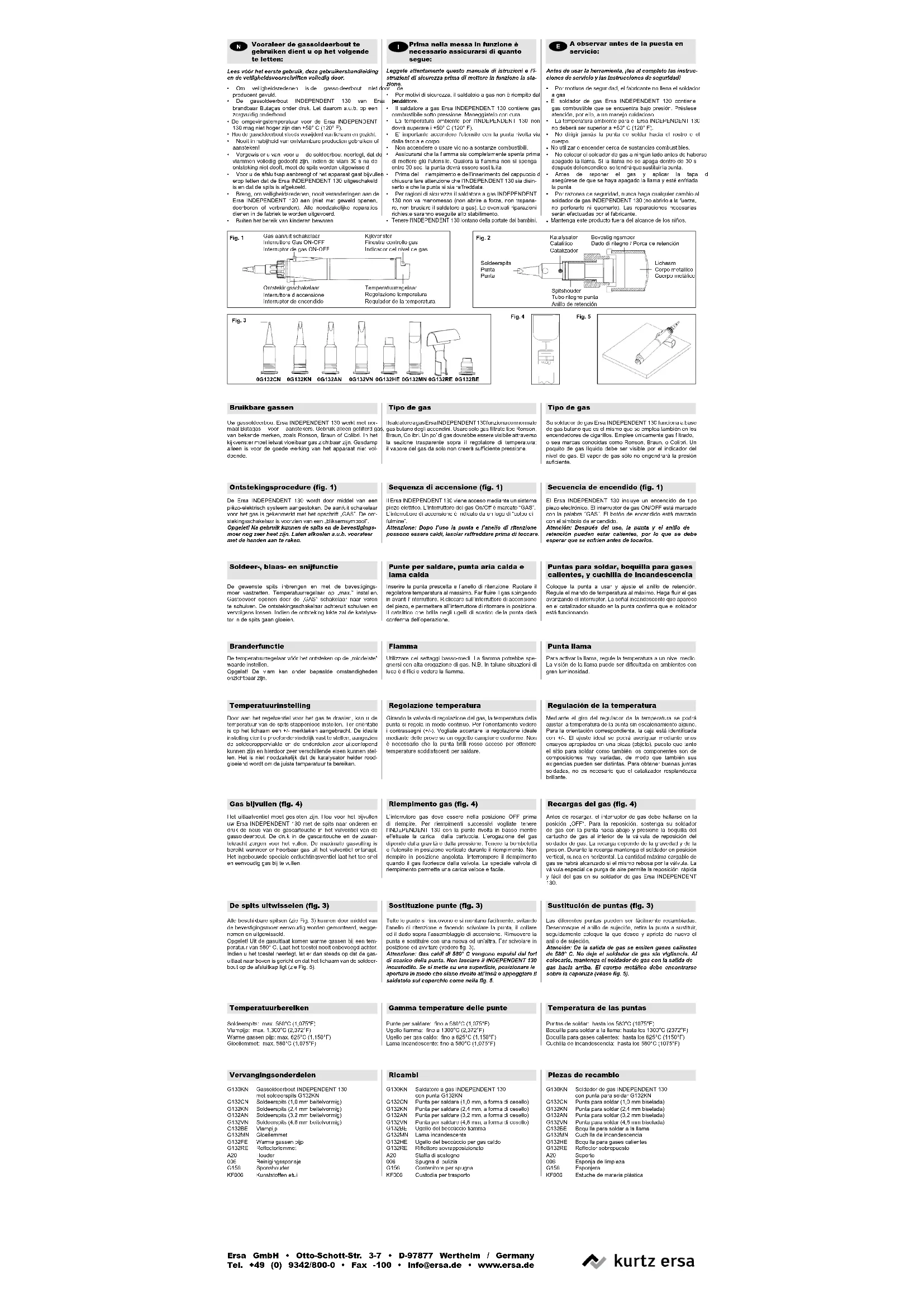

MODE D'EMPLOI Independent 130 Profi Set Gaslötkolben Ersa

Avant la mise en service il est nécessaire d'observer les aspects suivants:

Veuillez lire entièrement ce mode l'emploi et l'instructions de sécurité!

• Pour des motifs de sécurité, le soudeur à ga.

- Le fer à souder à gaz INDEPENDENT 130 de Ersa renferme du gaz combustible sous pression. Pour cette raison manipuler le fer à souder à gaz avec précaution

- Ne pas exposer le fer à souder à gaz à une température supérieure à 50° C (ce qui correspond à 120° F)

- Ne jamais diriger la panne du fer à souder au gaz vers le visage et le corps.

- If ne pas utiliser à proximité de matériaux combustibles. - S'assurer que l'outil est totalement éteint avant de le laisser hors de surveillance. Lorsque la flamme ne s'éteint pas dans chied 30 secondes qui suivent l'allumage, il est indispensable de remplacer la panne.

- Après avoir effectué le remplissage et avoir emmanché capuchon d'obturation, veillez à ce que le fer à souder à gaz soit coupé et que la panne soit refroidie.

- Pour des raisons de sécurité, n'entreprendre auc modification du fer (ne pas l'ouvrir de force, ne pas percer de trou, ne pas le brûler). Lorsque des réparations s'avèrent nécessaires, elles seront effectuées en usine.

- Tenir le fer à souder à gaz hors de la portées des enfants.

Abb. 1/ Fig. 1 Gas EIN-AUS-Schalter Gas ON-OFF switch Interrupteur Zündschalter Ignition Switch Bouton d'allumage Gassichtfenster Gas Inspection Window Niveau de gaz. Temperaturregler Temperature Regulator Régulateur de température

Abb. 2/ Fig. 2 Lötspitze Soldering tip Panne à souder Katalysator Catalyst Catalyseur Befestigungs-Überwurmutter Retaining Nut / Bague Kolbenkörper Iron Body Corps du fer Spitzenhalterung Tip Retention Tube Tube de Maintien

Abb. 3/ Fig. 3 OG132CN OG132KN OG132AN OG132VN OG132HE OG132MN OG132RE OG132BE

Verwendbares Gas

Cet fer à souder à gaz Ersa INDEPENDENT 130 utilise du gaz butane identique à celui destiné au briquet. N'utiliser que du gaz filtré de qualité, comme Ronson, Braun, ou Colibri. Le niveau de gaz doit être visible dans le récipient pour assurer un remplissage suffisant.

L'INDEPENDENT 130 s'allume grâce à un système électrique. La commande d'ouverture du gaz est le bouton marqué "GAS". La commande d'allumage pièce électrique est le bouton marqué d'un éclair.

Attention: Après usage la panne et la bague de retenue peuvent être chaudes. Attendre quelques instants qu'elles refroidissent avant de les manipuler.

Soudage, air chaud et panne couteau

Fixer le panne adéquate à l'aide de la bague de retenue sur l'extrémité du Ersa INDEPENDENT 130. Tourner le régulateur de température sur la position maximum (HI), Ouvrir le débit du gaz en poussant l'interrupteur dans le sens de triangle. Actionner l'interrupteur pièze vers jusqu'au décic et laissez-le revenir librement dans sa position initiale. Le rougeoiement, aisément visible à travers l'orifice d'échappement des gaz de la panne confirme le bon fonctionnement du catalyseur.

Brennerfunktion

Régler le débit de gaz sur moyen ou faible. Allumer suivant la procédure décrite plus haut. La flamme peut d'éteindre d'elle-même si le débit de gaz est trop important. Attention, la flamme n'est pas toujours visible dans certaines conditions d'éclairage.

Temperatureinstellung

Réglage de température

Il est possible, en tournant la soupape de régulateur de température, de régler en continu la température de la panne. A titre d'information, le carter porte les repères d'identification +/-. Le réglage idéal doit être déterminé en faisant des essais sur une pièce à usiner (objet), étant donné que la connexic composants peuvent présenter une constitution très différente et, de ce fait, imposer des exigences très variées. Il n'est pas nécessaire d'utiliser la température maximum pour réaliser des bonnes soudures.

Remplissage de gaz (fig. 4)

Le interrupteur doit être coupé avant tout remplissage. Pour effectuer le remplissage, tenir l'INDEPENDENT 130 de manière à ce que la panne soit dirigée vers le bas, puis presser la buse de la cartouche à gaz dans la soupape de remplissage du fer à souder à gaz. Tenir le fer à souder et le recharger de gaz en position verticale. Lé réservoir est plein lorsque le gaz reflue par la valve. Le système particulier d'aérateur maximum de la valve permet le remplissage très rapide.

Remplacement des pannes (fig. 3)

Les différentes pannes ou buses peuvent être facilement installées ou retirées. Dévisser la bague de retenue, et retirez-là de l'ensemble d'allumage. Retirer la panne, placer la nouvelle panne ou buse et replacer la bague de retenue en effectuant l'opération inverse (voir fig. 3). Attention: Les ouvertures d'échappement émettent du gaz de plus de 580° C. Ne pas laisser l'apparat hors de surveillance. S'assurer que les ouvertures faisant face vers le haut et laisser les corps du fer sur le couvercle. Voir fig. 5.

Température de chauffe

Panne à souder: 580°C (1,075°F) maximum Buse torche: 1,300°C (2,372°F) maximum Buse à gaz chaud: 625°C (1,150°F) maximum Couteau incandescent: 580°C (1,075°F) maximum

G130KN Fer à souder à gaz INDEPENDENT 130 avec panne à souder G132KN

G132CN. Rappé à couder (1,0 mm tournovin)

G132CN Panne a souder (1,0 mm tournevis)

G132KN Panne a souder (2,4 mm tournevis)

G132AN Panne à souder (3,2 mm tournevis)

G132VN Panne à souder (4 8 mm tournevis)

C132BE Puca torohe

G132BE Buse torche

G132HE Buse à gaz chaud

G132RE Mise rapportée réfléchissant

A28

A20 Repose-ter

006 Eponge en viscose

G156 Porte-éponge pour éponge en viscose

KF006 Étui en mat. synthétique
