Type de produit	Fer à souder
Marque	Ersa
Modèle	200
Catégorie	Machine de soudure
Alimentation	230 V (secteur)
Puissance estimée	200 W
Type de chauffe	Chauffage extérieur ou intérieur selon la panne
Pannes interchangeables	Oui, avec vis de blocage ou ressort de retenue
Repose-fer adapté	Recommandé (voir fig. 2 de la notice)
Changement de résistance	Uniquement par personnel qualifié
Pièces de rechange	Utiliser exclusivement des pièces d'origine Ersa
Sécurité	Ne pas chauffer sans panne ; débrancher avant toute manipulation ; ne pas plonger dans l'eau
Dimensions	Non communiquées
Poids	Non communiqué

FOIRE AUX QUESTIONS - 200 Ersa

Comment changer la panne du fer à souder Ersa 200 ?

Débranchez d'abord le fer. Pour les pannes à chauffage extérieur, desserrez la vis de blocage. Pour les pannes à chauffage intérieur, soulevez le ressort de retenue et retirez la panne. Insérez la nouvelle panne jusqu'à la butée et resserrez.

Quelle tension d'alimentation pour l'Ersa 200 ?

L'Ersa 200 fonctionne sur secteur 230 V. Vérifiez la plaque signalétique pour confirmer.

Puis-je utiliser le fer à souder sans panne ?

Non, ne jamais chauffer le fer à souder sans panne. Cela endommagerait l'élément chauffant.

Comment nettoyer le fer à souder ?

Laissez refroidir le fer à l'air libre. Nettoyez la panne avec une éponge humide ou un nettoyant spécial. Ne plongez jamais le fer dans l'eau.

Où trouver des pièces de rechange ?

Utilisez exclusivement des pièces de rechange originales Ersa. Contactez un revendeur agréé ou le service client Ersa.

Comment savoir si la résistance est défectueuse ?

Si le fer ne chauffe pas ou chauffe insuffisamment, la résistance peut être défectueuse. Le remplacement doit être effectué par un électronicien qualifié.

Puis-je réparer moi-même le fer à souder ?

Non, toute intervention sur le fer à souder doit être effectuée par Ersa ou un électricien autorisé. Les appareils contiennent des pièces sous tension, danger de mort.

Que faire si le fer à souder ne chauffe pas ?

Vérifiez d'abord la prise secteur et le câble. Si le problème persiste, la résistance ou le fusible interne peut être défectueux. Contactez un professionnel.

Quelle est la puissance de l'Ersa 200 ?

La puissance n'est pas explicitement indiquée dans la notice, mais le modèle 200 suggère une puissance de 200 W. Vérifiez la plaque signalétique pour confirmation.

Comment entretenir le fer à souder ?

Après usage, laissez refroidir à l'air libre. Rangez-le dans un repose-fer adapté. Changez la panne régulièrement et utilisez des pièces d'origine. Ne jamais plonger dans l'eau.

MODE D'EMPLOI 200 Ersa

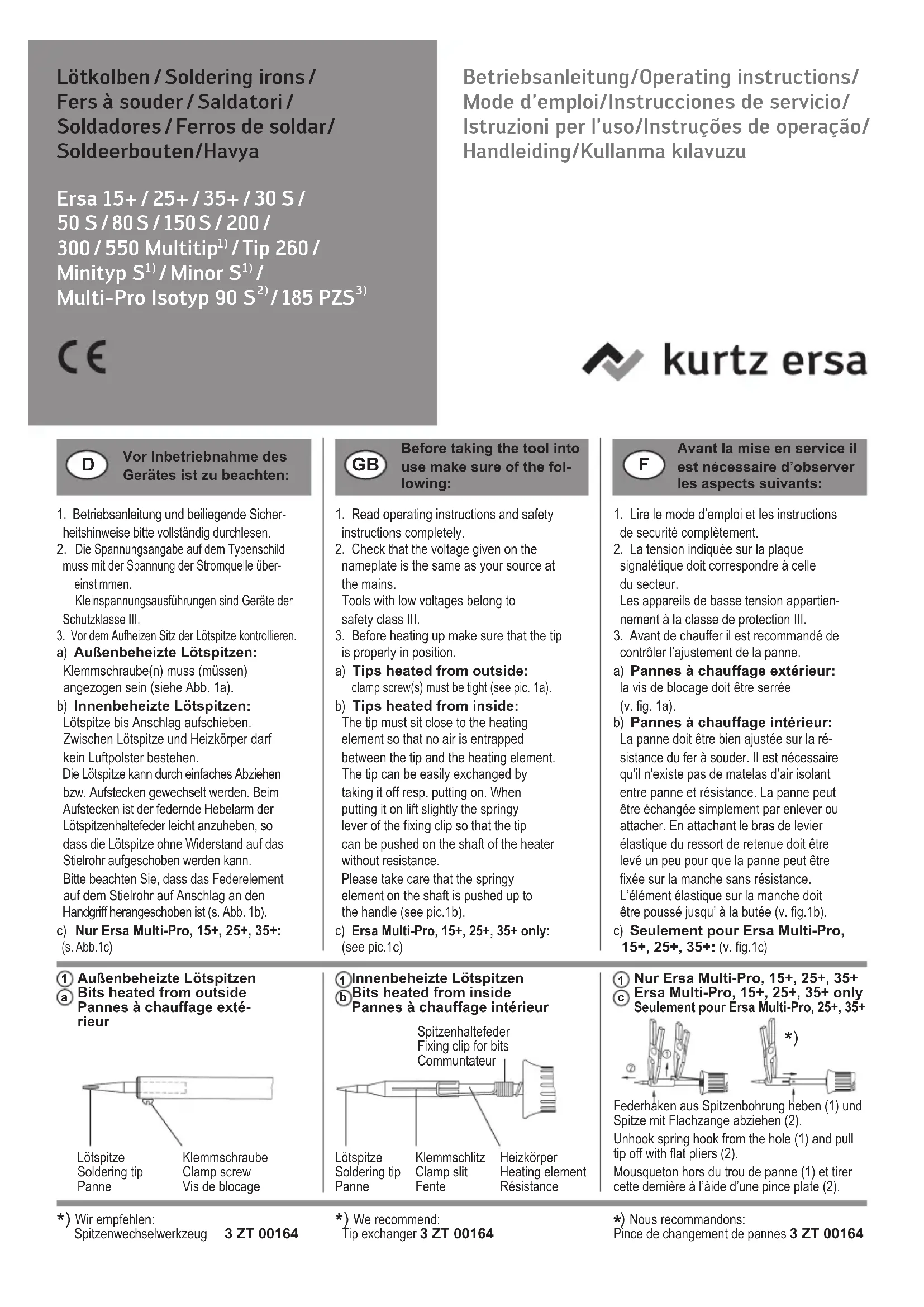

Lötkolben / Soldering irons / Fers à souder / Saldatori / Soldadores / Ferros de soldar / Soldeerbouten / Havya

Ersa 15+ / 25+ / 35+ / 30 S / 50 S / 80 S / 150 S / 200 / 300 / 550 Multitip ^1) / Tip 260 / Minityp S ^1) / Minor S ^1) / Multi-Pro Isotyp 90 S ^2) / 185 PZS ^3)

CE

Betriebsanleitung/Operating instructions/ Mode d'emploi/Instrucciones de servicio/ Istruzioni per l'uso/Instruções de operação/ Handleiding/Kullanma kılavuzu

kurtz ersa

D

Avant la mise en service il est nécessaire d'observer les aspects suivants:

1. Lire le mode d'emploi et les instructions de sécurité complètement.
2. La tension indiquée sur la plaque signalétique doit correspondre à celle du secteur.
   Les appareils de basse tension appartien- nement à la classe de protection III.
3. Avant de chauffer il est recommandé de contrôler l'ajustement de la panne.
   a) Pannes à chauffage extérieur: la vis de blocage doit être serrée (v. fig. 1a).
   b) Pannes à chauffage intérieur: La panne doit être bien ajustée sur la résistance du fer à souder. Il est nécessaire qu'il n'existe pas de matelas d'air isolant entre panne et résistance. La panne peut être échangée simplement par enlever ou attacher. En attachant le bras de levier élastique du ressort de retenue doit être levé un peu pour que la panne peut être fixée sur la manche sans résistance. L'élément élastique sur la manche doit être poussé jusqu'à la butée (v. fig.1b).
   c) Seulement pour Ersa Multi-Pro, 15+, 25+, 35+: (v. fig.1c)

① Außenbeheizte Lötspitzen a Bits heated from outside Pannes à chauffage extérieur

Lötspitze Soldering tip Panne Klemmschraube Clamp screw Vis de blocage

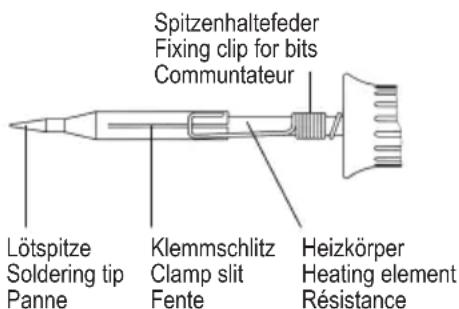

①Innenbeheizte Lötspitzen ②Bits heated from inside Pannes à chauffage intérieur

Spitzenhaltefeder Fixing clip for bits Communtateur Lötspitze Soldering tip Panne Klemmschlitz Clamp slit Fente Heizkörper Heating element Résistance

Mousqueton hors du trou de panne (1) et tirer cette dernière à l'àide d'une pince plate (2).

Mise en service et sou- dage

1. Relier le fer au secteur adéquat.

Attention!

La panne doit être enlevée sur fer à souder débranché sans force. La panne est introduite jusqu'à l'arret.

1. Ne pas chauffer le fer à souder sans panne.
2. Après le travail de soudure le fer à souder doit refroidir à l'air (ne pas le plonger avec l'eau).
3. Déposer le fer à souder seulement dans un repose-fer convenable (v. fig. 2).

Changement de résistance

Les résistances et pannes peuvent être changées que par du personnel compétent. Attention! Utilisez exclusivement les pièces de rechange originales!

② A 18 Ersa Multitip Tip 260 15+ 25+ 35+

② Nur / only for / seulement pour Ersa 30:

Ersa 30

Deposer seulement après avoir placé le disque support hexagonal.

Minor S / Minityp S

② A 04 Ersa 50 S / 80 S / 150 S Isotyp 90 S

② A 38 185 PZS

② A 17 Ersa 200 300 550

Achtung:

Vous ne devez en aucun cas intervenir sur le fer à souder ou y apporter des modifications.

Les réparations doivent être effectuées par Ersa ou des électricienes qualifiés et autorisés. Les appareils contiennent des pièces conductrices du courant ou sous tension. Danger de mort en cas d'intervention inadéquate.

Seulement pour Isotyp 90S ^2)

Il est défendu d'ouvrir ce fer à souder. Pour des raisons de sécurité, ils ne peuvent être réparés qu'en usine.

L'échange des résistances n'est pas possible pour cet appareil.

Fußnoten:

1) Sur les modèles de 6 et 12 V, le tube extérieur sert de conducteur de retour à la resistance.
S.v.p., attention à la différence du potentiel.
2) Ces fers à souder sont fabriqués à double isolation.
3) Fers à souder des matières plastiques.

Les fers à souder Ersa (230 V) sont fabriqués et contrôlés d'après les prescriptions de sécurité VDE 0700.
