Type de produit	Fer à souder
Marque	Ersa
Modèle	150 S
Alimentation	Secteur 230 V ~ 50 Hz
Puissance nominale	150 W
Plage de température	200 – 450 °C
Type de panne	À chauffage intérieur
Double isolation	Oui
Classe de protection	II
Poids	Environ 250 g
Longueur du câble	Environ 1,5 m
Temps de chauffe	Environ 2 minutes
Repose-fer recommandé	Oui
Entretien	Ne pas chauffer sans panne ; refroidir à l'air
Pièces de rechange	Résistances et pannes originales Ersa
Réparabilité	Réparation par personnel qualifié uniquement
Sécurité	Lire la notice avant utilisation ; débrancher avant intervention
Fabricant	Ersa GmbH
Notice disponible	PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - 150 S Ersa

Comment changer la panne du fer à souder Ersa 150 S ?

Débranchez le fer et laissez-le refroidir. Pour une panne à chauffage intérieur, retirez l'ancienne panne en la tirant doucement. Insérez la nouvelle panne jusqu'à la butée en veillant à ce qu'elle soit bien ajustée sur la résistance. Serrez la vis de blocage si présente.

Quelle est la tension d'alimentation de l'Ersa 150 S ?

La tension indiquée sur la plaque signalétique doit correspondre au secteur. Généralement, l'Ersa 150 S fonctionne sur une tension secteur de 230 V ~ 50 Hz.

Puis-je utiliser le fer à souder sans panne ?

Non, ne chauffez jamais le fer à souder sans panne. Cela pourrait endommager l'élément chauffant et réduire la durée de vie de l'appareil.

Comment nettoyer la panne ?

Utilisez une éponge humide ou un nettoyant pour pannes spécifique. N'utilisez pas de matériaux abrasifs. Essuyez la panne lorsqu'elle est chaude pour retirer les résidus de soudure.

Que faire si le fer ne chauffe plus ?

Vérifiez d'abord le branchement et le fusible. Si le problème persiste, il peut s'agir d'une résistance défectueuse. Contactez un personnel qualifié ou le service Ersa pour un remplacement.

Le fer à souder a-t-il une double isolation ?

Oui, le modèle Ersa 150 S est fabriqué avec double isolation selon la notice. Cela offre une sécurité supplémentaire contre les chocs électriques.

Puis-je réparer moi-même le fer à souder ?

Non, les réparations doivent être effectuées par Ersa ou un électricien qualifié et autorisé. L'appareil contient des pièces sous tension ; une intervention inadéquate peut être dangereuse.

Où puis-je trouver des pièces de rechange ?

Utilisez exclusivement des pièces de rechange originales Ersa. Vous pouvez les commander auprès des revendeurs agréés ou du service après-vente Ersa.

Comment stocker le fer à souder après utilisation ?

Laissez le fer refroidir à l'air libre, ne le plongez pas dans l'eau. Déposez-le dans un repose-fer adapté pour éviter les brûlures ou les incendies.

La notice est-elle disponible en français ?

Oui, la notice d'utilisation de l'Ersa 150 S est disponible gratuitement en français au format PDF sur le site notice-facile.com.

MODE D'EMPLOI 150 S Ersa

Lötkolben / Soldering irons / Fers à souder / Saldatori/ Soldadores/Ferros de soldar/ Soldeerbouten/Havya

Ersa 15+/25+/35+/30 S/
50 S/80 S/150 S/200/
300/550 Multitip ^1) /Tip 260/
Minityp S ^1) /Minor S ^1) /
Multi-Pro Isotyp 90 S ^2) /185 PZS ^3)

Betriebsanleitung/Operating instructions/ Mode d'emploi/Instrucciones de service/ Istruzioni per l'uso/Instruções de operação/ Handleiding/Kullanma kilavuzu

Avant la mise en service il est nécessaire d'observer les aspects suivants:

1. Lire le mode d'emploi et les instructions de sécurité complètement.
2. La tension indiquée sur la plaque signalétique doit correspondre à celle du secteur.

Les apparueils de basse tension appartiennent à la classe de protection III.

1. Avant de chauffer il est recommandé de contrôler l'ajustement de la panne.
   a) Pannes à chauffage extérieur: la vis de blocage doit être serrée (v. fig. 1a).

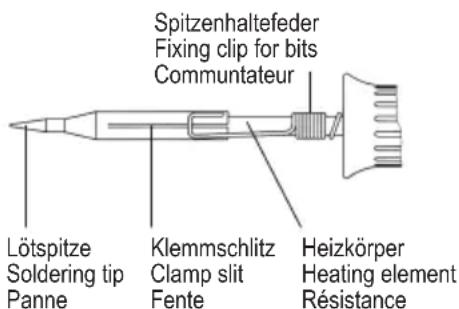

   b) Pannes à chauffage interieur: La panne doit être bien ajustée sur la résistance du fer à souder. Il est nécessaire qu'il n'este pas de matelas d'air isolant entre panne et résistance. La panne peut être échangée simplement par enlever ou attacher. En attachant le bras de levier elastique du ressort de retenue doit être levé un peu pour que la panne peut être fixée sur la manche sans résistance. L'élement elastique sur la manche doit être pousse jusqu'à la butée (v. fig.1b).
   c) Seulement pour Ersa Multi-Pro, 15 + ,25 + ,35 + (v. fig.1c)

① AuBenbeheizte Lotspitzen aBits heated from outside Pannes a chauffage exteRieur

1Innenbeheizte Lotspitzen bBits heated from inside Pannes a chauffage interieur

Nur Ersa Multi-Pro, 15 + ,25 + ,35+ Ersa Multi-Pro, 15 + ,25 + ,35+ only Seulement pour Ersa Multi-Pro, 25 + ,35+

Mousqueton hors du trou de panne (1) et tirer cette dernière à l'aide d'une pince plate (2).

Mise en service et sou-dage

1. Relier le fer au secteur adequat.

Attention!

La panne doit être enlevée sur fer à souder débranché sans force. La panne est introduite jusqu'à l'arret.

1. Ne pas chauffer le fer à souder sans panne.
2. ÀpRES le travail de soudure le fer à souder doit refroidir à l'air (ne pas le plonger avec l'eau).
3. Déposer le fer à souder seulement dans un repose-fer convenable (v. fig. 2).

Changement de résistance

Les résistances et pannes peuvent etre changées que par du personnel competent.

Attention! Utilisez exclusivement les pieces de rechange originales!

(2)
A 18
Ersa Multitip Tip 260
15+
25+
35+

Ersa 30

Nur / only for / seulemnet pour Ersa 30:

Deposer seulement après avoir place le disque support hexagonal.

Minor S / Minityp S

(2)
A04
Ersa 50 S / 80 S / 150 S Isotyp 90 S

A 38

②

Achtung:

Vous ne devez en�除c cas intervenir sur le fer à souder ou y apporter des modifications.

Les réparations doivent être effectues par Ersa ou des électricennes qualifiés et autorisés. Les apparèils contiennent des pieces conducrices du courant ou sous tension. Danger de mort en cas d'intervention inadéquate.

Seulement pour Isotyp 90S2)

Il est défendu d'ouvoir ce fer à souder. Pour des raisons de sécurité, ils ne peuvent être réparés qu'en Usine.

Seulement pour Minor S/15+/Minityp S/25+35+

L'échange des résistances n'est pas possible pour cet apparéil.

FuBnoten:

1) Sur les modèles de 6 et 12 V, le tube extérieur sert de conducteur de retard à la resistance.
S.v.p., attention à la différence du potentiel.
2) Ces fers à souder sont fabriqués à double isolation.
3) Fers a souder des matieres plastiques.
