C15 - Machine de soudure Ersa - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fer à souder électrique
Marque	Ersa
Modèle	C15
Puissance nominale	15 W
Tension d'alimentation	230 V / 50 Hz (ou 120 V selon version)
Température de fonctionnement	Environ 350 °C (réglable selon modèle)
Type de panne	Interchangeable, à chauffage intérieur ou extérieur
Temps de chauffe	Environ 30 secondes
Matériau de la panne	Cuivre étamé
Longueur du câble	Environ 1,5 m
Dimensions (L x l x H)	Environ 200 x 20 x 30 mm
Poids	Environ 100 g
Classe de protection	III (pour les versions basse tension)
Entretien et nettoyage	Nettoyer la panne avec une éponge humide ; ne pas plonger le fer dans l'eau
Sécurité	Ne pas chauffer sans panne ; utiliser un repose-fer adapté ; débrancher avant changement de panne
Pièces détachées et réparabilité	Pannes et résistances de rechange disponibles ; réservé au personnel compétent
Informations générales	Notice d'utilisation fournie ; compatible avec les pannes Ersa série C15

FOIRE AUX QUESTIONS - C15 Ersa

Comment changer la panne sur un Ersa C15 ?

Débranchez d'abord le fer et laissez-le refroidir. Pour les pannes à chauffage extérieur, desserrez la vis de blocage. Pour les pannes à chauffage intérieur, retirez l'ancienne panne en tirant droit et insérez la nouvelle jusqu'à la butée. Fixez avec le ressort de retenue si présent.

Quelle est la puissance de l'Ersa C15 ?

L'Ersa C15 a une puissance nominale de 15 watts, adaptée pour des travaux de soudure légers sur composants électroniques.

Puis-je utiliser l'Ersa C15 avec une tension de 120 V ?

Vérifiez la plaque signalétique : certains modèles sont prévus pour 230 V, d'autres pour 120 V. Utilisez toujours la tension correspondante pour éviter tout dommage.

Comment nettoyer la panne du fer à souder ?

Utilisez une éponge humide (pas mouillée) pour essuyer la panne chaude. Ne plongez jamais le fer dans l'eau. Un nettoyage régulier prolonge la durée de vie de la panne.

Est-il normal que le fer à souder chauffe moins après un certain temps ?

Cela peut indiquer une panne usée ou une résistance défaillante. Remplacez la panne ou faites vérifier la résistance par un professionnel.

Quelle est la température de fonctionnement de l'Ersa C15 ?

La température typique est d'environ 350 °C. Certains modèles peuvent avoir un réglage de température, consultez la notice.

Comment remplacer la résistance de l'Ersa C15 ?

Le remplacement de la résistance doit être effectué par du personnel compétent. Utilisez exclusivement des pièces de rechange originales Ersa. Pour les modèles Minor S, le remplacement n'est pas possible.

Puis utiliser le fer à souder sans panne ?

Non, ne chauffez jamais le fer à souder sans panne. Cela endommagerait la résistance et pourrait causer un risque de sécurité.

Où poser le fer à souder chaud ?

Utilisez toujours un repose-fer adapté pour déposer le fer chaud. Ne le posez jamais sur une surface inflammable.

Que faire si le fer à souder ne chauffe plus ?

Vérifiez la prise secteur et le câble. Si tout semble correct, la résistance ou le fusible interne peut être défectueux. Contactez un service agréé Ersa.

MODE D'EMPLOI C15 Ersa

Lötkolben / Soldering irons / Fers à souder / Saldatori/ Soldadores/Ferros de soldar/ Soldeerbouten/Havya

Ersa 15+/25+/35+/30 S/
50 S/80 S/150 S/200/
300/550 Multitip ^1) /Tip 260/
Minityp S ^1) /Minor S ^1) /
Multi-Pro Isotyp 90 S ^2) /185 PZS ^3)

Betriebsanleitung/Operating instructions/ Mode d'emploi/Instrucciones de service/ Istruzioni per l'uso/Instruções de operação/ Handleiding/Kullanma kilavuzu

Avant la mise en service il est nécessaire d'observer les aspects suivants:

1. Lire le mode d'emploi et les instructions de sécurité complètement.
2. La tension indiquée sur la plaque signalétique doit correspondre à celle du secteur.

Les apparueils de basse tension appartiennent à la classe de protection III.

1. Avant de chauffer il est recommandé de contrôler l'ajustement de la panne.
   a) Pannes à chauffage extérieur: la vis de blocage doit être serrée (v. fig. 1a).
   b) Pannes à chauffage interieur: La panne doit être bien ajustée sur la résistance du fer à souder. Il est nécessaire qu'il n'existe pas de matelas d'air isolant entre panne et résistance. La panne peut être échangée simplement par enlever ou attacher. En attachant le bras de levier elastique du ressort de retenue doit être levé un peu pour que la panne peut être fixée sur la manche sans résistance.

L'element elastique sur la manche doit etre pousse jusqu'a la butee (v. fig.1b).

c) Seulement pour Ersa Multi-Pro, 15 + ,25 + ,35 + (v. fig.1c)

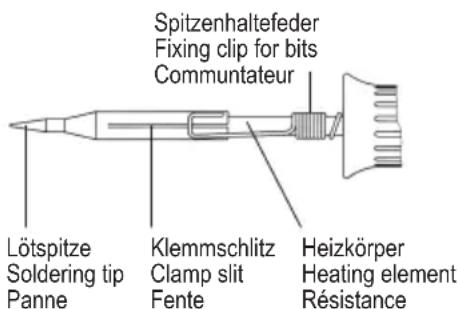

① AuBenbeheizte Lotspitzen aBits heated from outside Pannes a chauffage exteRieur

1Innenbeheizte Lotspitzen bBits heated from inside Pannes a chauffage interieur

Nur Ersa Multi-Pro, 15 + ,25 + ,35+ Ersa Multi-Pro, 15 + ,25 + ,35+ only Seulement pour Ersa Multi-Pro, 25 + ,35+

Mousqueton hors du trou de panne (1) et tirer cette dernière à l'aide d'une pince plate (2).

Mise en service et sou-dage

1. Relier le fer au secteur adequat.

Attention!

La panne doit être enlevée sur fer à souder débranché sans force. La panne est introduite jusqu'à l'arret.

1. Ne pas chauffer le fer à souder sans panne.
2. ÀpRES le travail de soudure le fer à souder doit refroidir à l'air (ne pas le plonger avec l'eau).
3. Déposer le fer à souder seulement dans un repose-fer convenable (v. fig. 2).

Changement de resistance

Les résistances et pannes peuvent etre changées que par du personnel competent.

Attention! Utilisez exclusivement les pieces de rechange originales!

(2)
A 18
Ersa Multitip Tip 260
15+
25+
35+

Ersa 30

Nur / only for / seulemnet pour Ersa 30:

Deposer seulement après avoir place le disque support hexagonal.

Minor S / Minityp S

(2)
A04
Ersa 50 S / 80 S / 150 S Isotyp 90 S

A 38

②

Achtung:

Vous ne devez en�除c cas intervenir sur le fer à souder ou y apporter des modifications.

Les réparations doivent être effectues par Ersa ou des électricennes qualifiés et autorisés. Les apparèils contiennent des pieces conducrices du courant ou sous tension. Danger de mort en cas d'intervention inadéquate.

Seulement pour Isotyp 90S2)

Il est défendu d'ouvrir ce fer à souder. Pour des raisons de sécurité, ils ne peuvent être réparés qu'en Usine.

Seulement pour Minor S/15+/Minityp S/25+35+

L'échange des résistances n'est pas possible pour cet apparéil.

FuBnoten:

1) Sur les modèles de 6 et 12 V, le tube extérieur sert de conducteur de retard à la resistance.
S.v.p., attention à la différence du potentiel.
2) Ces fers à souder sont fabriqués à double isolation.
3) Fers à souder des matières plastiques.
