FineCoat 9700 - Jet de peinture WAGNER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet de peinture HVLP (High Volume Low Pressure)
Marque	Wagner
Modèle	FineCoat 9700
Catégorie	Jet de peinture
Puissance absorbée	1150 W
Tension	230 V ~ 50 Hz
Consommation électrique max.	5 A
Poids (turbine, tuyau, pistolet)	6,8 kg
Longueur du flexible d'air	7,6 m
Longueur du cordon d'alimentation	4 m
Kit gicleur standard	N° 4 (1,8 mm)
Capacité du godet	1000 ml
Niveau de pression sonore	80 dB(A) (incertitude K=3 dB(A))
Niveau sonore en fonctionnement	91 dB(A) (incertitude K=3 dB(A))
Niveau de vibrations	< 2,5 m/s² (incertitude K=1,5 m/s²)
Classe de protection	I
Température max. du produit	43 °C
Technologie de pulvérisation	HVLP (grand volume d'air, faible pression)
Réglages	Forme du jet (horizontal, vertical, rond), débit de produit, débit d'air
Filtre à air	Avec témoin de colmatage (s'allume en rouge)
Entretien	Nettoyage régulier du gicleur, filtre à air, soupape d'aération
Accessoires inclus	Pistolet, godet, flexible d'air, brosses de nettoyage, kit gicleur standard
Garantie	3 ans + 2 ans supplémentaires après enregistrement (usage artisanal)

FOIRE AUX QUESTIONS - FineCoat 9700 WAGNER

Comment nettoyer le pistolet après utilisation ?

Dévisser le godet et vider la peinture. Retirer le tube d'aspiration, démonter l'anneau régulateur, le chapeau d'air et la buse. Nettoyer toutes les pièces avec une brosse et du solvant ou de l'eau adapté. Utiliser les brosses fournies. Ne jamais utiliser d'objets métalliques pointus sur les joints ou les buses. Graisser légèrement avec de l'huile sans silicone après nettoyage si l'appareil est remisé.

Quels types de peinture puis-je utiliser avec le FineCoat 9700 ?

Vous pouvez utiliser des peintures à base de solvant, peintures diluées à l'eau, décapants, lasures, imprégnations, huiles, vernis, apprêts, laques, etc. Évitez les produits fortement abrasifs, peintures pour façades, produits acides ou alcalins, et les produits inflammables (respectez les fiches techniques). La viscosité doit être adaptée au kit gicleur (voir tableau dans la notice).

Comment régler la forme du jet ?

Tournez le chapeau d'air (fig. 6) pour obtenir un jet horizontal plat (application haut en bas), vertical plat (gauche à droite) ou rond (angles et arêtes). Utilisez l'anneau régulateur pour élargir ou rétrécir la largeur du jet : tourner à droite pour élargir, à gauche pour rétrécir. Ne jamais tirer la gâchette pendant le réglage.

Que faire si la peinture ne sort pas de la buse ?

Causes possibles : buse colmatée, quantité de produit trop faible, joint du godet défectueux, pas de pression dans le godet, godet vide, tuyau d'aération détaché ou endommagé, tube d'aspiration desserré ou colmaté, membrane collée. Solutions : nettoyer la buse, augmenter la quantité, remplacer le joint, serrer le godet, le remplir, rebrancher ou remplacer le tuyau d'aération, resserrer le tube d'aspiration, nettoyer le filtre et l'orifice d'aération, démonter et nettoyer la membrane (cf. paragraphe 13.2).

Comment remplacer le kit gicleur ?

Retirez l'anneau régulateur, le chapeau d'air et la plaque à ressort. Retirez la buse. Retirez le bouton de réglage du produit et le ressort. Retirez l'aiguille (si difficile, desserrez l'écrou). Montez le nouveau kit dans l'ordre inverse. Assurez-vous d'utiliser le kit adapté au type de produit et à la finition souhaitée (références : #2 à #7, de 0,8 mm à 2,7 mm).

Comment nettoyer le filtre à air ?

Débranchez l'appareil. Ouvrez le capot du compartiment filtre à air (gauche et droite). Retirez le filtre. Si encrassé, nettoyez-le en soufflant ou remplacez-le. Le témoin du filtre s'allume en rouge quand il est obstrué. Ne jamais utiliser l'appareil sans filtre ou avec un filtre encrassé.

Quelle est la distance de pulvérisation recommandée ?

Tenez le pistolet verticalement à une distance constante de 3 à 10 cm de l'objet. Déplacez le pistolet régulièrement en sens transversal ou vertical. Commencez toujours à l'extérieur de l'objet pour éviter les marques de début et fin de jet.

Que faire en cas de brouillard de peinture excessif (overspray) ?

Réduisez la distance à l'objet (ne pas dépasser 10 cm), diminuez la quantité de produit, réduisez le débit d'air, diluez moins le produit (si trop dilué) ou changez de kit gicleur pour un modèle plus adapté.

Comment entretenir la soupape d'aération ?

Si de la peinture pénètre dans le tuyau de dépressurisation, retirez le tuyau du corps du pistolet, dévissez le chapeau de vanne, enlevez la membrane. Nettoyez soigneusement toutes les pièces sans les plonger dans le solvant (essuyez simplement). Remontez en plaçant la membrane avec l'ergot en avant dans le couvercle, puis revissez par le bas et réinsérez le tuyau.

Quels accessoires sont disponibles pour le FineCoat 9700 ?

Accessoires optionnels : rallonge de buse RN 30 (pour radiateurs), lance de projection WSL 50 (rénovation) avec réservoir sous pression (2 l), lance WSL 60 (produits spéciaux comme enduits), et différents kits gicleur (réf. #2 à #7). Pièces de rechange : filtre à air, flexible d'air, kit de brosses, joints, membrane, godet, etc. (voir liste complète dans la notice).

MODE D'EMPLOI FineCoat 9700 WAGNER

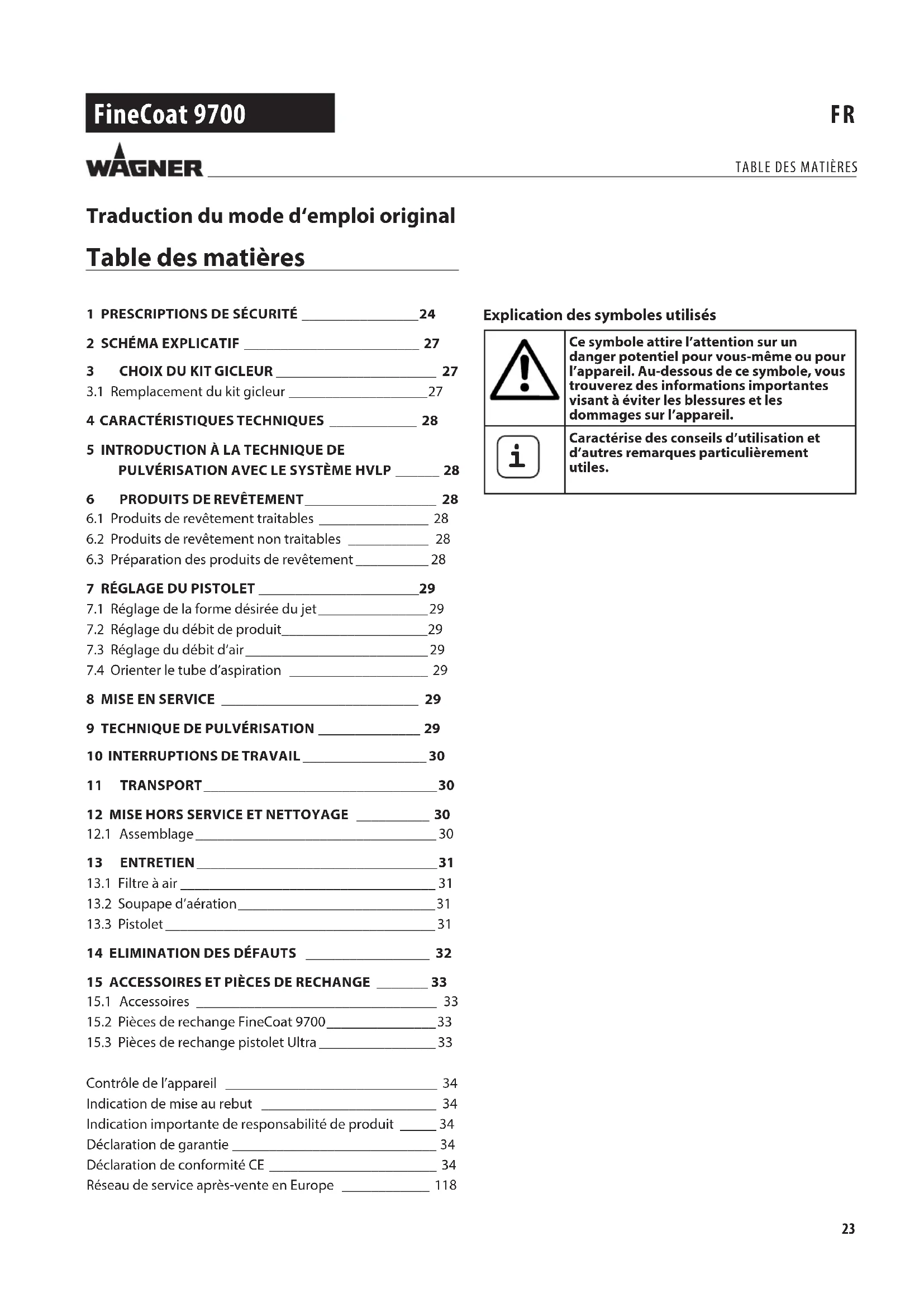

Traduction du mode d'emploi original Table des matières

1 PRESCRIPTIONS DE SÉCURITÉ 24

2 SCHÉMA EXPLICATIF 27

3 CHOIX DU KIT GICLEUR 27

3.1 Remplacement du kit gicleur ____ 27

4 CARACTÉRISTIQUES TECHNIQUES 28

5 INTRODUCTION À LA TECHNIQUE DE PULVÉRISATION AVEC LE SYSTÈME HVLP ____ 28

6 PRODUITS DE REVÊTEMENT 28

6.1 Produits de revêtement traitables 28

6.2 Produits de revêtement non traitables ____ 28

6.3 Préparation des produits de revêtement ____ 28

7 RÉGLAGE DU PISTOLET 29

7.1 Réglage de la forme désirée du jet 29

7.2 Réglage du débit de produit 29

7.3 Réglage du débit d'air 29

7.4 Orienter le tube d'aspiration 29

8 MISE EN SERVICE 29

9 TECHNIQUE DE PULVÉRISATION 29

10 INTERRUPTIONS DE TRAVAIL 30

11 TRANSPORT 30

12 MISE HORS SERVICE ET NETTOYAGE 30

12.1 Assemblage 30

13 ENTRETIEN 31

13.1 Filtre à air 31

13.2 Soupape d'aération 31

13.3 Pistolet 31

14 ELIMINATION DES DÉFAUTS 32

15 ACCESSOIRES ET PIÈCES DE RECHANGE ____ 33

15.1 Accessoires 33

15.2 Pièces de rechange FineCoat 9700 33

15.3 Pièces de rechange pistolet Ultra ____ 33

Contrôle de l'appareil 34

Indication de mise au rebut 34

Indication importante de responsabilité de produit ____ 34

Déclaration de garantie 34

Déclaration de conformité CE 34

Réseau de service après-vente en Europe ____ 118

Explication des symboles utilisés

	Ce symbole attire l’attention sur un danger potentiel pour vous-même ou pour l’appareil. Au-dessous de ce symbole, vous trouverez des informations importantes visant à éviter les blessures et les dommages sur l’appareil.
	Caractérise des conseils d’utilisation et d’autres remarques particulièrement utiles.

1 PRESCRIPTIONS DE SÉCURITÉ

Les prescriptions de sécurité applicables sur le plan local doivent être respectées.

D'autre part, il y a lieu de tenir compte des points suivants.

Lire le mode d'emploi soigneusement et respecter les instruction données pour éviter des dangers.

1. Sécurité du poste de travail

a) Maintenez votre zone de travail propre et veillez à ce qu'elle soit bien éclairée. Le désordre et le manque d'éclairage des zones de travail peuvent être sources d'accident.
b) Ne travaillez pas avec l'appareil dans un environnement à risque d'explosion, là où se trouvent des liquides, gaz ou poussières inflammables. Les outils électriques génèrent des étincelles, qui peuvent enflammer la poussière ou les vapeurs.
c) Maintenez les enfants et les autres personnes à distance pendant l'utilisation de l'outil électrique. Si vous êtes distrait, vous risquez de perdre le contrôle de l'appareil.

2. Sécurité électrique

a) La fiche de l'appareil doit convenir pour la prise de courant. La fiche ne peut en aucune manière être modifiée. N'utilisez pas d'adaptateur en même temps que des appareils avec protection de terre. Une fiche non modifiée et des prises de courant appropriées diminuent le risque de choc électrique.
b) Evitez le contact corporel avec des surfaces mises à la terre, telles que celles de tuyaux de plomberie et de chauffage, cuisinières et réfrigérateurs. Il existe un risque accru de choc électrique lorsque votre corps est mis à la terre.
c) Maintenez l'appareil à l'écart de la pluie et de l'humidité. L'infiltration d'eau dans un appareil électrique augmente le risque de choc électrique.
d) N'utilisez pas le câble dans un autre but que celui auquel il est destiné, notamment pour porter l'appareil, le suspendre ou pour tirer la fiche de la prise de courant. Maintenez le câble à l'écart de la chaleur, de l'huile, des arêtes vives ou de parties d'appareil en mouvement. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique.
e) Lorsque vous travaillez en extérieur, n'utilisez que des rallonges également adaptées à une utilisation en extérieur. L'utilisation d'une rallonge appropriée pour

l'extérieur diminue le risque de choc électrique.

f) S'il n'est pas possible d'éviter l'utilisation de l'appareil dans un environnement humide, ayez recours à un disjoncteur différentiel. Ceci évite le risque d'une décharge électrique.

3. Sécurité des personnes

a) Soyez attentif à ce que vous faites et faites preuve de bon sens lors de l'utilisation d'un outil électrique. N'utilisez pas l'appareil si vous êtes fatigué ou sous l'influence de drogues, de l'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'appareil peut provoquer des blessures sérieuses.
b) Portez un équipement de protection personnelle et toujours des lunettes de sécurité. Le port d'un équipement de protection personnelle tel que masque anti-poussière, gants de protection manuelle, chaussures de sécurité antidérapantes, casque de protection ou protection auditive, selon la nature et l'utilisation de l'outil électrique, diminue le risque de blessures.
c) Evitez toute mise en service intempestive de l'appareil. Vérifiez que l'interrupteur est en position «ARRÊT» avant de mettre la fiche dans la prise de courant. Si vous avez le doigt sur l'interrupteur de l'appareil pendant son transport ou si vous raccordez l'appareil enclenché à l'alimentation électrique, ceci peut conduire à des accidents.
d) Enlevez les outils de réglage ou la clé à vis avant d'enclencher l'appareil. Un outil ou une clé qui se trouve dans une partie d'appareil en mouvement peut être source de blessures.
e) Évitez une posture anormale. De la sorte, vous pourrez mieux maîtriser l'appareil en cas de situation inattendue.
f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez les cheveux, les vêtements et les chaussures à l'écart des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs peuvent être saisis par des pièces en mouvement.
g) Ne vous croyez pas, à tort, en sécurité et n'enfreignez pas les règles de sécurité relatives aux outils électriques, même si, après de nombreuses utilisations, vous les connaissez parfaitement. Une fraction de seconde d'inattention peut entraîner de graves blessures.

4. Manipulation et utilisation soigneuses des outils électriques

a) Ne surchargez pas l'appareil. Utilisez l'outil électrique approprié pour votre travail. Avec l'outil électrique approprié, vous travaillerez mieux et de manière plus sûre dans la plage de puissance indiquée.

b) N'utilisez pas d'outil électrique dont l'interrupteur est défectueux. Un outil électrique qui ne se laisse plus mettre en service et hors service est dangereux et doit être réparé.

c) Retirez la fiche de la prise de courant avant de procéder à des réglages sur l'appareil, de changer des accessoires ou de ranger l'appareil. Cette mesure de précaution empêche le démarrage intempestif de l'appareil.

d) Rangez les outils électriques non utilisés hors de portée des enfants. Ne laissez aucune personne utiliser l'appareil si elle n'est pas familiarisée avec celui-ci ou n'a pas lu ces instructions. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.

e) Traitez l'appareil avec soin. Contrôlez si les éléments mobiles de l'appareil fonctionnent correctement et se coincent pas, si des pièces sont cassées ou endommagées au point d'entraver le fonctionnement de l'appareil. Faites réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents sont causés par des outils électriques mal entretenus.

f) Utilisez l'outil électrique, les accessoires, les outils d'intervention etc. conformément à ces instructions et de la manière prescrite pour ce type particulier d'appareil. Tenez compte à cet effet des conditions de travail et de l'activité à effectuer. L'utilisation d'outils électriques pour d'autres buts que les applications prévues peut conduire à des situations dangereuses.

g) Veillez à faire en sorte que les poignées et surfaces de préhension restent sèches, propres et exemptes d'huile ou de graisse. Des poignées ou surfaces de préhension glissantes ne permettent pas une utilisation et un contrôle sûrs de l'outil électrique en cas de situations imprévues.

5. Maintenance

a) Faites réparer l'appareil uniquement par du personnel spécialisé qualifié et uniquement avec des pièces de rechange d'origine. Ceci garantira le maintien de la sécurité de l'appareil.

b) Si le cordon de raccordement secteur de cet appareil est endommagé, elle doit être remplacée par le fabricant ou son service après-vente ou une personne de qualification similaire, afin d'éviter des dangers.

Consignes de sécurité pour applicateurs de peinture

1. Risques d'incendie et d'explosion

Lors de la pulvérisation d'un matériau de revêtement et de la formation indépendante de vapeurs de matériau de revêtement et de solvants, des gaz inflammables sont émis dans la zone de travail (zone de danger).

Danger d'incendie et d'explosion du à des sources d'inflammation dans cette zone de danger. Le pulvérisateur à commande électrique contient lui-même des sources potentielles d'inflammation (étincelles du moteur lors de l'allumage ou de l'extinction, au niveau du cordon d'alimentation lors du branchement et débranchement, au niveau du pistolet pulvérisateur à cause d'une électricité statique éventuelle)

-> L'engin ne doit pas être utilisé sur les lieux de travail couverts par la réglementation ATEX.

-> La machine de base et le raccordement au réseau doivent être situés en dehors de la zone de danger.

-> Ne pas utiliser de matériau de revêtement ou de produits de nettoyage inflammables ! -> Respecter les fiches techniques des produits !

-> Toujours bien fermer les contenants de peinture ou de solvants dans le voisinage de l'appareil.

-> Dans la zone de danger, il ne doit pas y avoir de sources d'inflammation telles que des feux ouverts, des cigarettes allumées, des fils incandescents, des surfaces chaudes, des étincelles, causées par exemple par des tronçonneuses, etc.

-> Lors du nettoyage de l'appareil avec des solvants, ne pas pulvériser dans un contenant avec une petite ouverture (bonde). Danger de formation d'un gaz/mélange d'air explosif.

Le conteneur dans lequel on pulvérise doit être mis à la terre.

2. Attention! Danger de blessures.

Ne jamais diriger le pistolet contre les personnes ou les animaux.

1. Porter un masque de protection pendant la projection. Mettre un masque de protection à la disposition de l'utilisateur.
   Pour éviter des maladies professionnelles, respecter les prescriptions d'utilisation des fabricants des produits, peintures et solvants utilisés pendant la préparation, la mise en oeuvre et le nettoyage. Pour la protection de la peau des vêtements spéciaux, gants ou éventuellement une crème de protection de la peau sont nécessaires.
2. Attention: A l'occasion du travail avec le système à l'intérieur comme à l'extérieur, veiller à placer le matériel de telle façon que les vapeurs de solvant ne soient pas dirigées vers le moteur ou que ces vapeurs ne s'accumulent pas à proximité de l'équipement. Installer la turbine sur le côté opposé à l'objet à peindre. A l'extérieur, tenir compte de la direction du vent. En travaillant dans un local, assurer une ventilation suffisante pour évacuer les vapeurs de solvant. Respecter une distance minimale de 3 m entre la turbine et l'objet à peindre.
3. Attention: Le matériel n'est pas protégé contre les projections d'eau. De ce fait il ne faut pas l'utiliser sous la pluie, ni le nettoyer au jet d'eau ou le plonger dans un liquide.
   Ne pas utiliser ce matériel dans une ambiance humide.
4. L'appareil peut uniquement être exploité avec une façade fonctionnelle. Ne plus utiliser l'appareil si de la peinture monte dans le tuyau de dépressurisation (Fig.1, réf. 4)! Démonter le tuyau de dépressurisation, la vanne et la membrane, nettoyer et le cas échéant remplacer la membrane (cf. paragraphe 13.2).
5. Ne pas poser un pistolet pulvérisateur rempli.
6. Pour l'installation éventuelle de dispositifs d'aspiration respecter les prescriptions locales.
7. Les objets à peindre doivent être mis à la terre.
8. Veuillez vérifier et suivre les instructions données sur le conditionnement de ces produits ou les recommandations des fabricants de produits.
9. Ne pas pulvériser de liquides présentant un risque.
10. Avant de démonter la façade amovible, relâcher la pression en dévissant le récipient.

11. Avant tous travaux sur l'appareil, retirer la fiche de contact de la prise.

12. Les interventions ou réparations de la partie électrique ne doivent être entreprises que par un électricien spécialisé, même si le mode d'emploi comporte des informations relatives à ces travaux. Nous déclinons toute responsabilité en cas d'installation incorrecte.

13. Ne pas s'asseoir ni se tenir sur l'appareil. Danger de basculement ou de casse!
14. Les fixations rapides sur le tuyau et sur le pistolet sont chaudes pendant l'utilisation. Évitez donc tout contact direct de la peau avec les fixations rapides chaudes. Laissez les fixations rapides refroidir avant de les séparer du pistolet et du tuyau.
15. N'utiliser que des pièces autorisées par le fabricant. En cas d'utilisation de pièces qui ne répondent pas aux exigences techniques, l'utilisateur prend à sa charge tous les risques et la responsabilité totale.

2 SCHÉMA EXPLICATIF (FIG. 1)

POSTE DÉSIGNATION

1 Pistolet cpl.
2 Réglage de la largeur du jet de pulvérisation
3 Capuchon d'air (pour régler le sens d'application)
4 Tuyau flexible de dépressurisation
5 Valve
6 Joint du réservoir
7 Tube d'aspiration
8 Godet
9 Gâchette
10 Réglage du débit de peinture
11 Réglage du débit d'air
12 Flexible d'air
13 Poignée de transport
14 Interrupteur MARCHE / ARRÊT (I = Marche, 0 = Arrêt)

POSTE DÉSIGNATION

15 Témoin du filtre à air (s'allume en rouge quand le filtre à air principal est bouché)
16 Raccordement du flexible d'air
17 Compartiment de rangement pour petites pièces/accessoires
18 Support de pistolet
19 Collier de fixation du câble d'alimentation enroulé
20 Cordon d'alimentation
21 Capot filtre à air (gauche et droite)
22 Bande de fixation pour attacher le tuyau d'air enrou- lé
23 Filtre grossier du tuyau d'aspiration (blanc)
24 Brosses de nettoyage (4 pièces)

3 CHOIX DU KIT GICLEUR

Votre pistolet de pulvérisation HVLP doit être équipé du kit gicleur adapté aux travaux à réaliser. Un kit gicleur est composé d'une aiguille (1), d'un gicleur (2) ainsi que d'un chapeau d'air (3).

Pour choisir le kit gicleur, vous devez vous baser sur deux critères de base : le type de produit qui sera pulvérisé ainsi que la finition de surface souhaitée. Le tableau de la page suivante vous aidera à choisir le bon kit.

3.1 REMPLACEMENT DU KIT GICLEUR

1. Retirez l'anneau régulateur (fig. 2, 4), le chapeau d'air (3) ainsi que la plaque à ressort (5).
2. Retirez le gicleur. (Fig. 3)
3. Retirez le bouton de réglage du produit (fig. 4, 6) et le ressort (7).
4. Retirez l'aiguille (fig. 5, 1).

Si l'aiguille est difficile à retirer, il faut desserrer l'écrou (fig. 5, 8) afin d'éviter d'endommager l'aiguille ou le joint.

1. Le montage du nouveau kit gicleur se fait en répétant les mêmes étapes dans le sens inverse.

4 CARACTÉRISTIQUES TECHNIQUES

Tension: 230 V~, 50 Hz
Puissance absorbée: 1150 W
Consommation électrique max. 5 A
Kit gicleur (standard) N° 4 (1,8 mm)
Puissance de pulvérisation: 1000 ml
Flexible d'air: 7,6 m
Cordon d'alimentation: 4 m
Classe de protection: 43 °C
Température max. autorisée du produit de revêtement	I
Niveau de pression sonore:* Incertitude K:	80 dB (A)3 dB (A)
Niveau sonore en fonction:* Incertitude K:	91 dB (A)3 dB (A)
Niveau de vibrations: Incertitude K:	<2,5 m/s ^2 1,5 m/s ^2
Poids (turbine, tuyau d'air et pistolet): 6,8 kg

* La valeur de l'émission sonore a été calculée selon la norme EN 62841-1

5 INTRODUCTION À LA TECHNIQUE DE PULVÉRISATION AVEC LE SYSTÈME HVLP

HVLP (High Volume Low Pressure) est un système de pulvérisation à faible pression, il travaille avec un grand volume d'air et une faible pression. L'avantage essentiel de cette technique de pulvérisation est la faible formation de brouillard de peinture ce qui ré-duit au minimum les pertes de produit lors du revêtement de surfaces.

Comparé aux procédés conventionnels, il permet d'obtenir une économie et une qualité de recouvrement de surface supérieures tout en respectant l'environnement.

Description de fonctionnement

Le système de pulvérisation consiste en une turbine produisant l'air de pulvérisation qui est conduit à un pistolet de pulvérisation par un tuyau.

Une partie de l'air de pulvérisation est utilisé pour mettre le godet sous pression. Cette pression permet au produit de revêtement de remonter par le tube tube d'aspiration à la buse où il est pulvérisé par l'air restant.

Tous les réglages nécessaires pour travailler (par ex. la quanti-

té de produit) peuvent être effectués directement et de façon confortable sur le pistolet.

6 PRODUITS DE REVÊTEMENT

Peintures à base de solvant et peintures diluées à l'eau Décapants, lasures, imprégnations, huiles, vernis clair, vernis à base de résine synthétique, vernis de couleur, vernis à la résine alkyde, apprêts, vernis pour radiateurs, laques à effet martelé, peintures antirouille, peintures à effet spécial et structuré

6.2 PRODUITS DE REVÊTEMENT NON APPLICABLES

Produits renfermant des composants fortement abrasifs, peinture pour façades, produits de revêtement acides et alcalins. Produits de revêtement combustibles.

6.3 PRÉPARATION DU PRODUIT DE REVÊTEMENT

Respecter les indications de préparation données par le fabricant sur le pot de peinture ou dans la notice technique!

Propreté du produit à pulvériser:

Pour un fonctionnement correct du pistolet à pulvérisation fine, la propreté du produit à pulvériser est une condition indispensable. En cas de doute sur la propreté du produit, nous conseillons le filtrage à l'aide d'un tamis fin.

PRODUIT DE REVÊ-TEMENT	VISCOSITÉ DIN-S*	KIT GICLEUR
Décapants, lasures, imprégnations, huiles	Non dilués	2 - 3(0,8 mm - 1,3 mm)
Peintures à base de solvant	15 - 45	3 - 4(1,3 mm 1,8 mm)
Peintures diluées à l'eau	Selon prescrip-tions du fabricant	4 - 5(1,8 mm- 2,2 mm)
Vernis texturés et à effets	Selon prescrip-tions du fabricant	5 - 6(2,2 mm - 2,5 mm)
Matériaux à effet de couleur, peintures multicolores	Selon prescrip-tions du fabricant	6 - 7(2,5 mm - 2,7 mm)

* Utilisez un doseur pour produit à haute viscosité (P/N 50342). Plonger le gobelet de mesure entièrement dans le produit de revêtement. Sortir le gobelet et compter les secondes jusqu'à la rupture du liquide s'écoulant.

7 RÉGLAGE DU PISTOLET

7.1 RÉGLAGE DE LA FORME DÉSIRÉE DU JET (FIG. 6)

Attention: Ne jamais tirer la gâchette pendant le réglage de la buse d'air.

Tourner le chapeau d'air (fig. 6, 3) dans la position de pulvérisation souhaitée.

A Jet horizontal plat

pour appliquer de haut en bas

B Jet vertical plat

pour appliquer de gauche à droite

C Jet rond

pour les angles et arêtes ainsi que les surfaces difficiles d'accès.

L'anneau régulateur permet en outre de régler la largeur du jet de pulvérisation (fig. 7) :

tourner vers la droite → jet de pulvérisation plus large

tourner vers la gauche →jet de pulvérisation plus étroit

7.2 RÉGLAGE DU DÉBIT DE PRODUIT (FIG. 8)

Définir la quantité de produit en tournant le bouton de réglage du produit.

tourner vers la gauche → plus de produit

tourner vers la droite →moins de produit

7.3 RÉGLAGE DU DÉBIT D'AIR (FIG. 9)

Tourner le bouton de réglage du débit d'air permet d'augmenter ou de réduire le débit d'air.

Le réglage correct de la quantité d'air et de produit est décisif pour la pulvérisation et la formation du brouillard de peinture.

7.4 ORIENTER LE TUBE D'ASPIRATION

Si la position du tube d'aspiration est correcte, le contenu du godet peut être pulvérisé pratiquement sans reste.

Pour les travaux sur les objets plats:

Tourner le tube d'aspiration vers l'avant (fig. 10 A)

Travaux de pulvérisation au-dessus de la tête:

Tourner le tube d'aspiration vers l'arrière (fig. 10 B)

8 MISE EN SERVICE

Avant le branchement au secteur, veiller à ce que la tension secteur corresponde à la tension de service indiquée sur la plaque signalétique. Le raccordement doit se faire par une prise de courant de sécurité reliée à la terre de manière conforme.

1. Fixer le tuyau d'air avec la fixation rapide sur le pistolet.
2. L'autre extrémité du tuyau se visse sur l'appareil de base. (Fig. 11)
3. Dévisser le réservoir du pistolet.
4. Remplir avec le produit de revêtement préparé.

1. Poser le filtre sur le tube d'aspiration (fig. 12, 1)
2. Visser le réservoir sur le pistolet.
3. Brancher le cordon d'alimentation.
4. Actionner l'interrupteur MARCHE / ARRÊT sur l'appareil. L'appareil est maintenant prêt à fonctionner.

9 TECHNIQUE DE PULVÉRISATION

Tirer la gâchette du pistolet.

Effectuez un essai de pulvérisation sur un morceau de carton, afin de régler correctement le résultat de la pulvérisation, la largeur du jet, les quantités de produit et d'air.

Tenir le pistolet verticalement à une distance régulière comprise entre 3 – 10 cm par rapport à l'objet. (fig. 13)

Déplacer le pistolet régulièrement en sens transversal ou vertical. Le déplacement régulier du pistolet est garant d'une bonne qualité de surface.

Commencer le travail toujours à l'extérieur de l'objet et éviter des interruptions si vous êtes sur l'objet.

Si la formation de brouillard est trop importante, chercher à améliorer le réglage du débit de produit ainsi que la distance à l'objet.

10 INTERRUPTIONS DE TRAVAIL

1. Tourner le bouton de réglage du produit vers la droite, jusqu'à la butée. Le pistolet de pulvérisation est ainsi protégé contre toute activation non volontaire.
2. Arrêter l'appareil à l'aide de l'interrupteur principal sur l'appareil de base.
3. Enficher le pistolet pulvérisateur dans le logement prévu à cet effet sur l'appareil.

Lors de la mise en oeuvre de peintures à séchage rapide ou de produits de revêtement à deux composants, rincer sans faute le groupe à l'intérieur du temps d'utilisation avec le produit de nettoyage adéquat, sinon l'appareil ne pourra plus être nettoyé que très difficilement ou risque même d'être endommagé.

Important: L'échauffement influe sur la vie en pot du produit. Nous vous recommandons donc de consulter le fabricant.

11 TRANSPORT

1. Enrouler le cordon d'alimentation autour de l'appareil de base.
2. Enficher le pistolet pulvérisateur dans le logement prévu à cet effet sur l'appareil.
3. Dévisser le tuyau d'air de l'appareil de base.
4. Enrouler le tuyau d'air et le fixer avec la bande de fixation.

12 MISE HORS SERVICE ET NETTOYAGE

1. Mettre l'appareil hors service.
2. Dévisser le godet.

Vider le reste de peinture du godet dans le bidon de peinture.

1. Dévisser le tube d'aspiration avec le joint d'étanchéité du récipient. (Fig. 14)

Le kit de brosses fourni permet de nettoyer efficacement le gicleur (ex. fig. 15 et 16).

1. Nettoyer le tube d'aspiration et le conduit d'aspiration avec la brosse de nettoyage. (Fig. 15)
2. Nettoyer l'orifice d'aération. (Fig. 14, 2)

ATTENTION! Ne jamais nettoyer les joints d'étanchéité, la membrane et les buses ou les trous pour l'air du pistolet de pulvérisation avec des objets métalliques pointus.

Le tuyau d'aération et la membrane ne résistent aux solvants que sous certaines conditions. Ne pas les plonger dans le solvant, mais les essuyer simplement.

1. Dévisser l'anneau régulateur (fig. 2, 4), retirer le chapeau d'air (3) et la plaque de ressort (5).
2. Dévisser la buse. (Fig. 3)
3. Nettoyer le chapeau d'air, la buse et l'aiguille avec une brosse et du solvant ou de l'eau. (Fig. 16)

Nettoyer soigneusement en particulier les interstices sur l'aiguille (fig. 16, 7)

1. Nettoyer l'extérieur du pistolet et du réservoir au moyen d'un torchon imbibé dans du solvant ou dans l'eau. Pour le filetage (fig. 16, 6), utiliser la brosse universelle.
2. Graisser légèrement avec de l'huile sans silicone aux points indiqués (fig. 17).
3. Remonter le pistolet (voir "Assemblage").

12.1 ASSEMBLAGE

ATTENTION! Suivez précisément les étapes d'assemblage décrites ci-après. Cela est nécessaire pour éviter tout endommagement du pistolet.

1. Installer la buse sur le pistolet et la visser.
2. Installer la plaque de ressort et le chapeau d'air et visser l'anneau régulateur sur le pistolet.
3. Tourner le tube d'aspiration avec le joint d'étanchéité du godet dans le corps du pistolet.

Si le pistolet n'est pas utilisé pendant un long moment, il faut utiliser de l'huile sans silicone après son nettoyage.

13 ENTRETIEN

13.1 FILTRE À AIR

Attention ! Ne jamais utiliser l'appareil avec un filtre à air encrassé ou en l'absence de ce dernier, des impuretés pourraient sinon être aspirées et influer sur le fonctionnement de l'appareil. Le témoin du filtre à air s'allume en rouge quand il faut remplacer le filtre à air.

1. Tirer la fiche mâle de la prise.
2. Ouvrir le capot du compartiment du filtre à air (gauche et droite) (fig. 18).
3. Selon l'encrassement du filtre à air (fig. 18, 1), le nettoyer (en soufflant) ou le remplacer.

13.2 SOUPAPE D'AÉRATION

Si jamais de la peinture a pénétré dans le tuyau d'aération, procédez de la manière suivante:

1. Tirer le tube de dépressurisation (Fig. 19, 1) du corps de pistolet en haut. Dévisser le chapeau de vanne (2). Enlever la membrane (3). Nettoyer soigneusement toutes les pièces.

ATTENTION! Le tuyau d'aération et la membrane ne résistent aux solvants que sous certaines conditions. Ne pas les plonger dans le solvant, mais les essuyer simplement.

1. Poser la membrane avec l'ergot en avant dans le couvercle de la soupape.
2. Retourner le corps du pistolet et visser le couvercle de la soupape par le bas.
3. Insérer le tuyau de dépressurisation sur le chapeau de vanne et sur le raccord fileté du corps de pistolet.

13.3 PISTOLET

Vous trouverez des informations sur la maintenance dans le mode d'emploi du pistolet.

PROBLÈME CAUSE MESURE
La turbine ne démarre pas	Pas de tensionAppareil en surchauffe	ContrôlerTirer la fiche de la prise, laisser refroidir l'appareil pendant env. 30 minutes, ne pas plier le flexible, contrôler le filtre à air, ne pas couvrir les fentes d'aspiration
Il ne sort pas de produit de la buse	Buse colmatéeTrop peu de quantité de produitJoint du godet défectueuxPas d'établissement de pression dans le godetGodet videTuyau d'aération détaché/endommagéTube d'aspiration desserréTube d'aspiration / filtre du tube d'aspiration colmatéeOrifice d'aération bouché sur le tube d'aspirationMembrane collée	NettoyerAugmenter la quantitéRemplacerSerrer le godetLe remplirLe rebrancher ou le remplacerLe resserrerNettoyerNettoyerLa démonter et la nettoyer (cf. paragraphe 13.2)
Le produit forme des gouttelettes sur la buse	Capuchon d'air, buse ou aiguille encrasséBuse uséeAiguille usée ou endommagée	NettoyerLe remplacerRemplacer l'aiguille (cf. paragraphe 3.1)
Pulvérisation trop grossière	Flux de produit trop élevéBuse encrasséeViscosité trop élevée du produit de revêtementPas d'établissement de pression dans le godetFiltre à air fortement colmatéDébit d'air trop faibleTuyau d'air endommagé	Diminuer la quantitéLa nettoyerDiluer davantageSerrer le godetRemplacer (cf. paragraphe 13.1)Augmenter la quantitéLe vérifier et le remplacer en cas de besoin
Pulsation du jet	La quantité de produit dans le godet touche à sa finFiltre à air fortement colmatéTube d'aspiration desserréTube d'aspiration / filtre du tube d'aspiration colmatée	Le remplirRemplacer (cf. paragraphe 13.1)Le resserrerNettoyer
Ecoulement de produit de revêtement	Apport excessif de produitÉcart trop faibleMauvais kit gicleur	Diminuer la quantitéAugmenter l'écartUtiliser un autre kit gicleur
Brouillard de produit trop intense (Overspray)	Trop grande distance de l'objetApport excessif de produitDébit d'air trop importantProduit de revêtement trop diluéMauvais kit gicleur	Réduire la distanceDiminuer la quantitéDiminuer la quantitéDiminuer le degré de dilutionUtiliser un autre kit gicleur
Peinture dans le tube de dépressurisation	Membrane encrasséeMembrane défectueuse	Nettoyer la membrane (cf. paragraphe 13.2)Remplacer la membrane (cf. paragraphe 13.2)

15 ACCESSOIRES ET PIÈCES DE RECHANGE

15.1 ACCESSOIRES (FIG. 21)

POSTE N° DE CDE. DÉSIGNATION

1 0261 020 RALLONGE DE BUSE RN 30 pour revêtement de radiateur, longueur 30 cm.

2 0261 023 LANCE DE PROJECTION WSL 50 pour les travaux de rénovation et de réparation, les plafonds et les murs. Alimentation en produit via un réservoir sous pression classique

3 524232 Réservoir sous pression (2 l)

4 0261 024 LANCE DE PROJECTION WSL 60 pour les produits de revêtement qui ne peuvent être pulvérisés avec un pistolet du fait de leurs propriétés, comme : les ingrains liquides, les revêtements à effet multicolore, les enduits décoratifs, les enduits texturés et à pulvériser.

5 2434549 Kit gicleur, #2 (0,8 mm) cpl.

2434550 Kit gicleur, #3 (1,3 mm) cpl.

2434551 Kit gicleur, #4 (1,8 mm) cpl.

2434552 Kit gicleur, #5 (2,2 mm) cpl.

2434553 Kit gicleur, #6 (2,5 mm) cpl.

2434554 Kit gicleur, #7 (2,7 mm) cpl.

15.2 PIÈCES DE RECHANGE FINECOAT 9700 (FIG. 21)

POSTE N° DE CDE. DÉSIGNATION

1 2434503 Kit couvercle de filtre

2 2434505 Filtre à air (4 unités)

3 2434506 Couvercle compartiment de rangement

4 2442013 Flexible d'air

5 2430409 Kit de brosses de nettoyage

6 2324 751 Bande de fixation du flexible d'air

15.3 PIÈCES DE RECHANGE PISTOLET ULTRA (FIG. 22)

POSTE N° DE CDE. DÉSIGNATION

1 2434391 Kit de réparation pièce avant

2 2434393 Kit de réparation soupape d'air

3 2434390 Kit de réparation pistolet HVLP

4 2441860 Kit de réparation régulation de l'air

5 2434392 Kit de réparation joints (3 pièces)

6 2434389 Kit de réparation cran de sécurité

7 2434388 Kit de réparation clapet anti-retour

8 2434387 Couvercle d'aspiration

9 2434386 Kit de réparation système d'aspiration

10 2434385 Joint du réservoir (5 unités)

11 2434394 Godet 1000 ml

12 2441862 Membrane (5 pièces)

CONTRÔLE DE L'APPAREIL

Pour des raisons de sécurité, nous recommandons de faire vérifier l'appareil par un expert si cela s'avère nécessaire, sans toutefois dépasser un intervalle de 12 mois. Celui-ci contrôlera que le fonctionnement de l'appareil est sûr.

Si l'appareil n'a pas été mis en service, le contrôle peut être repoussé jusqu'à la mise en service suivante.

On respectera en outre toutes les dispositions nationales de contrôle et de maintenance, celles-ci pouvant différer.

Pour toute question, veuillez vous adresser au service clientèle de la société Wagner.

INDICATION IMPORTANTE DE RESPONSABILITÉ DE PRODUIT

En raison d'un règlement UE en vigueur depuis le 01.01.1990, le fabricant est uniquement responsable pour son produit si toutes les pièces proviennent du fabricant ou ont été approuvées par celui-ci, et si les appareils sont montés et utilisés correctement.

En cas d'utilisation d'accessoires et de pièces de rechange de provenance différente, cette responsabilité, ainsi que les recours en garantie risquent d'être annulés entièrement ou en partie; dans les cas extrêmes, les organismes de contrôle officiels concernés (association professionnelle et inspection du travail) peuvent interdire purement et simplement l'utilisation de l'appareil ou de l'installation entière.

Avec les accessoires et pièces de rechange d'origine WAGNER, vous avez la garantie que toutes les prescriptions de sécurité sont respectées.

Suivant la directive européenne 2012/19/UE d'élimination des anciens appareils électriques et sa transposition dans le droit national, ce produit ne peut pas être éliminé avec les ordures domestiques, mais doit être envoyé à une revalorisation compatible avec l'environnement.

Votre ancien appareil WAGNER sera repris par nos soins ou par nos représentations commerciales et éliminé de manière compatible avec l'environnement. Adressez-vous dans ce cas à un de nos points de service après-vente ou à une de nos représentations commerciales ou directement à nous.

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

GARANTIE 3 + 2 SUR CE PRODUIT DE WAGNER

(Version du 03.03.2022)

WAGNER offrent exclusivement aux acheteurs professionnels qui font l'acquisition d'un produit auprès d'un revendeur agréé (ci-après « clients ») une garantie supplémentaire aux conditions de garantie légale pour les produits listés sur la page internet https://go.wagner-group.com/3plus2-info, dans l'absence d'une éventuelle exclusion de garantie.

La durée de garantie des produits WAGNER (appareils) pour un usage artisanal est de 36 mois et commence à partir de la date d'achat initial. La durée de garantie se prolonge de 24 mois lorsque le client enregistre son produit dans les 28 jours qui suivent son achat sur l'espace dédié de notre site : https:// go.wagner-group.com/3plus2.

En cas de location commerciale, d'usage industriel (utilisation en roulements) ou de sollicitation équivalente, la durée de garantie est limitée à 12 mois en raison d'une utilisation nettement plus intense. Dans ce cas, nous nous réservons le droit de réaliser des contrôles et, éventuellement, de refuser une prestation de garantie.

Si des vices de fabrication, de matériau ou de performance sont constatés pendant la durée de garantie, les vices doivent être signalés dans les plus brefs délais, soit dans une limite de 2 semaines après leur constatation.

Les conditions de garantie détaillées sont disponibles sur demande auprès de nos partenaires agréés WAGNER (voir site Web ou manuel d'utilisation) ou sous forme écrite sur notre site Web :

Sous réserve de modifications

Déclaration de conformité UE

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les réglementations suivantes:

2006/42/CE, 2014/30/UE, 2011/65/UE, 2012/19/UE

Conforme aux normes et documents normalisés:

EN 62841-1, EN 50580, EN IEC 55014-1, EN IEC 55014-2,

EN IEC 61000-3-2, EN 61000-3-3, EN 62233

La déclaration de conformité UE est jointe à ce produit.

Elle peut être commandée au besoin sous le numéro de commande 2434455.
