FineCoat 9700 - Färgspray WAGNER - Gratis bruksanvisning och manual

Produkttyp	HVLP-färgspruta (High Volume Low Pressure)
Märke	Wagner
Modell	FineCoat 9700
Kategori	Färgspruta
Effektförbrukning	1150 W
Spänning	230 V ~ 50 Hz
Max. elförbrukning	5 A
Vikt (turbin, slang, pistol)	6,8 kg
Luftslangens längd	7,6 m
Strömkabelns längd	4 m
Standard munstyckssats	Nr 4 (1,8 mm)
Behållarens kapacitet	1000 ml
Ljudtrycksnivå	80 dB(A) (osäkerhet K=3 dB(A))
Ljudnivå vid drift	91 dB(A) (osäkerhet K=3 dB(A))
Vibrationsnivå	< 2,5 m/s² (osäkerhet K=1,5 m/s²)
Skyddsklass	I
Max. produkttemperatur	43 °C
Sprutteknik	HVLP (hög volym, lågt tryck)
Inställningar	Strålform (horisontell, vertikal, rund), produktflöde, luftflöde
Luftfilter	Med igentäppningsindikator (lyser rött)
Underhåll	Regelbunden rengöring av munstycke, luftfilter, ventilationsventil
Inkluderade tillbehör	Pistol, behållare, luftslang, rengöringsborstar, standard munstyckssats
Garanti	3 år + 2 extra år efter registrering (hantverksmässig användning)

Vanliga frågor - FineCoat 9700 WAGNER

Hur rengör man pistolen efter användning?

Skruva loss behållaren och töm färgen. Ta bort sugslangen, demontera inställningsringen, luftkåpan och munstycket. Rengör alla delar med en borste och lämpligt lösningsmedel eller vatten. Använd medföljande borstar. Använd aldrig vassa metallföremål på tätningar eller munstycken. Smörj lätt med silikonfri olja efter rengöring om apparaten ska förvaras.

Vilka typer av färg kan jag använda med FineCoat 9700?

Du kan använda lösningsmedelsbaserade färger, vattenbaserade färger, färgborttagare, lasyrer, impregneringar, oljor, lacker, primers, lacker, etc. Undvik starkt slipande produkter, fasadfärger, sura eller alkaliska produkter och brandfarliga produkter (följ tekniska datablad). Viskositeten måste anpassas till munstyckssatsen (se tabell i bruksanvisningen).

Hur ställer man in strålformen?

Vrid luftkåpan (fig. 6) för att få en horisontell platt stråle (applicering uppifrån och ner), vertikal platt (vänster till höger) eller rund (hörn och kanter). Använd inställningsringen för att bredda eller minska strålbredden: vrid åt höger för att bredda, åt vänster för att minska. Dra aldrig i avtryckaren under justering.

Vad gör jag om färgen inte kommer ut ur munstycket?

Möjliga orsaker: igensatt munstycke, för liten produktmängd, defekt behållartätning, inget tryck i behållaren, tom behållare, lossnad eller skadad ventilationsslang, lossnad eller igensatt sugslang, fastklistrad membran. Lösningar: rengör munstycket, öka mängden, byt tätning, dra åt behållaren, fyll den, anslut eller byt ventilationsslangen, dra åt sugslangen, rengör filtret och ventilationsöppningen, demontera och rengör membranet (se avsnitt 13.2).

Hur byter man munstyckssatsen?

Ta bort inställningsringen, luftkåpan och fjäderplattan. Ta bort munstycket. Ta bort produktinställningsknappen och fjädern. Ta bort nålen (om det är svårt, lossa muttern). Montera den nya satsen i omvänd ordning. Se till att använda rätt sats för produkttyp och önskad finish (referenser: #2 till #7, från 0,8 mm till 2,7 mm).

Hur rengör man luftfiltret?

Koppla bort apparaten. Öppna locket till luftfilterutrymmet (vänster och höger). Ta bort filtret. Om det är smutsigt, rengör det genom att blåsa eller byt ut det. Filterindikatorn lyser rött när det är igensatt. Använd aldrig apparaten utan filter eller med ett smutsigt filter.

Vilket är det rekommenderade sprutavståndet?

Håll pistolen vertikalt på ett konstant avstånd av 3 till 10 cm från objektet. Flytta pistolen jämnt i tvärgående eller vertikal riktning. Börja alltid utanför objektet för att undvika märken i början och slutet av strålen.

Vad gör man vid överdriven färgdimma (overspray)?

Minska avståndet till objektet (överskrid inte 10 cm), minska produktmängden, minska luftflödet, späd mindre (om för utspätt) eller byt till en mer lämplig munstyckssats.

Hur underhåller man ventilationsventilen?

Om färg tränger in i tryckavlastningsslangen, ta bort slangen från pistolhuset, skruva av ventilkåpan, ta bort membranet. Rengör noggrant alla delar utan att doppa dem i lösningsmedel (torka bara av). Sätt tillbaka membranet med piggen framåt i locket, skruva sedan fast underifrån och sätt tillbaka slangen.

Vilka tillbehör finns till FineCoat 9700?

Valfria tillbehör: munstycksförlängning RN 30 (för element), sprutlans WSL 50 (renovering) med tryckbehållare (2 l), lans WSL 60 (specialprodukter som spackel), och olika munstyckssatser (ref. #2 till #7). Reservdelar: luftfilter, luftslang, borstsats, tätningar, membran, behållare, etc. (se fullständig lista i bruksanvisningen).

BRUKSANVISNING FineCoat 9700 WAGNER

Översättning av original-driftsinstruktionen Innehållsförteckning

1 SÄKERHETSFÖRESKRIFTER 83 Förklaring av använda symboler

3.1 Byte av munstyckset 85

4 TEKNISK DATA 86

5 INTRODUKTION TILL SPRUTNING MED HVLP 86

6 SPRUTMATERIAL 86

6.1 Användbara sprutmaterial 86

6.2 Inte användbara sprutmaterial 86

6.3 Förberedelse av sprutmaterialet 86

7 INSTÄLLNING AV FÄRGSPRUTPISTOL 87

7.1 Val av sprutbild 87

7.2 Inställning av färgmängd 87

7.3 Inställning av luftmängden 87

7.4 Inställning av stigröret 87

8 IDRIFTTAGNING 87

9 SPRUTTEKNIK 87

10 ARBETSAVBROTT 87

11 TRANSPORT 88

12 AVSTÄNGNING OCH RENGÖRING 88

12.1 Hopsättning 88

13 UNDERHÅLL 88

13.1 Luftfilter 88

13.2 Avluftningsventil 88

13.3 Pistol 89

14 STÖRNINGSAVHJÄLPNING 89

15 TILLBEHÖR OCH RESERVDELAR 90

15.1 Tillbehör 90

15.2 Reservdelar FineCoat 90

15.3 Reservdelar Ultrapistol 90

Anvisningar om produktansvaret 91

Garantiföreskrifter 91

Försäkran om överensstämmelse med CE-direktiv ____ 91

Europa – servicenät 118

Denna symbol varnar för en möjlig fara för dig och apparaten. Under denna symbol finns viktig information om hur man undviker skador på person och apparat.

Anger användningstips och andra speciellt användbara anvisningar.

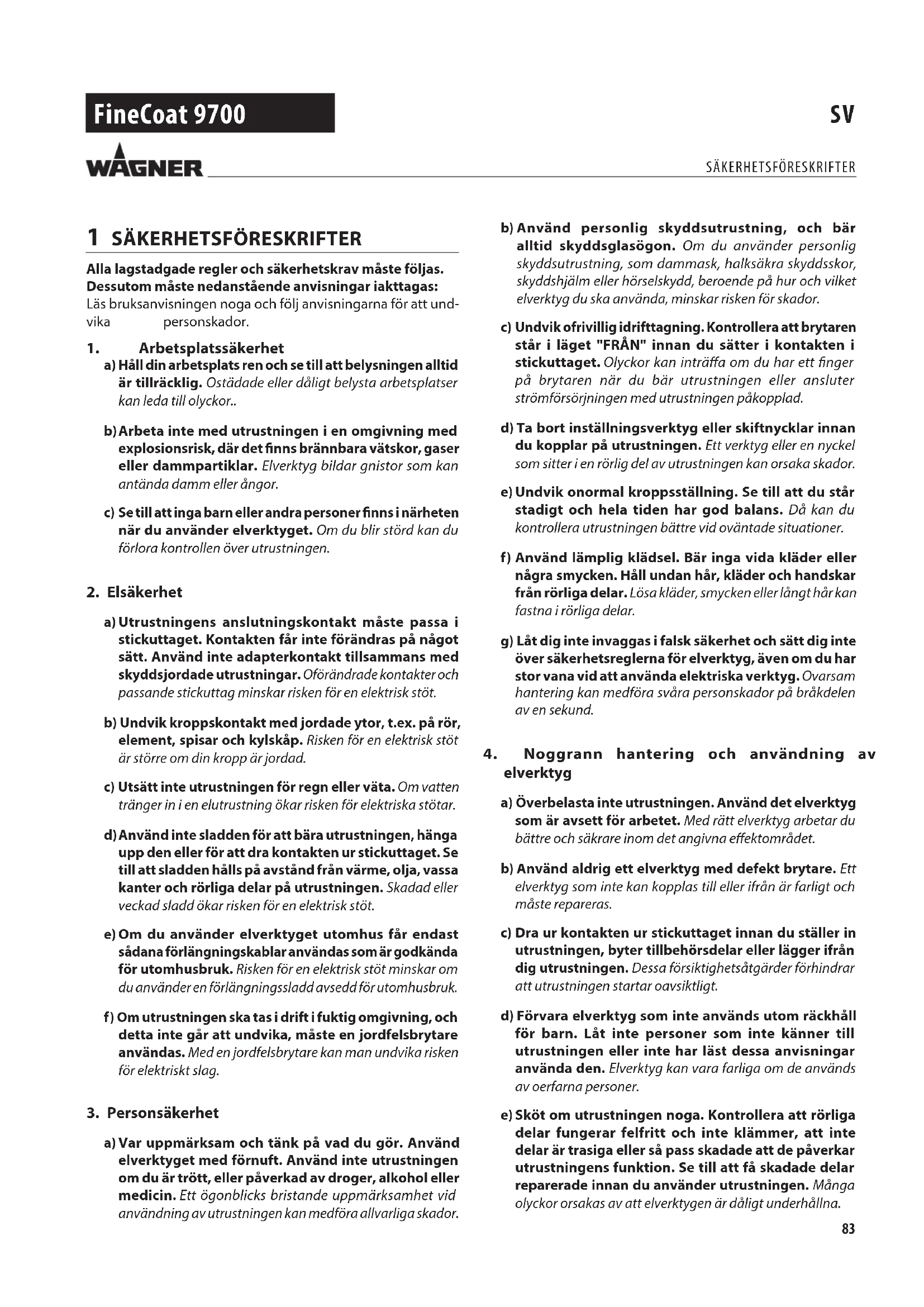

1 SÄKERHETSFÖRESKRIFTER

Alla lagstadgade regler och säkerhetskrav måste följas. Dessutom måste nedanstående anvisningar iakttagas:

Läs bruksanvisningen noga och följ anvisningarna för att undvika personskador.

1. Arbetsplatssäkerhet

a) Håll din arbetsplats ren och se till att belysningen alltid är tillräcklig. Ostädade eller dåligt belysta arbetsplatser kan leda till olyckor..

b) Arbeta inte med utrustningen i en omgivning med explosionsrisk, där det finns brännbara vätskor, gaser eller dammpartiklar. Elverktyg bildar gnistor som kan antända damm eller ångor.

c) Se till att inga barn eller andra personer finns i närheten när du använder elverktyget. Om du blir störd kan du förlora kontrollen över utrustningen.

2. Elsäkerhet

a) Utrustningens anslutningskontakt måste passa i stickuttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontakt tillsammans med skyddsjordade utrustningar. Oförändrade kontakter och passande stickuttag minskar risken för en elektrisk stöt.

b) Undvik kroppskontakt med jordade ytor, t.ex. på rör, element, spisar och kylskåp. Risken för en elektrisk stöt är större om din kropp är jordad.

c) Utsätt inte utrustningen för regn eller väta. Om vatten tränger in i en elutrustning ökar risken för elektriska stötar.

d) Använd inte sladden för att bära utrustningen, hänga upp den eller för att dra kontakten ur stickuttaget. Se till att sladden hålls på avständ från värme, olja, vassa kanter och rörliga delar på utrustningen. Skadad eller veckad sladd ökar risken för en elektrisk stöt.

e) Om du använder elverktyget utomhus får endast sådana förlängningskablar användas som är godkända för utomhusbruk. Risken för en elektrisk stöt minskar om du använder en förlängningssladd avsedd för utomhusbruk.

f) Om utrustningen ska tas i drift i fuktig omgivning, och detta inte går att undvika, måste en jordfelsbrytare användas. Med en jordfelsbrytare kan man undvika risken för elektriskt slag.

3. Personsäkerhet

a) Var uppmärksam och tänk på vad du gör. Använd elverktyget med förnuft. Använd inte utrustningen om du är trött, eller påverkad av droger, alkohol eller medicin. Ett ögonblicks bristande uppmärksamhet vid användning av utrustningen kan medföra allvarliga skador.

b) Använd personlig skyddsutrustning, och bär alltid skyddsglasögon. Om du använder personlig skyddsutrustning, som dammask, halksäkra skyddsskor, skyddshjälm eller hörselskydd, beroende på hur och vilket elverktyg du ska använda, minskar risken för skador.

c) Undvik ofrivillig idrifttagning. Kontrollera att brytaren står i läget "FRÅN" innan du sätter i kontakten i stickuttaget. Olyckor kan inträffa om du har ett finger på brytaren när du bär utrustningen eller ansluter strömförsörjningen med utrustningen påkopplad.

d) Ta bort inställningsverktyg eller skiftnycklar innan du kopplar på utrustningen. Ett verktyg eller en nyckel som sitter i en rörlig del av utrustningen kan orsaka skador.

e) Undvik onormal kroppsställning. Se till att du står stadigt och hela tiden har god balans. Då kan du kontrollera utrustningen bättre vid oväntade situationer.

f) Använd lämplig klädsel. Bär inga vida kläder eller några smycken. Håll undan här, kläder och handskar från rörliga delar. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.

g) Låt dig inte invaggas i falsk säkerhet och sätt dig inte över säkerhetsreglerna för elverktyg, även om du har stor vana vid att använda elektriska verktyg. Ovarsam hantering kan medföra svåra personskador på bråkdelen av en sekund.

4. Noggrann hantering och användning av elverktyg

a) Överbelasta inte utrustningen. Använd det elverktyg som är avsett för arbetet. Med rätt elverktyg arbetar du bättre och säkrare inom det angivna effektområdet.

b) Använd aldrig ett elverktyg med defekt brytare. Ett elverktyg som inte kan kopplas till eller ifrån är farligt och måste repareras.

c) Dra ur kontakten ur stickuttaget innan du ställer in utrustningen, byter tillbehörsdelar eller lägger ifrån dig utrustningen. Dessa försiktighetsåtgärder förhindrar att utrustningen startar oavsiktligt.

d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer som inte känner till utrustningen eller inte har läst dessa anvisningar använda den. Elverktyg kan vara farliga om de används av oerfarna personer.

e) Sköt om utrustningen noga. Kontrollera att rörliga delar fungerar felfritt och inte klämmer, att inte delar är trasiga eller så pass skadade att de påverkar utrustningens funktion. Se till att få skadade delar reparerade innan du använder utrustningen. Många olyckor orsakas av att elverktygen är dåligt underhållna.

f) Använd elverktyg, tillbehör, insatsverktyg etc. i enlighet med dessa anvisningar och på det sätt som föreskrivs för den här speciella typen av utrustning. Ta hänsyn till arbetsförhållandena och den arbetsuppgift som ska utföras. Farliga situationer kan uppstå om elverktyg används för något annat än vad de är avsedda för.
g) Håll handtag och greppytor torra, rena och fria från olja och fett. Det går inte att använda och kontrollera elverktyget på ett säkert sätt i oförutsedda situationer med handtag och greppytor som är hala.

5. Service

a) Låt endast kvalificerad fackpersonal reparera utrustningen, och tillåt endast att originalreservdelar används. Detta garanterar att utrustningens säkerhet bibehålls.
b) Om elkabeln till aggregatet råkar bli skadad, måste den bytas av tillverkaren eller dennes kundtjänst eller en annan person med elbehörighet, för att utesluta risker.

Säkerhetsanvisningar för färgsprutor

Brand- och explosionsrisk

Vid sprutning av beläggningsmaterial och när det alstras ångor från beläggningsmaterial och lösningsmedel bildas lättantändliga gaser i arbetsområdet (riskzon).

Brand- och explosionsrisk på grund av antändningskällor i riskzonen.

Den elektriska sprutpistolen utgör själv en möjlig antändningskälla (gnistbildning från motorn vid start och avstängning, när kontakten tas ur och sätts i, statisk elektricitet vid sprutpistolen)

-> Maskinen får inte användas på arbetsplatser som omfattas av explosionsskyddsförordningen.

->Maskinen och elanslutningen måste befinna sig utanför riskzonen.

->Använd inte lättantändliga beläggningsmaterial och rengöringsmedel -> Se produktdatabladet!

->Stäng alltid färg- eller lösningsmedelsbehållare ordentligt i närheten av maskinen.

->I riskzonen får det inte finnas några antändningskällor, t.ex. öppen eld, tända tobaksvaror, glödande trådar, heta ytor eller gnistor.

->Spruta inte lösningsmedel i en behållare med liten öppning (tapphål) vid rengöring av maskinen. Det föreligger risk för att en explosiv gas-/luftblandning bildas.

Behållaren som man sprutar i måste vara jordad.

1. Varning för skaderisk! Rikta aldrig sprutpistolen mot dig själv eller andra.
2. Bär alltid andningsskydd vid sprutning, se AFS 1986:29 "sprutmålning". För att undvika arbetsskador ska de föreskrifter som ges av färg-, lösningsmedels-, och rengöringsmedelstillverkarna följas. För att skydda huden är skyddskläder och handskar erforderliga.
3. Varning! Antingen du arbetar inomhus eller utomhus med sprutmålnings- utrustning måste du se till att utrustningen är placerad så, att inga lösningsmedelsångor kommer i närheten av turbinen eller att lösningsmedelshaltiga ångor avdunstar i turbinens närhet. Placera turbinen i riktning bort från sprutobjektet. Beakta vindriktingen utomhus. Se till att luftväxlingen är god vid arbete inomhus och att lösningsmedelsångorna leds bort effektivt. Håll ett avständ på minst 3 meter mellan turbinen och sprutobjektet.
4. Varning! FinishControl 5500 är inte spolsäker. Den får ej användas vid vått väderlag eller i fuktig omgivning, ej heller spolas av med vatten eller annan vätska.
5. Aggregatet får endast användas med felfri ventil. Om färgen stiger i luftningsslangen (bild 1, pos. 4), måste aggregatet genast stängas av! Demontera, rengör luftningsslang, ventil och membran, byt membran vid behov (se avsnitt 13.2).
6. Lägg inte ner fylld sprutpistol.
7. Utsug och ventilation måste följa lokala föreskrifter och bestämmelser.
8. Objekten som skall sprutmålas måste vara ordentligt jordade.
9. Se upp för de faror som kan orsakas av det material som sprutas ut och beakta påskrifter på behållarna eller anvisningarna från materialtillverkaren.
10. Spruta inte med några ämnen vars farlighet inte är känd.
11. Innan spruttillsatsen demonteras ska trycket avlastas genom att vrida på behållaren.
12. Ta alltid ut el-kontakten från uttaget innan något arbete utförs på maskinen.
13. Arbeten eller reparationer på elektriska komponenter får endast utföras av behörig elektriker eller annan behörig person. Detta gäller också när vägledning finns i bruksanvisningen. För obehörig reparation / installation tas ingen ansvar.
14. Man får inte sitta eller stå på maskinen. Kan tippa eller gå sönder!
15. Slangens och sprutpistolens snabbkopplingar blir varma vid användningen. Undvik hudkontakt med snabbkopplingarna när de är varma. Låt snabbkopplingarna svalna innan du lossar sprutpistolen från slangen.
16. Använd endast delar som är godkända av tillverkaren. Om delar som inte uppfyller de lägsta tekniska kraven används, står användaren för alla risker och hela ansvaret.

1 Pistol komplett
2 Inställning av sprutstrålens bredd
3 Luftkåpa (för inställning av arbetsriktningen)
4 Luftningsslang
5 Ventil
6 Behållarpackning
7 Stigrör
8 Behållare
9 Avtryckarbygel
10 Materialmängdreglage
11 Luftmängdreglage
12 Luftslang
13 Bärhandtag
14 Huvudbrytare (I = TILL, 0 = FRÅN)

3 VAL AV MUNSTYCKSSET

Din HVLP-färgsprutpistol ska ha ett munstyckset som passar för det arbete som ska utföras. Ett munstyckset består av en nål (1), ett sprutmunstycke (2) och en luftkappa (3).

Munstycksset väljs utifrån två kriterier: Typ av material som ska sprutas och den önskade ytfinishen. Med hjälp av tabellen på följande sida kan du lätt göra rätt val.

POS. BENÄMNING

15 Luftfilterindikator (lyser rött när huvudluftfiltret är igensatt)
16 Luftslanganslutning
17 Förvaringsfack för smådelar/tillbehör
18 Pistolhållare
19 Klämma för att fästa den upprullade nätkabeln
20 Nätkabel
21 Kåpa för luftfilter (vänster och höger)
22 Fästband för att hålla samman den upprullade luftslangen
23 Stigrörsfilter grovt (vitt)
24 Rengöringsborstar (4 st.)

3.1 BYTE AV MUNSTYCKSSET

1. Tabort reglerringen (fig. 2,4), luftkappan (3) och fjäderplattan (5).
2. Ta bort sprutmunstycket (fig. 3).
3. Ta bort knappen för materialreglering (fig. 4, 6) och fjädern (7).
4. Ta bort nälen (fig. 5, 1).

Lossa muttern (fig. 5, 8) om nälen inte gli- der ut lätt för att undvika att nälen eller tätningen skadas.

1. Det nya munstyckssetet monteras i omvänd ordningsföljd.

4 TEKNISK DATA

Driftspänning: 230 V~, 50 Hz
Upptagen effekt: 1150 W
Max. strömförbrukning 5 A
Munstyckset (standard) Nr. 4 (1,8 mm)
Färgbehållarvolym: 1000 ml
Luftslang: 7,6 m
Luftslang: 4 m
Skyddsklass: 43 °C
Max. tillåten temperatur på be-läggningsmaterial	I
Ljudtrycksnivå:*Osäkerhet K:	80 dB (A)3 dB (A)
Ljudnivåeffekt:*Osäkerhet K:	91 dB (A)3 dB (A)
Vibrationsnivå:Osäkerhet K:	<2,5 m/s ^2 1,5 m/s ^2
Vikt (turbin, luftslang och sprut-pistol): 6,8 kg

* Ljudnivåerna har fastställts enligt EN 62841-1

5 INTRODUKTION TILL SPRUTNING MED HVLP

HVLP (High Volume Low Pressure) sprutmålning är en lågtrycks-sprutteknik, som sönderdelar färgen med stor luftvolym och extremt lågt lufttryck. De stora fördelarna med denna sprutmetod är låg sprutdimma och extremt litet övertryck. Detta innebär att maskeringsarbeten reduceras till ett minimum.

I jämförelse med konventionell sprutmålning är sprutning mer miljövänlig p.g.a. extremt litet överryk. Sprutningen har därigenom en större verkninggrad men ger ändå ett likvärdig sprutresultat.

Sprutmålningssystemet består av en turbin, som förser en färgsprutpistol med sönderdelningsluft via en luftslang. I sprutpistolen används en del av sönderdelningsluften till att bilda ett övertryck i färgbehållaren. Detta övertryck pressar upp färgen via ett stigarrör till munstycket. I munstycket finfördelas färgen till en sprutdimma med hjälp av den resterande sönderdelningsluften.

Alla inställningar som är nödvändiga för arbetet (t.ex. materialmängd) kan bekvämt göras direkt på pistolen.

6 SPRUTMATERIAL

6.1 ANVÄNDBARA SPRUTMATERIAL

Lösningsmedelhaltiga lackfärger och vattenlösliga lackfärger Betser, lasyrer, impregneringar, oljor, klarlacker, syntetiska lacker, kulörta lacker, alkydlacker, grundfärger, elementlacker, hammarlacker, rostskyddsfärger, effektlacker, strukturlacker

6.2 INTE ANVÄNDBARA SPRUTMATERIAL

Material som innehåller kraftigt slipande komponenter, fasadfärger, lut och syrahaltiga beläggningsämnen. Brännbara beläggningsmaterial

6.3 FÖRBEREDELSE AV SPRUTMATERIALET

Tillverkarens anvisningar på färgförpackningen eller på särskilt blad med tekniska anvisningar skall beaktas!

Arbetsmaterialets renhet:

En absolut förutsättning för felfri funktion av finsprutningssystemet är att arbetsmaterialet är rent. Om man kan misstänka att arbetsmaterialet är förorenat är det lämpligt att filtrera arbetsmaterialet genom en finmaskig sil.

Tabell materialutspädning och munstyckset

SPRUTMATERIAL	VISKOSITET DIN-S*	MUNSTYCKSSET
Betser, lasyrer, im-pregneringar, oljor	Oförtunnat	2 - 3(0,8 mm - 1,3 mm)
Lösningsmedelhal-tiga lackfärger	15 - 45	3 - 4(1,3 mm 1,8 mm)
Vattenlösliga lack-färger	Tillverkarens an-visningar beaktas	4 - 5(1,8 mm- 2,2 mm)
Struktur- och effekt-lacker	Tillverkarens an-visningar beaktas	5 - 6(2,2 mm - 2,5 mm)
Kulöreffektmaterial,multikulörfärger	Tillverkarens an-visningar beaktas	6 - 7(2,5 mm - 2,7 mm)

* Använd en viskositetsmätbägare (art.nr 50342). Doppa mätbägaren för viskositet över kanten ned i sprutmaterialet. Lyft upp mätbägaren och mät i sekunder hur lång tid det tar innan vätskeströmmen bryts av.

7 INSTÄLLNING AV FÄRGSPRUTPISTOL

Observera: Tryck aldrig av avtryckarbygeln under inställning av luftmunstycket.

Vrid luftkappan (fig. 6, 3) till önskat sprutbildsläge.

A vågrät flatstråle

för vertikal sprutning

B lodrät flatstråle

för horisontell sprutning

C rundstrålande

för hörn och kanter samt svårtillgängliga ställen.

Sprutstrålens bredd kan ställas in med reglerringen (fig. 7):

Vridning åt höger

Bestäm materialmängd genom att vrida materialregleringsknappen.

Vridning åt vänster

→ ökad materialmängd

Vridning åt höger

→minskad materialmängd

7.3 INSTÄLLNING AV LUFTMÄNGDEN (BILD 9)

Luftmängden kan ökas eller minskas om luftmängdreglaget vrids.

Korrekt inställning för luft- och materialmängd är avgörande för finfördelningen och färgdimman.

7.4 INSTÄLLNING AV STIGRÖRET

Om stigröret har passats in korrekt kan nästan hela behållarens innehåll sprutas.

Vid arbete på liggande objekt: Vrid stigröret framåt. (bild 10 A)

Vid sprutning av objekt över huvudhöjd:

Vrid stigröret bakåt. (bild 10 B)

8 IDRIFTTAGNING

Innan utrustningen ansluts till nätet bör kontrolleras att den på effektskylten angivna spänningen överensstämmer med nätpänningen. Anslutningen skall ske via en skyddskontakt, som överensstämmer med gällande föreskrifter.

1. Fäst luftslangen i pistolen med snabbkopplingen.
2. Skruva fast den andra änden på luftslangen i grundenheten (bild 11).
3. Skruva loss behållaren från pistolen.
4. Fyll på förberedande beläggningsmaterial.

1. Fäst filtret i stigröret (bild 12, 1).
2. Skruva fast behållaren i pistolen.
3. Sätt i el-kontakten.
4. Slå om huvudbrytaren på aggregatet.

Apparaten är nu driftsredo.

9 SPRUTTEKNIK

Tryck avtryckarbygel av sprutpistolen.

Gör ett sprutprov på en bit kartong för att ställa in sprutbild, sprutstrålens bredd, material- och luftmängd korrekt.

Håll sprutpistolen lodrätt och på ett konstant avständ av ca 3 – 10 cm från föremålet som skall besprutas. (Bild 13)

Färgpistolen skall ges en likförmig rörelse endera i tvärled eller upp och ned. Om färgpistolen förs med en likförmig rörelse erhålles en jämn ytkvalitet.

Börja utanför sprutobjektet och undvik avbrott inom området för sprutobjektet.

Vid för stor färgdimbildning skall luft- och materialmängden samt avständet till objektet optimeras.

10 ARBETSAVBROTT

1. Vrid materialregleringsknappen åt höger så långt det går. Då är färgsprutpistolen säkrad mot oavsiktlig manövrering.
2. Stäng av apparaten med huvudbrytaren på basenheten.
3. Sätt i sprutpistolen i pistolhållaren på apparaten.

Närdu använders snabbtorkande eller tvåkomponents sprutmaterial, måste anläggningen spolas med ett lämpligt rengöringsmedel, eftersom den annars måste rengöras till stora kostnader eller riskerar att bli skadad.

Viktigt: Genom uppvärmningen kan brukstiden förändras för materialet. Kontakta därför materialtillverkaren.

11 TRANSPORT

1. Linda nätkabeln runt basenheten.
2. Sätt i sprutpistolen i pistolhållaren på apparaten.
3. Skruva loss luftslangen från grundenheten.
4. Rulla upp luftslangen och håll ihop den med fästbandet.

12 AVSTÄNGNING OCH RENGÖRING

1. Stäng av aggregatet.
2. Skruva av behållaren.

Häll tillbaka den resterande färgen i originalfärgburken.

1. Vrid ut stigröret med behållarpackningen. (Bild 14)

Med den medföljande borstsatsen kan sprutpistolen rengöras mycket effektivt (exempel se bild 15 och 16).

1. Rengör stigröret och sugmuffen med rengöringsborste (bild 15).
2. Rengör luftningshålet. (Bild 14, 2)

OBS! Rengör aldrig tätningar, membran och munstycks- eller lufthål på sprutpistolen med vassa metallföremäl. Luftningsslang och membran är endast till viss del beständiga mot lösningsmedel. Lägg inte ner dem i lösningsmedel utan torka bara av dem.

1. Skruva loss reglerringen (bild 2, 4) och ta bort luftkappan (3) och fjäderplattan (5).
2. Skruva loss munstycket (fig. 3).
3. Rengör luftkappan, munstycket och nälen med borste och lösningsmedel resp. vatten (fig. 16).

Rengör mellanrummet vid nälen extra noga (bild 16, 7).

1. Rengör sprutpistolen och behållaren utvändigt med en trasa dränkt i lösningsmedel eller vatten. Använd universalborsten för gängan (bild 16, 6).
2. Olja de märkta punkterna lätt med silikonfri olja (bild 17).
3. Montera ihop delarna igen (se "Hopsättning").

12.1 HOPSÄTTNING

OBS! Följ noga nedan beskrivna steg för monteringen. Annars kan pistolen ska- das.

1. Sätt i munstycket i pistolen och dra fast det.
2. Sätt i fjäderplattan och luftkappan och skruva på reglerringen på pistolen.
3. Vrid stigröret med behållartätningen i pistolkroppen.

Om färgsprutpistolen inte ska användas under en längre tid ska den konserveras med silikonfri olja efter rengöringen.

13 UNDERHÅLL

13.1 LUFTFILTER

OBS! Använd aldrig apparaten med smutsigt luftfilter eller utan luftfilter, smuts kan sugas in och påverka apparatens funktion. Luftfilterindikatorn lyser rött när luftfiltret behöver bytas.

1. Dra ur nätkontakten.
2. Öppna luftfiltrets käpa (vänster och höger) (bild 18).
3. Rengör (renblås) luftfiltret (bild 18, 1) eller byt ut det beroende på hur smutsigt det är.

13.2 AVLUFTNINGSVENTIL

Gör så här om färg har trängt in i luftslangen:

1. Dra av luftningsslangen (bild 19, 1) upptill från pistolen. Skruva på ventilkåpan (2). Ta ut membranet (3). Rengör alla delar noggrant.

OBS! Luftningsslang och membran är endast till viss del beständiga mot lösningsmedel. Lägg inte ner dem i lösningsmedel utan torka bara av dem.

1. Sätt i membranet med stiftet framåt i ventillocket.
2. Ställ pistolkroppen på huvudet och skruva på ventillocket underifrån.
3. Sätt luftningsslangen på ventilkåpan och på nippeln på pistolen.

13.3 PISTOL

Information om underhåll finns i bruksanvisningen för pistolen.

14 STÖRNINGSAVHJÄLPNING

STÖRNING ORSAK ÅTGÄRD
Aggregatet fungerar inte	Ingen ström i eluttagetAggregatet överhettat	Kontrollera eluttagetDra ur nätkontakten, låt aggregatet svalna i 30 minuter, böj inte luftslangen, kontrollera luftfiltret, täck inte över öppningarna till luftinsuget
Inget sprutmaterial kommer ut ur munstycket	Munstycket igensattFör låg materialmängd inställdBehållarpackningen är skadadFör lågt tryck i behållarenBehållaren tomLuftslangen lös/skadadStigröret sitter löstStigröret / stigrörsfilter igensattAvluftningshålet på stigröret igensattMembran klibbigt	RengörÖka mängdenByt utDra åt behållarenFyll påSätt i eller bytAnslutRengörRengörDemontera och rengör (se avsnitt 13.2)
Sprutmaterial droppar efter ur munstycket	Luftkåpa, munstycke eller nål smutsigSlitet munstyckeNålen sliten eller skadad	RengörBytByt nålen (se avsnitt 3.1)
För grov fi nfördelning	För mycket sprutmaterialMunstycket igensattSprutmaterialet för tjockflytandeFör lågt tryck i behållarenLuftfiltret mycket igensattFör liten luftmängdLuftslang skadad	Minska mängdenRengörSpäd ut merDra åt behållarenByt (se avsnitt 13.1)Öka mängdenKontrollera och byt vid behov
Sprutstrålen pulserar	Sprutmaterialet i behållaren håller på att ta slutLuftfiltret mycket igensattStigröret sitter löstStigröret / stigrörsfilter igensatt	Fyll påByt (se avsnitt 13.1)AnslutRengör
Sprutmaterial gardinbildning	För mycket sprutmaterial pålagtFör kort avståndFel munstyckset	Minska mängdenÖka avståndetAnvänd ett annat munstyckset
För mycket dimma från sprutmaterial (overspray)	För stort avstånd till sprutobjektetFör mycket sprutmaterialFör stor luftmängdBeläggningsmaterialet för kraftigt utspättFel munstyckset	Minska sprutavståndetMinska mängdenMinska mängdenMinska utspädningsgradenAnvänd ett annat munstyckset
Färg i luftningsslangen	Membran igensattMembran defekt	Rengör membranet (se avsnitt 13.2)Byt membranet (se avsnitt 13.2)

15 TILLBEHÖR OCH RESERVDELAR

1	0261 020 RN 30 förlängningsmunstycke för målning av element, längd 30 cm.
2	0261 023 WSL 50 sprutlans för renoverings- och reparationsarbeten, tak- och väggmålning. Materialtillförsel via vanlig trycktank.
3	524232	Tryckbehållare (2 l)
4	0261 024 WSL 60 sprutlans för beläggningsmaterial som inte kan bearbetas med en färgsprutpistol p.g.a. sina egenskaper som t.ex. flytande grovstruktur, beläggningar med flerfärgseffekt, dekorputs, struktur och sprutspackel m.m.
5	2434549	Munstyckset nr 2 (0,8 mm) kompl.
	2434550	Munstyckset, nr 3 (1,3 mm) kompl.
	2434551	Munstyckset, nr 4 (1,8 mm) kompl.
	2434552	Munstyckset, nr 5 (2,2 mm) kompl.
	2434553	Munstyckset, nr 6 (2,5 mm) kompl.
	2434554	Munstyckset, nr 7 (2,7 mm) kompl.

15.2 RESERVDELAR FINECOAT 9700 (BILD 21)

POS. BEST-NR. BENÄMNING

1 2434503 Filterlocksats

2 2434505 Luftfilter (4 styck)

3 2434506 Lock avläggningsfack

4 2442013 Luftslang

5 2430409 Rengöringsborstar, sats

6 2324 751 Fästband luftslang

15.3 RESERVDELAR ULTRAPISTOL (BILD 22)

POS. BEST-NR. BENÄMNING
1	2434391 Servicesats framdel
2	2434393 Servicesats luftventil
3	2434390 Servicesats HVLP-pistol
4	2441860 Servicesats luftreglering
5	2434392 Servicesats tätningar (3 st.)
6	2434389 Servicesats avtryckarbygel
7	2434388 Servicesats backventil
8	2434387 Suglock
9	2434386	Servicesats sugsystem
10	2434385	Behållarpackning (5 st.)
11	2434394	Behållare (1000 ml)
12	2441862	Membran (5 st.)

KONTROLL AV AGGREGATET

Av säkerhetsskäl rekommenderar vi att du låter experter kontrollera utrustningen vid behov, dock minst var 12:e månad, för att garantera säker drift.

Om utrustningen har tagits ur drift är det tillräckligt om denna kontroll utförs inför nästa driftstart.

Dessutom måste samtliga (ev. avvikande) nationella provnings- och underhållsföreskrifter beaktas.

Om någonting är oklart kan du gärna kontakta Wagners kundtjänst.

ANVISNINGAR OM PRODUKTANSVARET

På grund av en EU-förordning som gäller från den 1 januari 1990 ansvarar tillverkaren för sin produkt endast under förutsättning att alla delar kommer från eller godkänts av denne samt när aggregatet har monterats och används på rätt sätt.

Vid användning av främmande tillbehör och reservdelar kan tillverkarens ansvar helt eller delvis bortfalla, i extrema fall kan användning av hela aggregatet förbjudas av ansvarig myndighet (fackförbund och yrkesinspektionen).

Med original WAGNER-tillbehör är du garanterad att alla säkerhetsföreskrifter är uppfyllda.

SKROTNINGSANVISNINGAR

Enligt EG-direktiv 2012/19/EU för skrotning av förbrukade elartiklar och dess motsvarighet i nationell miljölagstiftning, får denna produkt inte kastas i hushållssoporna utan måste lämnas för miljöriktig återvinning enligt gällande lagstiftning.

En skrotad produkt från WAGNER återtas av oss eller våra representanter och skrotas på ett miljöriktigt sätt. Ta i ett sådant fall kontakt med någon av våra serviceverkstäder, någon av våra representanter eller direkt med oss.

3 + 2 ÅRS GARANTI PÅ DENNA WAGNER GÖR-DET-SJÄLV-PRODUKT

(Datum 03.03.2022)

WAGNER ger uteslutande den kommersiella kunden som har köpt produkten från en auktoriserad fackhandlare (nedan kallad „kunden“) en garanti för de produkter som anges på Internet på https://go.wagner-group.com/3plus2-info utöver de lagstadgade garantibestämmelserna, såvida det inte finns ett garantiundantag.

Garantitiden för WAGNER-produkter (utrustningar) inom hantverkarområdet är 36 månader och börjar från och med inköpsdatumet för det första köpet. Garantitiden förlängs med ytterligare 24 månader om produkten registreras inom 28 dagar från inköpsdatum på https://go.wagner-group.com/3plus2.

Vid kommersiell uthyrning, industriell användning (t.ex. användning i skiftverksamhet) eller motsvarande belastning är garantiperioden 12 månader på grund av den betydligt högre belastningen. I detta fall förbehåller vi oss rätten att göra en undersökning i det enskilda fallet och vid behov avslå garantin.

Om det uppstår fel i material, bearbetning eller kapacitet hos utrustningen inom garantitiden ska garantianspråk framställas ofördröjligen, dock senast inom 2 veckor efter det att felet upptäckts.

Detaljerade garantivillkor kan du få på begäran hos våra auktoriserade WAGNER-partners (se webbplats eller bruksanvisningar) eller i textform på vår webbplats:

Rätten till ändringar förbehålles

EU Konformitetsförklaring

Vi intygar och ansvarer för, att denna produkt överensstämmer med följande norm och dokument: 2006/42/EG, 2014/30/EU, 2011/65/EU, 2012/19/EU

Använta harmoniserade normer: EN 62841-1, EN 50580, EN IEC 55014-1, EN IEC 55014-2, EN IEC 61000-3-2, EN 61000-3-3, EN 62233

EU-konformitetsförklaringen medföljer produkten. Den kan vid behov beställas genom ordernummer 2434455.
