FineCoat 9700 - Verfspuit WAGNER - Gratis gebruiksaanwijzing en handleiding

Type product	HVLP-verfpistool (High Volume Low Pressure)
Merk	Wagner
Model	FineCoat 9700
Categorie	Verfpistool
Opgenomen vermogen	1150 W
Spanning	230 V ~ 50 Hz
Max. stroomverbruik	5 A
Gewicht (turbine, slang, pistool)	6,8 kg
Lengte luchtslang	7,6 m
Lengte netsnoer	4 m
Standaard spuitmondset	Nr. 4 (1,8 mm)
Capaciteit van de beker	1000 ml
Geluidsdrukniveau	80 dB(A) (onzekerheid K=3 dB(A))
Geluidsniveau in bedrijf	91 dB(A) (onzekerheid K=3 dB(A))
Trillingsniveau	< 2,5 m/s² (onzekerheid K=1,5 m/s²)
Beschermingsklasse	I
Max. producttemperatuur	43 °C
Spuittechnologie	HVLP (groot luchtvolume, lage druk)
Instellingen	Straalvorm (horizontaal, verticaal, rond), productdebiet, luchtdebiet
Luchtfilter	Met verstopindicator (licht rood op)
Onderhoud	Regelmatig reinigen van spuitmond, luchtfilter, ontluchtingsklep
Inbegrepen accessoires	Pistool, beker, luchtslang, reinigingsborstels, standaard spuitmondset
Garantie	3 jaar + 2 extra jaar na registratie (ambachtelijk gebruik)

Veelgestelde vragen - FineCoat 9700 WAGNER

Hoe het pistool reinigen na gebruik?

Schroef de beker los en leeg de verf. Verwijder de aanzuigbuis, demonteer de regelring, de luchtdop en de spuitmond. Reinig alle onderdelen met een borstel en geschikt oplosmiddel of water. Gebruik de meegeleverde borstels. Gebruik nooit scherpe metalen voorwerpen op de afdichtingen of spuitmonden. Na reiniging licht invetten met siliconenvrije olie als het apparaat wordt opgeborgen.

Welke soorten verf kan ik gebruiken met de FineCoat 9700?

U kunt oplosmiddelhoudende verven, watergedragen verven, afbijtmiddelen, beitsen, impregneermiddelen, oliën, vernissen, primers, lakken enz. gebruiken. Vermijd sterk schurende producten, gevelverven, zure of alkalische producten en brandbare producten (raadpleeg de technische fiches). De viscositeit moet worden aangepast aan de spuitmondset (zie tabel in de handleiding).

Hoe de straalvorm instellen?

Draai de luchtdop (fig. 6) voor een platte horizontale straal (toepassing van boven naar beneden), platte verticale straal (links naar rechts) of ronde straal (hoeken en randen). Gebruik de regelring om de straalbreedte te vergroten of te verkleinen: rechtsom draaien om te verbreden, linksom om te versmallen. Trek nooit de trekker tijdens het instellen.

Wat te doen als de verf niet uit de spuitmond komt?

Mogelijke oorzaken: spuitmond verstopt, te kleine hoeveelheid product, defecte bekerafdichting, geen druk in de beker, lege beker, ontluchtingsslang los of beschadigd, aanzuigbuis los of verstopt, membraan vastgeplakt. Oplossingen: spuitmond reinigen, hoeveelheid verhogen, afdichting vervangen, beker vastdraaien, vullen, ontluchtingsslang opnieuw aansluiten of vervangen, aanzuigbuis vastdraaien, filter en ontluchtingsopening reinigen, membraan demonteren en reinigen (zie paragraaf 13.2).

Hoe de spuitmondset vervangen?

Verwijder de regelring, de luchtdop en de veerplaat. Verwijder de spuitmond. Verwijder de productinstelknop en de veer. Verwijder de naald (indien moeilijk, draai de moer los). Monteer de nieuwe set in omgekeerde volgorde. Zorg ervoor dat u de juiste set gebruikt voor het producttype en de gewenste afwerking (referenties: #2 tot #7, van 0,8 mm tot 2,7 mm).

Hoe het luchtfilter reinigen?

Koppel het apparaat los. Open het deksel van het luchtfiltercompartiment (links en rechts). Verwijder het filter. Indien vervuild, reinig het door uitblazen of vervang het. Het filterindicatielampje brandt rood wanneer het verstopt is. Gebruik het apparaat nooit zonder filter of met een vervuild filter.

Wat is de aanbevolen spuitafstand?

Houd het pistool verticaal op een constante afstand van 3 tot 10 cm van het object. Beweeg het pistool gelijkmatig in transversale of verticale richting. Begin altijd buiten het object om begin- en eindstrepen te voorkomen.

Wat te doen bij overmatige verfnevel (overspray)?

Verklein de afstand tot het object (niet meer dan 10 cm), verminder de hoeveelheid product, verlaag het luchtdebiet, verdun het product minder (indien te verdund) of wissel de spuitmondset voor een geschikter model.

Hoe de ontluchtingsklep onderhouden?

Als er verf in de drukontlastingsslang komt, verwijder de slang van het pistoolhuis, draai de klepdop los, verwijder het membraan. Reinig alle onderdelen zorgvuldig zonder ze in het oplosmiddel te dompelen (gewoon afvegen). Monteer in omgekeerde volgorde: plaats het membraan met de nok naar voren in het deksel, draai het deksel van onderen vast en steek de slang terug.

Welke accessoires zijn beschikbaar voor de FineCoat 9700?

Optionele accessoires: spuitmondverlengstuk RN 30 (voor radiatoren), spuitlans WSL 50 (renovatie) met drukvaten (2 l), lans WSL 60 (speciale producten zoals pleisters) en verschillende spuitmondsets (ref. #2 tot #7). Reserveonderdelen: luchtfilter, luchtslang, borstelset, afdichtingen, membraan, beker, enz. (zie volledige lijst in de handleiding).

GEBRUIKSAANWIJZING FineCoat 9700 WAGNER

Vertaling van de originele gebruiksaanwijzing

Inhoudsopgave

1 VEILIGHEIDSVOORSCHRIFTEN \_\_\_\_ 36 Uitleg van de gebruikte symbolen

2 VERKLARENDE AFBEELDING 39

3 DE SPUITTIPSET KIEZEN 39

3.1 De spuittipset verwangen ____ 39

6.2 Niet-verwerkbare materialen 40

6.3 Voorbereiding van het materiaal 40

7 INSTELLING VAN DE VERFSPUITPISTOOL ____ 41

7.1 Instelling van het gewenste spuitpatroon ____ 41

7.2 Instellen van de materiaalhoeveelheide ____ 41

7.3 Instellen van de luchthoeveelheid ____ 41

7.4 Positioneer de stijgbuis 41

8 INBEDRIJFSTELLING 41

9 SPUITTECHNIEK 41

10 ARBEIDSONDERBREKING 42

11 TRANSPORT 42

12 BUITEN BEDRIJF STELLEN EN REINIGEN 42

12.1 Montage 42

13 ONDERHOUD 43

13.1 Luchtfilter 43

13.2 Ontluchtingsklep 43

13.3 Pistool 43

14 VERHELPEN VAN STORINGEN 44

15 ACCESSOIRES EN RESERVEONDERDELEN 45

15.1 Accessoires 45

15.2 Reserveonderdelen FineCoat 9700 ____ 45

15.3 Reserveonderdelen Ultra-pistool 45

Inspectie van het apparaat 46

Aanwijzing voor afvoer 46

Belangrijke aanwijzing m.b.t. productaansprakelijkheid _46

Garantieverklaring 46

CE-Verklaring van overeenstemming ____ 46

Europa – servicenetwerk 118

	Dit symbool duidt op een potentieel gevaar voor u, resp. het apparaat. Onder dit symbool vindt u belangrijke informatie over het vermijden van letsel en schade op het apparaat.
	Duidt toepassingstips en andere bijzonder nuttige aanwijzingen aan.

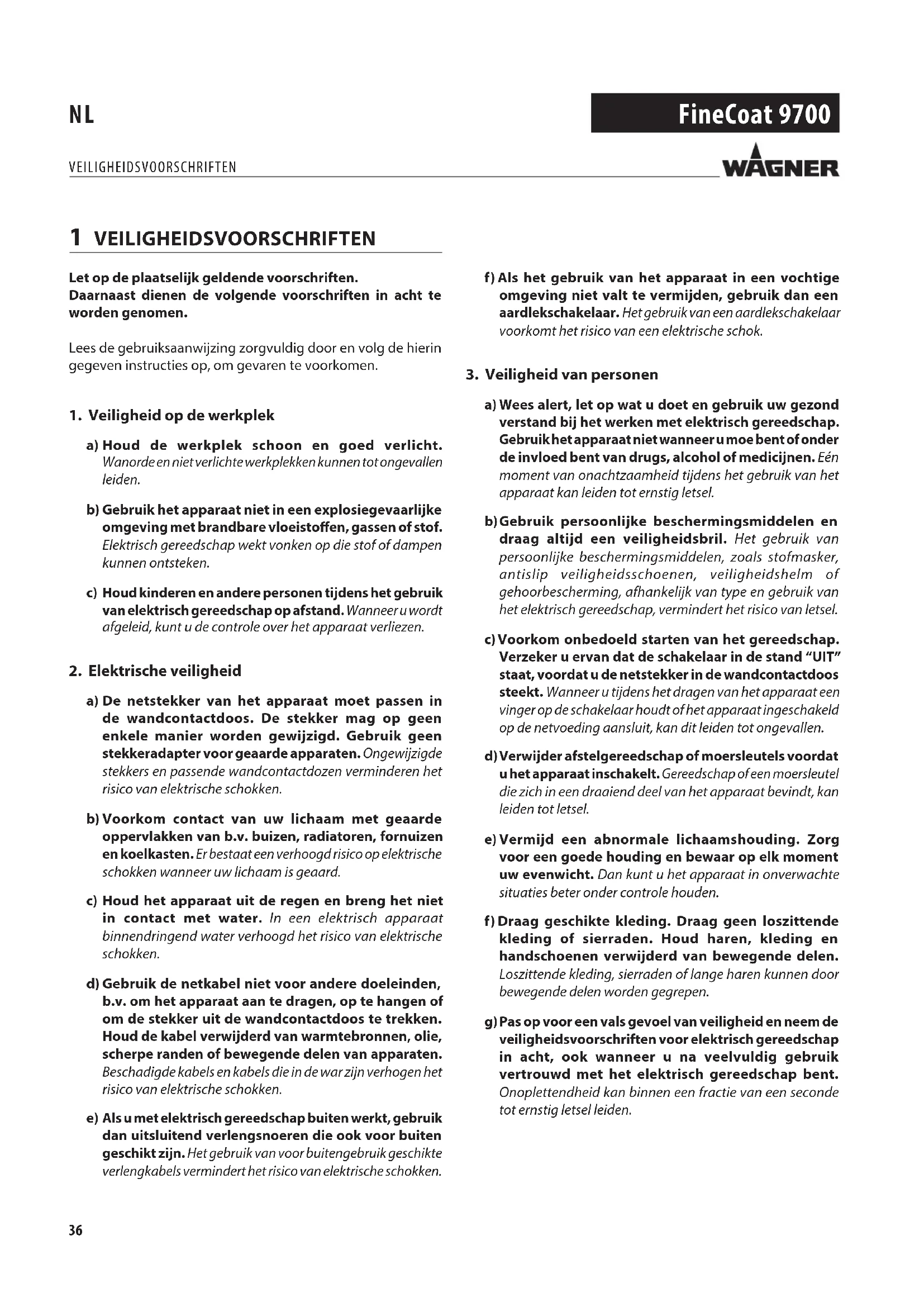

1 VEILIGHEIDSVOORSCHRIFTEN

Let op de plaatselijk geldende voorschriften.

Daarnaast dienen de volgende voorschriften in acht te worden genomen.

Lees de gebruiksaanwijzing zorgvuldig door en volg de hierin gegeven instructies op, om gevaren te voorkomen.

1. Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Wanorde en niet verlichte werkplekken kunnen tot ongevallen leiden.
b) Gebruik het apparaat niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap wekt vonken op die stof of dampen kunnen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik van elektrisch gereedschap op afstand. Wanneer u wordt afgeleid, kunt u de controle over het apparaat verliezen.

2. Elektrische veiligheid

a) De netstekker van het apparaat moet passen in de wandcontactdoos. De stekker mag op geen enkele manier worden gewijzigd. Gebruik geen stekkeradapter voor geaarde apparaten. Ongewijzigde stekkers en passende wandcontactdozen verminderen het risico van elektrische schokken.
b) Voorkom contact van uw lichaam met geaarde oppervlakken van b.v. buizen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken wanneer uw lichaam is geaard.
c) Houd het apparaat uit de regen en breng het niet in contact met water. In een elektrisch apparaat binnendringend water verhoogd het risico van elektrische schokken.
d) Gebruik de netkabel niet voor andere doeleinden, b.v. om het apparaat aan te dragen, op te hangen of om de stekker uit de wandcontactdoos te trekken. Houd de kabel verwijderd van warmtebronnen, olie, scherpe randen of bewegende delen van apparaten. Beschadigde kabels en kabels die in de war zijn verhogen het risico van elektrische schokken.
e) Als u met elektrisch gereedschap buiten werkt, gebruik dan uitsluitend verlengsnoeren die ook voor buiten geschikt zijn. Het gebruik van voor buitengebruik geschikte verlengkabels vermindert het risico van elektrische schokken.

f) Als het gebruik van het apparaat in een vochtige omgeving niet valt te vermijden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico van een elektrische schok.

3. Veiligheid van personen

a) Wees alert, let op wat u doet en gebruik uw gezond verstand bij het werken met elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Eén moment van onachtzaamheid tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.
b) Gebruik persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Het gebruik van persoonlijke beschermingsmiddelen, zoals stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming, afhankelijk van type en gebruik van het elektrisch gereedschap, vermindert het risico van letsel.
c) Voorkom onbedoeld starten van het gereedschap. Verzeker u ervan dat de schakelaar in de stand "UIT" staat, voordat u de netstekker in de wandcontactdoos steekt. Wanneer u tijdens het dragen van het apparaat een vinger op de schakelaar houdt of het apparaat ingeschakeld op de netvoeding aansluit, kan dit leiden tot ongevallen.
d) Verwijder afstelgereedschap of moersleutels voordat u het apparaat inschakelt. Gereedschap of een moersleutel die zich in een draaiend deel van het apparaat bevindt, kan leiden tot letsel.
e) Vermijd een abnormale lichaamshouding. Zorg voor een goede houding en bewaar op elk moment uw evenwicht. Dan kunt u het apparaat in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen loszittende kleding of sierraden. Houd haren, kleding en handschoenen verwijderd van bewegende delen. Loszittende kleding, sierraden of lange haren kunnen door bewegende delen worden gegrepen.
g) Pas op voor een vals gevoel van veiligheid en neem de veiligheidsvoorschriften voor elektrisch gereedschap in acht, ook wanneer u na veelvuldig gebruik vertrouwd met het elektrisch gereedschap bent. Onoplettendheid kan binnen een fractie van een seconde tot ernstig letsel leiden.

4. Zorgvuldige omgang met en gebruik van elektrisch gereedschap

a) Zorg dat u het apparaat niet overbelast. Gebruik voor uw werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische gereedschap werkt u beter en veiliger binnen het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Verwijder de stekker uit de wandcontactdoos voordat u afstellingen aan het apparaat uitvoert, accessoires vervangt of het apparaat aan de kant legt. Deze voorzorgsmaatregel voorkomt dat het apparaat onbedoeld wordt gestart.

d) Bewaar elektrisch gereedschap, wanneer het niet wordt gebruikt, buiten bereik van kinderen. Laat geen personen met het apparaat werken die daar niet mee vertrouwd zijn of die deze aanwijzingen niet hebben gelezen. Elektrisch gereedschap is gevaarlijk wanneer dit door onervaren personen wordt gebruikt.

e) Onderhoud het apparaat zorgvuldig. Controleer dat bewegende delen correct functioneren en niet klemmen en dat er geen onderdelen zijn gebroken of zodanig beschadigd dat de werking van het apparaat nadelig wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het apparaat repareren. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Gebruik elektrisch gereedschap, accessoires, hulpmiddelen enz. in overeenstemming met deze aanwijzingen en zoals voor dit specifieke type apparaat is voorgeschreven. Houd daarbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor ander dan het bedoelde gebruik kan leiden tot gevaarlijke situaties.

g) Zorg ervoor dat de grepen en greepvlakken schoon en vrij van olie en vet blijven. Gladde grepen en greepvlakken maken een veilig gebruik en controle over het elektrisch gereedschap in onverwachte situaties onmogelijk.

5. Service

a) Laat het apparaat uitsluitend repareren door gekwalificeerd technisch personeel en uitsluitend met originele onderdelen. Daarmee blijft de veiligheid van het apparaat gewaarborgd.

b) Wanneer het netsnoer van dit apparaat is beschadigd, moet dit door de fabrikant, zijn klantenservice of een gelijkwaardig gekwalificeerd persoon worden vervangen om gevaren te voorkomen.

Veiligheidsinstructie voor verfaanbreng-toestellen

1. Brand- en explosiegevaren Bij het spuiten van coatingmaterialen en de zelfstandige vorming van coatingmateriaal- en oplosmiddeldampen ontstaan brandbare gassen in het werkbereik (gevarenzone). Brand- en explosiegevaar door ontstekingsbronnen in deze gevarenzone. Het elektrisch aangedreven spuittoestel bevat zelf mogelijke ontstekingsbronnen (vonkenvorming door motor bij het in- en uitschakelen, op de stekker bij het in- en uitsteken, op de spuitpistool door mogelijke statische elektriciteit)

-> Toestel mag niet in industriële werkplaatsen, die onder de explosiebescherming vallen, gebruikt worden.

-> Basistoestel en netaansluiting moeten zich buiten de gevarenzone bevinden.

-> Geen brandbare coatingmaterialen en reinigingsmiddelen gebruiken -> Productgegevensbladen in acht nemen!

-> Verf- of oplosmiddelvat in de buurt van het toestel altijd dicht afsluiten.

-> In de gevarenzone mogen geen ontstekingsbronnen zoals open vuur, aangestoken tabakswaar, gloeiende draden, hete oppervlakken, vonken bijv. door haakse slijper enz. aanwezig zijn.

-> Bij de toestelreiniging met oplosmiddel niet in een reservoir met kleine opening (spongat) spuiten. Gevaar door vorming van een explosief gas/luchtmengsel. Het reservoir waarin gespoten wordt moet geaard zijn.

1. Attentie: Gevaar voor verwonding! Richt het spuitpistool nooit op uzelf, op andere personen en dieren.

2. Bij spuitwerkzaamheden ademhalingsbescherming dragen. Men dient de gebruiker een ademhalingsmasker ter beschikking te stellen. Ter voorkoming van beroepsziekten dienen bij bereiding, verwerking en reiniging van de apparaten de verwerkingsvoorschriften van de fabrikant van de gebruikte stoffen, oplosmiddelen en reinigingsmiddelen in acht te worden genomen. Ter bescherming van de

huid zijn beschermkleding, handschoenen en eventuele huidcrème nodig.

1. Attentie: Bij werkzaamheden met het verfspuitsysteem in gesloten ruimten alsmede in de buitenlucht dient erop te worden gelet dat er geen oplosmiddeldampen naar de motorventilator toe worden gedreven of oplosmiddelhoudende dampen in de omgeving van het verfspuitsysteem worden gevormd. De motorventilator dient op de van het te spuiten object af gerichte kant te worden geplaatst. Houd in de buitenlucht rekening met de windrichting. Bij werkzaamheden in gesloten ruimten moet er voor voldoende ventilatie worden gezorgd om de oplosmiddeldampen te kunnen afvoeren. Er dient een minimale afstand tussen motorventilator en te spuiten object van 3 m te worden aangehouden.
2. Attentie: De verfspuit is niet tegen opspattend water beschermd. Hij mag noch bij regen in de buitenlucht worden gebruikt noch met water worden afgespoten en evenmin in een vloeistof worden gedompeld. Gebruik het apparaat niet in een vochtige of natte omgeving.
3. Het apparaat mag uitsluitend worden gebruikt met goede werkend ventiel. Stop het gebruik van het apparaat wanneer er verf in de ventilatieslang (Afb.1, Pos. 4) omhoog komt! Demonteer en reinig de ventilatieslang, het ventiel en het membraan; vervang zonodig het membraan (zie paragraaf 13.2).
4. Gevuld spuitpistool niet legen.
5. Afzuiginstallaties dienen overeenkomstig de plaatselijke voorschriften op verantwoordelijkheid van de opdrachtgever te worden gerealiseerd.
6. De te coaten werkstukken moeten geaard zijn.
7. Houd rekening met gevaren die het gevolg kunnen zijn van het verspoten materiaal en neem tevens de aanwijzingen op de verpakking of van de fabrikant van het materiaal in acht.
8. Verspuit geen materialen waarvan u de eventuele gevaren niet kent.
9. Voor demontage van de spuitopzet, druk door opendraaien van het reservoir ontlasten.
10. Trek voor alle werkzaamheden de stekker uit het stopcontact.
11. Werkzaamheden of reparaties aan de elektrische uitrusting mag men uitsluitend door een gediplomeerd elektricien laten uitvoeren. Ook dan wanneer er instructies in de

gebruiksaanwijzing staan. Voor onvakkundige installatie wordt geen aansprakelijkheid aanvaard.

1. Ga niet op het apparaat zitten of staan.Gevaar voor kantelen en breuk!
2. De snelsluitingen op de slang en op het spuitpistool worden tijdens gebruik heet. Vermijd huidcontact met de snelsluitingen als deze heet zijn. Laat de snelsluitingen afkoelen voordat u het spuitpistool van de slang loskoppelt.
3. Alleen onderdelen gebruiken die door de fabrikant zijn goedgekeurd. Indien er onderdelen worden gebruikt die niet aan de minimale technische eisen voldoen, draagt de gebruiker alle risico's en alle aansprakelijkheid.

2 VERKLARENDE AFBEELDING (AFB. 1)

POS. BENAMING

1 Pistool compl.
2 Instelling spuitstraalbreedte
3 Luchtkap (voor instellen van de werkrichting)
4 Ventilatieslang
5 Ventiel
6 Reservoirafdichting
7 Stijgbuis
8 Reservoir
9 Trekker
10 Materiaalregeling
11 Luchtregeling
12 Luchtslang
13 Draaggreep
14 Aan/uit-schakelaar (I = AAN, 0 = UIT)

3 DE SPUITTIPSET KIEZEN

Uw HVLP-verfspuitpistool moet voorzien zijn van de juiste spuittipset voor de uit te voeren werkzaamheden. Een spuittipset bestaat uit een naald (1), een spuittip (2) en een luchtkap (3).

U kiest uw spuittipset op basis van twee criteria: Het soort te spuiten materiaal en de gewenste oppervlakteafwerking. De tabel op de volgende pagina helpt u bij het maken van de juiste keuze.

POS. BENAMING

15 Luchtfilter-indicator (licht rood als het hoofdluchtfilter verstopt is)
16 Luchtslangaansluiting
17 Opbergvak voor kleine onderdelen/toebehoren
18 Pistoolhouder
19 Klem voor het vastzetten van de opgerolde stroomkabel
20 Netsnoer
21 Deksel luchtfilter (links en rechts)
22 Bevestigingsband om de opgerolde luchtslang bij el- kaar te binden
23 Stijgbuisfilter grof (wit)
24 Reinigingsborstel (4 st.)

3.1 DE SPUITTIPSET VERVANGEN

1. Verwijder de regelring (afb. 2, 4), de luchtkap (3) en de veerplaat (5).
2. Verwijder de spuittip. (Afb. 3)
3. Verwijder de materiaal-regelknop (afb. 4, 6) en de veer (7).
4. Verwijder de naald (afb. 5, 1).

Als de naald er niet gemakkelijk uit glijdt, draai dan de moer los (afb. 5, 8) om beschadiging van de naald of de dichting te voorkomen.

1. De montage van de nieuwe spuittipset gebeurt in omgekeerde volgorde.

Spanning: 230 V~, 50 Hz
Opgenomen vermogen: 1150 W
Max. opgenomen vermogen 5 A
Spuittipset (standaard) Nr. 4 (1,8 mm)
Reservoirinhoud: 1000 ml
Luchtslang: 7,6 m
Netsnoer: 4 m
Isolatieklasse: 43 °C
Maximaal toegestane temperatuur van de coatingstof	I
Geluidsdrukniveau:*Onzekerheid K:	80 dB (A)3 dB (A)
Geluidsdrukvermogen:*Onzekerheid K:	91 dB (A)3 dB (A)
Trillingsniveaus:Onzekerheid K:	<2,5 m/s^2 1,5 m/s^2
Gewicht (motorventilator, lucht-slang en spuitpistool): 6,8 kg

* De geluidsemissiewaarde werd volgens EN 62841-1 vast-gesteld.

5 INTRODUCTIE IN HET SPUITEN VOLGENS HET HVLP-PROCÉDÉ

HVLP (High Volume Low Pressure) is een lage druk-spuittechniek, die met een groot luchtvolume en lage luchtdruk werkt. Het voordeel van deze spuittechniek ligt in de geringe verfnevelvorming. Daardoor worden de afdekkingswerkzaamheden tot een minimum gereduceerd.

Ten opzichte van het conventionele verfspuiten wordt een hoog rendement en een optimale oppervlaktekwaliteit bereikt terwijl het milieu tegelijkertijd wordt ontzien.

Beschrijving van de werking

Het verfspuitsysteem bestaat uit een motorventilator, die verstuiverlucht via een luchtslang naar een spuitpistool transporteert.

In het spuitpistool wordt een deel van de verstuiverlucht gebruikt om het verfreservoir onder druk te zetten. Door deze druk wordt de coatingstof via de stijgbuis naar de spuitkop getransporteerd en daar met de resterende verstuiverlucht verstoven.

Alle voor de werkzaamheden noodzakelijke instellingen (bijv. materiaalhoeveelheid) kunnen eenvoudig direct op het pistool aangebracht worden.

6 MATERIAAL

6.1 VERWERKBARE MATERIALEN

Oplosmiddelhoudende en met water verdunbare lakken en verven

Beitsen, lazuurverven, impregneringen, oliën, transparante lakken, kunstharslakken, gekleurde lakken, alkydharslakken, primers, radiatorlakken, hamerslaglakken, roestwerende verven, effectlakken, structuurlakken

6.2 NIET-VERWERKBARE MATERIALEN

Materialen die sterk schurende bestanddelen bevatten, façadeverf, logen en zuurhoudende coatingmaterialen.

Brandbare coatingmaterialen.

6.3 VOORBEREIDING VAN HET MATERIAAL

Raadpleeg de verwerkingsinstructies van de fabrikant op de verpakking of de gebruiksaanwijzing van het materiaal!

Reinheid van het materiaal:

Voor een storingsvrije werking van het fijne sproeisysteem is de reinheid van het materiaal doorslaggevend. Bestaan er met betrekking tot de zuiverheid van het materiaal twijfels, is het raadzaam het materiaal door een fijne zeef te filteren.

TABEL MET MATERIAALVERDUNNING / SPUITTIPSET

MATERIAAL	VISCOSITEIT DIN-S*	SPUITTIPSET
Beitsen, lazuurver-ven, impregneringen, oliën	onverdund	2 - 3(0,8 mm - 1,3 mm)
Oplosmiddelhouden-de lakken en verven	15 - 45	3 - 4(1,3 mm 1,8 mm)
Met water verdunba-re lakken en verven	Instructies van de fabrikant volgen	4 - 5(1,8 mm- 2,2 mm)
Structuur- en effect-lakken	Instructies van de fabrikant volgen	5 - 6(2,2 mm - 2,5 mm)
Materialen met kleureffect en meerk-leurige verven	Instructies van de fabrikant volgen	6 - 7(2,5 mm - 2,7 mm)

* Gebruik een viscositeitsmaatbeker (P/N 50342). Dompel de viscositeitmeetbeker (16) tot boven de rand onder in het materiaal. Til de meetbeker op en meet de tijd in seconden tot het moment dat de vloeistofstraal tijdens het leeglopen wordt onderbroken.

7 INSTELLING VAN DE VERFSPUITPISTOOL

7.1 INSTELLING VAN HET GEWENSTE SPUITPATROON (AFB. 6)

Attentie: Nooit tijdens het instellen van de luchtkap de trekker overhalen.

Draai de luchtkap (afb. 6, 3) naar de gewenste spuitbeeldpositie.

A horizontale vlakke straal

voor het verticaal op- brengen van verf

voor het horizontaal opbrengen van verf

C ronde straal

voor hoeken en randen en voor moeilijk be- reikbare plaatsen.

Met de regelring kan de straalbreedte ook worden aangepast (afb. 7):

naar rechts draaien

→ brede spuitstraal

naar links draaien

→smallere spuitstraal

7.2 INSTELLEN VAN DE MATERIAALHOEVEELHEID (AFB. 8)

Stel de materiaalhoeveelheid in door aan de materiaal-regelknop te draaien.

naar links draaien

→ grotere materiaalhoeveelheid

naar rechts draaien

→kleinere materiaalhoeveelheid

7.3 INSTELLEN VAN DE LUCHTHOEVEELHEID (AFB. 9)

Het luchtvolume kan worden vergroot of verkleind door de luchthoeveelhedenregeling te draaien.

De correcte instelling van lucht- en materiaalhoeveelheid is beslissend voor verstuiving en verfnevelvorming.

7.4 POSITIONEER DE STIJGBUIS

Bij een juiste stand van de stijgbuis kan de inhoud van het reservoir nagenoeg zonder restant worden verspoten.

Bij spuitwerkzaamheden op liggende voorwerpen:

Stijgbuis naar voren draaien. (Afb. 10 A)

Bij spuitwerkzaamheden boven het hoofd:

stijgbuis naar achteren draaien. (Afb. 10 B)

8 INBEDRIJFSTELLING

Op het elektrisch net aan te sluiten na of de netspanning met de aangegeven bedrijfsspanning op het ken-plaatje overeenstemt.

Gebruik voor de aansluiting een reglementair geaard veiligheidsstopcontact.

1. Bevestig de luchtslang met de snelsluiting aan het pistool.
2. Draai het andere uiteinde van de luchtslang op het basisapparaat vast. (Afb. 11)
3. Schroef het reservoir van het pistool.
4. Voorbereid coatingmateriaal vullen.

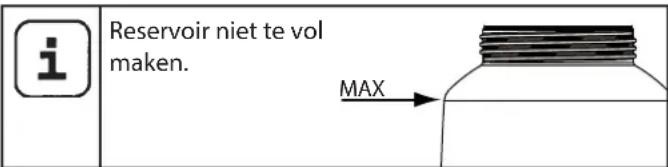

Reservoir niet te vol maken. MAX

1. Filter op de stijgbuis aanbrengen (afb. 12, 1)
2. Schroef het reservoir stevig op het pistool.
3. Netsnoer insteken.
4. Bedien de hoofdschakelaar van het apparaat. Het apparaat is nu bedrijfsklaar.

9 SPUITTECHNIEK

Trekker aan het verfspuitpistool overhalen.

Voer op een stuk karton een spuittest uit, om spuitbeeld, spuitstraalbreedte, materiaal- en luchthoeveelheid correct in te stellen.

Hou het spuitpistool verticaal en op gelijke afstand van ca. 3 - 10 cm van het te spuiten object. (Afb. 13)

Beweeg het spuitpistool met gelijkmatige bewegingen ofwel in dwarse richting ofwel op en neer. Een gelijkmatige geleiding van het pistool zorgt voor een uniform op-pervlak.

Met spuiten beginnen buiten het te verver object en onderbrekingen binnen het object vermijden.

Bij een te grote verfnevelvorming moeten de hoeveelheid lucht en materiaal alsook de afstand tot het object geoptimaliseerd worden.

1. Draai de materiaalregel-knop zo ver mogelijk naar rechts. Zo is het verfspuitpistool beveiligd tegen onbedoeld bedienen.
2. Apparaat met hoofdschakelaar op het basisapparaat uitschakelen.
3. Spuitpistool in pistoolopname op het apparaat steken.

Bij gebruik van sneldrogend of tweecomponentenbedekkingsmateriaal moet het apparaat binnen de verwerkingstijd met een geschikt reinigingsmiddel worden doorgespoeld, omdat het apparaat anders alleen nog met zeer veel moeite kan worden gereinigd of zelfs wordt beschadigd.

Belangrijk: Door de verwarming kan de perstijd van het materiaal veranderen. Overleg daarom met de materiaalfabrikant.

11 TRANSPORT

1. Netsnoer om het basisapparaat wikkelen.
2. Spuitpistool in pistoolopname op het apparaat steken.
3. Schroef de luchtslang los van het basisapparaat.
4. Rol de luchtslang op en bind deze met de bevestigingsband bij elkaar.

12 BUITEN BEDRIJF STELLEN EN REINIGEN

1. Schakel het apparaat uit.
2. Draai het reservoir los.

Resterende materiaal in het reservoir in oorspronkelijke reservoir ledigen.

1. Stijgbuis met reservoirafdichting uitdraaien. (Afb. 14)

Het spuitopzetstuk kan met de meegeleverde borstelset (voorbeelden afb. 15 en 16) bijzonder effectief worden gereinigd.

1. Reinig de stijgbuis en de aanzuig-aansluiting met een reinigingsborstel. (Afb. 15)
2. Reinig de ontluchtingsboring (Afb. 14, 2)

LET OP! Reinig nooit afdichtingen, membraan en spuit- of luchtopeningen van het spuitpistool met spitse metalen voorwerpen.

Luchttoevoerslang en membraan zijn slechts beperkt oplosmiddelbestendig. Niet in oplosmiddel leggen, maar alleen afvegen.

1. Draai de regelring (afb. 2, 4) los; verwijder de luchtkap (3) en de veerplaat (5).

2. Schroef de spuittip los. (Afb. 3)

3. Reinig de luchtkap, de spuittip en de naald met een borstel en oplosmiddel of water. (Afb. 16)

Tussenruimtes op de naald bijzonder zorgvuldig reinigen (afb. 16, 7)

1. Maak de buitenzijde van spuitpistool en reservoir schoon met een in oplosmiddel resp. water gedrenkte doek. Gebruik de universele borstel voor de schroefdraad (afb. 16, 6).
2. Smeer de gemarkeerde punten lichtjes met siliconenvrije olie (afb. 17).
3. Zet alle delen weer in elkaar (zie "Montage").

12.1 MONTAGE

LET OP! Volg de hieronder beschreven stappen voor de montage precies op. Anders kan het pistool worden beschadigd.

1. Plaats de spuittip in het pistool en draai deze vast.
2. Plaats de veerplaat en de luchtkap en schroef de regelring op het pistool.
3. Stijgbuis met reservoirafdichting in pistoollichaam draaien.

Wanneer het verfspuitpistool gedurende langere tijd niet wordt gebruikt, dan moet er na de reiniging een conservering met siliconenvrije olie worden uitgevoerd.

13 ONDERHOUD

13.1 LUCHTFILTER

Pas op! Apparaat nooit met vervuild of ontbrekend luchtfilter gebruiken, er zou vuil aangezogen kunnen worden en het bedrijf van het apparaat beïnvloeden. De luchtfilter-indicator licht rood op zodra het luchtfilter moet worden vervangen.

1. Verwijder de netstekker.
2. Open het deksel van het luchtfilter-compartiment (links en rechts) (afb. 18).
3. Afhankelijk van de mate van vervuiling van het luchtfilter (afb. 18, 1) moet u het reinigen (uitblazen) of vervangen.

13.2 ONTLUCHTINGSKLEP

Indien verf in de luchttoevoerslang ingedrongen is, gaat u als volgt te werk:

1. Trek de ventilatieslang (Afb. 19, 1) boven van het pistoollichaam af. Draai het ventieldeksel (2) los. Verwijder het membraan (3). Reinig alle delen zorgvuldig.

LET OP! Luchttoevoerslang en membraan zijn slechts beperkt oplosmiddelbestendig. Niet in oplosmiddel leggen, maar alleen afvegen.

1. Membraan met pen vooruit in het klepdeksel zetten.
2. Pistoollichaam ondersteboven zetten en klepdeksel van onder aanschroeven.
3. Steek de ventilatieslang op het ventieldeksel en op de nippel op het pistoollichaam.

13.3 PISTOOL

Informatie over onderhoud vindt u in de handleiding van het pistool.

14 VERHELPEN VAN STORINGEN

STORING OORZAAK OPLOSSING
Apparaat loopt niet aan	•Geen netspanning aanwezig•Het apparaat is oververhit	•Controleren•Verwijder de netstekker, laat het apparaat ca. 30 minuten afkoelen, slang niet knikken, luchtfilter controleren, aanzuigsleuven niet afdekken
Er komt geen materiaal uit de spuitkop	•Spuitkop verstopt•Te geringe materiaalhoeveelheid ingesteld•Reservoirdichting beschadigd•Geen drukopbouw in het reservoir•Reservoir leeg•Luchttoevoerslang los/beschadigd•Stijgbuis los•Stijgbuis / stijgbuisfilter verstopt•Ontluchtingsboring verstopt•Membraan vastgeplakt	•Reinigen•Hoeveelheid verhogen•Vervangen•Reservoir vastdraaien•Bijvullen•Insteken of vervangen•Insteken•Reinigen•Reinigen•Demonteren en reinigen (zie paragraaf 13.2)
Materiaal druppelt na uit de spuitkop	•Luchtkap, mondstuk of naald vervuild•Spuitkop versleten•Naald versleten of beschadigd	•Reinigen•Vervangen•Vervang de naald (zie paragraaf 3.1)
Te grove verstuiving	•Materiaalhoeveelheid te hoog•Spuitkop vuil•Materiaal te dikvloeibaar•Te lage drukopbouw in het reservoir•Luchtfilter sterk vervuild•Te geringe luchthoeveelheid•Luchtslang beschadigd	•Hoeveelheid verlagen•Reinigen•Verder verdunnen•Reservoir vastdraaien•Vervangen (zie paragraaf 13.1)•Hoeveelheid verhogen•Controleren en indien nodig vervangen
Spuitstraal pulseert	•Materiaal in het reservoir is bijna vop•Luchtfilter sterk vervuild•Stijgbuis los•Stijgbuis / stijgbuisfilter verstopt	•Bijvullen•Vervangen (zie paragraaf 13.1)•Insteken•Reinigen
Materiaal vormt tot uitlopers	•Teveel materiaal opgebracht•Te geringe afstand•Verkeerde spuittipset	•Hoeveelheid verlagen•Afstand vergroten•Gebruik een andere spuittipset
Teveel materiaalnevel (Overspray)	•Afstand tot het spuitobject te groot•Materiaalhoeveelheid te hoog•Te grote luchthoeveelheid•Coatingmateriaal te sterk verdund•Verkeerde spuittipset	•Spuitafstand verkleinen•Hoeveelheid verlagen•Hoeveelheid verlagen•Verdunningsgraad verlagen•Gebruik een andere spuittipset
Verf in de ventilatieslang	•Membraan vuil•Membraan defect	•Membraan reinigen (zie paragraaf 13.2)•Membraan vervangen (zie paragraaf 13.2)

15 ACCESSOIRES EN RESERVEONDERDELEN

15.1 ACCESSOIRES (AFB. 20)

POS. BESTELNR. BENAMING

1 0261 020 RN 30 VERLENGSPUITTIP voor radiatorcoating, lengte 30 cm.
2 0261 023 WSL 50 SPUITLANS voor renovatie- en reparatiewerkzaamheden, plafonds en muren. Materiaaltoevoer via standaard druktank
3 524232 Drukvat (2 l)
4 0261 024 WSL 60 SPUITLANS voor coatingstoffen die vanwege hun aard niet met een verfspuitpistool kunnen worden verwerkt, zijn bijvoorbeeld: Vloeibare rauhfaser, meerkleurige coating, decoratieve pleisters, structuur- en spuitpleisters, etc.
5 2434549 Spuittipset, #2 (0,8 mm) cpl.
2434550 Spuittipset, #3 (1,3 mm) cpl.
2434551 Spuittipset, #4 (1,8 mm) cpl.
2434552 Spuittipset, #5 (2,2 mm) cpl.
2434553 Spuittipset, #6 (2,5 mm) cpl.
2434554 Spuittipset, #7 (2,7 mm) cpl.

15.2 RESERVEONDERDELEN FINECOAT 9700 (AFB. 21)

POS. BESTELNR. BENAMING

1 2434503 Filterafdekking-set
2 2434505 Luchtfilter (4 stuks)
3 2434506 Deksel legvak
4 2442013 Luchtslang
5 2430409 Set reinigingsborstels
6 2324 751 Bevestigingsband luchtslang

15.3 RESERVEONDERDELEN ULTRA-PISTOOL (AFB. 22)

POS. BESTELNR. BENAMING

1 2434391 Serviceset voorste deel
2 2434393 Serviceset luchtklep
3 2434390 Serviceset HVLP-pistool
4 2441860 Serviceset luchtregeling
5 2434392 Serviceset dichtingen (3 stuks)
6 2434389 Serviceset handbeugel
7 2434388 Serviceset terugslagklep
8 2434387 Aanzuigdeksel
9 2434386 Serviceset aanzuigsysteem
10 2434385 Reservoirafdichting (5 stuks)
11 2434394 Reservoir (1000 ml)
12 2441862 Membraan (5 stuks)

INSPECTIE VAN HET APPARAAT

Om veiligheidsredenen raden wij u aan het apparaat indien nodig, echter minimaal één keer per 12 maanden, door een deskundige te laten controleren op een veilige werking.

Bij stilgelegde apparaten kan de controle tot aan de volgende keer in gebruik nemen worden verschoven.

Bovendien moeten ook alle (eventueel afwijkende) nationale controle- en onderhoudsvoorschriften in acht worden genomen.

Bij vragen neemt u a.u.b. contact op met de klantenservice van de firma Wagner.

BELANGRIJKE AANWIJZING M.B.T. PRODUCTAANSPRAKELIJKHEID

Op basis van een sinds 01.01.1990 geldende EU-verordening is de fabrikant uitsluitend aansprakelijk voor zijn product, wanneer alle onderdelen van hem afkomstig zijn of door hem zijn vrijgegeven, resp. wanneer apparatuur correct is gemonteerd en wordt toegepast.

Bij gebruik van niet-originele accessoires en reserveonderdelen kan de aansprakelijkheid geheel of gedeeltelijk vervallen; in extreme gevallen kan door een bevoegde instantie (arbeidsinspectie) het gebruik van het complete apparaat worden verboden.

Met originele WAGNER accessoires en reserveonderdelen heeft u de zekerheid dat aan alle veiligheidsvoorschriften is voldaan.

AANWIJZING VOOR AFVOER

Conform de Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan in nationaal recht, mag dit product niet met het huisvuil worden afgevoerd, maar moet het voor milieuhygiënisch verantwoord hergebruik worden afgevoerd!

Uw oude WAGNER apparaat wordt door ons of onze handelsvertegenwoordigingen teruggenomen en voor u milieuhygienisch verantwoord afgevoerd. Neem in dat geval contact op met een van onze servicesteunpunten of handelsvertegenwoordigingen of rechtstreeks met ons.

3 + 2 JAAR GARANTIE OP DIT WAGNER PRODUCT VOOR DE PROFESSIONELE SECTOR

(Stand 03-03-2022)

WAGNER geeft alleen commerciële kopers die het product bij de geautoriseerde vakhandel hebben gekocht (hierna „klant“)

genoemd) een garantie naast de wettelijke garantiebepalingen voor online op https://go.wagner-group.com/3plus2-info vermelde producten, tenzij er sprake is van een garantie-uits-luiting.

De garantieperiode voor WAGNER producten (apparatuur) voor de professionele sector is 36 maanden en begint op de datum van de eerste aankoop. De garantieperiode kan met nog 24 maanden worden verlengd als het product binnen 28 dagen na aankoop via internet wordt geregistreerd op https:// go.wagner-group.com/3plus2.

In het geval van commerciële verhuur, industrieel gebruik (bijv. gebruik in ploegendienst) of gelijkwaardige belasting, bedraagt de garantieperiode 12 maanden vanwege de aanzienlijk hogere belasting. Wij behouden ons het recht voor om in individuele gevallen een onderzoek uit te voeren en, indien nodig, de garantie af te wijzen.

Als er binnen de garantieperiode fouten in het materiaal, de verwerking of de prestaties van de machine aan het licht komen, moeten garantieclaims onmiddellijk, echter uiterlijk binnen een termijn van 2 weken na ontdekking van de fout worden ingediend.

De gedetailleerde garantievoorwaarden kunt u op aanvraag verkrijgen bij onze geautoriseerde WAGNER partners (zie de website of de gebruiksaanwijzing) of in tekstvorm op onze website:

Alle wijzigingen voorbehouden

EU-conformiteitsverklaring

Wij verklaren dat dit product voldoet aan de volgende normen:

2006/42/EG, 2014/30/EU, 2011/65/EU, 2012/19/EU

En normatieve dokumenten:

EN 62841-1, EN 50580, EN IEC 55014-1, EN IEC 55014-2,

EN IEC 61000-3-2, EN 61000-3-3, EN 62233

De EU-conformiteitsverklaring wordt met het product meegeleverd. Indien nodig kan de verklaring met bestelnummer 2434455 worden nabesteld.
