GEBRUIKSAANWIJZING FinishControl 3500 Plus WAGNER

Vertaling van de originele gebruiksaanwijzing

Inhoudsopgave

1 VEILIGHEIDSVOORSCHRIFTEN 38

2 VERKLARENDE AFBEELDING 41

3 HET WAGNER CLICK&PAINT-SYSTEEM 41

3.1 Delen van de spuitpistool 41

6.2 Niet-verwerkbare materialen 42

6.3 Coatingmaterialen die alleen met overeenkomstige spuitopzet (toebehoren) verwerkt kunnen worden _ 42

6.4 Voorbereiding van het materiaal 42

7 INSTELLING VAN DE VERFSPUITPISTOOL 43

7.1 Instelling van het gewenste spuitpatroon ____ 43

7.2 Instellen van de materiaalhoeveelheide 43

7.3 Instellen van de luchthoeveelheid 43

7.4 Positioneer de stijgbuis 43

8 INBEDRIJFSTELLING 43

9 SPUITTECHNIEK 44

10 ARBEIDSONDERBREKING 44

11 BUITEN BEDRIJF STELLEN EN REINIGEN 44

11.1 Montage 45

12 ONDERHOUD 45

12.1 Luchtfilter 45

12.2 Ontluchtingsklep 45

13 VERHELPEN VAN STORINGEN 46

14 ACCESSOIRES EN RESERVEONDERDELEN 47

14.1 Accessoires 47

14.2 Reserveonderdelen FinishControl 47

14.3 Reserveonderdelen StandardSpray spuitopzet ____ 47

Inspectie van het apparaat 48

Aanwijzing voor afvoer 48

Belangrijke aanwijzing m.b.t. productaansprakelijkheid _48

Garantieverklaring 48

CE-Verklaring van overeenstemming 48

Europa – servicenetwerk 122

Uitleg van de gebruikte symbolen

	Dit symbool duidt op een potentieel gevaar voor u, resp. het apparaat. Onder dit symbool vindt u belangrijke informatie over het vermijden van letsel en schade op het apparaat.
	Duidt toepassingstips en andere bijzonder nuttige aanwijzingen aan.
	Instelling voor een brede spuitstraal
	Instelling voo

1 VEILIGHEIDSVOORSCHRIFTEN

Let op de plaatselijk geldende voorschriften.

Daarnaast dienen de volgende voorschriften in acht te worden genomen.

Lees de gebruiksaanwijzing zorgvuldig door en volg de hierin gegeven instructies op, om gevaren te voorkomen.

1. Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Wanorde en niet verlichte werkplekken kunnen tot ongevallen leiden.
b) Gebruik het apparaat niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap wekt vonken op die stof of dampen kunnen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik van elektrisch gereedschap op afstand. Wanneer u wordt afgeleid, kunt u de controle over het apparaat verliezen.

2. Elektrische veiligheid

a) De netstekker van het apparaat moet passen in de wandcontactdoos. De stekker mag op geen enkele manier worden gewijzigd. Gebruik geen stekkeradapter voor geaarde apparaten. Ongewijzigde stekkers en passende wandcontactdozen verminderen het risico van elektrische schokken.
b) Voorkom contact van uw lichaam met geaarde oppervlakken van b.v. buizen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken wanneer uw lichaam is geaard.
c) Houd het apparaat uit de regen en breng het niet in contact met water. In een elektrisch apparaat binnendringend water verhoogd het risico van elektrische schokken.
d) Gebruik de netkabel niet voor andere doeleinden, b.v. om het apparaat aan te dragen, op te hangen of om de stekker uit de wandcontactdoos te trekken. Houd de kabel verwijderd van warmtebronnen, olie, scherpe randen of bewegende delen van apparaten. Beschadigde kabels en kabels die in de war zijn verhogen het risico van elektrische schokken.
e) Als u met elektrisch gereedschap buiten werkt, gebruik dan uitsluitend verlengsnoeren die ook voor buiten geschikt zijn. Het gebruik van voor buitengebruik geschikte verlengkabels vermindert het risico van elektrische schokken.
f) Als het gebruik van het apparaat in een vochtige omgeving niet valt te vermijden, gebruik dan een

aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico van een elektrische schok.

3. Veiligheid van personen

a) Wees alert, let op wat u doet en gebruik uw gezond verstand bij het werken met elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Eén moment van onachtzaamheid tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.
b) Gebruik persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Het gebruik van persoonlijke beschermingsmiddelen, zoals stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming, afhankelijk van type en gebruik van het elektrisch gereedschap, vermindert het risico van letsel.
c) Voorkom onbedoeld starten van het gereedschap. Verzeker u ervan dat de schakelaar in de stand "UIT" staat, voordat u de netstekker in de wandcontactdoos steekt. Wanneer u tijdens het dragen van het apparaat een vinger op de schakelaar houdt of het apparaat ingeschakeld op de netvoeding aansluit, kan dit leiden tot ongevallen.
d) Verwijder afstelgereedschap of moersleutels voordat u het apparaat inschakelt. Gereedschap of een moersleutel die zich in een draaiend deel van het apparaat bevindt, kan leiden tot letsel.
e) Vermijd een abnormale lichaamshouding. Zorg voor een goede houding en bewaar op elk moment uw evenwicht. Dan kunt u het apparaat in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen loszittende kleding of sierraden. Houd haren, kleding en handschoenen verwijderd van bewegende delen. Loszittende kleding, sierraden of lange haren kunnen door bewegende delen worden gegrepen.
g) Pas op voor een vals gevoel van veiligheid en neem de veiligheidsvoorschriften voor elektrisch gereedschap in acht, ook wanneer u na veelvuldig gebruik vertrouwd met het elektrisch gereedschap bent. Onoplettendheid kan binnen een fractie van een seconde tot ernstig letsel leiden.

4. Zorgvuldige omgang met en gebruik van elektrisch gereedschap

a) Zorg dat u het apparaat niet overbelast. Gebruik voor uw werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische gereedschap werkt

u beter en veiliger binnen het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Verwijder de stekker uit de wandcontactdoos voordat u afstellingen aan het apparaat uitvoert, accessoires vervangt of het apparaat aan de kant legt. Deze voorzorgsmaatregel voorkomt dat het apparaat onbedoeld wordt gestart.

d) Bewaar elektrisch gereedschap, wanneer het niet wordt gebruikt, buiten bereik van kinderen. Laat geen personen met het apparaat werken die daar niet mee vertrouwd zijn of die deze aanwijzingen niet hebben gelezen. Elektrisch gereedschap is gevaarlijk wanneer dit door onervaren personen wordt gebruikt.

e) Onderhoud het apparaat zorgvuldig. Controleer dat bewegende delen correct functioneren en niet klemmen en dat er geen onderdelen zijn gebroken of zodanig beschadigd dat de werking van het apparaat nadelig wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het apparaat repareren. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Gebruik elektrisch gereedschap, accessoires, hulpmiddelen enz. in overeenstemming met deze aanwijzingen en zoals voor dit specifieke type apparaat is voorgeschreven. Houd daarbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor ander dan het bedoelde gebruik kan leiden tot gevaarlijke situaties.

g) Zorg ervoor dat de grepen en greepvlakken schoon en vrij van olie en vet blijven. Gladde grepen en greepvlakken maken een veilig gebruik en controle over het elektrisch gereedschap in onverwachte situaties onmogelijk.

5. Service

a) Laat het apparaat uitsluitend repareren door gekwalificeerd technisch personeel en uitsluitend met originele onderdelen. Daarmee blijft de veiligheid van het apparaat gewaarborgd.

b) Wanneer het netsnoer van dit apparaat is beschadigd, moet dit door de fabrikant, zijn klantenservice of een gelijkwaardig gekwalificeerd persoon worden vervangen om gevaren te voorkomen.

Veiligheidsinstructie voor verfaanbreng-toestellen

1. Brand- en explosiegevaren

Bij het spuiten van brandbare coatingmaterialen en de zelfstandige vorming van coatingmateriaal- en oplosmiddeldampen ontstaan brandbare gassen in het werkbereik (gevarenzone).

Brand- en explosiegevaar door ontstekingsbronnen in deze gevarenzone.

Het elektrisch aangedreven spuittoestel bevat zelf mogelijke ontstekingsbronnen (vonkenvorming door motor bij het in- en uitschakelen, op de stekker bij het in- en uitsteken, op de spuitpistool door mogelijke statische elektriciteit)

-> Toestel mag niet in industriële werkplaatsen, die onder de explosiebescherming vallen, gebruikt worden.

-> Geen brandbare coatingmaterialen en reinigingsmiddelen gebruiken

-> Productgegevensbladen in acht nemen!

-> Verf- of oplosmiddelvat in de buurt van het toestel altijd dicht afsluiten.

-> Bij toestelreiniging met brandbare oplosmiddelen, toestel van stroomnet scheiden en met kwast en doek grondig reinigen. Voor opnieuw in gebruik nemen ervoor zorgen, dat er geen resten oplosmiddel meer aanwezig zijn. Gereinigde onderdelen helemaal laten drogen.

1. Attentie: Gevaar voor verwonding! Richt het spuitpistool nooit op uzelf, op andere personen en dieren.

2. Bij spuitwerkzaamheden geschikte adembescherming dragen. Men dient de gebruiker een ademhalingsmasker ter beschikking te stellen. Ter voorkoming van beroepsziekten dienen bij bereiding, verwerking en reiniging van de apparaten de verwerkingsvoorschriften van de fabrikant van de gebruikte stoffen, oplosmiddelen en reinigingsmiddelen in acht te worden genomen. Ter bescherming van de huid zijn beschermkleding, handschoenen en eventuele huidcrème nodig.

3. Attentie: Bij werkzaamheden met het verfspuitsysteem in ruimtes alsook in de buitenlucht moet erop worden gelet, dat zich geen oplosmiddelhoudende dampen in het bereik van het verfspuitsysteem vormen. Bij werkzaamheden in gesloten ruimten moet er voor voldoende ventilatie worden gezorgd om de oplosmiddeldampen te kunnen afvoeren.

4. Attentie: De verfspuit is niet tegen opspattend water beschermd. Hij mag noch bij regen in de buitenlucht worden gebruikt noch met water worden afgespoten en evenmin in een vloeistof worden gedompeld. Gebruik het apparaat niet in een vochtige of natte omgeving.

5. Attentie! Toestel nooit met ontbrekende, beschadigde of verkeerd gemonteerde mondstukafdichting gebruiken. Bij ontbrekende, beschadigde of verkeerd gemonteerde mondstukafdichting kan vloeistof in het toestel komen en daardoor het

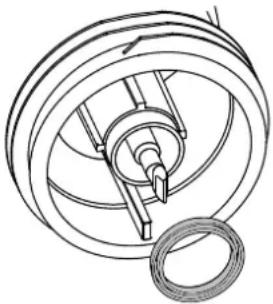

risico op een elektrische schok verhogen. Controleer de mondstukafdichting voor elk gebruik.

1. Het apparaat mag uitsluitend worden gebruikt met goede werkend ventiel. Stop het gebruik van het apparaat wanneer er verf in de ventilatieslang (Afb.1, Pos. 13) omhoog komt! Demonteer en reinig de ventilatieslang, het ventiel en het membraan; vervang zonodig het membraan.
2. Gevuld spuitpistool niet legen.
3. Afzuiginstallaties dienen overeenkomstig de plaatselijke voorschriften op verantwoordelijkheid van de opdrachtgever te worden gerealiseerd.
4. De te coaten werkstukken moeten geaard zijn.
5. Houd rekening met gevaren die het gevolg kunnen zijn van het verspoten materiaal en neem tevens de aanwijzingen op de verpakking of van de fabrikant van het materiaal in acht.
6. Verspuit geen materialen waarvan u de eventuele gevaren niet kent.
7. Voor demontage van de spuitopzet, druk door opendraaien van het reservoir ontlasten.
8. Trek voor alle werkzaamheden de stekker uit het stopcontact.
9. Werkzaamheden of reparaties aan de elektrische uitrusting mag men uitsluitend door een gediplomeerd elektricien laten uitvoeren. Ook dan wanneer er instructies in de gebruiksaanwijzing staan. Voor onvakkundige installatie wordt geen aansprakelijkheid aanvaard.

2 VERKLARENDE AFBEELDING (AFB. 1)

POS. BENAMING

1 Luchtkap (voor instellen van de werkrichting)

2 Instelling spuitstraalbreedte

3 Materiaalregeling

4 Vergrendeling luchtfilterafdekking

5 Afdekking luchtfilter

6 Luchtregeling

7 Netsnoer

8 Trekker (bedient inschakelaar turbine → Materiaal wordt getransporteerd)

9 Reservoir

POS. BENAMING

10 Stijgbuis

11 Reservoirafdichting

12 Ventiel

13 Ventilatieslang

14 Reinigingsborstel (4 st.)

15 Stijgbuisfilter fijn (rood)Stijgbuisfilter grof (wit)

16 Transporttas

17 Klittenband voor de fixering van het netsnoer

3 HET WAGNER CLICK&PAINT-SYSTEEM

Met het Wagner Click&Paint-systeem kan het voorste deel van het pistool (spuitopzet) snel en eenvoudig vervangen worden. Dit zorgt voor een snelle materiaalwissel zonder reiniging en biedt voor ieder materiaal en iedere toepassing het juiste werktuig. De volgende spuitopzetten zijn verkrijgbaar:

Spuitopzet Toepassingsgebied
StandardSpray (geel)Bestelnr. 2430386	Spuitopzet met gleufmondstuk en 1000 ml aluminium reservoir. Verwerkt alle gebruikelijke lakken.
FineSpray (bruin)Bestelnr. 2430385	Spuitopzet met rond mondstuk en 1000 ml aluminium reservoir. Perfect geschikt voor laagviscose lakken en lazuurverven.
WallSpray (wit)Bestelnr. 2430387	Dispersiespuitopzet met gleufmondstuk en 1400 ml kunststof reservoir. Afgestemd op de verwerking van dispersies.

3.1 DELEN VAN DE SPUITPISTOOL

Plaats voor de montage de spuitopzet zo in de FC 3500, dat de beide pijlpunten op elkaar liggen. Draai de FC 3500 in pijlrichting met 90° tot deze hoorbaar arrêteert. (afb. 2)

Voor het verwijderen van de spuitopzet: druk de sluiting (afb. 2, A) onder de handbeugel naar beneden en draai de spuitopzet met 90°.

i Het plaatje bevindt zich onder de luchtfilterafdek- king.

Spanning: 230 V~, 50 Hz
Opgenomen vermogen: 700 W
Verstuivingsvermogen: 220 W
Reservoirinhoud: 1000 ml
Netsnoer: 4 m
Isolatieklasse: I
Geluidsdrukniveau:*Onzekerheid K:	74 dB (A)4 dB (A)
Geluidsdrukvermogen:*Onzekerheid K:	87 dB (A)4 dB (A)
Trillingsniveaus:Onzekerheid K:	<2,5 m/s ^2 1,5 m/s ^2
Gewicht (motorventilator en spuitpistool): 2,3 kg

* De geluidsemissiewaarde werd volgens EN 62841-1 vast-gesteld.

XVLP (Extra Volume Low Pressure) is een lage druk-spuittechniek, die met een groot luchtvolume en lage luchtdruk werkt. Het voordeel van deze spuittechniek liegt in de geringe verfnevelvorming. Daardoor worden de afdekkingswerkzaamheden tot een minimum gereduceerd.

Ten opzichte van het conventionele verfspuiten wordt een hoog rendement en een optimale oppervlaktekwaliteit bereikt terwijl het milieu tegelijkertijd wordt ontzien.

Beschrijving van de werking

Het verfspuitsysteem bestaat uit een motorventilator, die verstuiverlucht naar een spuitpistool transporteert. In het spuitpistool wordt een deel van de verstuiverlucht ge-

bruikt om het verfreservoir onder druk te zetten. Door deze druk wordt de coatingstof via de stijgbuis naar de spuitkop getransporteerd en daar met de resterende verstuiverlucht verstoven.

Alle voor de werkzaamheden noodzakelijke instellingen (bijv. materiaalhoeveelheid) kunnen eenvoudig direct op het pistool aangebracht worden.

Toepassingsbereik

De FC 3500 is ontworpen voor kleinere tot middelgrote projecten met een oppervlak van max. 50 m ^2 .

6 MATERIAAL

6.1 VERWERKBARE MATERIALEN

Oplosmiddelhoudende en met water verdunbare lakken en verven

Beitsen, lazuurverven, impregneringen, oliën, transparante lakken, kunstharslakken, gekleurde lakken, alkydharslakken, primers, radiatorlakken, hamerslaglakken, roestwerende verven, effectlakken, structuurlakken

6.2 NIET-VERWERKBARE MATERIALEN

Materialen die sterk schurende bestanddelen bevatten, façadeverf, logen en zuurhoudende coatingmaterialen.

Brandbare coatingmaterialen.

6.3 COATINGMATERIALEN DIE ALLEEN MET 'OVEREENKOMSTIGE SPUITOPZET (TOEBEHOREN) VERWERKT KUNNEN WORDEN

Binnenwandverf (dispersies en latexverf)

6.4 VOORBEREIDING VAN HET MATERIAAL

Raadpleeg de verwerkingsinstructies van de fabrikant op de verpakking of de gebruiksaanwijzing van het materiaal!

Reinheid van het materiaal:

Voor een storingsvrije werking van het fijne sproeisysteem is de reinheid van het materiaal doorslaggevend. Bestaan er met betrekking tot de zuiverheid van het materiaal twijfels, is het raadzaam het materiaal door een fijne zeef te filteren.

Verwerking van het coatingmateriaal met de spuitopzet StandardSpray (geel)

Materiaal	Verwerking	Opmerkingen
Oplosmiddelhoudende lakken en verven	Instructies van de fabrikant volgen
Met water verdunbare lakken en verven	Instructies van de fabrikant volgen
Beitsen, lazuurverven, impregneringen, oliën	onverdund Spuitopzet Fine-Spray (bruin) aanbevolen
Transparante lakken, kunstharslakken, gekleurde lakken, alkydharslakken	Instructies van de fabrikant volgen
Primers, radiatorlakken, hamerslaglakken	Instructies van de fabrikant volgen
Roestwerende verven, effectlakken	Instructies van de fabrikant volgen
Multicolorverven, structuurlakken	Instructies van de fabrikant volgen	Spuitopzet Wall-Spray (wit) aanbevolen

7 INSTELLING VAN DE VERFSPUITPISTOOL

7.1 INSTELLING VAN HET GEWENSTE SPUITPATROON

!	Attentie: Nooit tijdens het instellen van de luchtkap de trekker overhalen.

Door draaien aan de luchtkap (afb. 3, 1) kunnen 2 verschillende spuitstraalvormen ingesteld worden.

Draai de luchtkap alleen in de richting van de pijl, anders kan de moer losraken.

voor het verticaal opbrengen van verf

voor het horizontaal opbrengen van verf

Met de regelaar (afb. 4, 1) kan ook worden omgeschakeld tussen een brede (den een smalle () spuitstraal.

7.2 INSTELLEN VAN DE MATERIAALHOEVEELHEID (AFB. 5)

De materiaalhoeveelheid kan door het draaien van de materiaalhoeveelheidsregelaar (afb. 5, 1) stapsgewijs van 1 (minimum) tot 12 (maximum) ingesteld worden.

7.3 INSTELLEN VAN DE LUCHTHOEVEELHEID (AFB. 6)

Draai de luchthoeveelheidsregeling (afb, 6, 1) rechtsom, om de luchthoeveelheid te verhogen of linksom, om de luchthoeveelheid te verlagen (pijl op pistoollichaam in acht nemen).

i	De correcte instelling van lucht- en materiaalhoe- veelheid is beslissend voor verstuiving, verfnevel- vorming en werksnelheid.

7.4 POSITIONEER DE STIJGBUIS

Bij een juiste stand van de stijgbuis kan de inhoud van het reservoir nagenoeg zonder restant worden verspoten.

Bij spuitwerkzaamheden op liggende voorwerpen:

Stijgbuis naar voren draaien. (Afb. 7 A)

Bij spuitwerkzaamheden boven het hoofd:

stijgbuis naar achteren draaien. (Afb. 7 B)

8 INBEDRIJFSTELLING

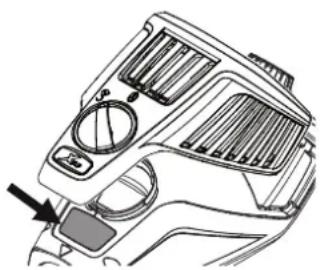

Op het elektrisch net aan te sluiten na of de netspanning met de aangegeven bedrijfsspanning op het ken-plaatje overeenstemt.

Gebruik voor de aansluiting een reglementair geaard veiligheidsstopcontact.

1. Draai het reservoir los van de spuitopzet.

2. Voorbereid coatingmateriaal vullen.

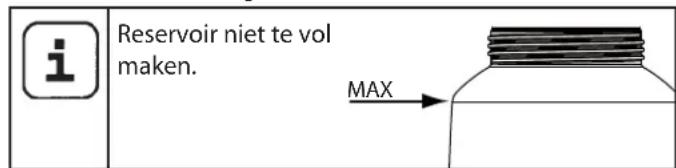

Reservoir niet te vol maken. MAX

1. Afhankelijk van het gebruikte coatingmateriaal het overeenkomstige filter op de stijgbuis aanbrengen (afb. 8, 1)

dunvloeibare coatingmaterialen → Filter fijn (rood)

dikvloeibare coatingmaterialen → Filter grof (wit)

1. Stijgbuis uitlijnen. (Afb. 7)
2. Draai het reservoir stevig aan de spuitopzet vast.

3. Spuitopzet en FC 3500 met elkaar verbinden. (Afb. 2)

4. Netsnoer insteken.

5. Het apparaat is nu bedrijfsklaar.

9 SPUITTECHNIEK

De FC 3500 heeft een aftrekbeugel met 2 drukpun- ten. In het eerste drukpunt wordt de turbine ge- start. Wanneer de trekker verder wordt ingedrukt, wordt materiaal getransporteerd.

Trekker aan het verfspuitpistool overhalen.

Voer op een stuk karton een spuittest uit, om spuitbeeld, spuitstraalbreedte, materiaal- en luchthoeveelheid correct in te stellen.

Hou het spuitpistool verticaal en op gelijke afstand van ca. 3 - 10 cm van het te spuiten object. (Afb. 9)

Beweeg het spuitpistool met gelijkmatige bewegingen ofwel in dwarse richting ofwel op en neer. Een gelijkmatige geleiding van het pistool zorgt voor een uniform op-pervlak.

Met spuiten beginnen buiten het te verver object en onderbrekingen binnen het object vermijden.

Bij een te grote verfnevelvorming moeten de hoeveelheid lucht en materiaal alsook de afstand tot het object geoptimaliseerd worden.

1. Verwijder de netstekker.
2. Bij langere pauzes reservoir door kort opendraaien en vervolgens weer afsluiten ontluchten.
3. Na de werkonderbreking mondstukopeningen reinigen.

Bij gebruik van sneldrogend of tweecomponentenbedekkingsmateriaal moet het apparaat binnen de verwerkingstijd met een geschikt reinigingsmiddel worden doorgespoeld, omdat het apparaat anders alleen nog met zeer veel moeite kan worden gereinigd of zelfs wordt beschadigd.

LET OP! Gevulde reservoirs moeten voor het transport in de tas goed afgesloten zijn. Tas niet op de zijkant leggen, als deze gevulde reservoirs bevat.

11 BUITEN BEDRIJF STELLEN EN REINIGEN

Voor een onberispelijk bedrijf moet de FC 3500 elke dag grondig gereinigd worden.

1. Schakel het apparaat uit.
2. Demonteer het pistool. Sluiting (afb. 2, A) iets naar beneden drukken. Spuitopzetstuk en turbine tegen elkaar draaien en van elkaar scheiden.

LET OP! Het achterstuk van het pistool nooit in water of andere vloeistof onderdompelen. Behuizing uitsluitend met een doordrenkte doek reinigen.

1. Draai het reservoir los.
   Resterende materiaal in het reservoir in oorspronkelijke reservoir ledigen.
2. Stijgbuis en aanzuigaansluitstuk in de spuitopzet met reinigingsborstel reinigen. (Afb. 11)
3. Reinig de ontluchtingsboring (Afb. 8, 2)

LET OP! Reinig nooit afdichtingen, membraan en spuit- of luchtopeningen van het spuitpistool met spitse metalen voorwerpen.

Luchttoevoerslang en membraan zijn slechts beperkt oplosmiddelbestendig. Niet in oplosmiddel leggen, maar alleen afvegen.

1. Luchtkap (afb. 12, 1) voor eenvoudige demontage in verticale positie zetten en verwijderen.
2. Wartelmoer losschroeven (afb. 12, 2).
3. Reinig de luchtkap (Fig. 13, 1) en de spuittip (3) met een borstel en oplosmiddel of water.

Tussenruimtes op de naald bijzonder zorgvuldig reinigen (afb. 13, 5)

1. Maak de buitenzijde van reservoir schoon met een in oplosmiddel resp. water gedrenkte doek. Gebruik de universele borstel voor de schroefdraad (afb. 13, 6).
2. Zet alle delen weer in elkaar (zie "Montage").

11.1 MONTAGE

	LET OP! Volg de hieronder beschreven stappen voor de montage precies op. Anders kan de spuitopzet beschadigd worden.
	LET OP! Toestel nooit met ontbrekende, beschadigde of verkeerd gemonteer-de mondstukafdichting gebruiken. Bij ontbrekende, beschadigde of verkeerd gemonteerde mondstukafdichting kan vloeistof in het toestel komen en daar-door het risico op een elektrische schok verhogen.

1. Mondstukafdichting zo op de naald schuiven, dat de groef (gleuf) van de spuitopzet weg wijst. (Afb. 14)
2. Moer (afb. 15, 2) op het pistool schroeven en goed vast draaien.
3. Luchtkap (afb. 16, 1) op moer vast klikken. Controleer of de luchtkap aan beide kanten volledig vast klikt.
4. Steek de reservoirafdichting van onder af op de stijgbuis en schuif deze door tot over de kraag. Draai de reservoirafdichting daarbij licht heen en weer.
5. Stijgbuis met reservoirafdichting in pistoollichaam draaien.

i	Om het pistool gemakkelijker te kunnen monteren, kunt u na het reinigen een ruime hoeveelheid smeervet (bijgeleverd) aanbrengen op de O-ring van de spuitopzet (Afb. 17)

12 ONDERHOUD

12.1 LUCHTFILTER

Pas op! Apparaat nooit met vervuild of ontbrekend luchtfilter gebruiken, er zou vuil aangezogen kunnen worden en het bedrijf van het apparaat beïnvloeden. Luchtfilter altijd voor aanvang van het werk controleren.

1. Verwijder de netstekker.
2. Deksel van het luchtfiltervak ontgrendelen (afb. 18) en wegnemen.
3. Afhankelijk van de vervuiling luchtfilter (afb. 19, 1) reinigen (uitblazen) of vervangen.
4. Schoon luchtfilter onder de houders (afb. 19, 2) aan de linker- en rechterkant schuiven (op vorm van luchtfilter en vak letten).
5. Deksel van het luchtfiltervak weer plaatsen en vergrendelen. ®.

12.2 ONTLUCHTINGSKLEP

i	Indien verf in de luchttoevoerslang ingedrongen is, gaat u als volgt te werk:

1. Trek de ventilatieslang (Afb. 20, 1) boven van het pistoollichaam af. Draai het ventieldeksel (2) los. Verwijder het membraan (3). Reinig alle delen zorgvuldig.

LET OP! Luchttoevoerslang en membraan zijn slechts beperkt oplosmiddelbestendig. Niet in oplosmiddel leggen, maar alleen afvegen.

1. Membraan met pen vooruit in het klepdeksel zetten (zie daarvoor ook de markering op het pistoollichaam.).
2. Pistoollichaam ondersteboven zetten en klepdeksel van onder aanschroeven.
3. Steek de ventilatieslang op het ventieldeksel en op de nippel op het pistoollichaam.

13 VERHELPEN VAN STORINGEN

STORING OORZAAK OPLOSSING
Apparaat loopt niet aan	•Geen netspanning aanwezig	•Controleren
Er komt geen materiaal uit de spuitkop	•Spuitkop verstopt•Te geringe materiaalhoeveelheid ingesteld•Reservoirdichting beschadigd•Geen drukopbouw in het reservoir•Reservoir leeg•Luchttoevoerslang los/beschadigd•Stijgbuis los•Stijgbuis / stijgbuisfilter verstopt•Ontluchtingsboring verstopt•Membraan vastgeplakt•Membraan zit omgekeerd	•Reinigen•Hoeveelheid verhogen•Vervangen•Reservoir vastdraaien•Bijvullen•Insteken of vervangen•Insteken•Reinigen resp. ander filter gebruiken•Reinigen•Demonteren en reinigen (zie paragraaf 12.2)•Membraan correct plaatsen (zie paragraaf 12.2)
Materiaal druppelt na uit de spuitkop	•Luchtkap, mondstuk of naald vervuild•Spuitopzet verkeerd gemonteerd•Spuitkop los•Spuitkopafdichting ontbreekt of is versleten•Spuitkop versleten•Naald versleten	•Reinigen•Correct monteren (zie paragraaf 11.1)•Wartel vastdraaien•In takt zijnde spuitkopafdichting plaatsen•Vervangen•Vervang de naald (serviceset 2434517)
Te grove verstuiving	•Materiaalhoeveelheid te hoog•Spuitkop vuil•Materiaal te dikvloeibaar•Te lage drukopbouw in het reservoir•Luchtfilter sterk vervuild•Te geringe luchthoeveelheid•Luchtkap verkeerd gemonteerd	•Hoeveelheid verlagen•Reinigen•Verder verdunnen•Reservoir vastdraaien•Vervangen (zie paragraaf 12.1)•Hoeveelheid verhogen•Luchtkap goed vast klikken (afb. 16)
Spuitstraal pulseert	•Materiaal in het reservoir is bijna vop•Spuitkopafdichting ontbreekt of is versleten•Luchtfilter sterk vervuild•Stijgbuis los•Stijgbuis / stijgbuisfilter verstopt	•Bijvullen•In takt zijnde spuitkopafdichting plaatsen•Vervangen (zie paragraaf 12.1)•Insteken•Reinigen resp. ander filter gebruiken
Materiaal vormt tot uitlopers	•Teveel materiaal opgebracht•Te geringe afstand•Verkeerde spuitopzet	•Hoeveelheid verlagen•Afstand vergroten•Andere spuitopzet gebruiken
Teveel materiaalnevel (Overspray)	•Afstand tot het spuitobject te groot•Materiaalhoeveelheid te hoog•Te grote luchthoeveelheid•Coatingmateriaal te sterk verdund•Verkeerde spuitopzet•Verkeerde spuittechniek	•Spuitafstand verkleinen•Hoeveelheid verlagen•Hoeveelheid verlagen•Verdunningsgraad verlagen•Andere spuitopzet gebruiken•Zie paragraaf 9 voor informatie over de juiste spuittechniek
Verf in de ventilatieslang	•Membraan vuil•Membraan defect	•Membraan reinigen (zie paragraaf 12.2)•Membraan vervangen (zie paragraaf 12.2)

14 ACCESSOIRES EN RESERVEONDERDELEN

14.1 ACCESSOIRES

POS. BESTELNR. BENAMING

1 2430 386 StandardSpray spuitopzet (geel) (incl. reservoir 1000 ml)
Verwerkt alle gebruikelijke lakken.
2 2430 385 FineSpray spuitopzet (bruin) (incl. reservoir 1000 ml)
Perfect geschikt voor laagviscose lakken en lazuurverven.
3 2430 387 WallSpray spuitopzet (wit) (incl. reservoir 1400 ml)
Afgestemd op de verwerking van dispersies.
4 2324 749 Reservoir (1400 ml) met deksel
5 2350 692 Can Adapter
Met de Can Adapter kunnen verfblikken direct bevestigd worden op een Click&Paints-spuitopzetstuk.
Geschikt voor: Universele 750 ml verfblikken (met de maximale afmetingen ∅=102 mm, h=119 mm) en
1000 ml verfblikken (met de maximale afmetingen ∅=112 mm, h=132 mm).

14.2 RESERVEONDERDELEN FINISHCONTROL 3500 (AFB. 21)

POS. BESTELNR. BENAMING

1 2343 946 Deksel luchtfiltercompartiment

2 2343 947 Luchtfilter (3 stuks)

3 2430 409 Set reinigingsborstels

4 2344 041 Klittenband voor de fixering van het netsnoer

5 2454 642 Transporttas

14.3 RESERVEONDERDELEN SPUITOPZET STANDARDSPRAY (GEEL) (AFB. 22)

POS. BESTELNR. BENAMING

1 2430386 StandardSpray spuitopzet (geel) (incl. reservoir 1000 ml)
2 2434514 Luchtkap (StandardSpray, 3 stuks)
3 2323934 Afdichting
4 2434513 Serviceset spuitkop (StandardSpray)
5 2434517 Serviceset naald (StandardSpray, 4,1 mm)

6 2434516 Ventilatieslang, ventieldeksel, membraan

7 2434524 Serviceset aanzuigsysteem

8 2434523 Reservoirafdichting (5 stuks)

9 2324248 Stijgbuisfilter fijn (rood, 5 stuks)

2324249 Stijgbuisfilter grof (wit, 5 stuks)

10 2434525 Reservoir (1000 ml)

2315 539 Smeervet

INSPECTIE VAN HET APPARAAT

Om veiligheidsredenen raden wij u aan het apparaat indien nodig, echter minimaal één keer per 12 maanden, door een deskundige te laten controleren op een veilige werking.

Bij stilgelegde apparaten kan de controle tot aan de volgende keer in gebruik nemen worden verschoven.

Bovendien moeten ook alle (eventueel afwijkende) nationale controle- en onderhoudsvoorschriften in acht worden genomen.

Bij vragen neemt u a.u.b. contact op met de klantenservice van de firma Wagner.

BELANGRIJKE AANWIJZING M.B.T.

PRODUCTAANSPRAKELIJKHEID

Op basis van een sinds 01.01.1990 geldende EU-verordening is de fabrikant uitsluitend aansprakelijk voor zijn product, wanneer alle onderdelen van hem afkomstig zijn of door hem zijn vrijgegeven, resp. wanneer apparatuur correct is gemonteerd en wordt toegepast.

Bij gebruik van niet-originele accessoires en reserveonderdelen kan de aansprakelijkheid geheel of gedeeltelijk vervallen; in extreme gevallen kan door een bevoegde instantie (arbeidsinspectie) het gebruik van het complete apparaat worden verboden.

Met originele WAGNER accessoires en reserveonderdelen heeft u de zekerheid dat aan alle veiligheidsvoorschriften is voldaan.

AANWIJZING VOOR AFVOER

Conform de Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan in nationaal recht, mag dit product niet met het huisvuil worden afgevoerd, maar moet het voor milieuhygiënisch verantwoord hergebruik worden afgevoerd!

Uw oude WAGNER apparaat wordt door ons of onze handelsvertegenwoordigingen teruggenomen en voor u milieuhygienisch verantwoord afgevoerd. Neem in dat geval contact op met een van onze servicesteunpunten of handelsvertegenwoordigingen of rechtstreeks met ons.

3 + 2 JAAR GARANTIE OP DIT WAGNER PRODUCT VOOR DE PROFESSIONELE SECTOR

(Stand 03-03-2022)

WAGNER geeft alleen commerciële kopers die het product bij de geautoriseerde vakhandel hebben gekocht (hierna „klant“ genoemd) een garantie naast de wettelijke garantiebepalingen voor online op https://go.wagner-group.com/3plus2-info vermelde producten, tenzij er sprake is van een garantie-uits-luiting.

De garantieperiode voor WAGNER producten (apparatuur) voor de professionele sector is 36 maanden en begint op de datum van de eerste aankoop. De garantieperiode kan met nog 24 maanden worden verlengd als het product binnen 28 dagen na aankoop via internet wordt geregistreerd op https:// go.wagner-group.com/3plus2.

In het geval van commerciële verhuur, industrieel gebruik (bijv. gebruik in ploegendienst) of gelijkwaardige belasting, bedraagt de garantieperiode 12 maanden vanwege de aanzienlijk hogere belasting. Wij behouden ons het recht voor om in individuele gevallen een onderzoek uit te voeren en, indien nodig, de garantie af te wijzen.

Als er binnen de garantieperiode fouten in het materiaal, de verwerking of de prestaties van de machine aan het licht komen, moeten garantieclaims onmiddellijk, echter uiterlijk binnen een termijn van 2 weken na ontdekking van de fout worden ingediend.

De gedetailleerde garantievoorwaarden kunt u op aanvraag verkrijgen bij onze geautoriseerde WAGNER partners (zie de website of de gebruiksaanwijzing) of in tekstvorm op onze website:

Alle wijzigingen voorbehouden

EU-conformiteitsverklaring

Wij verklaren dat dit product voldoet aan de volgende normen:

2006/42/EG, 2014/30/EU, 2011/65/EU, 2012/19/EU

En normatieve dokumenten:

EN 62841-1, EN 50580, EN IEC 55014-1, EN IEC 55014-2,

EN IEC 61000-3-2, EN 61000-3-3, EN 62233

De EU-conformiteitsverklaring wordt met het product meegeleverd. Indien nodig kan de verklaring met bestelnummer 2368396 worden nabesteld.
