BRUGSANVISNING FinishControl 3500 Plus WAGNER

Oversættelse af den originale driftsvejledning

Indholdsfortegnelse

1 SIKKERHEDSBESTEMMELSER 74

2 BESKRIVELSE AF APPARATET 76

3 WAGNERS CLICK&PAINT-SYSTEM 76

3.1 Adskillelse af sprøjtepistolen 76

4 TEKNISKE DATA 77

5 ANVENDELSE AF XVLP-SPR∅JTETEKNIKKEN 77

6 MATERIALE 77

6.1 Anvendelig maling/lak 77

6.2 Maling/lak, der ikke kan anvendes 77

6.3 Coatingmaterialer, der kun kan forarbejdes med den respektive pistol (tilbehør) ____ 77

6.4 Forberedelse af materialet 77

7 INDSTILLING AF SPR∅JTEPISTOLEN 78

7.1 Valg af sprøjtebilleder 78

7.2 Indstilling af materialemængden 78

7.3 Indstilling af luftmængden 78

7.4 Juster sugerøret 78

8 IDRIFTTAGNING 78

9 SPR∅JTETEKNIK 79

10 ARBEJDSAFBRYDELSE 79

11 RENG∅RING OG FORANSTALTNINGER EFTER ARBEJDET ____ 79

11.1 Montage 79

12 VEDLIGEHOLDELSE 80

12.1 Luftfilter 80

12.2 Udluftningsventil 80

13 AFHJÆLPNING AF FEJL 81

14 TILBEH∅R OG RESERVEDELE 82

14.1 Tilbehør 82

Kontrol af apparatet 83

Information om bortskaffelse 83

Vigtig information vedrørende produktansvar ____ 83

Garantierklæring 83

Forklaring af de anvendte symboler

	Dette symbol gør opmærksom på en potentiel fare for dig eller apparatet. Under dette symbol finder du vigtige oplysninger om, hvordan du undgår personskader og skader på apparatet.
	Angiver gode råd ved anvendelsen samt andre særligt nyttige henvisninger.
	Indstilling af en bred sprøjtestråle
	Indstilling

af en :

1 SIKKERHEDSBESTEMMELSER

De lokale sikkerhedsbestemmelser skal følges. Desuden skal følgende punkter overholdes:

Læs driftsvejledningen nøje igennem og overhold sikkerhedshenvisningerne for at undgå farer.

1. Arbejdspladssikkerhed

a) Hold dit arbejdsområde rent og sørg for god belysning. Uorden eller ikke-belyste arbejdsområder kan føre til ulykker.
b) Undlad at arbejde med apparatet i områder med eksplosionsfare, hvor der befinder sig brændbare væsker, gasser eller støv. Elværktøjer danner gnister, der kan antænde støv eller dampe.
c) Sørg for, at der ikke er børn eller andre personer i nærheden under arbejde med elværktøjet. Hvis du bliver distraheret i arbejdet, kan du risikere at miste kontrollen over apparatet.

2. Elektrisk sikkerhed

a) Apparatets tilslutningsstik skal passe i stikdåsen. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sammen med jordforbundne apparater. Uforandrede stik og passende stikdåser reducerer risikoen for elektriske stød.
b) Undgå kropskontakt med jordforbundne overflader som rør, varmeapparater, komfurer og køleskabe. Der er forhøjet risiko for elektriske stød, når din krop er forbundet til jord.
c) Sørg for, at apparatet ikke udsættes for regn eller fugt. Hvis der trænger vand ind i et elektrisk apparat, forøges risikoen for et elektrisk stød.
d) Undlad at bære eller ophænge apparatet i ledningen og at trække i ledningen for at trække stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og apparatets bevægelige dele. Beskadigede ledninger eller sammenviklede ledninger øger risikoen for elektriske stød.
e) Når du arbejder med et el-værktøj udendørs, skal du anvende en forlængerledning, som også er egnet til udendørs brug. Hvis du bruger en forlængerledning, der er egnet til udendørs brug, reduceres risikoen for elektriske stød.
f) Hvis det ikke kan undgås at bruge apparatet i fugtige omgivelser, skal du anvende et HFI-relæ. Brugen af et HFI-relæ forhindrer risikoen for et elektrisk stød.

3. Personlig sikkerhed

a) Vær opmærksom på, hvad du foretager dig, og

udvis almindelig sund fornuft, når du arbejder med elværktøj. Undlad at bruge apparatet, når du er træt, eller hvis du er påvirket af narkotika eller alkohol eller har taget medicin. Ét øjebliks uopmærksomhed ved brugen af apparatet kan medføre alvorlige skader.

b) Bær personligt beskyttelsesudstyr og altid en beskyttelsesbrille. Brug af personligt beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn - afhængigt af værktøjstype og brugen af værktøjet - reducerer risikoen for skader.
c) Undgå utilsigtet idrifttagning. Sørg for, at kontakten står på "FRA", før du sætter stikket i stikkontakten. Hvis du har fingeren på kontakten, när du bærer apparatet, eller när du slutter apparatet til elnettet, kan det medføre ulykker.
d) Fjern indstillingsværktøjer eller skruenøgler, før du tænder for apparatet. Et værktøj eller en nøgle, der befinder sig i en roterende del af apparatet, kan medføre personskader.
e) Undgå en unormal kropsholdning. Sørg for, at apparatet står sikkert, og sørg for, at ligevægten opretholdes. På den måde kan du bedre kontrollere apparatet i uventede situationer.
f) Sørg for at have tøj på, der passer til omstændighederne. Bær ikke løstsiddende tøj og smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Bevægelige apparatdele kan gribe fat i løstsiddende tøj, smykker og langt hår.
g)Vær aldrig for sikker, når du håndterer elektronisk værktøj, og overhold altid dets sikkerhedsbestemmelser, også selv om du efter lang tids brug er fortrolig med værktøjet. Uforsigtig håndtering kan på en brøkdel af et sekund medføre alvorlige kvæstelser.

4. Vær forsigtig, når du arbejder med elværktøj

a) Undlad at overbelaste apparatet. Brug den type elværktøj, der er beregnet til det pågældende arbejde. Hvis du bruger det rigtige elværktøj, arbejder du bedre og mere sikkert i det angivne effektområde.
b) Undlad at bruge elværktøjet, hvis dets kontakt er defekt. Et elværktøj, der ikke længere kan tændes eller slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten, før du foretager indstillinger på apparatet, skifter tilbehørsdele eller lægger apparatet væk. På den måde sikrer du, at apparatet ikke starter utilsigtet.
d) Sørg for at opbevare elværktøjet uden for børns rækkevidde, når det ikke bruges. Du må ikke lade personer, der ikke er fortrolige med apparatet eller

ikke har læst disse anvisninger, bruge apparatet. Elværktøjer er farlige, hvis de bruges af personer, der ikke har erfaring med at bruge dem.

e) Vedligehold apparatet omhyggeligt. Kontrollér, om apparatets bevægelige dele fungerer korrekt og ikke sidder fast, om der er dele, der er gået i stykker eller på anden vis er defekte, så apparatets funktion er forringet. Sørg for, at beskadigede dele repareres, før apparatet anvendes. Mange ulykker skyldes dårligt vedligeholdte elværktøjer.

f) Brug elværktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse anvisninger og som foreskrevetfor detpågældendeapparat. Udførarbejdet i overensstemmelse med arbejdsbetingelserne og de aktiviteter, der skal udføres. Brug af elværktøj til andet end det, værktøjet er beregnet til, kan føre til, at der opstår farlige situationer.

g) Sørg for, at håndtag og gribeflader er tørre, rene og fri for olie og fedt. I en uventet situation er våde, snavsede eller fedtede håndtag og gribeflader ikke sikre at betjene eller kontrollere.

5. Service

a) Apparatet må kun repareres af kvalificerede fagfolk og kun med originale reservedele. På den måde sikres det, at apparatets sikkerhed ikke på nogen måde forringes.

b) Hvis apparatets tilslutningsledning bliver beskadiget, skal den udskiftes af producenten eller kundeservice eller en tilsvarende kvalificeret person, så eventuelle farer undgås.

Sikkerhedsinformationer for sprøjteanlæg

1. Brand- of eksplosionsfarer

Ved sprøjtning med brændbare belægningsstoffer og den selvstændige dannelse af coating- og opløsningsmiddeldampe opstår der brændbare gasser i arbejdsområdet (farezone).

Det elektrisk drevne sprøjteapparat indeholder selv mulige antændingskilder (gnistdannelse i motoren ved tænding og slukning, ved strømstikket i forbindelse med isætning og udtagning af stikket, på sprøjtepistolen som følge af statisk elektricitet).

-> Apparatet må ikke anvendes på arbejdssteder, der falder ind under eksplosionsbeskyttelsesforordningen.

->Der må ikke anvendes brandbare coatingmaterialer og rengøringsmidler --> se produktdatabladene!

-> Dåser med maling og opløsningsmidler i nærheden af apparatet skal altid lukkes tæt.

-> Ved rengøring af et apparat med brændbare opløsningsmidler, skal apparatet frakobles lysnettet og rengøres grundigt med en pensel. Før ibrugtagning skal man sikre sig, at der ikke længere er rester af opløsningsmidler. Lad de rengjorte dele tørre helt.

1. Obs! Fare for kvæstelser! Ret aldrig sprøjtepistolen mod Dem selv, andre mennesker eller dyr.

2. Bær egnet åndedrætsværn ved sprøjtearbejder. Der skal stilles en halvmaske til rådighed for brugeren. For at undgå erhvervssygdomme skal man ved klargøringen, anvendelsen og rengøringen af udstyret overholde forarbejdningsforskrifterne fra producenten af de benyttede stoffer, opløsnings- og rensemidler. Til beskyttelse af huden skal man benytte beskyttelsestøj, handsker og eventuelt håndbeskyttelsescreme.

3. Obs: Ved arbejde med sprøjtesystemet til maling inden- og også udendørs skal man sørge for, at der ikke dannes opløsningsmiddelholdige dampe omkring sprøjtesystemet. Ved arbejder i lukkede rum skal der være tilstrækkelig ventilation til, at opløsningsmiddeldampene sikkert kan ledes væk.

4. Obs: Apparatet er ikke vandstænksbeskyttet. Det må hverken benyttes i det fri i regnvejr eller sprøjtes af med vand og heller ikke dyppes i væsker. Undlad at benytte apparatet i fugtige eller våde omgivelser.

5. Obs: Anvend aldrig apparatet med en beskadiget eller ukorrekt monteret dysepakning. Ved manglende, beskadiget eller ukorrekt monteret dysepakning kan væske trænge ind i apparatet og derved øge risikoen for elektrisk stød.

Kontroller dysepakningen, hver gang apparatet tages i brug.

1. Apparatet må kun anvendes med en funktionsdygtig ventil. Stop med at bruge apparatet, hvis der stiger maling op i lufttilførselsslangen (fig. 1, pos. 13)! Afmonter lufttilførselsslange, ventil og membran, rengør delene, og udskift om nødvendigt membranen.

2. Læg ikke en fyldt sprøjtepistol fra dig.

3. Udsugningsanlæg (ikke inkluderet) skal opstilles i overensstemmelse med de lokale forskrifter.

4. De arbejdsemner, som skal sprøjtes, skal være jordet.

5. Vær opmærksom på farer, som det sprøjtede stof kan forårsage, og læs mærkaterne på beholderne eller producentens anvisninger vedrørende brug af produktet.
6. Undlad at sprøjte med stoffer, hvis brugsrisici ikke er kendte.

7. Tag trykket af beholderen, inden pistolen afmonteres, ved at dreje den.

8. Inden alle arbejder på apparatet skal stikket trækkes ud af stikkontakten.

9. Arbejder og reparationer på det elektriske udstyr må kun udføres af en elektriker. Det gælder også, hvis der er henvisninger i driftsvejledningen. Vi fralægger os ethvert ansvar for faglig ukorrekt installation.

1 Luftkappe (til indstilling af arbejdsretningen)

2 Indstilling af sprøjtestrålens bredde

3 Mængderegulering

4 Lås til luftfilterafdækningen

5 Afdækning af luftfilter

6 Luftmængderegulering

7 Netledning

8 Aftrækkerbøjle (aktiverer turbinens strømslutter → materialet transporteres)

9 Beholder

POS. BETEGNELSE

10 Sugerør
11 Beholderpakning
12 Ventil
13 Luftslangetilslutning
14 Rengøringsbørster (4 stk.)
15 Filter til sugerør, fint (rødt) Filter til sugerør, groft (hvidt)
16 Transporttaske
17 Burrebånd til fiksering af netkablet

3 WAGNERS CLICK&PAINT-SYSTEM

Med Wagners Click&Paint-system kan den forreste del af pistolen let og hurtigt udskiftes.

Dette muliggør hurtigt materialeskift uden rengøring, og det giver det rigtige værktøj til ethvert materiale og enhver anvendelse.

Der kan fås følgende pistoler:

Pistol Anvendelsesområde
StandardSpray (gul)Best.-nr. 2430386	Pistol med spaltedyse og 1000 ml aluminiumsbeholder. Forarbejder alle almindelige lakker.
FineSpray (brun)Best.-nr. 2430385	Pistol med rund dyse og 1000 ml aluminiumsbeholder. Perfekt egnet til lakker og lasurer med lav vis-kositet.
WallSpray (hvid)Best.-nr. 2430387	Dispersionspistol med spaltedyse og 1400 ml plastbeholder. Tilpasset forarbejdning af dispersioner.

3.1 ADSKILLELSE AF SPR∅JTEPISTOLEN

Anbring ved monteringen pistolen således i FC 3500, at de to pile peger mod hinanden. Drej FC 3500 90° i pilens retning, til det går hørbart i indgreb. (Fig. 2)

Afmonter pistolen ved at trykke lukkemekanismen (fig. 2, A) under aftrækkerbøjlen nedad og dreje pistolen 90°.

4 TEKNISKE DATA

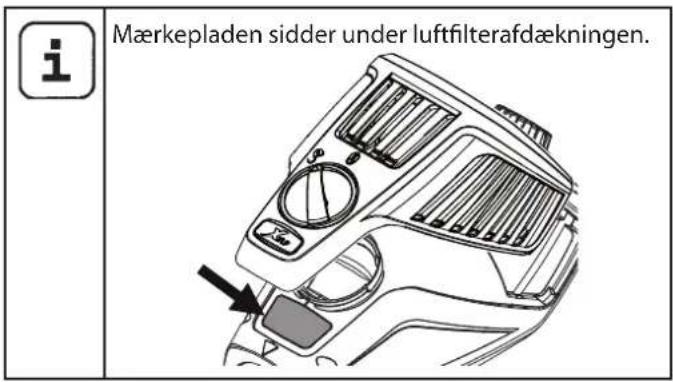

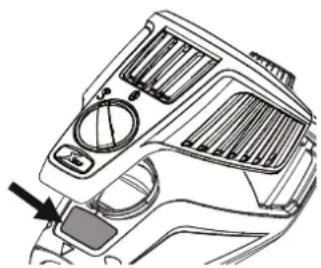

Mærkepladen sidder under luftfilterafdækningen.

Spænding: 230 V~, 50 Hz
Effektforbrug: 700 W
Forstøvningseffekt: 220 W
Beholdervolumen: 1000 ml
Netledning: 4 m
Beskyttelsesklasse: I
Lydtryksniveau:*Usikkerhed K:	74 dB (A)4 dB (A)
Lydtryksydelse:*Usikkerhed K:	87 dB (A)4 dB (A)
Vibrationsniveau:Usikkerhed K:	<2,5 m/s ^2 1,5 m/s ^2
Vægt (motorventilator, luftslange og farvesprøjtepistol) 2,3 kg

* Lydemissionsværdien er blevet beregnet i overensstemmelse med EN 62841-1.

5 ANVENDELSE AF XVLP-SPR∅JTETEKNIKKEN

XVLP (Extra Volume Low Pressure) er en lavtryks-sprøjteteknik, som arbejder med stor luftvolumen og lavt lufttryk. Den væsentligste fordel ved denne sprøjteteknik er, at der dannes mindre farvetåg. Herved reduceres materialeforbruget til et absolut minimum.

I forhold til konventionel farvepåføring opnäs en høj rentabilitet og en optimal overfladekvalitet samtidig med, at miljøet skånes.

Funktionsbeskrivelse

Farvesprøjtesystemet består af en motorventilator, som afgiver forstøverluft til sprøjtepistolen.

I sprøjtepistolen bliver en del af forstøverluften benyttet til at sætte beholderen under tryk. Ved hjælp af dette tryk trans-

porteres materialet via stigrøret til dysen, hvor det forstøves med den resterende forstøverluft.

Alle de indstillinger (f.eks. materialemængde), der er nødvendige i forbindelse med arbejdet, kan indstilles direkte på pistolen.

Anvendelsesområde

FC 3500 er dimensioneret til mindre til mellemstore projekter med et areal på maks. 50 m².

6 MATERIALE

6.1 ANVENDELIG MALING/LAK

Lakfarver med opløsningsmidler og lakfarver med vandfortynding

Bejdser, lasurer, imprægneringer, olier, klarlakker, syntetiske lakker, kulørte lakker, alkydlakker, grundere, lakker til varmeapparater, hammerlakker, rustbeskyttelsesmaling, effektlakker, strukturlakker

6.2 MALING/LAK, DER IKKE KAN ANVENDES

Materialer indeholdende stærkt slibende bestanddele, facademaling, lud og syreholdige sprøjtematerialer. Brandbare coatingmaterialer

6.3 COATINGMATERIALER, DER KUN KAN FORARBEJDES MED DEN RESPEKTIVE PISTOL (TILBEH∅R)

Indendørsvægmaling (dispersioner og latexfarver)

6.4 FORBEREDELSE AF MATERIALET

Producentens brugsanvisning på etiketten eller på det tekniske mærkeblad skal overholdes!

Materialets renhed

Et rent materiale er en absolut forudsætning for, at finforstøversystemet fungerer perfekt. Er der mistanke om urenheder i materialet, er det tilrådeligt at lade materialet filtrere gennem en finmasket si.

Forarbejdning af coatingmaterialet med StandardSpraypistolen (gul)

Materiale	Forarbejdning	Bemærkninger
Lakfarver med opløsningsmidler	Se producentens brugsanvisning
Lakfarver med vandfortynding	Se producentens brugsanvisning
Bejdser, lasurer, imprægneringer, olier	ufortyndet FineSpray-pisto-len (brun) anbefales
Klarlakker, syntetiske lakker, kulørte lakker, alkydlakker	Se producentens brugsanvisning
Grundere, lakkertil varmeapparater, hammerlakker	Se producentens brugsanvisning
Rustbeskyttelsesma-ling, effektlakker	Se producentens brugsanvisning
Multicolormaling, strukturlakker	Se producentens brugsanvisning	WallSpray-pisto-len (hvid) anbefales

7 INDSTILLING AF SPR∅JTEPISTOLEN

7.1 VALG AF SPR∅JTEBILLEDER

OBS! Træk aldrig i aftrækkerbøjlen under indstillingen af luftkap-pen.

Ved at dreje på luftkappen (Fig. 3, 1) kan der indstilles 2 forskellige sprøjtestråleformer.

Drej kun luftkappen i pilens retning, da omløbermøtrikken ellers kan løsne sig.

A vandret fladstråle

ti>lodrette flader

B lodret fladstråle

tivandrette flader

Med regulatoren (fig. 4,1) kan der yderligere skiftes mellem en bred (dog en smal () sprojestråle.

7.2 INDSTILLING AF MATERIALEMAENGDEN (FIG. 5)

Materialemængden kan indstilles trinvist fra 1 (minimum) til 12 (maksimum) ved at dreje på knappen til regulering af materialemængde (fig. 5.1).

7.3 INDSTILLING AF LUFTMÄNGDEN (FIG. 6)

Drej knappen til regulering af luftmængden (fig. 6, 1) med uret for at øge luftmængden eller imod uret for at reducere luft-

mængden (følg pilen på pistolen).

Den korrekte indstilling af luft- og materialemængden er afgørende for forstøvningen, dannelsen af malingståge og arbejdshastigheden.

7.4 JUSTER SUGER∅RET

Når sugerøret sidder korrekt, kan næsten hele beholderens indhold udsprøjtes.

Ved arbejde på liggende genstande:

Drej sugerøret fremad. (Fig. 7 A)

Sprøjtearbejde på genstande over hovedhøjde:

Drej sugerøret bagud. (Fig. 7 B)

8 IDRIFTTAGNING

Før tilslutningen til lysnettet skal De kontrollere, at den drifts-spænding, som angives på effektskiltet, stemmer overens med netspændingen. Apparatet skal tilsluttes i en forskriftsmæssigt jordet beskyttelsesstikdåse.

1. Skru beholderen af pistolen.
2. Påfyldning af det forberedte coatingmateriale.

Fyld ikke for meget i beholderen.

MAX

1. Anbring et filter i sugerøret, der passer til det anvendte coatingmateriale (fig. 8, 1).

tyndtflydende coatingmaterialer → Fint filter (rødt) tyktflydende coatingmaterialer → Groft filter (hvidt)

1. Positioner sugerøret. (Fig. 7)
2. Skru beholderen fast på pistolen.
3. Kobl pistolen og FC 3500 sammen. (Fig. 2)
4. Sæt netkablet i.
5. Apparatet er klart til brug.

9 SPR∅JTETEKNIK

FC 3500 har en aftræksbøjle med 2 trykpunkter. I det første trykpunkt startes turbinen. Hvis aftræksbøjlen trækkes længere tilbage, pumpes der materiale igennem sprøjtepistolen.

Træk i aftrækkerbøjlen på sprøjtepistolen.

Udfør en sprøjteprøve på et stykke karton for at kunne indstille sprøjtebillede, sprøjtestrålens bredde samt materiale- og luftmængde korrekt.

Hold sprøjtepistolen lodret og i en jævn afstand på mellem 3 – 20 cm til sprøjteobjektet. (fig. 10)

Før sprøjtepistolen i en jævn bevægelse enten på tværs eller op og ned. Ved en jævn pistolføring og den rette arbejdshastighed får man en ens overfladefinish og et sprøjtebillede uden løbere. Begynd uden for sprøjteobjektet og undgå at afbryde inde på sprøjteobjektet.

Dannes der for stor farvetåge, skal luft- og farvemængde samt afstand til objektet optimeres.

10 ARBEJDSAFBRYDELSE

1. Tag stikket ud af stikkontakten.
2. Ved længere pauser skal beholderen udluftes ved kort at åbne og lukke låget.
3. Efter en afbrydelse af arbejdet skal dyseåbningerne renses.

Ved arbejde med hurtigttørrende tokomponentmateriale, skal apparatet ubetinget skylles igennem med et egnet rengøringsmiddel inden for forarbejdningstiden, da apparatet i modsat fald kun kan rengøres med meget stort besvær eller endda blive ødelagt.

ADVARSEL! Fyldte beholdere skal være godt tillukkede til transport i tasken. Læg ikke tasken på siden, når den indeholder fyldte beholdere.

11 RENG∅RING OG FORANSTALTNINGER EFTER ARBEJDET

For fejlfri drift skal FC 3500 rengøres grundigt hver dag.

1. Sluk for apparatet.
2. Adskil pistolen. Tryk lukkemekanismen (Fig. 2, A) lidt ned. Skru pistolen og turbinen modsat hinanden, og skil dem fra hinanden.

VIGTIGT! Du må aldrig holde den bageste del af pistolen under vand eller dyppe den i andre former for væske. Huset må kun rengøres med en vædet klud.

1. Skru beholderen af.
   Resterende materiale tømmes ud i den originale beholder.
2. Rengør sugerør og indsugningsstudsen i pistolen med en rengøringsbørste. (Fig. 11)
3. Rengør udluftningsboringen. (fig. 8, 2)

VIGTIGT! Rengør aldrig pakninger, membran og dyse- eller luftboringer med spidse metalliske genstande. Ventilationsslange og membran er kun betinget modstandsdygtige imod opløsningsmidler. Læg dem ikke i opløsningsmidler, men tør dem kun af.

1. For lettere at kunne fjerne luftkappen (fig. 12, 1), drej den først i lodret position.
2. Skru omløbermøtrikken (fig. 12, 2) af.
3. Rens luftkappen (fig. 13,1.) og dysen (3) med børste og opløsningsmiddel eller vand.

Rens især grundigt mellemrummene på nålene (fig. 13, 5)

1. Rengør beholder udvendigt med en klud, der er vædet med opløsningsmiddel eller vand. Brug en almindelig børste til gevindet (fig. 13, 6.).
2. Sæt atter delene sammen (se under "Montage").

11.1 MONTAGE

VIGTIGT! Følg nøje de nedenfor beskrevne trin ved monteringen. Hvis dette ikke gøres, kan pistolen blive beskadiget.

VIGTIGT! Anvend aldrig apparatet med en beskadiget eller ukorrekt monteret dysepakning. Ved manglende, beskadiget eller ukorrekt monteret dysepakning kan væske trænge ind i apparatet og derved øge risikoen for elektrisk stød.

1. Skub dysetætningen på nålene, så noten (spalten) peger væk fra pistolen. (Fig. 14)
2. Sæt omløbermøtrikken (fig. 15, 2) på selve pistolen, og spænd den godt fast.
3. Få luftkappen (fig. 16, 1) til at gå i indgreb på omløbermøtrikken. Kontrollér, at luftkappen er helt i indgreb på begge sider.

4. Sæt beholderpakningen på stigerøret nedefra og op over kraven. Drej i den forbindelse beholderpakningen lidt.

5. Drej stigrøret og beholdertætningen ind i pistolen.

For at lette montering af pistolen skal du efter rengøring påføre O-ringen på pistolens forreste del (medfølger) (fig. 17).

12 VEDLIGEHOLDELSE

12.1 LUFTFILTER

OBS! Anvend aldrig apparatet med tilsmudset eller manglende luftfilter, da dette kan medføre, at der suges snavs ind, så driften af apparatet påvirkes.Kontroller altid luftfilteret, inden arbejdet påbegyndes.

1. Tag stikket ud af stikkontakten.
2. Lås luftfilterfagets dæksel op (Fig. 18), og tag det af.
3. Rengør luftfilteret (fig. 19, 1) (blæs det igennem) eller udskift det, alt efter tilsmudsningen.
4. Skub et rent luftfilter ind under holderne (Fig. 19, 2) på venstre og højre side (vær opmærksom på luftfilterets og fagets facon).
5. Sæt luftfilterfagets dæksel på igen, og lås det .

12.2 UDLUFTNINGSVENTIL

i	Gør følgende, hvis der er kommet maling ind i luftslangen:

1. Træk lufttilførselsslangen (fig. 20, 1) øverst af pistolen. Løsn ventildækslet (2). Tag membranen (3) ud. Rengør alle dele grundigt.

VIGTIGT! Ventilationsslange og membran er kun betinget modstandsdygtige imod opløsningsmidler. Læg dem ikke i opløsningsmidler, men tør dem kun af.

1. Sæt membranen i med stiften foran i ventildækslet. (Se i den forbindelse også markeringen på pistolen).
2. Stil pistolhuset på hovedet, og skru ventildækslet på nedefra.
3. Sæt lufttilførselsslangen på ventildækslet og på niplen på pistolen.

13 AFHJÆLPNING AF FEJL

FEJL ÅRSAG AFHJÆLPNING
Apparatet går ikke i gang	Der er ingen netspænding	Kontroller
Der kommer ikke maling/lak ud af dysen.	Dyse tilstoppetDer er indstillet for lav materialemængdeFarvebeholderpakningen er beskadigetTrykket i beholderen er for lavtBeholderne er tomLuftslangen sidder løs/er beskadigetSugerøret er løstSugerøret / filter til sugerør er tilstoppetVentilationshullet i sugerøret er tilstoppetMembranen klæber fastMembranen vender forkert	Rengøring∅g mængdenUdskiftSpænd beholderen fastEfterfyldSæt den fast eller udskift denSæt fastRengøring eller anvend et andet filterRengøringRengør eller afmonter (se afsnit 12.2)Isæt membranen korrekt (se afsnit 12.2)
Der drypper maling/lak fra dysen	Luftkappe, dyse eller nål er tilsmudsetPistolen er monteret forkertDysen sidder løstDysepakningen mangler eller er slidtDysen er slidtNål slidt	RengøringMonter det korrekt (se afsnit 11.1)Spænd omløbermøtrikSæt en intakt dysepakning iUdskiftningUdskift nålen (servicesæt 2434517)
Forstøvningen er for grov.	Sprøjtemængden er for storDysen er tilstoppetMalingen/lakken er for tyktflydendeTrykket i beholderen er for lavtLuftfilteret er meget snavsetLuftmængden er for lilleLuftkappe forkert monteret	Reducer mængdenRengøringFortynd mereSpænd beholderen fastUdskiftning (se afsnit 12.1)∅g mængdenSæt luftkappen rigtigt på plads (Fig. 16)
Sprøjtepistolen pulserer	Malingen/lakken i beholderen er opbrugtDysepakningen mangler eller er slidtLuftfilteret er meget snavsetSugerøret er løstSugerøret / filter til sugerør er tilstoppet	EfterfyldSæt en intakt dysepakning iUdskiftning (se afsnit 12.1)Sæt fastRengøring eller anvend et andet filter
Malingen/lakken danner løbere	Der er påført for meget maling/lakFor lille afstandForkert pistol	Reducer mængden∅g afstandenAnvend en anden pistol
For meget sprøjtetåge (overspray)	Afstanden til sprøjteemnet er for storDer er påført for meget maling/lakLuftmængden er for storCoatingmaterialet er fortyndet for megetForkert pistolUkorrekt sprøjteteknik	Reducer sprøjteafstandenReducer mængdenReducer mængdenReducer fortyndingenAnvend en anden pistolFor oplysninger om korrekt sprøjteteknik, se kapitel 9.
Maling i lufttilførselsslangen	Membranen er snavsetMembranen er defekt	Rengør membranen (se afsnit 12.2)Udskrift membranen (se afsnit 12.2)

14 TILBEH∅R OG RESERVEDELE

14.1 TILBEH∅R

POS. BEST. NR. BETEGNELSE

1 2430 386 Pistol StandardSpray (gul) komplet inkl 1000 ml beholder Forarbejder alle almindelige lakker.
2 2430 385 Pistol FineSpray (brun) komplet inkl 1000 ml beholder Perfekt egnet til lakker og lasurer med lav viskositet.
3 2430 387 Pistol WallSpray (hvid) komplet inkl 1400 ml beholder Tilpasset forarbejdning af dispersioner.

1 2343 946 Låg luftfilterrum
2 2343 947 Luftfilter (3 stk.)
3 2430 409 Rengøringsbørstesæt
4 2344 041 Burrebånd til fiksering af netkablet.
5 2454 642 Transporttaske

14.3 RESERVEDELE PISTOL STANDARDSPRAY (GUL) (FIG. 22)

POS. BEST. NR. BETEGNELSE

1 2430386 Pistol StandardSpray (gul) komplet inkl. 1000 ml beholder
2 2434514 Luftkappe (StandardSpray, 3 stk.)
3 2323934 Pakning
4 2434513 Servicesæt sprøjtehoved (StandardSpray)
5 2434517 Servicesæt nål (StandardSpray, 4,1 mm)

6 2434516 Lufttilførselsslange, ventildæksel, membran

7 2434524 Servicesæt ansugningssystem

8 2434523 Beholderpakning (5 stk.)

9 2324248 Filter til sugerør, fint (rød, 5 stk.)

2324249 Filter til sugerør, groft (hvid, 5 stk.)

10 2434525 Beholder, 1000 ml

2315 539 Glidefedt

KONTROL AF APPARATET

Af sikkerhedsgrunde anbefaler vi, alt efter behov, dog mindst hver 12. måned, at lade sagkyndige kontrollere om en sikker drift af apparatet fortsat er sikret.

Ved apparater, der er taget ud af drift kan kontrollen udskydes til næste ibrugtagning.

Desuden skal alle (eventuelt afvigende) nationale kontrol- og vedligeholdelses-forskrifter også overholdes.

Ved spørgsmål bedes du henvende dig til et af firma Wagners servicesteder.

VIGTIG INFORMATION VEDR∅RENDE PRODUKTANSVAR

På grund af et EU-direktiv, der trådte i kraft den 01.01.1990 hæfter producenten kun for sit produkt, når alle delene stammer fra producenten eller er godkendt af denne, eller hvis apparaterne er monteret korrekt og blevet anvendt korrekt.

Ved anvendelse af ikke-originale eller ikke-godkendte reservedele kan garantien bortfalde helt eller delvist; i ekstreme tilfælde kan den ansvarlige myndighed (f.eks. Arbejdstilsynet) forbyde brugen af hele apparatet.

Med originalt WAGNER-tilbehør og -reservedele er der garanti for, at alle sikkerhedsforskrifter er opfyldt.

INFORMATION OM BORTSKAFFELSE

Elektrisk og elektronisk udstyr indeholder materialer, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

3 + 2 ÅRS GARANTI PÅ DETTE WAGNER-HÅNDVÆRKER-PRODUKT

WAGNER yder udelukkende erhvervskunder, som har købt produktet hos en autoriseret forhandler (i det følgende kaldet "kunde"), en garanti, der går ud over den lovbefalede garanti for de på internettet på https://go.wagner-group.com/3plus2-info nævnte produkter, såfremt der ikke foreligger en garanti-udelukkelse.

Garantiperioden for WAGNER-produkter (enheder) inden for håndværkerområdet er 36 måneder og starter med købsdataoten for det oprindelige køb. Garantiperioden kan forlænges med yderligere 24 måneder, hvis produktet inden for 28 uger efter købet registres på internettet på https://go.wagnergroup.com/3plus2.

Ved kommerciel udlejning, industriel anvendelse (f.eks. brug i holddrift) eller tilsvarende belastning er garantiperioden på grund af den tydeligt højere belastning 12 måneder. Vi forbeholder os retten til i enkelte tilfælde at gennemføre en kontrol og eventuelt afvise garantien.

Hvis der i garantiperioden viser sig at være fejl på udstyret med hensyn til materiale, forarbejdning eller ydeevne, så skal garantikrav straks gøres gældende, dog seneste efter en frist på 2 uger efter at fejlen er opdaget.

Vores detaljerede garantibestemmelser kan rekvireres hos vores autoriserede WAGNER-partnere (se webside eller drifts-vejledning) eller i tekstform på vores webside:

Ret til ændringer forbeholdes

EU Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende bestemmelser: 2006/42/EF, 2014/30/EU, 2011/65/EU, 2012/19/EU

Anvendte harmoniserede normer: EN 62841-1, EN 50580, EN IEC 55014-1, EN IEC 55014-2, EN IEC 61000-3-2, EN 61000-3-3, EN 62233

EU Overensstemmelseserklæringen er vedlagt produktet. Om nødvendigt kan den efterbestilles med bestillingsnummer 2368396.

Funktionsbeskrivning

DK DVA A/S Marielundvej 48 C 2730 Herlev Denmark Tel. [phone] [e-mail] www.dva.dk
