FineCoat 9700 - Malespray WAGNER - Gratis brugsanvisning og manual
Find enhedens vejledning gratis FineCoat 9700 WAGNER i PDF-format.
| Produkttype | HVLP-sprøjtepistol (High Volume Low Pressure) |
| Mærke | Wagner |
| Model | FineCoat 9700 |
| Kategori | Malingssprøjte |
| Effektforbrug | 1150 W |
| Spænding | 230 V ~ 50 Hz |
| Maks. strømforbrug | 5 A |
| Vægt (turbine, slange, pistol) | 6,8 kg |
| Luftslangens længde | 7,6 m |
| Strømkablets længde | 4 m |
| Standard dysesæt | Nr. 4 (1,8 mm) |
| Beholderens kapacitet | 1000 ml |
| Lydtryksniveau | 80 dB(A) (usikkerhed K=3 dB(A)) |
| Lydniveau under drift | 91 dB(A) (usikkerhed K=3 dB(A)) |
| Vibrationsniveau | < 2,5 m/s² (usikkerhed K=1,5 m/s²) |
| Beskyttelsesklasse | I |
| Maks. produkt temperatur | 43 °C |
| Sprøjteteknologi | HVLP (højt volumen, lavt tryk) |
| Indstillinger | Sprøjtens form (vandret, lodret, rund), produktmængde, luftmængde |
| Luftfilter | Med tilstopningsindikator (lyser rødt) |
| Vedligeholdelse | Regelmæssig rengøring af dyse, luftfilter, udluftningsventil |
| Medfølgende tilbehør | Pistol, beholder, luftslange, rengøringsbørster, standard dysesæt |
| Garanti | 3 år + 2 år ekstra efter registrering (håndværksmæssig brug) |
Ofte stillede spørgsmål - FineCoat 9700 WAGNER
Brugerspørgsmål om FineCoat 9700 WAGNER
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Malespray i PDF-format gratis! Find din vejledning FineCoat 9700 - WAGNER og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. FineCoat 9700 af mærket WAGNER.
BRUGSANVISNING FineCoat 9700 WAGNER
Oversættelse af den originale driftsvejledning
Indholdsfortegnelse
1 SIKKERHEDSBESTEMMELSER
2 BESKRIVELSE AF APPARATET 74
3 UDVALG AF DYSESÆTTET 74
3.1 Udskiftning af dysesættet 74
4 TEKNISKE DATA 75
5 ANVENDELSE AF XVLP-SPR∅JTETEKNIKKEN 75
6 MATERIALE 75
6.1 Anvendelig maling/lak 75
6.2 Maling/lak, der ikke kan anvendes 75
6.3 Forberedelse af materialet 75
7 INDSTILLING AF SPR∅JTEPISTOLEN 76
7.1 Valg af sprøjtebilleder 76
7.2 Indstilling af materialemængden 76
7.3 Indstilling af luftmængden 76
7.4 Juster sugerøret 76
8 IDRIFTTAGNING 76
9 SPR∅JTETEKNIK 76
10 ARBEJDSAFBRYDELSE 77
11 TRANSPORT 77
12 RENG∅RING OG FORANSTALTNINGER EFTER ARBEJDET ____ 77
12.1 Montage 77
13 VEDLIGEHOLDELSE 78
13.1 Luftfilter 78
13.2 Udluftningsventil 78
13.3 Pistol 78
14 AFHJÆLPNING AF FEJL 79
15 TILBEH∅R OG RESERVEDELE 80
15.1 Tilbehør 80
Kontrol af apparatet 81
Information om bortskaffelse 81
Vigtig information vedrørende produktansvar ____ 81
Garantierklæring 81
72 Forklaring af de anvendte symboler
Dette symbol gør opmærksom på en potentiel fare for dig eller apparatet. Under dette symbol finder du vigtige oplysninger om, hvordan du undgår personskader og skader på apparatet.
Angiver gode råd ved anvendelsen samt andre særligt nyttige henvisninger.

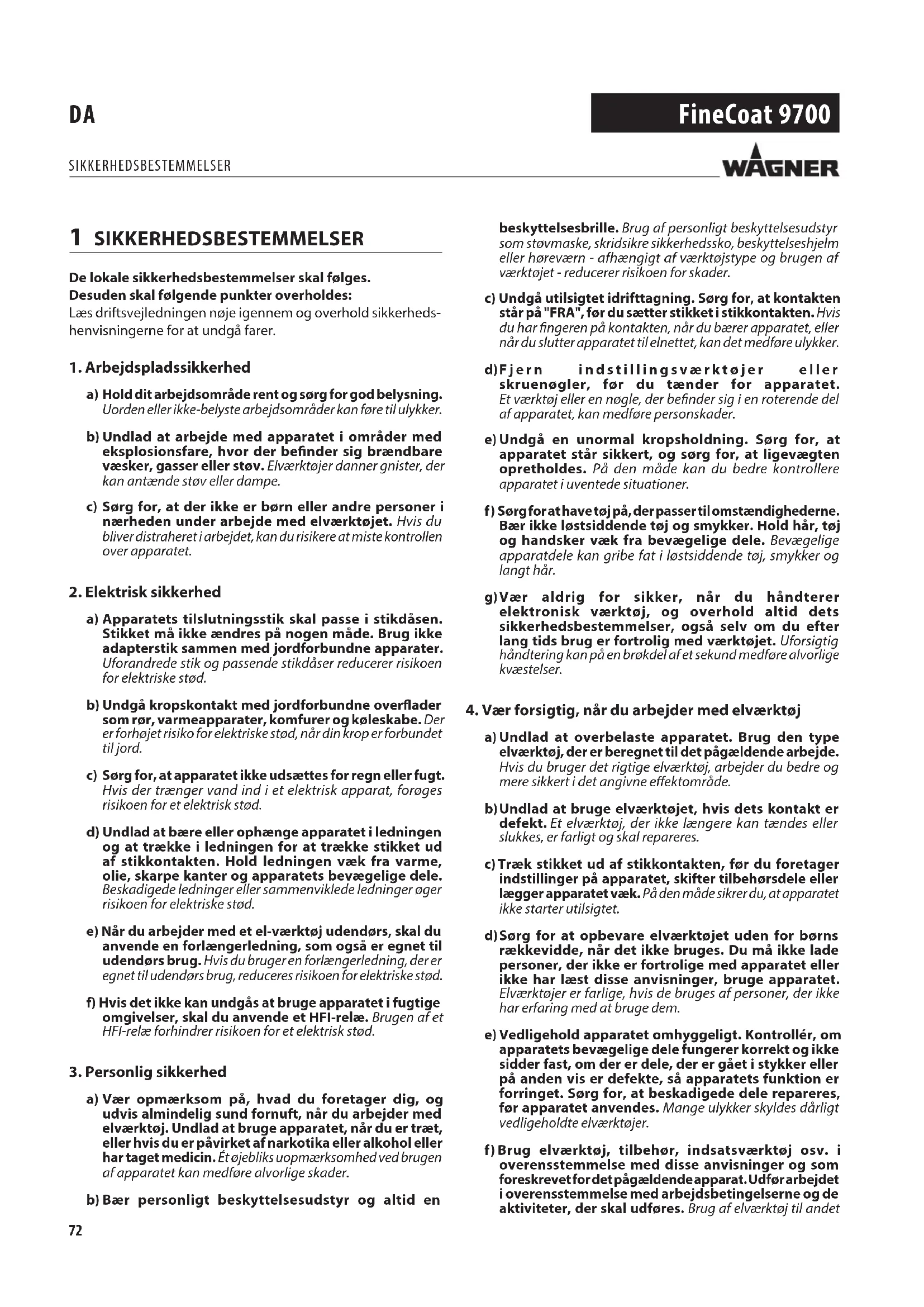

1 SIKKERHEDSBESTEMMELSER
De lokale sikkerhedsbestemmelser skal følges. Desuden skal følgende punkter overholdes:
Læs driftsvejledningen nøje igennem og overhold sikkerhedshenvisningerne for at undgå farer.
1. Arbejdspladssikkerhed
a) Hold dit arbejdsområde rent og sørg for god belysning.
Uorden eller ikke-belyste arbejdsområder kan føre til ulykker.
b) Undlad at arbejde med apparatet i områder med eksplosionsfare, hvor der befinder sig brændbare væsker, gasser eller støv. Elværktøjer danner gnister, der kan antænde støv eller dampe.
c) Sørg for, at der ikke er børn eller andre personer i nærheden under arbejde med elværktøjet. Hvis du bliver distraheret i arbejdet, kan du risikere at miste kontrollen over apparatet.
2. Elektrisk sikkerhed
a) Apparatets tilslutningsstik skal passe i stikdåsen. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sammen med jordforbundne apparater. Uforandrede stik og passende stikdåser reducerer risikoen for elektriske stød.
b) Undgå kropskontakt med jordforbundne overflader som rør, varmeapparater, komfurer og køleskabe. Der er forhøjet risiko for elektriske stød, når din krop er forbundet til jord.
c) Sørg for, at apparatet ikke udsættes for regn eller fugt. Hvis der trænger vand ind i et elektrisk apparat, forøges risikoen for et elektrisk stød.
d) Undlad at bære eller ophænge apparatet i ledningen og at trække i ledningen for at trække stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og apparatets bevægelige dele. Beskadigede ledninger eller sammenviklede ledninger øger risikoen for elektriske stød.
e) Når du arbejder med et el-værktøj udendørs, skal du anvende en forlængerledning, som også er egnet til udendørs brug. Hvis du bruger en forlængerledning, der er egnet til udendørs brug, reduceres risikoen for elektriske stød.
f) Hvis det ikke kan undgås at bruge apparatet i fugtige omgivelser, skal du anvende et HFI-relæ. Brugen af et HFI-relæ forhindrer risikoen for et elektrisk stød.
3. Personlig sikkerhed
a) Vær opmærksom på, hvad du foretager dig, og udvis almindelig sund fornuft, når du arbejder med elværktøj. Undlad at bruge apparatet, når du er træt, eller hvis du er påvirket af narkotika eller alkohol eller har taget medicin. Ét øjebliks uopmærksomhed ved brugen af apparatet kan medføre alvorlige skader.
b) Bær personligt beskyttelsesudstyr og altid en
beskyttelsesbrille. Brug af personligt beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn - afhængigt af værktøjstype og brugen af værktøjet - reducerer risikoen for skader.
c) Undgå utilsigtet idrifttagning. Sørg for, at kontakten står på "FRA", før du sætter stikket i stikkontakten. Hvis du har fingeren på kontakten, när du bærer apparatet, eller när du slutter apparatet til elnettet, kan det medføre ulykker.
d) Fjern indstillingsværktøjer eller skruenøgler, før du tænder for apparatet. Et værktøj eller en nøgle, der befinder sig i en roterende del af apparatet, kan medføre personskader.
e) Undgå en unormal kropsholdning. Sørg for, at apparatet står sikkert, og sørg for, at ligevægten opretholdes. På den måde kan du bedre kontrollere apparatet i uventede situationer.
f) Sørg for at have tøj på, der passer til omstændighederne. Bær ikke løstsiddende tøj og smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Bevægelige apparatdele kan gribe fat i løstsiddende tøj, smykker og langt hår.
g)Vær aldrig for sikker, när du håndterer elektronisk værktøj, og overhold altid dets sikkerhedsbestemmelser, også selv om du efter lang tids brug er fortrolig med værktøjet. Uforsigtig håndtering kan på en brøkdel af et sekund medføre alvorlige kvæstelser.
4. Vær forsigtig, når du arbejder med elværktøj
a) Undlad at overbelaste apparatet. Brug den type elværktøj, der er beregnet til det pågældende arbejde. Hvis du bruger det rigtige elværktøj, arbejder du bedre og mere sikkert i det angivne effektområde.
b) Undlad at bruge elværktøjet, hvis dets kontakt er defekt. Et elværktøj, der ikke længere kan tændes eller slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten, før du foretager indstillinger på apparatet, skifter tilbehørsdele eller lægger apparatet væk. På den måde sikrer du, at apparatet ikke starter utilsigtet.
d) Sørg for at opbevare elværktøjet uden for børns rækkevidde, när det ikke bruges. Du må ikke lade personer, der ikke er fortrolige med apparatet eller ikke har læst disse anvisninger, bruge apparatet. Elværktøjer er farlige, hvis de bruges af personer, der ikke har erfaring med at bruge dem.
e) Vedligehold apparatet omhyggeligt. Kontrollér, om apparatets bevægelige dele fungerer korrekt og ikke sidder fast, om der er dele, der er gået i stykker eller på anden vis er defekte, så apparatets funktion er forringet. Sørg for, at beskadigede dele repareres, før apparatet anvendes. Mange ulykker skyldes dårligt vedligeholdte elværktøjer.
f) Brug elværktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse anvisninger og som foreskrevet for det pågældende apparat. Udfør arbejdet i overensstemmelse med arbejdsbetingelserne og de aktiviteter, der skal udføres. Brug af elværktøj til andet
end det, værktøjet er beregnet til, kan føre til, at der opstår farlige situationer.
g) Sørg for, at håndtag og gribeflader er tørre, rene og fri for olie og fedt. I en uventet situation er våde, snavsede eller fedtede håndtag og gribeflader ikke sikre at betjene eller kontrollere.
5. Service
a) Apparatet må kun repareres af kvalificerede fagfolk og kun med originale reservedele. På den måde sikres det, at apparatets sikkerhed ikke på nogen måde forringes.
b) Hvis apparatets tilslutningsledning bliver beskadiget, skal den udskiftes af producenten eller kundeservice eller en tilsvarende kvalificeret person, så eventuelle farer undgås.
Sikkerhedsinformationer for sprøjteanlæg
- Brand- of eksplosionsfarer
Ved påførelse af coatingmateriale og den selvstændige dannelse af dampe fra coatingsmaterialer og opløsningsmidler opstår der brandbare gasser i arbejdsområdet (farezonen).
Det elektrisk drevne sprøjteapparat indeholder selv mulige antændingskilder (gnistdannelse i motoren ved tænding og slukning, ved strømstikket i forbindelse med isætning og udtagning af stikket, på sprøjtepistolen som følge af statisk elektricitet).
-> Apparatet må ikke anvendes på arbejdssteder, der falder ind under eksplosionsbeskyttelsesforordningen.
->Basisapparat og strømtilslutning skal befinde sig uden for farezonen.
->Der må ikke anvendes brandbare coatingmaterialer og rengøringsmidler --> se produktdatabladene!
-> Dåser med maling og opløsningsmidler i nærheden af apparatet skal altid lukkes tæt.
-> I farezonen må der ikke findes nogen antændingskilder som f.eks. åben ild, tændte tobaksvarer, glødende metaltråde, varme overflader, gnister fra f.eks. vinkelslibere osv.
-> Ved rengøring af apparatet med opløsningsmiddel må der ikke sprøjtes ind i en beholder med lille åbning (spunshul). Fare som følge af dannelsen af en eksplosiv gas/luftblanding.
Den beholder, der sprøjtes ind i, skal være jordet.
-
Obs! Fare for kvæstelser! Ret aldrig sprøjtepistolen mod Dem selv, andre mennesker eller dyr.
-
Anbefaling: Bær åndedrætsværn under sprøjtearbejderne. Der skal stilles en halvmaske til rådighed for brugeren.
For at undgå erhvervssygdomme skal man ved klargøringen, anvendelsen og rengøringen af udstyret overholde forarbejdningsforskrifterne fra producenten af de benyttede stoffer, opløsnings- og rensemidler. Til beskyttelse af huden skal man benytte beskyttelsestøj, handsker og eventuelt håndbeskyttelsescreme.
-
Obs: Ved arbejdet med farvesprøjtesystemet i lukkede rum samt ude i det fri skal man sørge for, at dampene fra opløsningsmidlerneikkedriverhentilmotorventilatoren, og at der ikke dannes opløsningsmiddelholdige dampe i farvesprøjtesystemets område. Motorventilatoren skal placeres i den side, som vender væk fra sprøjteobjektet. I det fri skal man være opmærksom på vindens retning. Ved arbejder i lukkede rum skal der være tilstrækkelig ventilation til, at opløsningsmiddeldampene sikkert kan ledes væk. Der skal mindst være en afstand på 3 m mellem motorventilatoren og sprøjteobjektet.
-
Obs: Apparatet er ikke vandstænksbeskyttet. Det må hverken benyttes i det fri i regnvejr eller sprøjtes af med vand og heller ikke dyppes i væsker. Undlad at benytte apparatet i fugtige eller våde omgivelser.
-
Apparatet må kun anvendes med en funktionsdygtig ventil. Stop med at bruge apparatet, hvis der stiger maling op i lufttilførselsslangen (fig. 1, pos. 4)! Afmonter lufttilførselsslange, ventil og membran, rengør delene, og udskift om nødvendigt membranen (se afsnit 13.2).
-
Læg ikke en fyldt sprøjtepistol fra dig.
-
Udsugningsanlæg (ikke inkluderet) skal opstilles i overensstemmelse med de lokale forskrifter.
-
De arbejdsemner, som skal sprøjtes, skal være jordet.
-
Vær opmærksom på farer, som det sprøjtede stof kan forårsage, og læs mærkaterne på beholderne eller producentens anvisninger vedrørende brug af produktet.
-
Undlad at sprøjte med stoffer, hvis brugsrisici ikke er kendte.
-
Tag trykket af beholderen, inden pistolen afmonteres, ved at dreje den.
-
Inden alle arbejder på apparatet skal stikket trækkes ud af stikkontakten.
-
Arbejder og reparationer på det elektriske udstyr må kun udføres af en elektriker. Det gælder også, hvis der er henvisninger i driftsvejledningen. Vi fralægger os ethvert ansvar for faglig ukorrekt installation.
-
Undladatsiddeellerståpåapparatet.Fareforvæltningogbrud!
-
Lynlukkene på slangen og sprøjtepistolen bliver meget varme under brug. Undgå hudkontakt med lynlukkene, när disse er varme. Lynlukkene skal först køle ned, inden du adskiller sprøjtepistolen fra slangen.
-
Brug kun dele, der er godkendt af producenten. Hvis der bruges dele, der ikke opfylder de tekniske minimumskrav, hæfter brugeren selv og bærer hele risikoen.
1 Pistol
2 Indstilling af sprøjtestrålens bredde
3 Luftkappe (til indstilling af arbejdsretningen)
4 Luftslangetilslutning
5 Ventil
6 Beholderpakning
7 Sugerør
8 Beholder
9 Aftrækkerbøjle
10 Mængderegulering
11 Luftmængderegulering
12 Luftslange
13 Bærehåndtag
14 Tænd/sluk-kontakt (I = TIL, 0 = FRA)
POS. BETEGNELSE
15 Luftfiltervisning (lyser rødt, när hovedluftfilteret er tilstoppet)
16 Luftslangetilslutning
17 Hylde til små dele/tilbehør
18 Pistolholder
19 Klemme til fastgørelse af det oprullede netkabel
20 Netledning
21 Afdækning luftfilter (venstre og højre)
22 Fastgørelsesbånd til at binde den oprullede luftslange sammen
23 Filter til sugerør, groft (hvidt)
24 Rengøringsbørster (4 stk.)
3 UDVALG AF DYSESÄTTET
Din HVLP-sprøjtepistol skal have det dysesæt, der er beregnet til den pågældende opgave. Et dysesæt består af en nål (1), en sprøjtedyse (2) og en luftkappe (3).
Du bør vælge dit dysesæt ud fra to forskellige kriterier: Materialet, der skal påføres, og overfladens finish. Tabellen på næste side hjælper dig med at træffe det rigtige valg.
3.1 UDSKIFTNING AF DYSESÄTTET
- Fjern reguleringsringen (fig. 2, 4), luftkappen (3) og fjederpladen (5).
- Fjern sprøjtedysen. (Fig. 3)
- Fjern materiale-reguleringsknappen (fig. 4, 6) og fjederen (7).
- Fjern nälen (fig. 5, 1).
Hvis nälen ikke glider ud med lethed, løs møtrikken (fig. 5, 8) for at undgå, at nålen eller pakningen beskadiges.
- Monteringen af det nye dysesæt sker i omvendt rækkefølge.
4 TEKNISKE DATA
| Spænding: 230 V~, 50 Hz | |
| Effektforbrug: | 1150 W |
| Maks. strømoptag | 5 A |
| Dysesæt (standard) nr. 4 (1,8 mm) | |
| Beholdervolumen: 1000 ml | |
| Luftslange: 7,6 m | |
| Netledning: 4 m | |
| Beskyttelsesklasse: 43 °C | |
| Sprøjtematerialets tilladte maks. temperatur | 1 |
| Lydtryksniveau:* Usikkerhed K: | 80 dB (A)3 dB (A) |
| Lydtryksydelse:* Usikkerhed K: | 91 dB (A)3 dB (A) |
| Vibrationsniveau: Usikkerhed K: | <2,5 m/s^2 1,5 m/s^2 |
| Vægt (motorventilator, luftslange og farvesprøjtepistol) 6,8 kg |
* Lydemissionsværdien er blevet beregnet i overensstemmelse med EN 62841-1.
5 ANVENDELSE AF HVLP-SPR∅JTETEKNIKKEN
HVLP (High Volume Low Pressure) er en lavtryks-sprøjteteknik, som arbejder med stor luftvolumen og lavt lufttryk. Den væsentligste fordel ved denne sprøjteteknik er, at der dannes mindre farvetåg. Herved reduceres materialeforbruget til et absolut minimum.
I forhold til konventionel farvepåføring opnås en høj rentabilitet og en optimal overfladekvalitet samtidig med, at miljøet skånes.
Funktionsbeskrivelse
Farvesprøjtesystemet består af en motorventilator, som via en luftslange afgiver forstøverluft til sprøjtepistolen.
I sprøjtepistolen bliver en del af forstøverluften benyttet til at sætte beholderen under tryk. Ved hjælp af dette tryk transporteres materialet via stigrøret til dysen, hvor det forstøves
Alle de indstillinger (f.eks. materialemængde), der er nødvendige i forbindelse med arbejdet, kan indstilles direkte på pistolen.
6 MATERIALE
6.1 ANVENDELIG MALING/LAK
Lakfarver med opløsningsmidler og lakfarver med vandfortynding
Bejdser, lasurer, imprægneringer, olier, klarlakker, syntetiske lakker, kulørte lakker, alkydlakker, grundere, lakker til varme-apparater, hammerlakker, rustbeskyttelsesmaling, effektlakker, strukturlakker
6.2 MALING/LAK, DER IKKE KAN ANVENDES
Materialer indeholdende stærkt slibende bestanddele, facademaling, lud og syreholdige sprøjtematerialer. Brandbare coatingmaterialer
6.3 FORBEREDELSE AF MATERIALET
Producentens brugsanvisning på etiketten eller på det tekniske mærkeblad skal overholdes!
Materialets renhed
Et rent materiale er en absolut forudsætning for, at finforstøversystemet fungerer perfekt. Er der mistanke om urenheder i materialet, er det tilrådeligt at lade materialet filtrere gennem en finmasket si.
TABEL MATERIALEFORTYNDING/DYSESÆT
| MATERIALE | VISKOSITET DIN-S* | DYSESÆT |
| Bejdser, lasurer, imprægneringer, olier | ufortyndet | 2 - 3(0,8 mm - 1,3 mm) |
| Lakfarver med opløsningsmidler | 15 - 45 | 3 - 4(1,3 mm 1,8 mm) |
| Lakfarver med vandfortynding | Se producentens brugsanvisning | 4 - 5(1,8 mm- 2,2 mm) |
| Struktur- og effektl- akker | Se producentens brugsanvisning | 5 - 6(2,2 mm - 2,5 mm) |
| Materialer med kulørte effekter, multi-colormaling | Se producentens brugsanvisning | 6 - 7(2,5 mm - 2,7 mm) |
* Brug et viskositetsmålebæger (P/N 50342). Dyp viskositetsmålebægeret helt ned i malingen/lakken. Løft målebægeret op, hæld malingen/lakken ud, og mål tiden i sekunder, til væskestrålen brydes.
7 INDSTILLING AF SPR∅JTEPISTOLEN
7.1 VALG AF SPR∅JTEBILLEDER (FIG. 6)
OBS! Træk aldrig i aftrækkerbøjlen under indstillingen af luftkap-pen.
Drej luftkappen (fig. 6, 3) i den ønskede sprøjteposition.
A vandret fladstråle
lodrette flader
B lodret fladstråle
tivandrette flader
C rundstråle
tijhjørner og kanter samt svært tilgængelige steder.
Med reguleringsringen kan du indstille sprøjtestrålens bredde (fig. 7):
drej mod højre
→ bred sprøjtestråle
drej mod venstre
→smallere sprøjtestråle
7.2 INDSTILLING AF MATERIALEMAENGDEN (FIG. 8)
Bestem materialemængden ved at dreje på reguleringsknappen.
drej mod venstre
→ større materialemængde
drej mod højre
→mindre materialemængde
7.3 INDSTILLING AF LUFTMÄNGDEN (FIG. 9)
Luftmængden kan øges eller reduceres ved at dreje på luftmængde-reguleringsknappen.
Den korrekte indstilling af luft- og materialemængde er afgørende for forstøvningen og tågedannelsen.
7.4 JUSTER SUGER∅RET
Når sugerøret sidder korrekt, kan næsten hele beholderens indhold udsprøjtes.
Ved arbejde på liggende genstande:
Drej sugerøret fremad. (Fig. 10 A)
Sprøjtearbejde på genstande over hovedhøjde:
Drej sugerøret bagud. (Fig. 10 B)

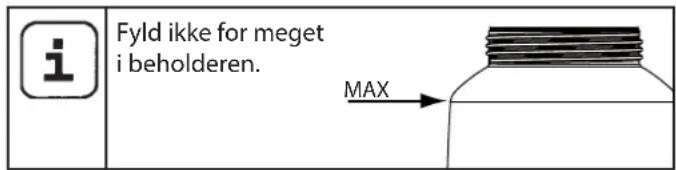

8 IDRIFTTAGNING
Før tilslutningen til lysnettet skal De kontrollere, at den driftsspænding, som angives på effektskiltet, stemmer overens med netspændingen. Apparatet skal tilsluttes i en forskriftsmæssigt jordet beskyttelsesstikdåse.
- Fastgør luftslangen med lynluk på pistolen.
- Fastskru luftslangens anden ende på grundmodulen. (fig. 11)
- Skru beholderen af pistolen.
- Påfyldning af det forberedte coatingmateriale.
- Skru beholderen fast på pistolen.
- Sæt netkablet i.
- Aktiver tænd/sluk-kontakt på apparatet.
Apparatet er klart til brug.
9 SPR∅JTETEKNIK
Træk i aftrækkerbøjlen på sprøjtepistolen.
Udfør en sprøjteprøve på et stykke karton for at kunne indstille sprøjtebillede, sprøjtestrålens bredde samt materiale- og luftmængde korrekt.
Hold sprøjtepistolen lodret og i en jævn afstand på mellem 3 – 10 cm til sprøjteobjektet. (fig. 13)
Før sprøjtepistolen i en jævn bevægelse enten på tværs eller op og ned. Ved en jævn pistolføring og den rette arbejdshastighed får man en ens overfladefinish og et sprøjtebillede uden løbere. Begynd uden for sprøjteobjektet og undgå at afbryde inde på sprøjteobjektet.
Dannes der for stor farvetåge, skal luft- og farvemængde samt afstand til objektet optimeres.
10 ARBEJDSAFBRYDELSE
- Drej materiale-reguleringsknappen mod højre indtil anslag. Så er sprøjtepistolen sikret mod utilsigtet aktivering.
- Sluk for hovedkontakten på basisapparatet.
- Sæt sprøjtepistolen i pistolholderen på apparatet.
Ved arbejde med hurtigttørrende tokomponentmateriale, skal apparatet ubetinget skylles igennem med et egnet rengøringsmiddel inden for forarbejdningstiden, da apparatet i modsat fald kun kan rengøres med meget stort besvær eller endda blive ødelagt.
Vigtigt: Materialets anvendelsestid kan ændre sig ved opvarmningen. Kontakt producenten af materialet i den forbindelse.
11 TRANSPORT
- Vikl netkablet rundt om basisapparatet.
- Sæt sprøjtepistolen i pistolholderen på apparatet.
- Skru luftslangen af grundmodulen.
- Rul luftslangen op, og bind den sammen med fastgørelsesbåndet.
12 RENG∅RING OG FORANSTALTNINGER EFTER ARBEJDET
- Sluk for apparatet.
- Skru beholderen af.
Resterende materiale tømmes ud i den originale beholder.
3. Skru sugerøret og beholderens tætning ud. (Fig. 14)
Sprøjtepistolen kan renses effektivt ved hjælp af det medfølgende børstesæt (eksempel fig. 15 og 16).
- Rens stigrøret og indsugningsstudsen med rengøringsbørsten. (fig. 15)
- Rengør udluftningsboringen. (fig. 14, 2)
VIGTIGT! Rengør aldrig pakninger, membran og dyse- eller luftboringer med spidse metalliske genstande.
Ventilationsslange og membran er kun betinget modstandsdygtige imod opløsningsmidler. Læg dem ikke i opløsningsmidler, men tør dem kun af.
- Skru reguleringsringen (fig. 2, 4) af, og tag luftkappen (3) og fjederpladen (5) af.
-
Skru dysen af. (fig. 3)
-
Rengør luftkappe, dyse og nål med en børste og opløsningsmiddel eller vand. (fig. 16)
Rens især grundigt mellemrummene på nålene (fig. 16, 7)
- Rengør sprøjtepistol og beholder udvendigt med en klud, der er vædet med opløsningsmiddel eller vand. Brug en almindelig børste til gevindet (fig. 16,6).
- Påfør lidt silikonefri olie på de mærkede punkter (fig. 17).
- Sæt atter delene sammen (se under "Montage").
12.1 MONTAGE
VIGTIGT! Følg nøje de nedenfor beskrevne trin ved monteringen. I modsat fald kan pistolen blive beskadiget.
- Sæt dysen i pistolen, og spænd den fast.
- Isæt fjederpladen og luftkappen, og skru reguleringsringen på pistolen.
- Drej stigrøret og beholdertætningen ind i pistolen.
Når sprøjtepistolen ikke længere bruges, bør den efter rengøringen konserveres med silikonefri olie.
13 VEDLIGEHOLDELSE
13.1 LUFTFILTER
OBS! Anvend aldrig apparatet med tilsmudset eller manglende luftfilter, da dette kan medføre, at der suges snavs ind, så driften af apparatet påvirkes. Luftfiltervisningen lyser rød, när luftfilteret skal udskiftes.
- Tag stikket ud af stikkontakten.
- Åbn afdækningen på luftfilterets fag (venstre og højre) (fig. 18).
- Afhængigt af, hvor tilsmudset luftfilteret er (fig. 18, 1), skal det renses (udblæses) eller udskiftes.
13.2 UDLUFTNINGSVENTIL
Gør følgende, hvis der er kommet maling ind i luftslangen:
- Træk lufttilførselsslangen (fig. 19, 1) øverst af pistolen. Løsn ventildækslet (2). Tag membranen (3) ud. Rengør alle dele grundigt.
VIGTIGT! Ventilationsslange og membran er kun betinget modstandsdygtige imod opløsningsmidler. Læg dem ikke i opløsningsmidler, men tør dem kun af.
- Sæt membranen i med stiften foran i ventildækslet.
- Stil pistolhuset på hovedet, og skru ventildækslet på nedefra.
- Sæt lufttilførselsslangen på ventildækslet og på niplen på pistolen.
13.3 PISTOL
Information om vedligeholdelse finder du i sprøjtepistolens driftsvejledning.
14 AFHJÆLPNING AF FEJL
| FEJL ÅRSAG AFHJÆLPNING | ||
| Apparatet går ikke i gang | Der er ingen netspændingApparatet er overophedet | KontrollerTag stikket ud af stikkontakten, og lad apparatet afkøle i 30 minutter, undgå at knække slangen, kontrollér luftfilteret, undgå at tildække indsugningsslidsen |
| Der kommer ikke maling/lak ud af dysen. | Dyse tilstoppetDer er indstillet for lav materialemængdeFarvebeholderpakningen er beskadigetTrykket i beholderen er for lavtBeholderne er tomLuftslangen sidder løs/er beskadigetSugerøret er løstSugerøret / filter til sugerør er tilstoppetVentilationshullet i sugerøret er tilstoppetMembranen klæber fast | Rengøring∅g mængdenUdskiftSpænd beholderen fastEfterfyldSæt den fast eller udskift denSæt fastRengøringRengøringRengør eller afmonter (se afsnit 13.2) |
| Der drypper maling/lak fra dysen | Luftkappe, dyse eller nål er tilsmudsetDysen er slidtNålen slidt eller beskadiget | RengøringUdskiftningUdskift nålen (se afsnit 3.1) |
| Forstøvningen er for grov. | Sprøjtemængden er for storDysen er tilstoppetMalingen/lakken er for tyktflydendeTrykket i beholderen er for lavtLuftfilteret er meget snavsetLuftmængden er for lilleLuftslangen beskadiget | Reducer mængdenRengøringFortynd mereSpænd beholderen fastUdskiftning (se afsnit 13.1)∅g mængdenKontroller og udskift eventuelt |
| Sprøjtepistolen pulserer | Malingen/lakken i beholderen er opbrugtLuftfilteret er meget snavsetSugerøret er løstSugerøret / filter til sugerør er tilstoppet | EfterfyldUdskiftning (se afsnit 13.1)Sæt fastRengøring |
| Malingen/lakken danner løbere | Der er påført for meget maling/lakFor lille afstandForkert dysesæt | Reducer mængden∅g afstandenBrug et andet dysesæt |
| For meget sprøjtetåge (overspray) | Afstanden til sprøjteemnet er for storDer er påført for meget maling/lakLuftmængden er for storCoatingmaterialet er fortyndet for megetForkert dysesæt | Reducer sprøjteafstandenReducer mængdenReducer mængdenReducer fortyndingenBrug et andet dysesæt |
| Maling i lufttilførselsslangen | Membranen er snavsetMembranen er defekt | Rengør membranen (se afsnit 13.2)Udskrift membranen (se afsnit 13.2) |
15 TILBEH∅R OG RESERVEDELE
15.1 TILBEH∅R (FIG. 20)
POS. BEST. NR. BETEGNELSE
| 1 | 0261 020 RN 30 FORLÆNGERDYSE til påføring på radiatorer, længde 30 cm. | |
| 2 | 0261 023 WSL 50 SPR∅JTELANSE til renoverings- og reparationsarbejde, maling af lofter og vægge. Materialetil-førsel via en almindelig tryktank | |
| 3 | 524232 | Trykbeholder (2l) |
| 4 | 0261 024 WSL 60 SPR∅JTELANSE til sprøjtemateriale, der på grund af dets beskaffenhed ikke kan påføres med sprøjtepistol, f.eks.: Flydende puds, materiale med multifarveeffekt, pyntepuds, struktur og sprøjtespar-telmasse osv. | |
| 5 | 2434549 | Dysesæt, #2 (0,8 mm) kmpl. |
| 2434550 | Dysesæt, #3 (1,3 mm) kmpl. | |
| 2434551 | Dysesæt, #4 (1,8 mm) kmpl. | |
| 2434552 | Dysesæt, #5 (2,2 mm) kmpl. | |
| 2434553 | Dysesæt, #6 (2,5 mm) kmpl. | |
| 2434554 | Dysesæt, #7 (2,7 mm) kmpl. | |
15.2 RESERVEDELE FINECOAT 9700 (FIG. 21)
POS. BEST. NR. BETEGNELSE
| 1 | 2434503 | Filterafdækningssæt |
| 2 | 2434505 | Luftfilter (4 stk.) |
| 3 | 2434506 | Låg hylde |
| 4 | 2442013 | Luftslange |
| 5 | 2430409 | Rengøringsbørstesæt |
| 6 | 2324 | 751 Fastgørelsesbånd til luftslange |
15.3 RESERVEDELE PISTOL ULTRA (FIG. 22)
| POS. | BESTELL-NR. | BENENNUNG |
| 1 | 2434391 Servicesæt front | |
| 2 | 2434393 Servicesæt luftventil | |
| 3 | 2434390 Servicesæt HVLP-sprøjtepistol | |
| 4 | 2441860 Servicesæt luftregulering | |
| 5 | 2434392 Servicesæt pakninger (3 stk.) | |
| 6 | 2434389 Servicesæt aftrækkerbøjle | |
| 7 | 2434388 Servicesæt kontraventil | |
| 8 | 2434387 Indsugningslåg | |
| 9 | 2434386 | Servicesæt ansugningssystem |
| 10 | 2434385 | Beholderpakning (5 stk.) |
| 11 | 2434394 | Beholder, 1000 ml |
| 12 | 2441862 | Membran (5 stk.) |
KONTROL AF APPARATET
Af sikkerhedsgrunde anbefaler vi, alt efter behov, dog mindst hver 12. måned, at lade sagkyndige kontrollere om en sikker drift af apparatet fortsat er sikret.
Ved apparater, der er taget ud af drift kan kontrollen udskydes til næste ibrugtagning.
Desuden skal alle (eventuelt afvigende) nationale kontrol- og vedligeholdelses-forskrifter også overholdes.
Ved spørgsmål bedes du henvende dig til et af firma Wagners servicesteder.
VIGTIG INFORMATION VEDR∅RENDE PRODUKTANSVAR
På grund af et EU-direktiv, der trådte i kraft den 01.01.1990 hæfter producenten kun for sit produkt, när alle delene stammer fra producenten eller er godkendt af denne, eller hvis apparaterne er monteret korrekt og blevet anvendt korrekt.
Ved anvendelse af ikke-originale eller ikke-godkendte reservedele kan garantien bortfalde helt eller delvist; i ekstreme tilfælde kan den ansvarlige myndighed (f.eks. Arbejdstilsynet) forbyde brugen af hele apparatet.
Med originalt WAGNER-tilbehør og -reservedele er der garanti for, at alle sikkerhedsforskrifter er opfyldt.
INFORMATION OM BORTSKAFFELSE
Elektrisk og elektronisk udstyr indeholder materialer, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.
Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles særskilt.
Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.
3 + 2 ÅRS GARANTI PÅ DETTE WAGNER-HÅNDVÆRKER-PRODUKT
WAGNER yder udelukkende erhvervskunder, som har købt produktet hos en autoriseret forhandler (i det følgende kaldet "kunde"), en garanti, der går ud over den lovbefalede garanti for de på internettet på https://go.wagner-group.com/3plus2-info nævnte produkter, såfremt der ikke foreligger en garanti-udelukkelse.
Garantiperioden for WAGNER-produkter (enheder) inden for håndværkerområdet er 36 måneder og starter med købsdataoten for det oprindelige køb. Garantiperioden kan forlænges med yderligere 24 måneder, hvis produktet inden for 28 uger efter købet registres på internettet på https://go.wagnergroup.com/3plus2.
Ved kommerciel udlejning, industriel anvendelse (f.eks. brug i holddrift) eller tilsvarende belastning er garantiperioden på grund af den tydeligt højere belastning 12 måneder. Vi forbeholder os retten til i enkelte tilfælde at gennemføre en kontrol og eventuelt afvise garantien.
Hvis der i garantiperioden viser sig at være fejl på udstyret med hensyn til materiale, forarbejdning eller ydeevne, så skal garantikrav straks gøres gældende, dog seneste efter en frist på 2 uger efter at fejlen er opdaget.
Vores detaljerede garantibestemmelser kan rekvireres hos vores autoriserede WAGNER-partnere (se webside eller drifts-vejledning) eller i tekstform på vores webside:
Ret til ændringer forbeholdes
EU Overensstemmelseserklæring
Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende bestemmelser: 2006/42/EF, 2014/30/EU, 2011/65/EU, 2012/19/EU
Anvendte harmoniserede normer: EN 62841-1, EN 50580, EN IEC 55014-1, EN IEC 55014-2, EN IEC 61000-3-2, EN 61000-3-3, EN 62233
EU Overensstemmelseserklæringen er vedlagt produktet. Om nødvendigt kan den efterbestilles med bestillingsnummer 2434455.
Funktionsbeskrivning
DK DVA A/S Marielundvej 48 C 2730 Herlev Denmark Tel. +45 70 234 239 info@dva.dk www.dva.dk
