BRUKSANVISNING Finish Control 5500 WAGNER

Översättning av original-driftsinstruktionen

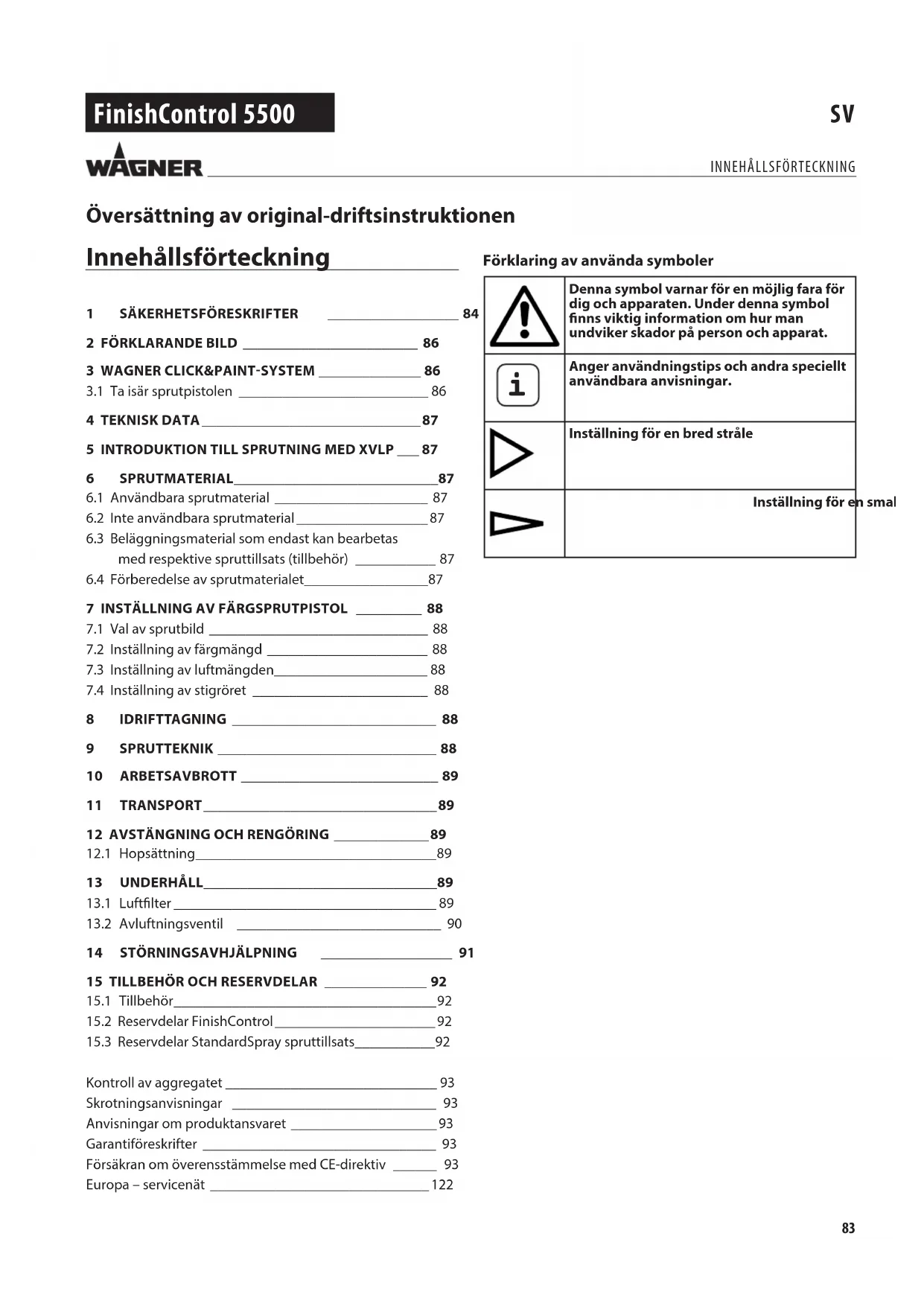

Innehållsförteckning

1 SÄKERHETSFÖRESKRIFTER 84

6.1 Användbara sprutmaterial 87

6.2 Inte användbara sprutmaterial 87

6.3 Beläggningsmaterial som endast kan bearbetas med respektive spruttillsats (tillbehör) 87

6.4 Förberedelse av sprutmaterialet 87

7 INSTÄLLNING AV FÄRGSPRUTPISTOL 88

7.1 Val av sprutbild 88

7.2 Inställning av färgmängd 88

7.3 Inställning av luftmängden 88

7.4 Inställning av stigröret 88

8 IDRIFTTAGNING 88

9 SPRUTTEKNIK 88

10 ARBETSAVBROTT 89

11 TRANSPORT 89

12 AVSTÄNGNING OCH RENGÖRING 89

12.1 Hopsättning 89

13 UNDERHÅLL 89

13.1 Luftfilter 89

13.2 Avluftningsventil 90

14 STÖRNINGSAVHJÄLPNING 91

15 TILLBEHÖR OCH RESERVDELAR 92

15.1 Tillbehör 92

15.2 Reservdelar FinishControl 92

15.3 Reservdelar StandardSpray spruttillsats 92

Anvisningar om produktansvaret 93

Garantiföreskrifter 93

Försäkran om överensstämmelse med CE-direktiv ____ 93

Europa – servicenät 122

Förklaring av använda symboler

	Denna symbol varnar för en möjlig fara för dig och apparaten. Under denna symbol finns viktig information om hur man undviker skador på person och apparat.
	Anger användningstips och andra speciellt användbara anvisningar.
	Inställning för en bred stråle
	Inställning för en smal

1 SÄKERHETSFÖRESKRIFTER

Alla lagstadgade regler och säkerhetskrav måste följas. Dessutom måste nedanstående anvisningar iakttagas:

Läs bruksanvisningen noga och följ anvisningarna för att undvika personskador.

1. Arbetsplatssäkerhet

a) Håll din arbetsplats ren och se till att belysningen alltid är tillräcklig. Ostädade eller dåligt belysta arbetsplatser kan leda till olyckor..
b) Arbeta inte med utrustningen i en omgivning med explosionsrisk, där det finns brännbara vätskor, gaser eller dammpartiklar. Elverktyg bildar gnistor som kan antända damm eller ångor.
c) Se till att inga barn eller andra personer finns i närheten när du använder elverktyget. Om du blir störd kan du förlora kontrollen över utrustningen.

2. Elsäkerhet

a) Utrustningens anslutningskontakt måste passa i stickuttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontakt tillsammans med skyddsjordade utrustningar. Oförändrade kontakter och passande stickuttag minskar risken för en elektrisk stöt.
b) Undvik kroppskontakt med jordade ytor, t.ex. på rör, element, spisar och kylskåp. Risken för en elektrisk stöt är större om din kropp är jordad.
c) Utsätt inte utrustningen för regn eller väta. Om vatten tränger in i en elutrustning ökar risken för elektriska stötar.
d) Använd inte sladden för att bära utrustningen, hänga upp den eller för att dra kontakten ur stickuttaget. Se till att sladden hålls på avständ från värme, olja, vassa kanter och rörliga delar på utrustningen. Skadad eller veckad sladd ökar risken för en elektrisk stöt.
e) Om du använder elverktyget utomhus får endast sådana förlängningskablar användas som är godkända för utomhusbruk. Risken för en elektrisk stöt minskar om du använder en förlängningssladd avsedd för utomhusbruk.
f) Om utrustningen ska tas i drift i fuktig omgivning, och detta inte går att undvika, måste en jordfelsbrytare användas. Med en jordfelsbrytare kan man undvika risken för elektriskt slag.

3. Personsäkerhet

a) Var uppmärksam och tänk på vad du gör. Använd elverktyget med förnuft. Använd inte utrustningen om du är trött, eller påverkad av droger, alkohol eller medicin. Ett ögonblicks bristande uppmärksamhet vid användning av utrustningen kan medföra allvarliga skador.

b) Använd personlig skyddsutrustning, och bär alltid skyddsglasögon. Om du använder personlig skyddsutrustning, som dammask, halksäkra skyddsskor, skyddshjälm eller hörselskydd, beroende på hur och vilket elverktyg du ska använda, minskar risken för skador.
c) Undvik ofrivillig idrifttagning. Kontrollera att brytaren står i läget "FRÅN" innan du sätter i kontakten i stickuttaget. Olyckor kan inträffa om du har ett finger på brytaren när du bär utrustningen eller ansluter strömförsörjningen med utrustningen påkopplad.
d) Ta bort inställningsverktyg eller skiftnycklar innan du kopplar på utrustningen. Ett verktyg eller en nyckel som sitter i en rörlig del av utrustningen kan orsaka skador.
e) Undvik onormal kroppsställning. Se till att du står stadigt och hela tiden har god balans. Då kan du kontrollera utrustningen bättre vid oväntade situationer.
f) Använd lämplig klädsel. Bär inga vida kläder eller några smycken. Håll undan här, kläder och handskar från rörliga delar. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.
g) Låt dig inte invaggas i falsk säkerhet och sätt dig inte över säkerhetsreglerna för elverktyg, även om du har stor vana vid att använda elektriska verktyg. Ovarsam hantering kan medföra svåra personskador på bråkdelen av en sekund.

4. Noggrann hantering och användning av elverktyg

a) Överbelasta inte utrustningen. Använd det elverktyg som är avsett för arbetet. Med rätt elverktyg arbetar du bättre och säkrare inom det angivna effektområdet.
b) Använd aldrig ett elverktyg med defekt brytare. Ett elverktyg som inte kan kopplas till eller ifrån är farligt och måste repareras.
c) Dra ur kontakten ur stickuttaget innan du ställer in utrustningen, byter tillbehörsdelar eller lägger ifrån dig utrustningen. Dessa försiktighetsåtgärder förhindrar att utrustningen startar oavsiktligt.
d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer som inte känner till utrustningen eller inte har läst dessa anvisningar använda den. Elverktyg kan vara farliga om de används av oerfarna personer.
e) Sköt om utrustningen noga. Kontrollera att rörliga delar fungerar felfritt och inte klämmer, att inte delar är trasiga eller så pass skadade att de påverkar utrustningens funktion. Se till att få skadade delar reparerade innan du använder utrustningen. Många olyckor orsakas av att elverktygen är dåligt underhållna.

f) Använd elverktyg, tillbehör, insatsverktyg etc. i enlighet med dessa anvisningar och på det sätt som föreskrivs för den här speciella typen av utrustning. Ta hänsyn till arbetsförhållandena och den arbetsuppgift som ska utföras. Farliga situationer kan uppstå om elverktyg används för något annat än vad de är avsedda för.

g) Håll handtag och greppytor torra, rena och fria från olja och fett. Det går inte att använda och kontrollera elverktyget på ett säkert sätt i oförutsedda situationer med handtag och greppytor som är hala.

5. Service

a) Låt endast kvalificerad fackpersonal reparera utrustningen, och tillåt endast att originalreservdelar används. Detta garanterar att utrustningens säkerhet bibehålls.

b) Om elkabeln till aggregatet råkar bli skadad, måste den bytas av tillverkaren eller dennes kundtjänst eller en annan person med elbehörighet, för att utesluta risker.

Säkerhetsanvisningar för färgsprutor

Brand- och explosionsrisk

Vid sprutning av beläggningsmaterial och när det alstras ångor från beläggningsmaterial och lösningsmedel bildas lättantändliga gaser i arbetsområdet (riskzon).

Brand- och explosionsrisk på grund av antändningskällor i riskzonen.

Den elektriska sprutpistolen utgör själv en möjlig antändningskälla (gnistbildning från motorn vid start och avstängning, när kontakten tas ur och sätts i, statisk elektricitet vid sprutpistolen)

-> Maskinen får inte användas på arbetsplatser som omfattas av explosionsskyddsförordningen.

->Maskinen och elanslutningen måste befinna sig utanför riskzonen.

->Använd inte lättantändliga beläggningsmaterial och rengöringsmedel -> Se produktdatabladet!

->Stäng alltid färg- eller lösningsmedelsbehållare ordentligt i närheten av maskinen.

->I riskzonen får det inte finnas några antändningskällor, t.ex. öppen eld, tända tobaksvaror, glödande trådar, heta ytor eller gnistor.

->Spruta inte lösningsmedel i en behållare med liten öppning (tapphål) vid rengöring av maskinen. Det föreligger risk för att en explosiv gas-/luftblandning bildas.

Behållaren som man sprutar i måste vara jordad.

1. Varning för skaderisk! Rikta aldrig sprutpistolen mot dig själv eller andra.

2. Bär alltid andningsskydd vid sprutning, se AFS 1986:29 "sprutmålning". För att undvika arbetsskador ska de föreskrifter som ges av färg-, lösningsmedels-, och rengöringsmedelstillverkarna följas. För att skydda huden är skyddskläder och handskar erforderliga.

3. Varning! Antingen du arbetar inomhus eller utomhus med sprutmålnings- utrustning måste du se till att utrustningen är placerad så, att inga lösningsmedelsångor kommer i närheten av turbinen eller att lösningsmedelshaltiga ångor avdunstar i turbinens närhet. Placera turbinen i riktning bort från sprutobjektet. Beakta vindriktingen utomhus. Se till att luftväxlingen är god vid arbete inomhus och att lösningsmedelsångorna leds bort effektivt. Håll ett avständ på minst 3 meter mellan turbinen och sprutobjektet.

4. Varning! FinishControl 5500 är inte spolsäker. Den får ej användas vid vått väderlag eller i fuktig omgivning, ej heller spolas av med vatten eller annan vätska.

5. Aggregatet får endast användas med felfri ventil. Om färgen stiger i luftningsslangen (bild 1, pos. 4), måste aggregatet genast stängas av! Demontera, rengör luftningsslang, ventil och membran, byt membran vid behov (se avsnitt 13.2).

6. Lägg inte ner fylld sprutpistol.

7. Utsug och ventilation måste följa lokala föreskrifter och bestämmelser.

8. Objekten som skall sprutmålas måste vara ordentligt jordade.

9. Se upp för de faror som kan orsakas av det material som sprutas ut och beakta påskrifter på behållarna eller anvisningarna från materialtillverkaren.

10. Spruta inte med några ämnen vars farlighet inte är känd.

11. Innan spruttillsatsen demonteras ska trycket avlastas genom att vrida på behållaren.

13. Ta alltid ut el-kontakten från uttaget innan något arbete utförs på maskinen.

1. Arbeten eller reparationer på elektriska komponenter får endast utföras av behörig elektriker eller annan behörig person. Detta gäller också när vägledning finns i bruksanvisningen. För obehörig reparation / installation tas ingen ansvar.

2. Man får inte sitta eller stå på maskinen. Kan tippa eller gå sönder!

3. Använd endast delar som är godkända av tillverkaren. Om delar som inte uppfyller de lägsta tekniska kraven används, står användaren för alla risker och hela ansvaret.

2 Inställning av sprutstrålens bredd

3 Luftkåpa (för inställning av arbetsriktningen)

4 Luftningsslang

5 Ventil

6 Behållarpackning

7 Stigrör

8 Behållare

9 Avtryckarbygel (intryckt strömbrytare för turbin → material matas)

10 Materialmängdreglage

11 Luftmängdreglage

12 Luftslang

13 Pistolhandtag

14 Bärhandtag

POS. BENÄMNING

15 Huvudbrytare (I = TILL, 0 = FRÅN)

16 Luftfilterindikator (lyser rött när huvudluftfiltret är igensatt)

17 Luftslanganslutning

18 Förvaringsfack för smådelar/tillbehör

19 Pistolhållare

20 Klämma för att fästa den upprullade nätkabeln

21 Nätkabel

22 Kåpa för luftfilter (vänster och höger)

23 Fästband för att hålla samman den upprullade luft- slangen

24 Stigrörsfilter fint (rött) Stigrörsfilter grovt (vitt)

25 Rengöringsborstar (4 st.)

3 WAGNER CLICK&PAINT-SYSTEM

Med Wagner Click&Paint-system kan man snabbt och enkelt byta den främre delen av pistolen (spruttillsats).

Detta möjliggör snabbare materialbyte utan rengöring och erbjuder rätt verktyg för varje material och varje användning.

Följande spruttillsatser finns:

Spruttillsats Användningsområde
StandardSpray (gul)Best-nr. 2430386	Spruttillsats med slitsmunstycke och 1000 ml aluminiumbehållare. Bearbetning av alla normala lacker.
FineSpray (brun)Best-nr. 2430385	Spruttillsats med runt munstycke och 1000 ml aluminiumbehållare. Perfekt lämplig för lacker och lasyrer med låg viskositet.
WallSpray (vit)Best-nr. 2430387	Dispersionsspruttillsats med slitsmunstycke och 1400 ml plastbehållare. Anpassad för bearbetning av dispersion.

3.1 TA ISÄR SPRUTPISTOLEN

Sätt i pistolhandtaget för montering av spruttillsatsen så att de båda pilspetsarna pekar mot varandra. Vrid pistolhandtaget 90° i pilens riktning tills den hörbart hakar fast. (Bild 2)

Tryck ner låset (bild 2, A), nedanför avtryckaren, och vrid spruttillsatsenen 90° för att ta av spruttillsatsen.

4 TEKNISK DATA

Driftspänning: 230 V\~, 50 Hz

Upptagen effekt: 1150 W

Max. strömförbrukning 5 A

Färgbehållarvolym: 1000 ml

Luftslang: 5 m

Luftslang: 4 m

Skyddsklass: II /

Ljudtrycksnivå:* 80 dB (A)

Osäkerhet K: 3 dB (A)

Ljudnivåeffekt:* 91 dB (A)

Osäkerhet K: 3 dB (A)

Vibrationsnivå: <2,5 m/s²

Osäkerhet K: 1,5 m/s²

Vikt (turbin, luftslang och sprut-pistol): 6,6 kg

* Ljudnivåerna har fastställts enligt EN 62841-1

XVLP (Extra Volume Low Pressure) sprutmålning är en lågtrycks-sprutteknik, som sönderdelar färgen med stor luftvolym och extremt lågt lufttryck. De stora fördelarna med denna sprutmetod är låg sprutdimma och extremt litet övertryck. Detta innebär att maskeringsarbeten reduceras till ett minimum.

I jämförelse med konventionell sprutmålning är sprutning mer miljövänlig p.g.a. extremt litet överryk. Sprutningen har därigenom en större verkninggrad men ger ändå ett likvärdig sprutresultat.

Sprutmålningssystemet består av en turbin, som förser en färgsprutpistol med sönderdelningsluft via en luftslang. I sprutpistolen används en del av sönderdelningsluften till att bilda ett övertryck i färgbehållaren. Detta övertryck pressar upp färgen via ett stigarrör till munstycket. I munstycket finfördelas färgen till en sprutdimma med hjälp av den resterande sönderdelningsluften.

Alla inställningar som är nödvändiga för arbetet (t.ex. materialmängd) kan bekvämt göras direkt på pistolen.

6 SPRUTMATERIAL

6.1 ANVÄNDBARA SPRUTMATERIAL

Lösningsmedelhaltiga lackfärger och vattenlösliga lackfärger Betser, lasyrer, impregneringar, oljor, klarlacker, syntetiska lacker, kulörta lacker, alkydlacker, grundfärger, elementlacker, hammarlacker, rostskyddsfärger, effektlacker, strukturlacker

6.2 INTE ANVÄNDBARA SPRUTMATERIAL

Material som innehåller kraftigt slipande komponenter, fasadfärger, lut och syrahaltiga beläggningsämnen. Brännbara beläggningsmaterial

6.3 BELÄGGNINGSMATERIAL SOM ENDAST KAN BEARBETAS MED RESPEKTIVE SPRUTTILLSATS (TILLBEHÖR)

Färger till innerväggar (dispersioner och latexfärger)

6.4 FÖRBEREDELSE AV SPRUTMATERIALET

Tillverkarens anvisningar på färgförpackningen eller på särskilt blad med tekniska anvisningar skall beaktas!

Arbetsmaterialets renhet:

En absolut förutsättning för felfri funktion av finsprutningssystemet är att arbetsmaterialet är rent. Om man kan misstänka att arbetsmaterialet är förorenat är det lämpligt att filtrera arbetsmaterialet genom en finmaskig sil.

Bearbetning av beläggningsmaterial med spruttillsats StandardSpray (gul)

Sprutmaterial	Bearbetning	Anmärkningar
Lösningsmedelhaltiga lackfärger	Tillverkarens anvisningar beaktas
Vattenlösliga lackfärger	Tillverkarens anvisningar beaktas
Betser, lasyrer, impregneringar, oljor	Oförtunnat	SpruttillsatsFineSpray (brun)rekommenderas
klarlacker, syntetiska lacker, kulörta lacker, alkydlacker	Tillverkarens anvisningar beaktas
Grundfärger, elementlacker, hammarlacker	Tillverkarens anvisningar beaktas
Rostskyddsfärger, effektlacker	Tillverkarens anvisningar beaktas
Multicolorfärger, strukturlacker	Tillverkarens an-visningar beaktas	Spruttillsats WallSpray (vit) re-kommenderas

7 INSTÄLLNING AV FÄRGSPRUTPISTOL

Observera: Tryck aldrig av avtryckarbygeln under inställning av luftmunstycket.

Genom att vrida luftkåpan (fig. 3, 1) kan man ställa in två olika former på sprutstrålen.

Vrid luftkappan endast i pilens riktning, annars kan det hända att överfallsmuttern lossnar.

för vertikal sprutning

B lodrät flatstråle

för horisontell sprutning

Med reglaget (fig. 4, 1) går det att växla mellan en bred och en smal (sprutstråle.

Materialmängden kan ställas in stegvis genom att vrida på materialmängdsreglaget (bild 5, 1) från 1 (minimum) till 12 (maximum).

Vrid luftreglaget (bild 6, 1) medurs för att öka luftmängden eller moturs för att minska luftmängden (se pil på pistolkroppen).

Korrekt inställning för luft- och materialmängd är avgörande för finfördelningen och färgdimman.

7.4 INSTÄLLNING AV STIGRÖRET

Om stigröret har passats in korrekt kan nästan hela behållarens innehåll sprutas.

Vid arbete på liggande objekt: Vrid stigröret framåt. (bild 7 A)

Vid sprutning av objekt över huvudhöjd:

Vrid stigröret bakåt. (bild 7 B)

8 IDRIFTTAGNING

Innan utrustningen ansluts till nätet bör kontrolleras att den på effektskylten angivna spänningen överensstämmer med nätspänningen. Anslutningen skall ske via en skyddskontakt, som överensstämmer med gällande föreskrifter.

1. Tryck samman sidoklämmorna och sätt i luftslangen i basenheten. (Bild 8)
2. Skruva av behållaren från spruttillsatsen.
3. Fyll på förberedande beläggningsmaterial.

Fyll inte på för mycket i behållaren.

MAX

1. Sätt på motsvarande filter på stigröret beroende på vilket beläggningsmaterial som används (bild 9, 1).

Tunnflytande beläggningsmaterial → Filter fint (rött) Tjockflytande beläggningsmaterial → Filter grovt (vitt)

1. Skruva fast behållaren ordentligt i spruttillsatsen.
2. Anslut spruttillsats och pistolhandtag med varandra. (Bild 2)
3. Sätt i el-kontakten.
4. Slå om huvudbrytaren på aggregatet. Apparaten är nu driftsredo.

9 SPRUTTEKNIK

FinishControl har en avtryckare med två tryckpunkter. På det första steget startar turbinen. Materialet matas fram om du trycker på avtryckarbygeln igen.

Tryck avtryckarbygel av sprutpistolen.

Gör ett sprutprov på en bit kartong för att ställa in sprutbild, sprutstrålens bredd, material- och luftmängd korrekt.

Håll sprutpistolen lodrätt och på ett konstant avständ av ca 3 – 10 cm från föremålet som skall besprutas. (Bild 10)

Färgpistolen skall ges en likförmig rörelse endera i tvärled eller upp och ned. Om färgpistolen förs med en likförmig rörelse erhålles en jämn ytkvalitet.

Börja utanför sprutobjektet och undvik avbrott inom området för sprutobjektet.

Vid för stor färgdimbildning skall luft- och materialmängden samt avständet till objektet optimeras.

10 ARBETSAVBROTT

1. Stäng av apparaten med huvudbrytaren på basenheten.
2. Sätt i sprutpistolen i pistolhållaren på apparaten.

Närduanvändersnabbtorkande ellertväkomponents sprutmaterial, måste anläggningen spolas med ett lämpligt rengöringsmedel, eftersom den annars måste rengöras till stora kostnader eller riskerar att bli skadad.

Viktigt: Genom uppvärmningen kan brukstiden förändras för materialet. Kontakta därför materialtillverkaren.

11 TRANSPORT

1. Linda nätkabeln runt basenheten.
2. Sätt i sprutpistolen i pistolhållaren på apparaten.
3. Sätt fast luftslangen genom att trycka på de båda sidoklamrarna (bild 8).
4. Rulla upp luftslangen och håll ihop den med fästbandet.

12 AVSTÄNGNING OCH RENGÖRING

1. Stäng av aggregatet.
2. Ta isär pistolen. Tryck ner läset (bild 2, A) lätt. Vrid spruttillsatsen och pistolhandtaget mot varandra.

OBS! Elektrisk kontakt med pistolhandtaget. Håll aldrig pistolhandtaget under vatten eller doppa ned det i vätska. Gör endast rent huset med en indränkt trasa.

1. Skruva av behållaren.
   Häll tillbaka den resterande färgen i originalfärgburken.
2. Vrid ut stigröret med behållarpackningen. (Bild 11)

Med den medföljande borstsatsen kan sprutpistolen rengöras mycket effektivt (exempel se fig. 12 och 14).

1. Rengör stigrör och insugningsmuff i spruttillsatsen med rengöringsborsten. (Bild 12)

2. Rengör luftningshålet. (Bild 9, 2)

OBS! Rengör aldrig tätningar, membran och munstycks- eller lufthål på sprutpistolen med vassa metallföremål. Luftningsslang och membran är endast till viss del beständiga mot lösningsmedel. Lägg inte ner dem i lösningsmedel utan torka bara av dem.

1. Ställ luftkappan (figur 13, 1) i vertikalt läge för att underlätta demonteringen och ta bort den.

2. Lossa kopplingsmuttern (fig. 13, 2).

3. Rengör luftkappan (fig. 14, 1) och munstycket (3) med borste och lösningsmedel resp. vatten.

Rengör mellanrummet vid nälen extra noga (bild 14, 5).

1. Rengör sprutpistolen och behållaren utvändigt med en trasa dränkt i lösningsmedel eller vatten. Använd universalborsten för gängan (fig. 14, 6).
2. Montera ihop delarna igen (se "Hopsättning").

12.1 HOPSÄTTNING

OBS! Följ noga nedan beskrivna steg för monteringen. Annars kan spruttillsatsen skadas.

1. Skjut på munstyckestätningen på nälen så att spåret (slitsen) pekar bort från spruttillsatsen. (Bild 15)
2. Skruva fast överfallsmuttern (bild 16, 2) på pistolhuset och dra åt den ordentligt.
3. Klicka fast luftkappan (bild 17, 1) på överfallsmuttern. Kontrollera att luftkappan har klickat fast ordentligt på båda sidorna.
4. Stick in behållarpackningen underifrån på stigröret och skjut upp det till över fodret. Vrid därvid packningen lätt.
5. Vrid stigröret med behållartätningen i pistolkroppen.

För enklare montering av pistolen bör du lägga på rikligt med fett (ingår i leveransen) efter rengöringen på spruttillsatsens O-ring och på O-ringen till luftslangens anslutningsnippel (bild 18).

13 UNDERHÅLL

13.1 LUFTFILTER

OBS! Använd aldrig apparaten med smutsigt luftfilter eller utan luftfilter, smuts kan sugas in och påverka apparatens funktion. Luftfilterindikatorn lyser rött när luftfiltret behöver bytas.

1. Dra ur nätkontakten.
2. Öppna luftfiltrets käpa (vänster och höger) (bild 19).
3. Rengör (renblås) luftfiltret (bild 19, 1) eller byt ut det beroende på hur smutsigt det är.

13.2 AVLUFTNINGSVENTIL

Gör så här om färg har trängt in i luftslangen:

1. Dra av luftningsslangen (bild 20, 1) upptill från pistolen. Skruva på ventilkåpan (2). Ta ut membranet (3). Rengör alla delar noggrant.

OBS! Luftningsslang och membran är endast till viss del beständiga mot lösningsmedel. Lägg inte ner dem i lösningsmedel utan torka bara av dem.

1. Sätt i membranet med stiftet framåt i ventillocket (se även markeringen på pistolen).
2. Ställ pistolkroppen på huvudet och skruva på ventillocket underifrån.
3. Sätt luftningsslangen på ventilkåpan och på nippeln på pistolen.

14 STÖRNINGSAVHJÄLPNING

STÖRNING ORSAK ÅTGÄRD
Aggregatet fungerar inte	Ingen ström i eluttagetAggregatet överhettat	Kontrollera eluttagetDra ur nätkontakten, låt aggregatet svalna i 30 minuter, böj inte luftslangen, kontrollera luftfiltret, täck inte över öppningarna till luftinsuget
Inget sprutmaterial kommer ut ur munstycket	Munstycket igensattFör låg materialmängd inställdBehållarpackningen är skadadFör lågt tryck i behållarenBehållaren tomLuftslangen lös/skadadStigröret sitter löstStigröret / stigrörsfilter igensattAvluftningshålet på stigröret igensattMembran klibbigt	RengörÖka mängdenByt utDra åt behållarenFyll påSätt i eller bytAnslutRengör eller använd annat filterRengörDemontera och rengör (se avsnitt 13.2)
Sprutmaterial droppar efter ur munstycket	Luftkåpa, munstycke eller näl smutsigSpruttillsats felaktigt monteradMunstycket är löstSlitet munstyckeNålen sliten eller skadad	RengörMontera korrekt (se avsnitt 12.1)Dra åt överfallsmutternBytByt nålen (servicesats 2434517)
För grov fi nfördelning	För mycket sprutmaterialMunstycket igensattSprutmaterialet för tjockflytandeFör lågt tryck i behållarenLuftfiltret mycket igensattFör liten luftmängdLuftslang skadadFelaktigt monterad luftkappa	Minska mängdenRengörSpäd ut merDra åt behållarenByt (se avsnitt 13.1)Öka mängdenKontrollera och byt vid behovKlicka fast luftkappan ordentligt (fig. 17)
Sprutstrålen pulserar	Sprutmaterialet i behållaren håller på att ta slutSliten munstyckstätningLuftfiltret mycket igensattStigröret sitter löstStigröret / stigrörsfilter igensatt	Fyll påBytByt (se avsnitt 13.1)AnslutRengör eller använd annat filter
Sprutmaterial gardinbildning	För mycket sprutmaterial pålagtFör kort avståndFel spruttillsats	Minska mängdenÖka avståndetAnvänd annan spruttillsats
För mycket dimma från sprutmaterial (overspray)	För stort avstånd till sprutobjektetFör mycket sprutmaterialFör stor luftmängdBeläggningsmaterialet för kraftigt utspättFel spruttillsats	Minska sprutavståndetMinska mängdenMinska mängdenMinska utspädningsgradenAnvänd annan spruttillsats
Färg i luftningsslangen	Membran igensattMembran defekt	Rengör membranet (se avsnitt 13.2)Byt membranet (se avsnitt 13.2)

15 TILLBEHÖR OCH RESERVDELAR

15.1 TILLBEHÖR

POS. BEST-NR. BENÄMNING

1 2430386 StandardSpray spruttillsats (gul) kompl inkl. 1000 ml behållare Bearbetning av alla normala lacker.
2 2430385 FineSpray spruttillsats (brun) kompl inkl. 1000 ml behållare Perfekt lämplig för lacker och lasyrer med låg viskositet.
3 2430387 WallSpray spruttillsats (vit) kompl inkl. 1400 ml behållare Anpassad för bearbetning av dispersion.
4 2324 749 Behållare (1400 ml)
5 2350 692 Can Adapter Med Can Adapter kan man fästa färgburkar direkt på en Click&Paint sprutöverdel. Lämplig för: vanliga färgburkar på 750 ml (med maximalt mått ∅=102 mm, h=119 mm) respektive 1000 ml (med maximalt mått ∅=112 mm, h=132 mm).

15.2 RESERVDELAR FINISHCONTROL 5500 (BILD 21)

POS. BEST-NR. BENÄMNING

1 2434503 Filterlocksats
2 2434505 Luftfilter (4 styck)
3 2434506 Lock avläggningsfack
4 2442011 Pistolhandtag med luftslang
5 2430409 Rengöringsborstar, sats
6 2442012 Fästband luftslang

15.3 RESERVDELAR STANDARDSPRAY SPRUTTILLSATS (GUL) (BILD 22)

POS. BEST-NR. BENÄMNING

1 2430386 StandardSpray spruttillsats (gul) kompl inkl. 1000 ml behållare

2 2434514 Luftkåpa (3 styck)

3 2323934 Packning

4 2434513 Servicesats spruthuvud (StandardSpray)

5 2434517 Servicesats nål (4,1 mm)

6 2434516 Luftningsslang, Ventilkåpa, membran

7 2434524 Servicesats sugsystem

8 2434523 Behållarpackning (5 styck)

9 2324248 Stigrörsfilter fint (rött, 5 styck)

2324249 Stigrörsfilter grovt (vit, 5 styck)

10 2434525 Behållare (1000 ml)

2315 539 Fett

KONTROLL AV AGGREGATET

Av säkerhetsskäl rekommenderar vi att du låter experter kontrollera utrustningen vid behov, dock minst var 12:e månad, för att garantera säker drift.

Om utrustningen har tagits ur drift är det tillräckligt om denna kontroll utförs inför nästa driftstart.

Dessutom måste samtliga (ev. avvikande) nationella provnings- och underhållsföreskrifter beaktas.

Om någonting är oklart kan du gärna kontakta Wagners kundtjänst.

ANVISNINGAR OM PRODUKTANSVARET

På grund av en EU-förordning som gäller från den 1 januari 1990 ansvarar tillverkaren för sin produkt endast under förutsättning att alla delar kommer från eller godkänts av denne samt när aggregatet har monterats och används på rätt sätt.

Vid användning av främmande tillbehör och reservdelar kan tillverkarens ansvar helt eller delvis bortfalla, i extrema fall kan användning av hela aggregatet förbjudas av ansvarig myndighet (fackförbund och yrkesinspektionen).

Med original WAGNER-tillbehör är du garanterad att alla säkerhetsföreskrifter är uppfyllda.

SKROTNINGSANVISNINGAR

Enligt EG-direktiv 2012/19/EU för skrotning av förbrukade elartiklar och dess motsvarighet i nationell miljölagstiftning, får denna produkt inte kastas i hushållssoporna utan måste lämnas för miljöriktig återvinning enligt gällande lagstiftning.

En skrotad produkt från WAGNER återtas av oss eller våra representanter och skrotas på ett miljöriktigt sätt. Ta i ett sådant fall kontakt med någon av våra serviceverkstäder, någon av våra representanter eller direkt med oss.

3 + 2 ÅRS GARANTI PÅ DENNA WAGNER GÖR-DET-SJÄLV-PRODUKT

(Datum 03.03.2022)

WAGNER ger uteslutande den kommersiella kunden som har köpt produkten från en auktoriserad fackhandlare (nedan kallad „kunden“) en garanti för de produkter som anges på Internet på https://go.wagner-group.com/3plus2-info utöver de lagstadgade garantibestämmelserna, såvida det inte finns ett garantiundantag.

Garantitiden för WAGNER-produkter (utrustningar) inom hantverkarområdet är 36 månader och börjar från och med inköpsdatumet för det första köpet. Garantitiden förlängs med ytterligare 24 månader om produkten registreras inom 28 dagar från inköpsdatum på https://go.wagner-group.com/3plus2.

Vid kommersiell uthyrning, industriell användning (t.ex. användning i skiftverksamhet) eller motsvarande belastning är garantiperioden 12 månader på grund av den betydligt högre belastningen. I detta fall förbehåller vi oss rätten att göra en undersökning i det enskilda fallet och vid behov avslå garantin.

Om det uppstår fel i material, bearbetning eller kapacitet hos utrustningen inom garantitiden ska garantianspråk framställas ofördröjligen, dock senast inom 2 veckor efter det att felet upptäckts.

Detaljerade garantivillkor kan du få på begäran hos våra auktoriserade WAGNER-partners (se webbplats eller bruksanvisningar) eller i textform på vår webbplats:

Rätten till ändringar förbehålles

EU Konformitetsförklaring

Vi intygar och ansvarer för, att denna produkt överensstämmer med följande norm och dokument: 2006/42/EG, 2014/30/EU, 2011/65/EU, 2012/19/EU

Använta harmoniserade normer: EN 62841-1, EN 50580, EN IEC 55014-1, EN IEC 55014-2, EN IEC 61000-3-2, EN 61000-3-3, EN 62233

EU-konformitetsförklaringen medföljer produkten. Den kan vid behov beställas genom ordernummer 2434454.
