WHU621X - Hotte aspirante GORENJE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil WHU621X GORENJE au format PDF.
| Type de produit | Hotte de cuisine encastrable ou murale |
| Marque | Gorenje |
| Modèle | WHU621X |
| Alimentation électrique | 220-240 V ~ 50 Hz (selon plaque signalétique) |
| Puissance d'éclairage | Halogène max 28 W (E14) ou 20 W (G4) |
| Mode de fonctionnement | Aspirant (évacuation extérieure) ou filtrant (recyclage intérieur) |
| Nombre de vitesses | Multi-vitesses (selon panneau de commande) |
| Distance minimale de la table de cuisson | 60 cm pour cuisinière électrique, 75 cm pour gaz ou mixte |
| Type de filtre à graisse | Métallique ou papier (selon modèle) – lavable ou jetable mensuellement |
| Filtre à charbon actif | Optionnel, à remplacer tous les 4 mois en version recyclage |
| Entretien | Nettoyage extérieur avec chiffon humide et détergent neutre ; filtres à graisse nettoyés une fois par mois |
| Sécurité | Débrancher avant entretien ; ne pas flamber sous la hotte ; aération suffisante si usage avec appareils à combustion |
| Normes de conformité | EN/IEC 60335, EN/IEC 61591, EN 55014, etc. |
| Usage prévu | Domestique et analogue (cuisines de collectivités, hôtels, fermes) |
| Matériau | Acier inoxydable (finition X) |
| Montage | Mural ou sous meuble |
| Diamètre de sortie d'air | Supérieure B1 et arrière optionnelle B2 (voir notice) |
| Remplacement des lampes | Par le même type (halogène) – accessible après dépose de la grille |
FOIRE AUX QUESTIONS - WHU621X GORENJE
Questions des utilisateurs sur WHU621X GORENJE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice WHU621X - GORENJE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WHU621X de la marque GORENJE.
MODE D'EMPLOI WHU621X GORENJE

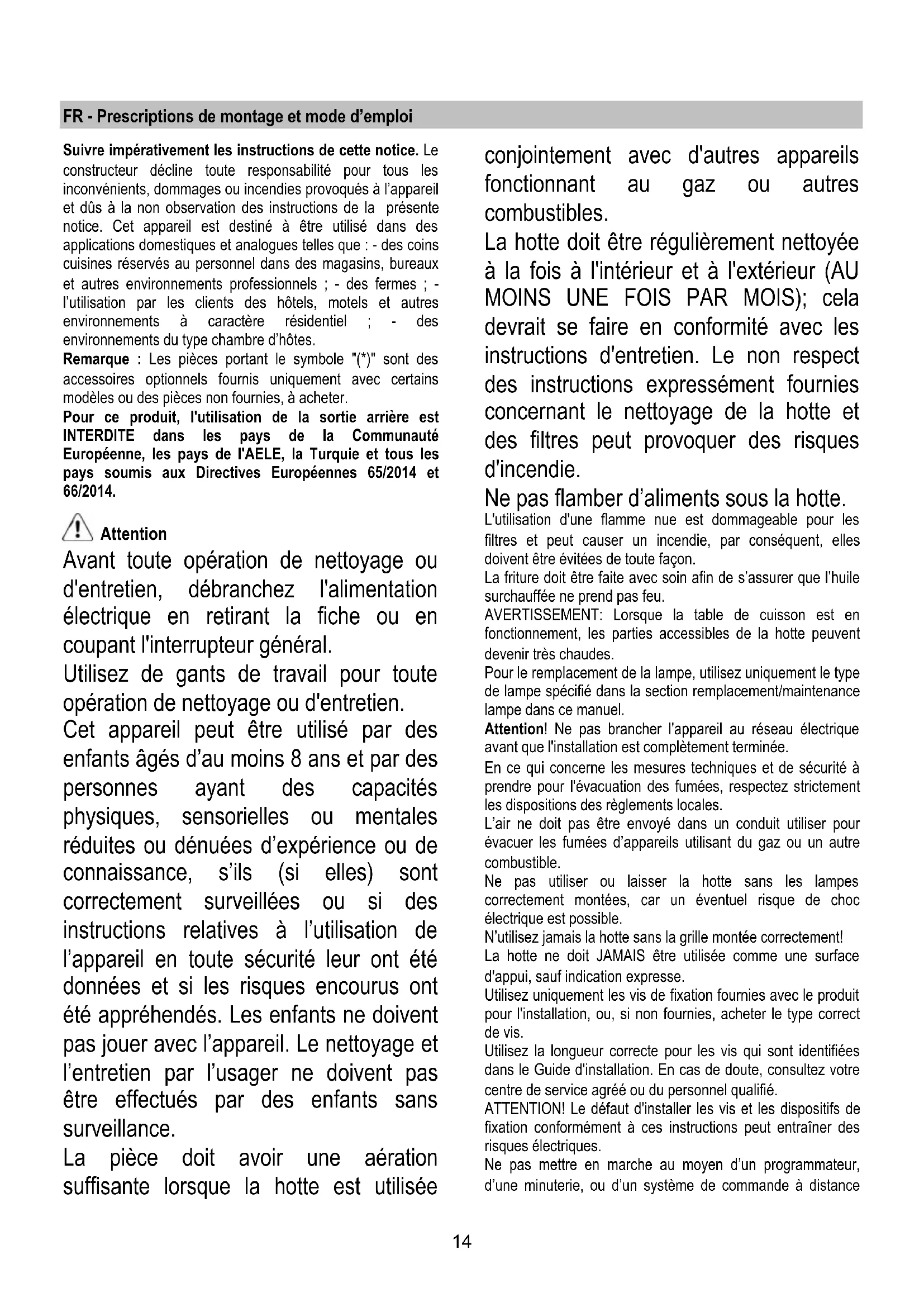

FR Prescriptions de montage et mode d'emploi
Filtre à charbon actif
Koolstofffilter
Remplacement des lampes halogène
Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type chambre d'hôtes.
Remarque : Les pièces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.
Pour ce produit, l'utilisation de la sortie arrière est INTERDITE dans les pays de la Communauté Européenne, les pays de l'AELE, la Turquie et tous les pays soumis aux Directives Européennes 65/2014 et 66/2014.
Attention
Avant toute opération de nettoyage ou d'entretien, débranchez l'alimentation électrique en retirant la fiche ou en coupant l'interrupteur général.
Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
Ne pas flamber d'aliments sous la hotte.
L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie ; par conséquent, elles doivent être évitées de toute façon.
La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prend pas feu.
AVERTISSEMENT : Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.
Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe de ce manuel.
Attention ! Ne branchez pas l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.
En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des réglementations locales.
L'air ne doit pas être évacué dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
N'utilisez pas la hotte sans les lampes correctement montées, car un risque de choc électrique est possible.
N'utilisez jamais la hotte sans la grille montée correctement ! La hotte ne doit JAMAIS être utilisée comme surface d'appui, sauf indication expresse.
Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si elles ne sont pas fournies, achetez le type de vis correct.
Utilisez la longueur de vis correcte, comme indiqué dans le Guide d'installation. En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.
ATTENTION ! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
Ne mettez pas l'appareil en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance
séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à prévenir toute conséquence nuisible pour l'environnement et la santé humaine.
Le symbole ■ présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Appareil conçu, testé et fabriqué conformément aux normes suivantes :
- Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.
Utilisation
La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.
Version aspirante
La hotte est fournie avec une sortie d'air supérieure B1 et en option une sortie arrière B2*, prévue pour l'évacuation des fumées vers l'extérieur. Selon la solution retenue, appliquer la bride C fournie, boucher dans tous les cas le trou inutilisé avec le bouchon D* fourni.
Remarque: sur certains modèles, le trou supérieur B1 est fourni fermé: Appuyer fermement pour détacher la partie perforée qui ferme le trou d'évacuation et l'enlever.
Attention! La partie perforée ne peut être remise à sa place, effectuer cette opération uniquement si l'on est sûr du type d'installation à effectuer.
Attention! Sur certains modèles, le trou de sortie arrière n'est pas directement accessible, même en retirant le bouchon (lorsque celui-ci est monté d'origine). Dans ce cas, retirer la pièce en plastique E1 ou E2 qui obstrue le trou à l'aide d'une pince coupante. Contrôler que le sélecteur mode aspirant/filtrant (situé à l'intérieur de la hotte) G est en position aspirante (A).
Version recyclage
Dans le cas où il est impossible d'évacuer vers l'extérieur les fumées et vapeurs de cuisson, vous pouvez alors utiliser la hotte en version filtrante en montant le filtre à charbon. Les fumées et vapeurs seront recyclées à travers la grille avant située au-dessus du panneau de commandes. Contrôlez que le sélecteur mode aspirant/filtrant (situé à l'intérieur de la hotte) G est en position filtrante (F).
Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d'aspiration (non fournie). Les instructions de raccordement sont fournies avec l'unité périphérique d'aspiration.
Installation
La distance minimale entre la surface de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 60 cm dans le cas de cuisinières électriques et de 75 cm dans le cas de cuisinières à gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
⚠️ Branchement électrique
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux réglementations de montage.
Attention ! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.
Attention ! Si le câble d'alimentation est endommagé, il doit
être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
Montage
La hotte peut être installée sur un mur ou sur le fond d'un meuble ; s'il est fourni, utiliser le gabarit de pose H de façon à percer correctement les trous, sinon, appuyer la hotte sur le mur ou sur le fond du meuble et à l'aide d'un crayon noir, repérer l'endroit où percer les trous.
Fixation murale - Insérer les chevilles J dans les trous et les 2 vis K dans les trous supérieurs. Retirer la grille et accrocher la hotte aux 2 vis, ensuite, depuis l'intérieur, positionner la troisième vis L enfin serrer toutes les vis.
Fixation sous un meuble - Fixer la hotte avec les 4 vis M à l'intérieur du meuble.
Fonctionnement
La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.
Dégager le panneau frontal N*.
Si votre produit est fourni avec une valve à actionnement électrique ou mécanique, les touches et/ou les boutons et/ou les poignées à disposition servent au contrôle des lumières et à l'ouverture et la fermeture de la valve.
Entretien
Nettoyage
Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL !
Filtre anti-gras
Il retient les particules de graisse issues de la cuisson.
S'il est situé à l'intérieur d'une grille support, il peut s'agir d'un des modèles suivants :
Le filtre en papier doit être changé une fois par mois ou s'il se colore sur sa partie supérieure, lorsque la coloration transparaît au travers de la grille.
Le filtre métallique doit être nettoyé une fois par mois avec un détergent non agressif, à la main ou dans le lave-vaisselle à basse température et pendant un cycle court.
Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.
Pour accéder au filtre à graisse, ouvrir la grille à l'aide des loquets P et la sortir de ses fixations R1 ou R2.
Le filtre métallique autoportant n'a pas de grille de support ; pour l'enlever, tirer les ressorts de décrochage P4 vers l'arrière et extraire le filtre vers le bas.
Filtre à charbon actif (uniquement pour version recyclage)
Retient les odeurs désagréables de cuisson.
La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois.
IL NE PEUT PAS être nettoyé ou régénéré.
Il peut s'agir d'un des modèles suivants :
Rectangulaire S1 ou S2 ou S3 :
Montage (S1 ou S2) : insérer l'arrière du filtre T et accrocher les fixations avant (U).
Montage (S3) : Enlever le couvercle W en tournant les pommeaux O de 90°.
Insérer le petit matelas à charbon à l'intérieur du logement approprié et le fixer en tournant le pommeau O de 90°, refermer le couvercle.
Procéder en sens inverse pour le démontage.
Circulaire (V1-V2-V3-modèles variés) :
Encastré à baïonnette, le positionner au centre, le recouvrir de la grille de protection du moteur en veillant à ce que les points X1 ou X2 ou X3 du filtre à charbon correspondent aux points Y1 ou Y2 du convoyeur, puis le tourner dans le sens des aiguilles d'une montre. Pour le démonter, tourner dans le sens inverse des aiguilles d'une montre ; s'il possède une languette Z, ne pas oublier de la soulever légèrement auparavant.
Remplacement des lampes
Débrancher l'appareil du réseau électrique.
Attention ! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
Remplacez la vieille ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l'ampoule même sur le capot.
Changement de l'ampoule 28W - Dévisser l'ampoule grillée et la remplacer par une ampoule ovale halogène max 28W E14. Enlever la grille pour accéder au compartiment de la lampe.
Remplacement des lampes halogène - Accéder au logement de la lampe – sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 20W maximum (G4), en ayant soin de ne pas les toucher avec les mains. Refermer le plafonnier (fixation par encliquetage).
Dans l'éventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
Rectangulaire S1 ou S2 ou S3 :
Montage (S1 ou S2) : insérer le côté arrière T et accrocher à l'avant (U).
