Tipo de produto	Exaustor de cozinha embutível ou de parede
Marca	Gorenje
Modelo	WHU621X
Alimentação elétrica	220-240 V ~ 50 Hz (conforme placa de características)
Potência de iluminação	Halogênio máx 28 W (E14) ou 20 W (G4)
Modo de funcionamento	Aspirante (exaustão externa) ou filtrante (reciclagem interna)
Número de velocidades	Multi-velocidades (conforme painel de comando)
Distância mínima da mesa de cozimento	60 cm para fogão elétrico, 75 cm para gás ou misto
Tipo de filtro de gordura	Metálico ou papel (conforme modelo) – lavável ou descartável mensalmente
Filtro de carvão ativado	Opcional, a substituir a cada 4 meses na versão reciclagem
Manutenção	Limpeza externa com pano úmido e detergente neutro; filtros de gordura limpos uma vez por mês
Segurança	Desligar antes da manutenção; não flambar sob o exaustor; ventilação suficiente se uso com aparelhos de combustão
Normas de conformidade	EN/IEC 60335, EN/IEC 61591, EN 55014, etc.
Uso previsto	Doméstico e análogo (cozinhas coletivas, hotéis, fazendas)
Material	Aço inoxidável (acabamento X)
Montagem	De parede ou sob móvel
Diâmetro da saída de ar	Superior B1 e traseira opcional B2 (ver manual)
Substituição das lâmpadas	Pelo mesmo tipo (halogênio) – acessível após remoção da grade

Perguntas frequentes - WHU621X GORENJE

Qual é a distância mínima entre o exaustor e a mesa de cozimento?

A distância mínima é de 60 cm para um fogão elétrico e de 75 cm para um fogão a gás ou misto. Respeite imperativamente essas distâncias para evitar qualquer risco de incêndio.

Como limpar os filtros de gordura do exaustor?

Os filtros de gordura metálicos são limpos uma vez por mês com um detergente não agressivo, à mão ou na máquina de lavar louça a baixa temperatura (ciclo curto). Os filtros de papel devem ser substituídos mensalmente.

Quando é necessário substituir o filtro de carvão ativado?

O filtro de carvão ativado (usado na versão reciclagem) deve ser substituído a cada 4 meses no máximo. Ele não se limpa nem se regenera.

Qual tipo de lâmpada usar para substituir a iluminação?

Use uma lâmpada halógena de máx 28 W (E14) ou máx 20 W (G4) conforme o modelo. Não toque na lâmpada com as mãos e desligue o aparelho antes de qualquer intervenção.

Como passar do modo aspirante para o modo filtrante?

No interior do exaustor, mude o seletor G para a posição A para aspirante ou F para filtrante. No modo filtrante, você deve imperativamente instalar um filtro de carvão ativado.

Posso usar o exaustor sem grade ou sem lâmpadas?

Não, nunca use o exaustor sem a grade corretamente montada nem sem as lâmpadas. Isso apresenta um risco de choque elétrico ou lesão.

O que fazer se o exaustor não funcionar ou a iluminação não acender?

Verifique primeiro se as lâmpadas estão bem encaixadas no seu alojamento. Se o problema persistir, contate o serviço pós-venda antes de qualquer outra intervenção.

É obrigatório evacuar o ar para o exterior?

Não, o exaustor pode funcionar na versão reciclagem (ar filtrado reintroduzido no ambiente) se a exaustão externa for impossível. Nesse caso, instale um filtro de carvão ativado.

Como posso reduzir o impacto ambiental do exaustor?

Use a velocidade mínima durante o cozimento, prolongue o funcionamento alguns minutos depois. Limpe ou substitua regularmente os filtros para manter a eficiência e reduzir o consumo.

Posso instalar o exaustor eu mesmo?

A instalação deve ser realizada por pessoal qualificado. Respeite as instruções de montagem (distância, fixação, ligação elétrica). Não ligue o aparelho antes do final da instalação.

MANUAL DE UTILIZADOR WHU621X GORENJE

PT Instruções para montagem e utilização

Substituição das lâmpadas de halogéneos

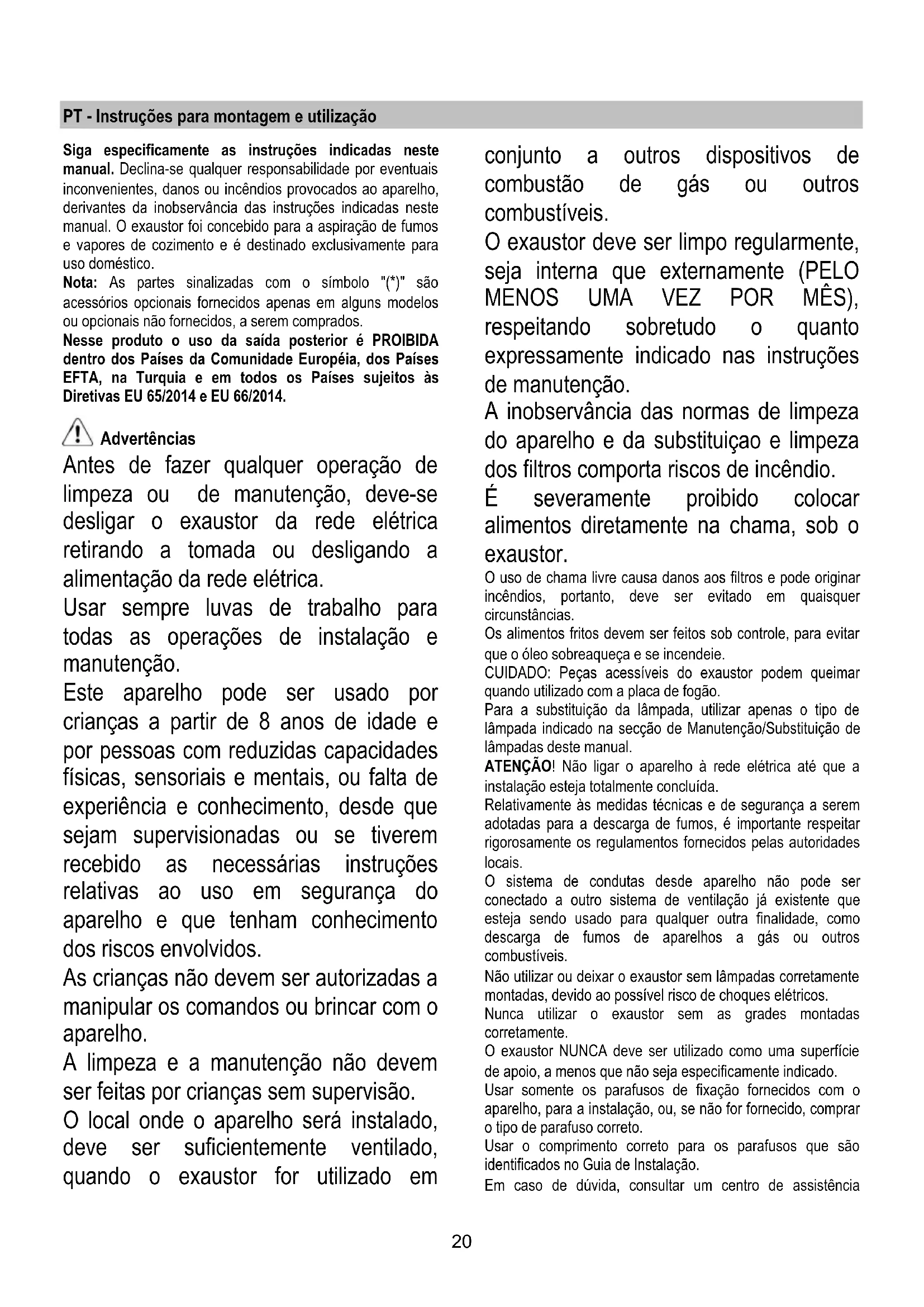

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozimento e é destinado exclusivamente para uso doméstico.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados.

Nesse produto o uso da saída posterior é PROIBIDA dentro dos Países da Comunidade Européia, dos Países EFTA, na Turquia e em todos os Países sujeitos às Diretivas EU 65/2014 e EU 66/2014.

Advertências

Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.

As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em

conjunto a outros dispositivos de combustão de gás ou outros combustíveis.

O exaustor deve ser limpo regularmente, seja interna que externamente (PELO MENOS UMA VEZ POR MÊS), respeitando sobretudo o quanto expressamente indicado nas instruções de manutenção.

A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

ATENÇÃO! Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O sistema de condutas desde aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja sendo usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.

Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.

Nunca utilizar o exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que não seja especificamente indicado.

Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de dúvida, consultar um centro de assistência

autorizado ou pessoa qualificada similar.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

- Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão aspirante

A coifa é composta de uma saída de ar superior B1 e, também, opcionalmente, de uma saída de ar traseira B2*, para a descarga dos fumos para o exterior.

Escolher a mais adequada e aplicar o flange C que faz parte do fornecimento; sempre fechar o furo inutilizado com a tampa D* fornecida, se previsto.

Nota: em alguns modelos, o furo superior B1 é fornecido fechado. Pressione com decisão para tirar a parte pré-fraturada que fecha o furo de descarga e remova-a.

Atenção! A parte pré-fraturada já não pode ser colocada novamente no seu lugar. Efetue esta operação só se for certo do tipo de instalação a efetuar.

Atenção! Em alguns modelos, o furo de saída traseira não é acessível de imediato, mesmo tirando a tampa (se já montada); neste caso, tirar a peça de plástico E1 ou E2 que obstrui o furo, usando como ajuda uma pinça e um estilete. Controlar que o seletor aspirante/filtrante (no interior da coifa) G esteja em posição aspirante (A).

Versão filtrante

No caso em que não seja possível descarregar para o exterior os fumos e vapores, pode-se utilizar a coifa em versão filtrante montando um filtro de carvão ativado; os fumos e vapores serão então reciclados por meio da grelha anterior posta sobre o painel de comandos. Controlar que o seletor aspirante/filtrante (no interior da coifa) G esteja em posição filtrante (F).

Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).

As instruções da ligação são fornecidas com a unidade periférica de aspiração.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 60 cm no caso de fogões elétricos e 75 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação.

Atenção! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

Atenção! A substituição do cabo de alimentação deve ser efetuada pelo serviço de assistência técnica autorizado de modo a prevenir qualquer risco.

Montagem

A coifa pode ser instalada na parede ou no fundo de um móvel pênsil; se fornecido, utilizar o molde H para furar com as distâncias corretas, caso contrário, apoiar a coifa à parede ou ao fundo do móvel pênsil e marcar com um lápis os furos a serem executados.

Fixação à parede - Inserir as buchas para paredes J nos furos executados e dois parafusos K nos furos superiores, tirar a grelha e enganchar a coifa aos 2 parafusos, enfim, pela parte interna, inserir o terceiro parafuso L e apertá-los todos.

Fixação ao móvel pênsil - Fixar a coifa com 4 parafusos M pelo lado interno do pênsil.

Funcionamento

O exaustor é dotado de um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

Sempre abrir as junções vapor N*.

Se o seu produto for dotado de válvula com accionamento eléctrico ou mecânico, as teclas e/ou os botões e/ou os manípulos a disposição servem para o controlo das luzes e para a abertura e fechamento da válvula.

Manutenção

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Filtro antigordura

Caso se encontre no interior de uma grelha de suporte, pode ser de um dos seguintes tipos:

O filtro de papel deve ser substituído uma vez por mês ou, se for colorido no lado superior, quando a coloração aparece pelos furos da grelha.

O filtro metálico deve ser limpo uma vez por mês, com detergentes não agressivos, manualmente ou em máquina de lavar louças a baixas temperaturas e com ciclo breve. Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram.

Para ter acesso ao filtro gorduras abrir a grelha por meio dos engates P e liberá-lo das fixações R1 ou R2.

O filtro metálico autoportante não tem grelha de suporte; para removê-lo, puxar as molas de desengate P4 para trás e extrair o filtro por baixo.

Filtro de carvão ativo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses.

NÃO pode ser lavado ou regenerado.

Pode ser um dos seguintes tipos:

Montagem (S3): Remover a tampa W girando as manoplas O de 90°.

Inserir o elemento filtrante de carvão activado no interior do respectivo vão e fixá-lo girando a manopla O de 90°, fechar novamente a tampa.

Proceder em sentido inverso para a desmontagem.

Circular(V1-V2-V3-varios modelos):

Engate de baioneta posicioná-lo no centro como cobertura da grelha protetora do motor tendo o cuidado que a referência X1 ou X2 ou X3 no filtro de carvão ativado corresponda com a referência Y1 ou Y2 no transportador e em seguida girar em sentido horário; no caso de desmontagem girar em sentido anti-horário; se provisto de lingueta Z lembrar-se de antes erguê-la ligeiramente.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

Substituir a lâmpada queimada com outra do mesmo tipo, conforme especificado na etiqueta de características ou perto da própria lâmpada no exaustor.

Substituição lâmpadas 28W - Desparafusar a lâmpada danificada e substituí-la com lâmpada oval de halogéneos no máx. 28W E14. Tirar a grelha para ter acesso ao vão lâmpadas.

Substituição das lâmpadas de halogéneos

Tenha acesso ao compartimento da lâmpada - extraia a protecção servindo-se de uma pequena chave de parafuso ou ferramenta semelhante como alavanca.

Substitua a lâmpada queimada. Utilize exclusivamente lâmpadas de halogéneo de 20 W máx. (G4), tomando o cuidado para não as tocar com as mãos. Feche a cobertura (fixação por encaixe).

Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
