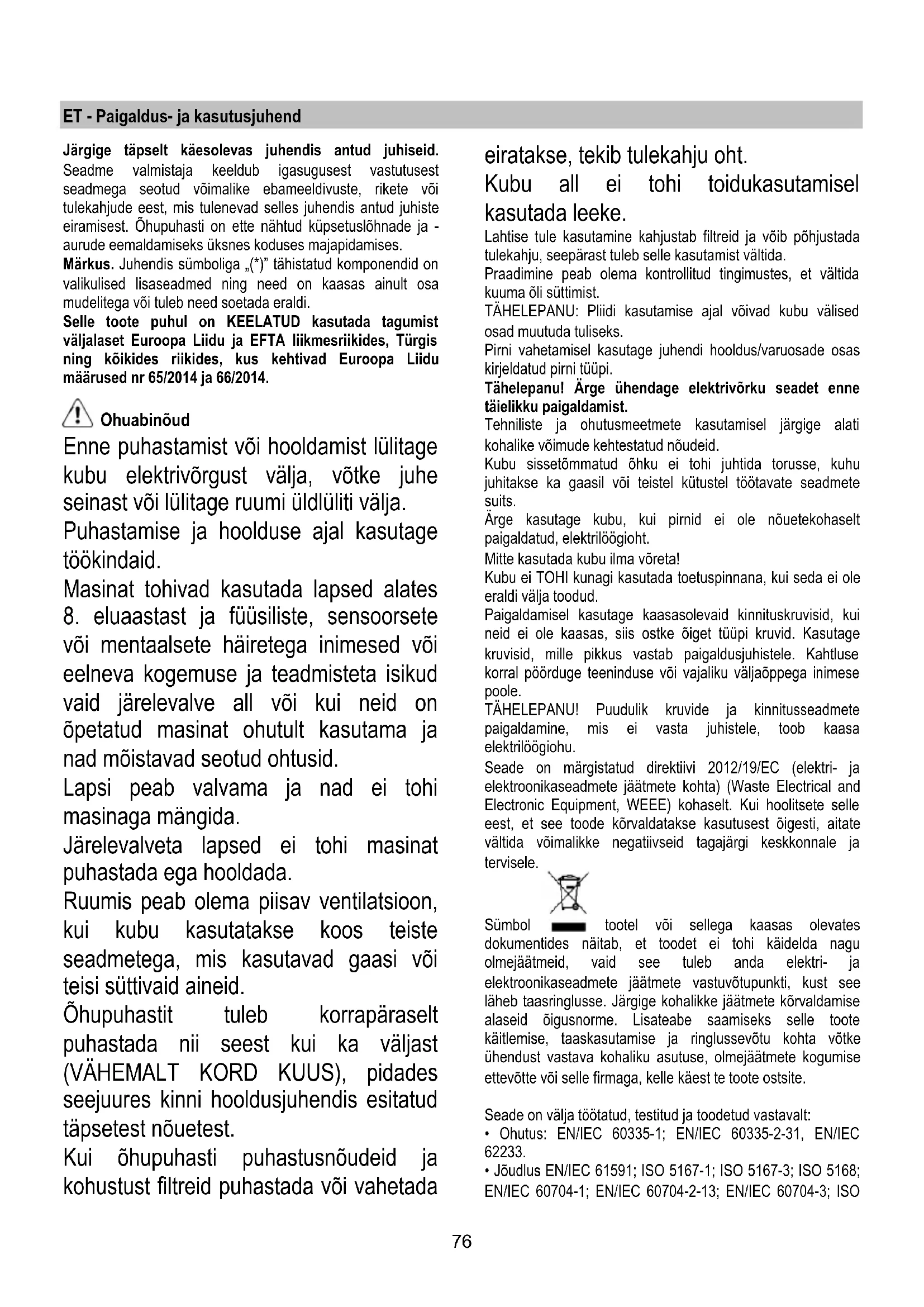

ET Paigaldus- ja kasutusjuhend

SR Uputstva za montažu i upotrebu

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Ōhupuhasti on ette nähtud küpsetuslöhnade ja - aurude eemaldamiseks üksnes koduses majapidamises.

Märkus. Juhendis sümboliga „(*)“ tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Selle toote puhul on KEELATUD kasutada tagumist väljalaset Euroopa Liidu ja EFTA liikmesriikides, Türgis ning köikides riikides, kus kehtivad Euroopa Liidu määrused nr 65/2014 ja 66/2014.

Ohuabinõud

Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.

Puhastamise ja hoolduse ajal kasutage töökindaid.

Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid onõpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.

Lapsi peab valvama ja nad ei tohi masinaga mängida.

Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.

Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.

Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada

eiratakse, tekib tulekahju oht.

Kubu all ei tohi toidukasutamisel kasutada leeke.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab olema kontrollitud tingimustes, et vältida kuuma öli süttimist.

TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Tähelepanu! Ärge ühendage elektrivörku seadet enne täielikku paigaldamist.

Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid.

Kubu sissetömmatud öhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suits.

Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.

Mitte kasutada kubu ilma võreta!

Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.

Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke öiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU! Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode körvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol — tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

- Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO

3741; EN 50564; IEC 62301.

- Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskondlike möjude vähendamiseks kasutamise ajal:

Lülita tömbekapp minimaalkiirusel sisse kohe kui oled hakanud sööki valmistama ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav löhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusus ja vähendada müra.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasisese tsirkulatsiooniga režiimis.

Öhuavaga mudelid

Pliidikumm on varustatud ülemise öhuavaga B1 ja lisaks võib kummis olla tagumine öhuava B2* välisaurude eemaldamiseks.

Kinnitage tarnekomplekti kuuluv voolik C sobivasse öhuavasse, seejuures ärge unustage sulgeda kasutamata jäänud ava korgiga D* (kuulub sellise seadme tarnekomplekti, millel on kaks öhuava).

Märkus: möned mudelid tarnitakse nii, et ülemine ava B1 on suletud. Vajutage tugevalt eemaldatavale osale, mille funktsiooniks on sulgeda väljalaskeava, ja võtke see ära.

Tähelepanu! Eemaldatavat osa ei saa enam tagasi paigaldada. Võtke see ära ainult siis, kui te olete valitud paigaldusviisis täiesti kindel.

Ettevaatust! Mönedel mudelitel on tagumine öhuava suhteliselt raskesti juurdepääsetav isegi siis, kui kraan (kui on seadmele paigaldatud) on eemaldatud. Sel juhul eemaldage öhuava blokeeriv plastelement E1 või E2. Lahtikeeramiseks kasutage näpitstange ja mingit lõikeriista. Kontrollige, et filtri-/imiregulaator (pliidikummi sees) G on imemisasendis (A).

Filtriga mudel

Olukordades, kus keetmisaurusid ei ole võimalik väljastpoolt eemaldada, võib pliidikummi kasutada koos söefiltriga. Suits ja aurud suunatakse läbi juhtpaneeli all asuva eesmise võre. Kontrollige, kas filtri-/imiregulaator on filtriasendis (F).

Ilma imimootorita mudelid töötavad ainult väljatõmberežiimis ja selline mudel tuleb ühendada välimise väljatõmbeseadmega (ei kuulu komplekti).

Kokkupanemisõpetus on lisaseadme juures.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja köögi öhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 60cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 75cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektriühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

Tähelepanu! Enne kui lülitate öhupuhasti uuesti elektrivörku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas vörgukaabel on korralikult monteeritud.

Tähelepanu! Riski vältimiseks peab elektrijuhtme asendamine läbi viidud olema selleks autoriseeritud inimeste poolt.

Paigaldamine

Pliidikummi võib paigaldada seinale või seinakapi alumisele osale. Aukude puurimiseks õige vahekaugusega kasutage etaloni H, kui see kuulub tarnekomplekti. Vastasel juhul asetage pliidikumm vastu seina või seinakapi alla ja märkige aukude kohad pliiatsiga.

Seinale paigaldamine – sisestage seinakruvide tüüblid J ettepuuritud aukudesse ja kaks kruvi K ülemistesse aukudesse. Eemaldage võre ja paigaldage pliidikumm kahe kruvi külge. Seejärel sisestage seestpoolt kolmas kruvi L ja keerake köik kruvid tugevalt kinni.

Seinakapile kinnitamine – kinnitage pliidikumm nelja kruviga M kapi seest.

Töötamine

Tulede ja tömbemootori sisselülitamiseks kasutada öhupuhasti eesküljel olevaid lüliteid.

Avage alati aurupüüdur N*.

Kui toode on varustatud elektrilise või mehaanilise klapiga, on olemasolevad klahvid ja/või nupud ja/või hoovad mõeldud tulede sisse- ja väljalülitamiseks ning klapi avamiseks ja sulgemiseks.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÖI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Kui on paigaldatud kaitsevõresse, siis järgige allpool toodud soovitusi.

Paberfilter tuleb vahetada kord kuus või siis, kui pealmine pool on värvi muutnud. Värvimuutust on näha läbi võre avade.

Metallfiltrit tuleb puhastada kord kuus mittesöövitava puhastusvahendiga, käsitsi või nõudepesumasinas madalal temperatuuril lühikese töötsükliga.

Nõudepesumasinas pesemisel võib rasvafiltri värv kergelt muutuda, kuid see ei mõjuta filtri tööomadusi.

Rasvafiltri eemaldamiseks avage võre. Selleks kasutage konkse P ja vabastage stopperid R1 ja R2.

Autonoomne metallfilter ei ole varustatud tugivõrega. Filtri eemaldamiseks tömmake kinnitusvedrud P4 taha ja libistage filter alla.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad löhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

See võib olla ühest allpool loetletud tüübist:

Ristkülikukujuline S1 või S2 või S3

Paigaldamine (S1 või S2): paigaldage tagumine pool T ja kinnitage esiküljele (U).

Paigaldamine (S3): katte W eemaldamiseks keerake O nuppe 90°, paigaldage filter sissepoole ja lukustage keskmise O nupu abil oma kohale. Seejärel pange kate kinni.

Eemaldamiseks toimige vastupidises järjekorras.

Ümmargune (V1-V2-V3 – erinevad mudelid)

Bajonettpaigaldus: paigaldage filter mootori kaitsevõre keskele. Kontrollige, et söefiltrile märgitud punkt X1 või X2 või X3 on kohakuti konveierile märgitud punktiga Y1 või Y2, seejärel keerake pääripäeva; eemaldamisel keerake vastupäeva. Kui seade on varustatud teibiga Z, tõstke seda enne veidi.

Pirnide vahetamine

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need on jahtunud.

Asendage katkine lamp sama tüüpi lambiga, nii nagu on kirjas märgisel või õhupuhastil lambi kõrval.

28 W hõõglampide vahetamine – keerake katkine lamp välja ja paigaldage ovaalne halogeenlampide maksimaalse võimsusega 28 W E14. Lambi vahetamiseks eemaldage võre.

Halogeenlampide vahetamine – katte eemaldamiseks kasutage väikest kruvikeerajat või sarnast tööriista.

Asendage rikutud lamp uuega. Kasutage ainult halogeenlampe maksimaalse võimsusega 20 W (G4). Ärge puudutage neid kätega. Pange lambikate tagasi (lukustub klõpsatusega).

Kui valgustus ei hakka tööle, kontrollige enne tehnoabi kutsumist, kas pirn on korralikult pesas.
