WHU621X - Ventilatorhette GORENJE - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis WHU621X GORENJE i PDF-format.
| Produkttype | Innbygd eller veggmontert kjøkkenhette |
| Merke | Gorenje |
| Modell | WHU621X |
| Strømforsyning | 220-240 V ~ 50 Hz (i henhold til typeskiltet) |
| Lysstyrke | Halogen maks 28 W (E14) eller 20 W (G4) |
| Driftsmodus | Sugende (utvendig avtrekk) eller filtrerende (innvendig resirkulering) |
| Antall hastigheter | Flere hastigheter (i henhold til kontrollpanel) |
| Minste avstand fra koketoppen | 60 cm for elektrisk komfyr, 75 cm for gass eller kombi |
| Type fettfilter | Metall eller papir (avhengig av modell) – vaskbart eller engangs månedlig |
| Aktivt kullfilter | Valgfritt, skiftes hver 4. måned i resirkuleringsversjon |
| Vedlikehold | Utvendig rengjøring med fuktig klut og nøytralt rengjøringsmiddel; fettfiltre rengjøres en gang i måneden |
| Sikkerhet | Koble fra før vedlikehold; ikke flamber under hetten; tilstrekkelig ventilasjon ved bruk med forbrenningsapparater |
| Samsvarsstandarder | EN/IEC 60335, EN/IEC 61591, EN 55014, etc. |
| Tiltenkt bruk | Hjemmebruk og lignende (storkjøkken, hoteller, gårder) |
| Materiale | Rustfritt stål (X overflate) |
| Montering | Vegg eller underskap |
| Luftuttak diameter | Øvre B1 og valgfri bak B2 (se bruksanvisning) |
| Utskifting av lyspærer | Samme type (halogen) – tilgjengelig etter fjerning av rist |
Ofte stilte spørsmål - WHU621X GORENJE
Brukerspørsmål om WHU621X GORENJE
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Ventilatorhette i PDF-format gratis! Finn veiledningen din WHU621X - GORENJE og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. WHU621X av merket GORENJE.
BRUKSANVISNING WHU621X GORENJE

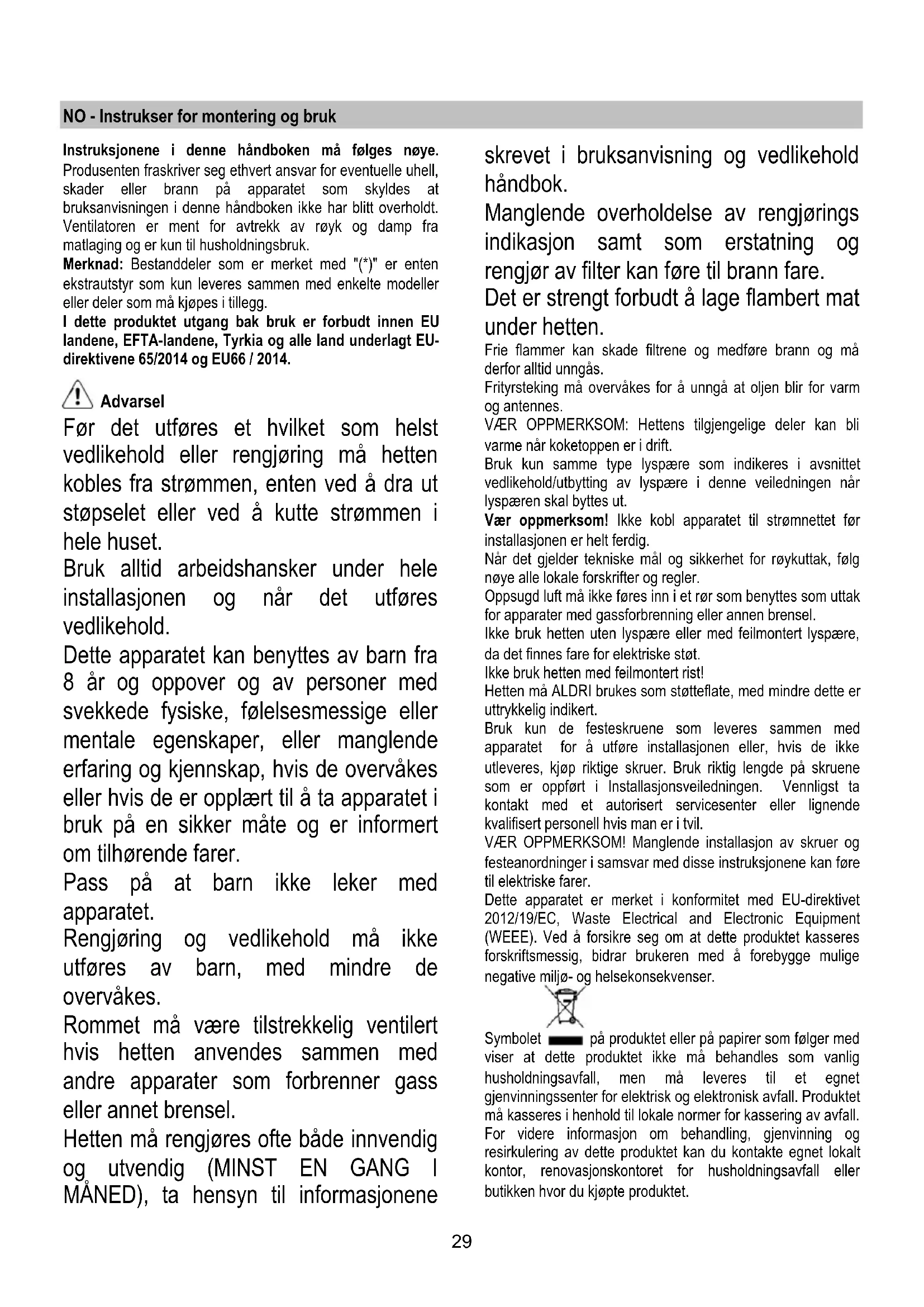

NO Instrukser for montering og bruk
Utskifting av halogenpære
Byte av halogenlampor
Produktet er designet, testet og produsert i henhold til:
Rektangulært S1, S2 eller S3:
Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.
Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.
I dette produktet utgang bak bruk er forbudt innen EU-landene, EFTA-landene, Tyrkia og alle land underlagt EU-direktivene 65/2014 og EU66/2014.
Advarsel
Før det utføres et hvilket som helst vedlikehold eller rengjøring må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer.
Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.
Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.
Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikeholdshåndbok.
Manglende overholdelse av rengjøringsindikasjon samt erstatning og rengjøring av filter kan føre til brannfare.
Det er strengt forbudt å lage flamberte retter under hetten.
Frie flammer kan skade filtrene og medføre brann, og må derfor alltid unngås.
Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.
VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.
Vær oppmerksom! Ikke koble apparatet til strømnettet før installasjonen er helt ferdig.
Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.
Oppsugd luft må ikke føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.
Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.
Ikke bruk hetten med feilmontert rist!
Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.
Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen eller, hvis de ikke utleveres, kjøp riktige skruer. Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen. Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.
VÆR OPPMERKSOM! Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.
Symbolet på produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.
Apparatet er utformet, testet og produsert i henhold til:
- Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på minimum hastighet når du starter matlagingen og la den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.
Bruksmåte
Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.
Sugefunksjon
Ventilatoren er utstyrt med en øvre luftutgang B1 og ved ønske også med en bakre utgang B2*, for utblåsning av damp og matos.
Velg den som passer best og monter flensen C som følger med. Lukk alltid åpningen som ikke benyttes med lokket D* som eventuelt følger med.
Merk: på noen modeller er den øvre luftutgangen B1 lukket: Fjern det utbrytbare dekselet som lukker denne luftutgangen ved å trykke det bestemt inn, og kast det.
Advarsel! På noen modeller er ikke den bakre åpningen umiddelbart tilgjengelig, selv om man fjerner dekslet (hvis montert). I dette tilfellet må man fjerne plastbiten E1 eller E2 som dekker åpningen. Bruk en tang eller en papirkniv. Kontroller at velgeren for utblåsning/filtrering (inne i ventilatoren) G befinner seg i stillingen utblåsning (A).
Filtrerende funksjon
Dersom det ikke er mulig å føre matosen og dampen ut i friluft, kan ventilatoren benyttes som filterversjon ved å montere et kullfilter. Matosen og dampen vil da føres ut i rommet igjen gjennom risten foran, som er plassert over betjeningspanelet. Kontroller at velgeren for utblåsning/filtrering (inne i ventilatoren) G befinner seg i stillingen filtrering (F).
Modellene uten sugemotor fungerer kun med direkte avtrekk og må kobles til en eksentrisk sugeenhet (ikke medlevert).
Instruksjonene for tilkobling leveres sammen med den eksentriske sugeenheten.
Installasjon
Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være mindre enn 60 cm når det gjelder elektriske kokeplater og 75 cm når det gjelder gassbluss og kombinerte koketopper.
Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.
Ventilatoren kan monteres til veggen eller på undersiden av et kjøkkenskap. Bruk hullskjemaet H (hvis det følger med) for å lage hull på riktig avstand. Ellers holdes ventilatoren mot veggen eller undersiden av kjøkkenskapet mens man med en blyant avtegner hullene som skal utføres.
Montering til veggen - Sett murpluggene J i hullene som er laget og to skruer K i de øvre hullene. Fjern risten og hekt ventilatoren fast på de 2 skruene. Tilslutt setter du fra innsiden i den tredje skruen L og strammer alle til.
Montering til kjøkkenskap - Fest ventilatoren med 4 skruer M fra innsiden av kjøkkenskapet.
Funksjon
Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets lys.
Trekk alltid ut ventilatorfronten N*.
Dersom ditt produkt er utstyrt med elektrisk eller mekanisk ventil, brukes betjeningsknappene og/eller spakene til kontroll av belysningen og til åpning og lukking av ventilen.
Vedlikehold
Rengjøring
Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!
Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!
Fettfilteret
Fanger kokefettpartikler.
Hvis den befinner seg inne i støttegrillen, kan den være en av følgende typer:
Papirfilter må skiftes én gang i måneden eller hvis det oppstår farging på øvre side, i slike tilfeller vises fargingen gjennom grillåpningene.
Metallfilter må rengjøres én gang i måneden, med ikke-skurende rengjøringsmidler, for hånd eller i oppvaskmaskin på lav temperatur og kortprogram.
Ved vasking i oppvaskmaskin kan fettfilteret farges lett, men dette påvirker ikke filtreringskapasiteten.
For å få tilgang til fettfilteret må du åpne risten ved hjelp av krokene P og frigjøre det fra stopperne R1 eller R2.
Selvbærende filter har ingen støtterist: for å frigjøre det må man trekke utløserfjærene P4 bakover og trekke filteret ned.
Holder tilbake ubehagelige lukter fra matlaging.
Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.
Det kan IKKE vaskes eller benyttes om igjen
Rektangulært S1, S2 eller S3:
Montering (S1 eller S2): stikk inn bakenden T og hekt det fast foran (U).
Montering (S3): Fjern dekslet W ved å vri 90° på knottene O. Stikk kullmatten inn i sporet og fest den ved å vri 90° på håndtaket O. Lukk deretter dekslet.
Gå frem i motsatt rekkefølge ved avmontering.
Sirkelformet (V1-V2-V3-forskjellige modeller):
Bajonettkobling: Plasser den på midten, slik at den dekker motorristen, og pass på at referansemerket X1, X2 eller X3 på kullfilteret svarer til referansemerket Y1 eller Y2 på filterholderen. Drei deretter med urviseren. Ved avmontering dreier man mot urviseren. Hvis utstyrt med tunge Z, må man huske å løfte den forsiktig opp først.
Utskifting av lyspærer
Koble ventilatoren fra strømnettet.
Skift ut den utbrente lyspæren med en av samme type, som spesifisert på typeskiltet eller i nærheten av selve lyspæren på kjøkkenhetten.
Utskifting av pærer på 28W: Skru løs den utbrente pæren og skift den ut med en avlang halogenpære på maks. 28W E14. Fjern risten for å få tilgang til lamperommet.
Utskifting av halogenpære: Åpne lampedekslet ved å vippe det løs med en liten skrutrekker eller lignende.
Skift ut den utbrente pæren.
Bruk kun halogenpærer på maks. 20W (G4) og ikke berør dem med bare hender. Lukk lampedekslet (det skal smekke på plass).
Merke : GORENJE
Modell : WHU621X
Kategori : Ventilatorhette
