Тип на производ	Вградена или ѕидна кујнска хауба
Марка	Gorenje
Модел	WHU621X
Напојување со електрична енергија	220-240 V ~ 50 Hz (според табличката со податоци)
Моќност на осветлување	Халогена макс 28 W (E14) или 20 W (G4)
Режим на работа	Вшмукувачки (надворешно издувување) или филтрациски (внатрешна рециркулација)
Број на брзини	Повеќе брзини (според контролната табла)
Минимално растојание од плочата за готвење	60 cm за електричен шпорет, 75 cm за гасен или комбиниран
Тип на филтер за маснотии	Метал или хартија (според моделот) – може да се мие или еднократна (месечно)
Филтер со активен јаглен	Опционален, да се замени на секои 4 месеци во верзија за рециркулација
Одржување	Надворешно чистење со влажна крпа и неутрален детергент; филтрите за маснотии се чистат еднаш месечно
Безбедност	Исклучете пред одржување; не палете оган под хаубата; доволна вентилација ако се користи со уреди за согорување
Стандарди за усогласеност	EN/IEC 60335, EN/IEC 61591, EN 55014, итн.
Предвидена употреба	Домашна и слична (колективни кујни, хотели, фарми)
Материјал	Нерѓосувачки челик (завршен слој X)
Монтажа	Ѕидна или под кабинет
Дијаметар на издувниот отвор	Горна B1 и задна опциона B2 (видете го упатството)
Замена на светилки	Со ист тип (халогена) – достапно по отстранување на решетката

Често поставувани прашања - WHU621X GORENJE

Кое е минималното растојание помеѓу хаубата и плочата за готвење?

Минималното растојание е 60 cm за електричен шпорет и 75 cm за гасен или комбиниран шпорет. Задолжително почитувајте ги овие растојанија за да избегнете ризик од пожар.

Како да ги чистам филтрите за маснотии на хаубата?

Металните филтри за маснотии се чистат еднаш месечно со неагресивен детергент, рачно или во машина за садови на ниска температура (краток циклус). Хартиените филтри треба да се заменуваат месечно.

Кога треба да се замени филтерот со активен јаглен?

Филтерот со активен јаглен (користен во верзија за рециркулација) треба да се замени на секои 4 месеци најдоцна. Не се чисти и не се регенерира.

Каков тип на сијалица да користам за замена на осветлувањето?

Користете халогена сијалица од макс 28 W (E14) или макс 20 W (G4) според моделот. Не допирајте ја сијалицата со раце и исклучете го уредот пред било каква интервенција.

Како да се префрли од вшмукувачки во филтрациски режим?

Внатре во хаубата, префрлете го селекторот G во позиција A за вшмукување или F за филтрација. Во филтрациски режим, задолжително мора да инсталирате филтер со активен јаглен.

Може ли да ја користам хаубата без решетка или без светилки?

Не, никогаш не користете ја хаубата без правилно поставена решетка или без светилки. Тоа претставува ризик од електричен удар или повреда.

Што да правам ако хаубата не работи или осветлувањето не се вклучува?

Прво проверете дали светилките се добро вметнати во нивните лежишта. Ако проблемот продолжи, контактирајте го сервисот за поддршка пред било каква друга интервенција.

Дали е задолжително воздухот да се издува нанадвор?

Не, хаубата може да работи во верзија за рециркулација (филтриран воздух повторно се внесува во просторијата) ако надворешното издувување е невозможно. Во тој случај, инсталирајте филтер со активен јаглен.

Како можам да го намалам влијанието врз животната средина на хаубата?

Користете минимална брзина за време на готвењето, продолжете со работа неколку минути потоа. Редовно чистете или заменувајте ги филтрите за да ја одржите ефикасноста и да ја намалите потрошувачката.

Може ли сам да ја инсталирам хаубата?

Инсталацијата треба да ја изврши квалификуван персонал. Почитувајте ги упатствата за монтажа (растојание, прицврстување, електрично приклучување). Не вклучувајте го уредот пред завршување на инсталацијата.

КОРИСНИЧКИ ПРИРАЧНИК WHU621X GORENJE

Упатство за монтажа и ракување

Филтер со активен јаглен

Филтри од активен јаглен

Замена на халогена сијалица

Монтажа (S1 или S2): вметнете го задниот дел T и прицврстете го напред (U).

Заменете ја оштетената сијалица.

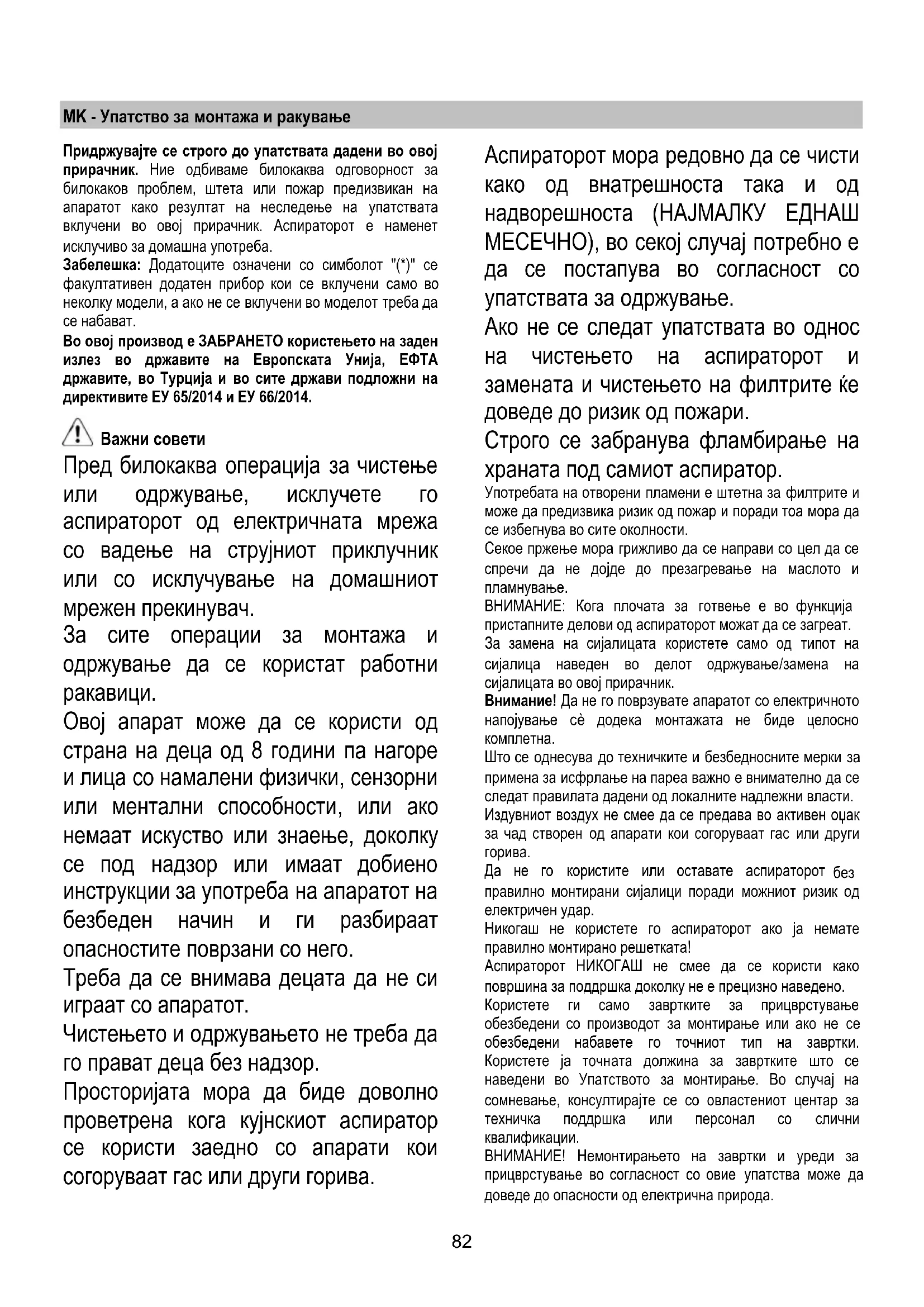

Строго следете ги упатствата дадени во овој прирачник. Ние не преземаме никаква одговорност за било каков проблем, штета или пожар предизвикан на апаратот како резултат на непочитување на упатствата вклучени во овој прирачник. Аспираторот е наменет исклучиво за домашна употреба.

Забелешка: Додатоците означени со симболот "(*)" се опционални додатоци кои се вклучени само во неколку модели, а ако не се вклучени во моделот, треба да се набават.

Во овој производ е ЗАБРАНЕТО користењето на заден излез во државите на Европската Унија, ЕФТА државите, во Турција и во сите држави подложни на директивите ЕУ 65/2014 и ЕУ 66/2014.

Важни совети

Пред било каква операција за чистење или одржување, исклучете го аспираторот од електричната мрежа со вадење на приклучокот или со исклучување на домашниот прекинувач.

За сите операции за монтажа и одржување користете работни ракавици.

Овој апарат може да го користат деца од 8 години па нагоре и лица со намалени физички, сензорни или ментални способности, или без искуство или знаење, доколку се под надзор или добиле инструкции за безбедна употреба на апаратот и ги разбираат опасностите поврзани со него.

Внимавајте децата да не си играат со апаратот.

Чистењето и одржувањето не треба да го прават деца без надзор.

Просторијата мора да биде доволно проветрена кога кујнскиот аспиратор се користи заедно со апарати кои согоруваат гас или други горива.

Аспираторот мора редовно да се чисти и од внатрешната и од надворешната страна (НАЈМАЛКУ ЕДНАШ МЕСЕЧНО), во секој случај потребно е да се постапува во согласност со упатствата за одржување.

Ако не се следат упатствата во однос на чистењето на аспираторот и замената и чистењето на филтрите, тоа ќе доведе до ризик од пожар.

Строго се забранува фламбирање на храната под самиот аспиратор.

Употребата на отворени пламени е штетна за филтрите и може да предизвика ризик од пожар, и поради тоа мора да се избегнува во сите околности.

Секое пржење мора внимателно да се изврши со цел да се спречи презагревање на маслото и пламнување.

ВНИМАНИЕ: Кога плочата за готвење е во функција, пристапните делови од аспираторот можат да се загреат. За замена на сијалицата користете само тип на сијалица наведен во делот одржување/замена на сијалицата во овој прирачник.

Внимание! Не поврзувајте го апаратот со електричното напојување сè додека монтажата не биде целосно завршена.

Што се однесува до техничките и безбедносните мерки за примена при исфрлање на пареа, важно е внимателно да се следат правилата дадени од локалните надлежни власти.

Издувниот воздух не смее да се испушта во активен оџак за чад создаден од апарати кои согоруваат гас или други горива.

Не користете го или оставајте го аспираторот без правилно монтирани сијалици поради можниот ризик од електричен удар.

Никогаш не користете го аспираторот ако решетката не е правилно монтирана!

Аспираторот НИКОГАШ не смее да се користи како потпорна површина, освен ако тоа не е прецизно наведено.

Користете ги само завртките за прицврстување обезбедени со производот за монтирање, или ако не се обезбедени, набавете го точниот тип на завртки. Користете ја точната должина на завртките што е наведена во Упатството за монтирање. Во случај на сомневање, консултирајте се со овластениот сервисен центар или персонал со слични квалификации.

ВНИМАНИЕ! Немонтирањето на завртки и уреди за прицврстување во согласност со овие упатства може да доведе до опасности од електрична природа.

Овој апарат е обележан согласно Европската директива 2012/19/EC за Искористена Електрична и Електронска Опрема (Waste Electrical and Electronic Equipment - WEEE). Со правилно отстранување на овој производ помагате да се спречат потенцијалните негативни последици за околината и здравјето на човекот, што инаку би се предизвикале од несоодветното третирање како отпадок на овој производ.

Симболот ■ прецртана канта за губре на производот или на документите кои одат со производот, покажува дека тој апарат не смее да се третира како комунален отпад. Напротив би требало да се однесе до соодветното место за собирање за рециклирање на електрична и електронска опрема. Отстранувањето мора да се изврши во согласност со локалните прописи за животната средина за отстранување на отпаден материјал. За повеќе детални информации за третманот, поправањето и рециклирањето на овој производ Ве молиме контактирајте со Вашите локални власти, Вашата комунална служба или со продавницата од каде го имате купено производот.

Апаратот е дизајниран, тестиран и произведен според:

• Безбедност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Можности: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предлози за исправна употреба за да се намали влијанието врз животната средина

Вклучете го поклопниот аспиратор на минимална брзина на почеток на готвењето и оставете го да работи уште неколку минути по завршувањето на готвењето. Зголемете ја брзината само во случај на голема количина на чад и пареа и користете ја форсираната брзина во ретки ситуации. Заменете го филтерот (-рите) на активен јаглен кога е потребно да се задржи ефикасноста на намалување на мирис. Исчистете го филтерот за масти (-рите) кога е потребно да се задржи неговата ефикасност. Користете максимален дијаметар на изводниот систем прикажан во овој прирачник да се оптимизира ефикасноста и да се намали бучавата.

Употреба

Аспираторот може да се користи во вид со надворешно исфрлање на издувниот воздух или со филтер во вид со кружно струење на воздухот.

Вид со надворешно исфрлање на издувниот воздух

Аспираторот има горен излез за воздух B1 а по можност и заден излез B2*, за исфрлување на пареите во надворешноста.

Одберете го најсоодветниот излез и ставете ја фланшата C на комплетот, секогаш затворете го отворот на комплетот кој не го користите со капакот D* ако е доставен.

Забелешка: во некои модели горниот отвор В1 се испорачува затворен: Притиснете го и тргнете го прекршениот дел кој го затвара отворот за исфрлање на воздухот.

Внимание! прекршениот дел не може повторно да се врака назад, оваа операција треба да се направи само ако сте сигурни за видот на монтажа кој треба да се прави.

Предупредување! Во некои модели задниот отвор за исфрлање на воздухот не е пристапен дури и со отстранување на капакот (ако е монтиран), во тој случај отстранете го пластичното парче E1 или E2 што го затвора отворот, користејќи клешти и секач. Проверете дали бирачот за издувување/филтрирање (во внатрешноста на аспираторот) G е поставен на позицијата за издувување (A).

Варијанта со филтрирање

Во случај да не е можно исфрлање на пареите од готвењето кон надвор, аспираторот може да се користи во варијанта со филтрирање со монтирање на филтер од јаглен. Мирисите и пареите се рециклираат низ предната решетка поставена над командната табла со регулаторите. Проверете дали бирачот за издувување/филтрирање е поставен на позицијата за филтрирање (F).

Моделите без вентилатор работат само во варијанта со издувување на воздухот и треба да се поврзат со периферен уред за издувување (не е доставен).

Упатствата за поврзување се доставени со периферниот уред за издувување.

Монтажа

Најмалото растојание помеѓу плочата на шпоретот за садовите за готвење и долниот раб на аспираторот не смее да биде помало од 60 см за електричните апарати за готвење и 75 см за гасните или комбинираните апарати за готвење. Ако упатството за монтажа на гасните плочи на шпоретот прецизира поголемо растојание, мора да се придржувате до тоа.

Приклучување на електрична енергија

Главното струјно напојување мора да одговара на напонот покажан на етикетата со карактеристики поставена внатре во аспираторот. Ако аспираторот има приклучок, поврзете го во штекер во согласност со струјните прописи и позициониран на пристапно место дури и по монтажата. Ако не е снабден со приклучок (директна врска со електричното напојување) или ако приклучокот не е лоциран на пристапно место, дури и по монтажата, применете биполарен прекинувач во согласност со стандардите кој обезбедува комплетно исклучување на електричното напојување под услови поврзани со преоптоварување на мрежата категорија III, во согласност со упатството за монтажа.

Предупредување! Пред (повторно) поврзување на колото

на аспираторот со електричното напојување и проверувањето на функционалноста, секогаш проверете дали струјниот кабел е правилно монтиран.

Предупредување! Замената на струјниот кабел мора да ја изврши овластен сервисен центар или слично квалификувано лице.

Вградување

Аспираторот може да се монтира на ѕид или на дното од висечки елемент; ако е доставен, користете го шаблонот H за дупчење на точно растојание, или положете го аспираторот на ѕидот или на дното од висечкиот елемент и обележете со молив отворите за дупчење.

Фиксирање на ѕидот - Ставете ги типлите во ѕидот J во направените отвори и два завртки K во горните отвори, тргнете ја решетката и закачете го аспираторот на двете завртки, на крај, од внатрешноста, ставете ја третата завртка L и затегнете ги сите.

Фиксирање на висечкиот елемент - Фиксирајте го аспираторот со 4 завртки М од внатрешната страна на висечкиот елемент.

Функционирање

Аспираторот се испорачува со командна табла со регулатор за брзините на издувување и регулатор за осветлување над плочата на шпоретот.

Секогаш отворајте го собирникот за пареа N*.

Ако вашиот производ е со капак со електрично или механичко управување, пипките и/или копчињата и/или рачките кои се на располагање служат за регулирање на светлото и за отворање и затворање на капакот.

Одржување

Чистење

За чистењето ИСКЛУЧИВО користете крпа навлажнета со течни неутрални детергенти. НЕ ЧИСТЕТЕ СО ПОМОШ НА АЛАТИ ИЛИ ДРУГИ ИНСТРУМЕНТИ.

Не користете производи кои содржат абразиви. НЕ КОРИСТЕТЕ АЛКОХОЛ!

Филтер за масти

За собирање на масните состојки од пареата при готвењето.

Ако е поставен во внатрешноста на решетката на основата, може да биде од следните типови:

Филтерот од хартија треба да се заменува еднаш месечно или ако е обоен од горната страна, кога обојувањето се гледа преку отворите на решетката.

Металниот филтер треба да се чисти еднаш месечно со неагресивни детергенти, рачно или во машина за миење садови на ниски температури и во краток интервал.

Со перењето во машина за миење садови, металниот филтер за масти може малку да ја изгуби бојата, но неговите карактеристики за филтрирање воопшто не се менуваат.

За да пристапите до филтерот за масти, отворете ја решетката со помош на механизмите за отворање Р и ослободете ја од сопирачите R1 или R2.

Независниот метален филтер нема решетка за основа. За негово вадење, повлечете ги спиралите за откачување P4 наназад и извадете го филтерот надолу.

Филтер со активен јаглен (само за варијанта со филтрирање)

За собирање на непријатните мириси од пареата при готвење.

Заситувањето на филтерот од јаглен настапува по подолга или пократка употреба, во зависност од типот на готвење и редовноста на чистењето на филтерот за масти. Во секој случај, потребно е да се замени чаурата најмалку на секои 4 месеци.

Не може да се пере или обновува.

Може да биде од следните типови:

Правоаголен S1, S2 или S3:

Монтажа (S1 или S2): вметнете ја задната страна T и прицврстете ја од напред (U).

Вградување (S3): извадете го капакот W со вртење за 90° на копчето O.

Поставете го филтерот внатре и вклопете го на место со вртење за 90° на копчето O, а потоа затворете го капакот.

Постапете по обратен редослед од вадењето.

Кружен (V1-V2-V3 - различни модели):

Системот за прикачување позиционирајте го на центарот од капакот на решетката за заштита на моторот, внимавајќи да ознаката X1, X2 или X3 на филтерот од јаглен соодветствува со ознаката Y1 или Y2 на механизмот за спроведување, вртејќи потоа во правец на движењето на стрелките од часовникот. Во случај на вадење, вртете во правец спротивен од правецот на движењето на стрелките од часовникот. Ако има јазиче Z, сетете се прво малку да го подигнете.

Замена на сијалиците

Исклучете го уредот од струјното напојување.

Предупредување! Пред да ги допрете сијаличките, проверете дали се изладени.

Заменете ја оштетената сијалица со ист тип како што е наведено на етикетата за карактеристики или близу самата сијалица на аспираторот.

Замена на сијалиците од 28 вати - Одвртете ја оштетената сијалица и заменете ја со елипсовидна халогена сијалица од 28W E14. Тргнете ја решетката за да пристапите до отворот за сијалиците.

Замена на халогена сијалица - Пристапете до отворот за сијалиците - извадете ја заштитата подигајќи ја со мал шрафцигер или слична алатка.

Заменете ја оштетената сијалица.

Користете само халогени сијалици од максимум 20 вати (G4), внимавајќи да не ги допирате со рацете. Затворете ја плафонката (фиксирање со опруга).

Ако осветлувањето не работи, пред да повикате техничка помош, проверете дали сијалиците се добро поставени.
