ПОСІБНИК КОРИСТУВАЧА WHU621X GORENJE

Filtrirna različica V slučaju, da ni mogoče izpustiti dima in pare nastalih pri kuhanju proti zunanjosti, se lahko uporabi napa v filtrirni različici tako, da se namesti filter na oglje, dim in para so reciklirani preko sprednje mrežice, ki je nad komandno ploščo. Preveriti, če je izvlečno/filtrirno stikalo v položaju filtriranja (F). Modeli brez sesalnega motorja delujejo le v odzračevalni različici in morajo biti povezani na periferno sesalno enoto (ni priložena). Navodila za prikljuèitev veljajo za celotno periferno sesalno enoto. Inštalacija Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 60cm pri električnih štedilnikih in 75cm pri plinskih ali mešanih štedilnikih. Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati. Električna povezava Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o inštalaciji. Pozor! pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen. Pozor! Zamenjavo napajalnega kabla mora izvesti pooblaščena servisna služba, tako da se prepreči vsakršno tveganje. Montaža Napa je lahko nameščena na zid ali na dnu zidne omarice, če je dobavljena, uporabite vzorec H, da bi preluknjali na pravi razdalji, v nasprotnem primeru prislonite napo na zid ali dno zidne omarice in označite s svinčnikom luknje, ki jih morate narediti. Pritrditev na steno - Vstaviti vložke za zid J v izvrtane luknje in vstaviti dva vijaka K v vrhnje luknje, odstraniti rešetko in obesiti napo na dva vijaka, na koncu odznotraj vstaviti tretji vijak L in vse priviti. Pritrditev na zidno omarico – Pritrditi napo s 4 vijaki M odznotraj zidne omarice. Delovanje Napa je opremljena s komandno ploščo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošče. Vedno odpreti zbiralnik pare N*. Če je vaš izdelek opremljen z ventilom na električni ali mehanski pogon, tipke in/ali gumbi služijo za upravljanje luči ter odpiranje in zapiranje ventila.66 Vzdrževanje Čiščenje Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. ZA ČIŠČENJE NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA! Maščobni filter Zaustavlja maščobne delce, ki nastajajo pri kuhanju. Če se nahaja znotraj podporne rešetke, je lahko eden od naslednjih vrst: Filter iz papirja je treba zamenjati enkrat mesečno, če je na zgornjem delu obarvan, pa tedaj, ko barva zbledi in je ni več mogoče videti skozi odprtine rešetke. Kovinski filter je treba očistiti enkrat mesečno z blagimi detergenti, in sicer ročno ali v pomivalnem stroju pri nizki temperaturi in na kratek program. S pranjem v pomivalnem stroju se kovinski protimaščobni filter lahko razbarva, njegova učinkovitost filtriranja pa ostane enaka. Za dostop do maščobnega filtra odpreti mrežico preko kavljev P in odstraniti zapirala R1 ali R2. Samonosilni kovinski filter nima podporne rešetke; za odstranitev povlecite odklopne vzmeti P4 v smeri nazaj in filter izvlecite v smeri navzdol. Ogleni filter (samo za obtočno različico) Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju. Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhe ter redno čiščenje maščobnega filtra. Vsekakor je potrebno zamenjati vložek najmanj vsake štiri mesece. Filter ni niti pralen niti obnovljiv. Lahko je eno izmed naslednjih vrst: Pravokotna S1, S2 ali S3: Montaža (S1 ali S2): Pritrditi zadnjo stran T in pritrditi na čelni del (U). Montaža (S3): Odstraniti pokrov W tako, da zavrtite glavice O za 90 °. Vstaviti blazinico z ogljem znotraj ustrezne odprtine in jo pritrditi tako, da se zavrti glavice O za 90 ° zaprite pokrov. Postopati v obratnem zaporedju za demontažo. Obtočna napa (V1-V2-V3- različni modeli): Bajonetna zveza namestiti jo na sredino da pokrije mrežico za varovanje motorja in paziti, da zveza X1 ali X2 ali X3 na filtru z ogljem ustreza zvezi Y1 ali Y2 na prenašalniku, zavrteti v smeri urinega kazalca; v slučaju demontaže zavrteti v obratni smeri urinega kazalca, če ima jeziček Z ga ne pozabite predhodno rahlo dvigniti. Zamenjava žarnic Izključite električno napajanje naprave. Pozor! Preden se žarnic dotaknete, se prepričajte, ali so hladne. Zamenjajte pregorelo žarnico s tako enake vrste, katere tip je naveden na nalepki ali v bližini same žarnice na napi. Menjava žarnic 28 W – Odviti pregorelo žarnico in jo zamenjati z ovalno žarnico halogene z maks. močjo 28 W E14. Odstraniti mrežico za dostop do prostora za žarnice. Menjava halogene žarnice – dostopite do prostora za žarnice - izvlecite zaščito, naredite vzvod z malim ploščatim izvijačem ali podobnim orodjem. Zamenjati pregorelo žarnico. Uporabiti samo halogene žarnice z 20 W maks (G4), pazite da se jih ne dotaknete z rokami. Zapreti zaščitni pokrov žarnice (zaskočna pritrditev). Če luč ne bi delovala, preverite pravilno vstavitev žarnic v njihovo ležišče, preden se po pomoč obrnete na servisno službo.67 UK - Інструкція з монтажу і експлуатації Чітко дотримуватися приведених в даному керівництві інструкцій. Виробник знімає з себе всяку відповідальність за неполадки, збитки або пожар, що може мати місце при використанні прибору внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання.. Примітка: Деталі, позначені знаком "(*)" є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті і їх потрібно купувати. В цьому продукті використання зовнішнього виходу ЗАБОРОНЕНО в країнах Європейського Союзу, країнах EFTA, в Туреччині і в усіх країнах де дотримуються директив ЄС 65/2014 і ЄС 66/2014. Попередження по безпеці Перед початком будь якої операції по очищенню або обслуговуванню, відключити витяжку від електричної сітки витягуючи вилку з розетки або відключаючи загальний виключатель приміщення. Для усіх операцій по установці та обслуговуванню використовувати робочі рукавиці. Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом якщо знаходяться під контролем, або були навчені використовувати пристрій в безпечній спосіб та якщо розуміють пов'язані з тим небезпеки. Діти повинні бути під контролем і не повинні гратися з пристроєм. Операції по чищенню та обслуговуванню не повинні проводитися дітьми без нагляду. Приміщення повинно мати достатню вентиляцію коли витяжка використовується одночасно з іншими пристроями що працюють на газі або інших паливах. Витяжка повинна части бути очищеною як всередині так і на зовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуватися в будь якому випадку того, що вказується в інструкціях по обслуговуванню. Не дотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння. Суворо заборонено приготування їди на відкритому вогні під витяжкою. Використання відкритого полум’я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати в будь якому випадку. Жарення повинно проводитися під наглядом щоб уникнути що розігріта олія загориться. УВАГА: Коли поверхня варіння працює доступні частини можуть нагріватися. Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в розділі обслуговування

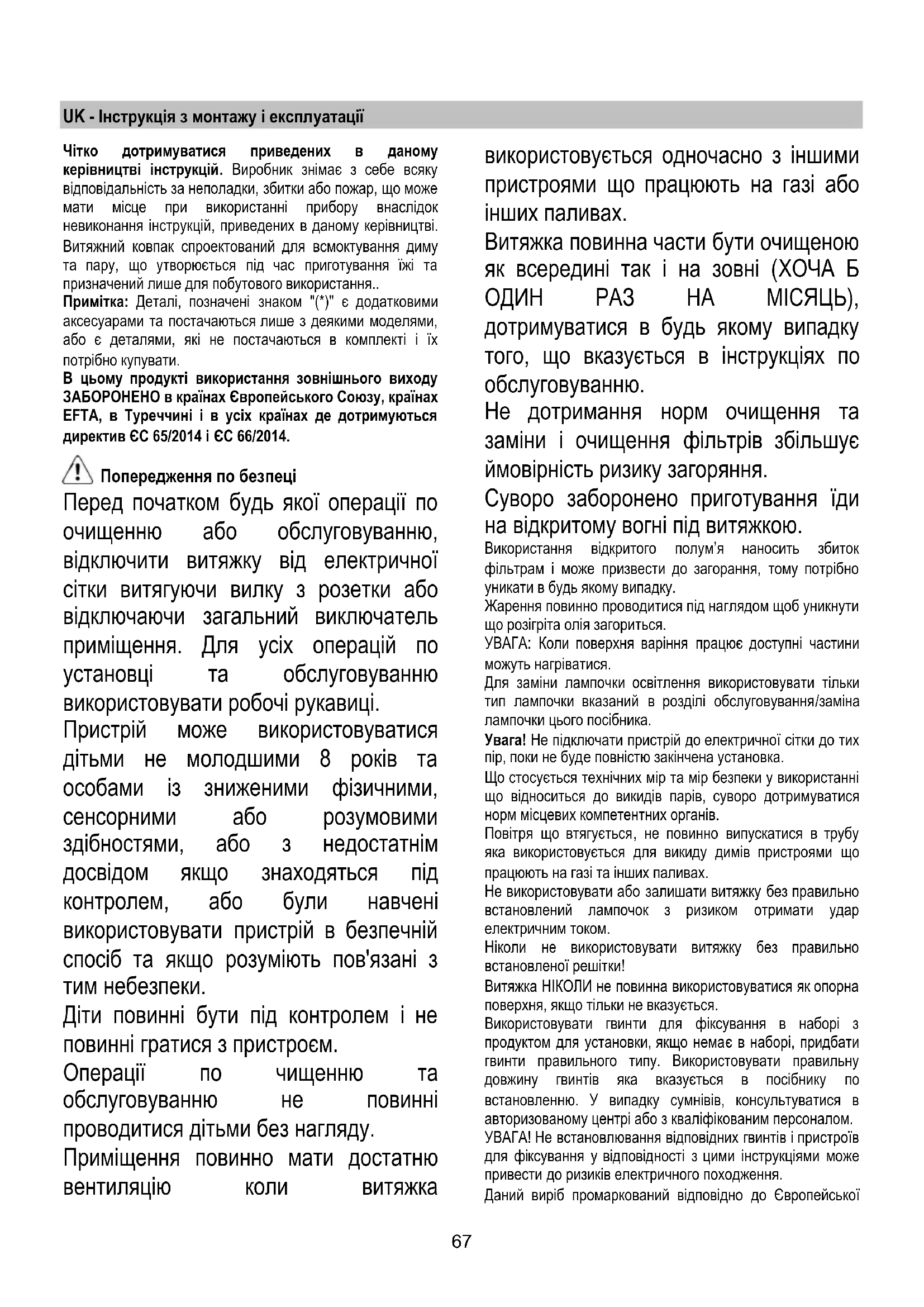

лампочки цього посібника. Увага! Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка. Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо дотримуватися норм місцевих компетентних органів. Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та інших паливах. Не використовувати або залишати витяжку без правильно встановлений лампочок з ризиком отримати удар електричним током. Ніколи не використовувати витяжку без правильно встановленої решітки! Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується. Використовувати гвинти для фіксування в

продуктом для установки, якщо немає в наборі, придбати гвинти правильного типу. Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню. У випадку сумнівів, консультуватися в авторизованому центрі або з кваліфікованим персоналом. УВАГА! Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може

до ризиків електричного походження. Даний виріб промаркований відповідно до Європейської68 директиви 2012/19/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров’я людини, котрі могли б мати місце в протилежному випадку.

на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів.

детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб. Прилад спроектовано, випробувано і виготовлено згідно з:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну

(-их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму. Використання Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря. Виконання з виводом повітря Ковпак має один верхній вихід повітря В1 та на замовлення також може мати нижній вихід повітря B2*, для викиду диму назовні. Вибрати модель, яка вам найбільше підходить та прикріпити фланець С з набору, отвір, що не буде використовуватися, закрити кришкою D* з набору якщо передбачений. Примітка: в деяких моделях верхній отвір B1 закритий: Натиснути щоб відірвати надрізану частину що закриває вивідний отвір. Увага! Надрізану частину неможна встановити знову на соє місце, тому виконайте цю операцію у разі повної впевненості у типі установки що вам необхідна. Увага! В деяких моделях нижній вивідний отвір не є відразу доступним, навіть якщо зняти кришку (якщо вже встановлена), в такому випадку зняти пластмасову частину Е1 або Е 2 що загороджує отвір, стягуючи її за допомогою щипців та різака. Перевірити щоб перемикач виводу повітря/фільтрування (в середині ковпака) G знаходився на позиції виводу повітря (А). Виконання з рециркуляцією Коли немає можливості виводити дим та пар від готування їжі назовні використовується ковпак у виконанні з рециркуляцію повітря, встановлюючи 1 вугільний фільтр, таким чином дим та пар всмоктуються та очищуються через верхню решітку, що знаходиться на командній панелі. Перевірити, щоб перемикач виводу повітря/фільтрування знаходився на позиції рециркуляції (F). Моделі ковпаків без моторного блоку можуть працювати лише в одному режимі відводу повітря назовні, тому повинні бути під’єднані до зовнішньої витяжної установки (не входить в поставку). Інструкції щодо під'єднання постачаються з периферійним обладнанням.

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 60cm, у випадку електричних плит, та 75cm, у випадку газових та комбінованих плит. Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити. Під’єднання до електромережі Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під’єднання в електромережу, то слід під’єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під’єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції. Увага! перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно. Увага! Заміна електрошнура має здійснюватись авторизованими службами технічного обслуговування.69

Ковпак може бути встановлений на стінці або на низу підвісної шафки; якщо постачається, використовуйте шаблон Н для того, щоб свердлити на точній відстані, або притуліть ковпак до стінки чи до низу підвісної шафки та помітьте олівцем необхідні отвори. Кріплення до стінки – Вставити настінні J дюбелі в підготовлені отвори та два гвинта К у верхні отвори, зняти решітку та підвісити ковпак на 2 гвинта, та на кінець з середини вставити третій гвинт L та затягнути всі гвинти. Кріплення до навісної шафки – Прикріпити ковпак за допомогою 4 гвинтів М з середини навісної шафки. Функціонування Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні. Завжди тримати відкритим вловлювач пару N*. Якщо ваш виріб має механічний або електричний клапан, то кнопки і/або клавіши, і/або регулятор служать для управління освітленням і для відкриття і закриття клапана.

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ

Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ! Фільтр затримки жирів Затримує жировi сполучення, що виникають під час приготування їжі. Якщо він знаходиться всередині опорної решітки, він може належати до трьох наступних типів: Паперовий фільтр має замінятися один раз на місяць або якщо він забарвлений з верхнього боку, коли колір видно крізь отвори у решітці. Металевий фільтр має очищуватися один раз

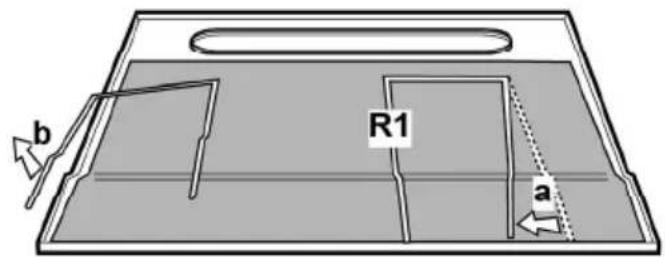

місяць, за допомогою неагресивних миючих засобів, вручну або у посудомийній машині при низькій температурі та короткому циклі. Під час миття у посудомийній машині металевий жиропоглинаючий фільтр може втратити колір, але його характеристики фільтрації абсолютно не змінюються. Щоб дістатись до жирового фільтку, відкрийте решітку за домогою крючків Р та звільніть його від стопорів R1 або R2. Металевий само несучий фільтр немає опорної решітки, для його зняття потягнути за розчіпні пружини Р4 назад та витягнути фільтр вниз. Вугільний фільтр (тільки в режимі рециркуляції) Вбирає неприємні запахи кухні. Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці. НЕ підлягає миттю чи поновленню. Може бути один із наступних типів: Прямокутний S1, S2 чи S3: Інсталяція (S1 чи S2): Вставити задню сторону Т та підвісити її спереду (U). Інсталяція (S3): Зняти кришку W, повертаючи на 90°
