Produkta veids	Iebūvējama vai sienas tvaika nosūcējs
Zīmols	Gorenje
Modelis	WHU621X
Elektrobarošana	220-240 V ~ 50 Hz (atbilstoši datu plāksnītei)
Apgaismojuma jauda	Halogēns max 28 W (E14) vai 20 W (G4)
Darbības režīms	Izsūknēšanas (ārējā izvade) vai filtrēšanas (iekšējā recirkulācija)
Ātrumu skaits	Daudz ātrumi (atbilstoši vadības panelim)
Minimālais attālums no plīts virsmas	60 cm elektriskajai plītij, 75 cm gāzes vai jauktajai
Tauku filtra veids	Metāla vai papīra (atbilstoši modelim) – mazgājams vai vienreizējās lietošanas ik mēnesi
Aktivētās ogles filtrs	Neobligāts, jāmaina ik pēc 4 mēnešiem recirkulācijas versijā
Apkope	Ārējā tīrīšana ar mitru drānu un neitrālu mazgāšanas līdzekli; tauku filtri tīrīti reizi mēnesī
Drošība	Atvienot pirms apkopes; neapdedzināt zem tvaika nosūcēja; pietiekama ventilācija, ja lieto kopā ar sadegšanas ierīcēm
Atbilstības standarti	EN/IEC 60335, EN/IEC 61591, EN 55014 utt.
Paredzētais lietojums	Mājsaimniecības un analogs (kopīgās virtuves, viesnīcas, lauku saimniecības)
Materiāls	Nerūsējošais tērauds (X apdare)
Montāža	Sienas vai zem mēbeļu
Gaisa izvada diametrs	Augšējais B1 un aizmugures papildu B2 (skatīt instrukciju)
Lampu nomaiņa	Ar tādu pašu veidu (halogēns) – pieejams pēc režģa noņemšanas

Bieži uzdotie jautājumi - WHU621X GORENJE

Kāds ir minimālais attālums starp tvaika nosūcēju un plīts virsmu?

Minimālais attālums ir 60 cm elektriskajai plītij un 75 cm gāzes vai jauktajai plītij. Obligāti ievērojiet šos attālumus, lai izvairītos no ugunsbīstamības.

Kā tīrīt tvaika nosūcēja tauku filtrus?

Metāla tauku filtri tiek tīrīti reizi mēnesī ar neagresīvu mazgāšanas līdzekli, ar rokām vai trauku mazgājamā mašīnā zemā temperatūrā (īss cikls). Papīra filtri jāmaina ik mēnesi.

Kad jāmaina aktivētās ogles filtrs?

Aktivētās ogles filtrs (lietots recirkulācijas versijā) jāmaina ne vēlāk kā ik pēc 4 mēnešiem. To nevar tīrīt un atjaunot.

Kāda veida spuldzi izmantot apgaismojuma nomaiņai?

Izmantojiet halogēna spuldzi ar max 28 W (E14) vai max 20 W (G4) atbilstoši modelim. Neaizskariet spuldzi ar rokām un atvienojiet ierīci pirms jebkuras darbības.

Kā pārslēgties no izsūknēšanas režīma uz filtrēšanas režīmu?

Tvaika nosūcēja iekšpusē pārslēdziet selektoru G pozīcijā A izsūknēšanai vai F filtrēšanai. Filtrēšanas režīmā obligāti jāuzstāda aktivētās ogles filtrs.

Vai es varu izmantot tvaika nosūcēju bez režģa vai bez lampām?

Nē, nekad neizmantojiet tvaika nosūcēju bez pareizi uzstādīta režģa vai bez lampām. Tas rada elektriskā trieciena vai savainojumu risku.

Ko darīt, ja tvaika nosūcējs nedarbojas vai apgaismojums neiedegas?

Vispirms pārbaudiet, vai lampas ir kārtīgi iespiestas savā vietā. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu pirms jebkādas citas darbības.

Vai ir obligāti jāizvada gaiss ārā?

Nē, tvaika nosūcējs var darboties recirkulācijas versijā (filtrēts gaiss tiek atgriezts telpā), ja ārējā izvade nav iespējama. Šajā gadījumā uzstādiet aktivētās ogles filtru.

Kā es varu samazināt tvaika nosūcēja ietekmi uz vidi?

Gatavošanas laikā izmantojiet minimālo ātrumu, pagariniet darbību dažas minūtes pēc tam. Regulāri tīriet vai mainiet filtrus, lai saglabātu efektivitāti un samazinātu patēriņu.

Vai es pats varu uzstādīt tvaika nosūcēju?

Uzstādīšana jāveic kvalificētam personālam. Ievērojiet montāžas instrukcijas (attālums, stiprināšana, elektriskais pieslēgums). Pirms uzstādīšanas beigām nepievienojiet ierīci.

LIETOŠANAS INSTRUKCIJA WHU621X GORENJE

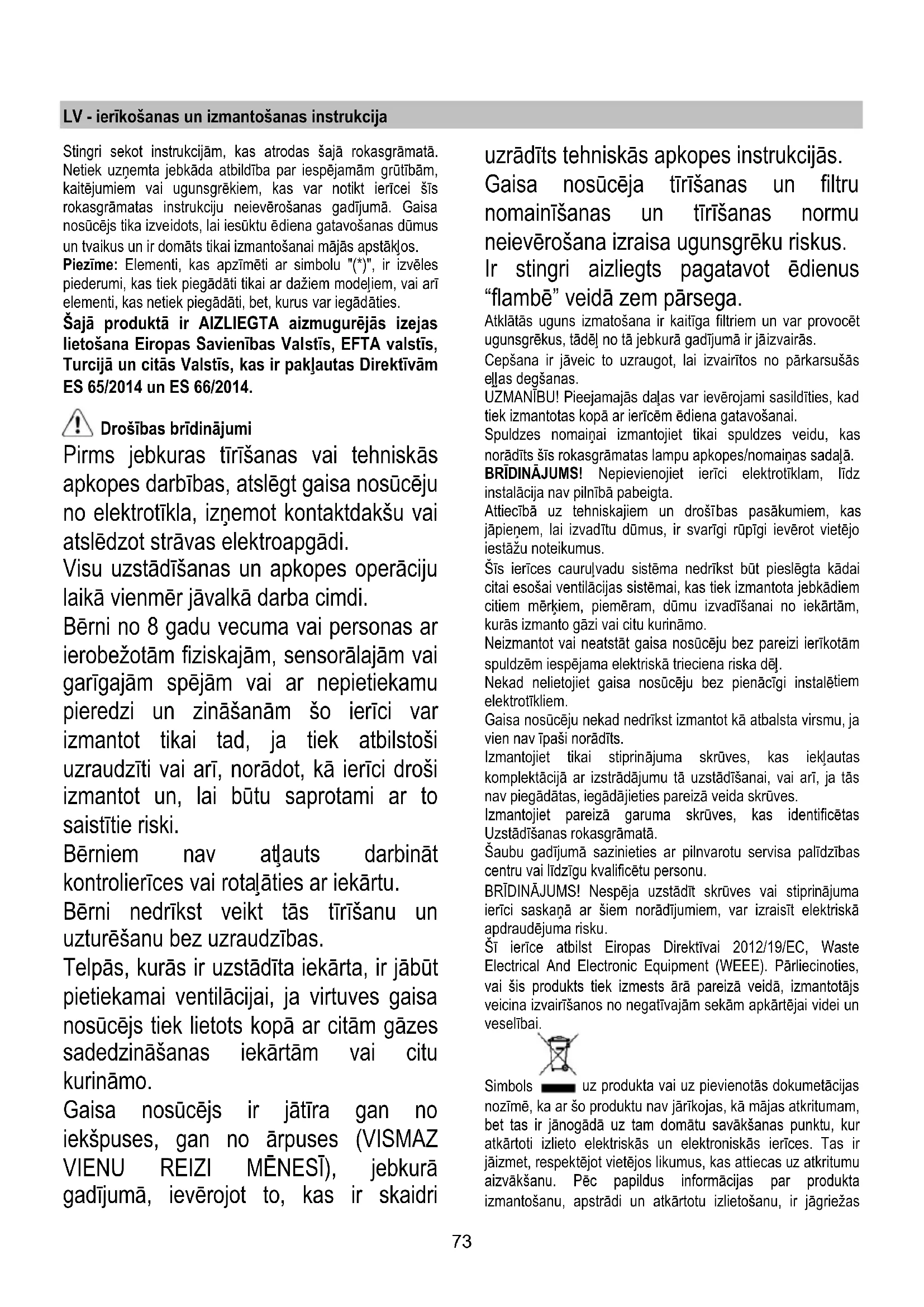

LV ierīkošanas un izmantošanas instrukcija

Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Ražotājs neuzņemas atbildību par iespējamām problēmām, bojājumiem vai ugunsgrēkiem, kas var rasties ierīces lietošanas laikā, ja netiek ievēroti šīs rokasgrāmatas norādījumi. Gaisa nosūcējs ir paredzēts ēdiena gatavošanas dūmu un tvaiku iesūkšanai, un tas ir paredzēts tikai lietošanai mājsaimniecībā.

Piezīme: elementi, kas apzīmēti ar simbolu "(*)", ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties atsevišķi.

Šim produktam ir AIZLIEGTS izmantot aizmugurējo izplūdes atveri Eiropas Savienības dalībvalstīs, EBTA valstīs, Turcijā un citās valstīs, uz kurām attiecas ES direktīvas 65/2014 un 66/2014.

Drošības brīdinājumi

Pirms jebkādas tīrīšanas vai apkopes veikšanas atvienojiet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas padevi.

Visu uzstādīšanas un apkopes darbu laikā vienmēr valkājiet darba cimdus.

Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskām, sensorām vai garīgām spējām, vai ar nepietiekamu pieredzi un zināšanām, drīkst lietot šo ierīci tikai tad, ja viņi tiek atbilstoši uzraudzīti vai ir saņēmuši norādījumus par drošu lietošanu un saprot saistītos riskus.

Bērniem nav atļauts darbināt vadības ierīces vai rotaļāties ar ierīci.

Bērni nedrīkst veikt tīrīšanu un apkopi bez uzraudzības.

Telpās, kurās ir uzstādīta ierīce, ir jānodrošina pietiekama ventilācija, ja virtuves nosūcējs tiek lietots kopā ar citām gāzes vai cita kurināmā sadedzināšanas ierīcēm.

Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (vismaz reizi mēnesī), vienmēr ievērojot skaidri

norādījumus tehniskās apkopes instrukcijās. Gaisa nosūcēja tīrīšanas un filtru nomaiņas vai tīrīšanas noteikumu neievērošana rada ugunsgrēka risku. Ir stingri aizliegts gatavot ēdienu "flambē" veidā zem nosūcēja.

Atklātas liesmas izmantošana ir kaitīga filtriem un var izraisīt ugunsgrēku, tāpēc no tās jebkurā gadījumā ir jāizvairās.

Cepšana ir jāveic uzraudzībā, lai izvairītos no pārkarsušas eļļas aizdegšanās.

UZMANĪBU! Pieejamās daļas var ievērojami sasilt, kad tās tiek izmantotas kopā ar ēdiena gatavošanas ierīcēm.

Spuldzes nomaiņai izmantojiet tikai tāda veida spuldzes, kāds norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā.

BRĪDINĀJUMS! Nepievienojiet ierīci elektrotīklam, kamēr instalācija nav pilnībā pabeigta.

Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.

Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta nevienai citai esošai ventilācijas sistēmai, ko izmanto citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.

Neizmantojiet un neatstājiet gaisa nosūcēju bez pareizi ierīkotām spuldzēm, jo pastāv elektriskā trieciena risks.

Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem.

Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien tas nav īpaši norādīts.

Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.

Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.

Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgi kvalificētu personu.

BRĪDINĀJUMS! Ja netiek uzstādītas skrūves vai stiprinājuma ierīce saskaņā ar šiem norādījumiem, var rasties elektriskā apdraudējuma risks.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (WEEE). Pareizi izmetot šo produktu, lietotājs palīdz novērst negatīvas sekas videi un veselībai.

Simbols ☐ uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nedrīkst rīkoties kā ar mājsaimniecības atkritumiem, bet tas ir jānogādā uz tam paredzētu savākšanas punktu, kur tiek pārstrādātas elektriskās un elektroniskās ierīces. Tas ir jāizmet, ievērojot vietējos likumus par atkritumu apsaimniekošanu. Papildu informāciju par produkta lietošanu, apstrādi un pārstrādi var saņemt

vietējā iestādē, kas atbild par atkritumu apsaimniekošanu, atkritumu pārstrādes dienestā vai veikalā, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet vēdināšanas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Gaisa nosūcējam ir augšējā gaisa izeja B1, un opcionāli arī aizmugurējā izeja B2*, dūmu izvadīšanai uz ārpusi.

Izvēlieties vispiemērotāko un pielietojiet savienojumu C, kas ir dots līdzi; vienmēr aizveriet neizmantotu atvērumu ar aizbāzni D*, kas ir dots līdzi, ja tāds ir paredzēts.

Piezīme: dažos modeļos augšējais atvērums B1 tiek sniegts aizvērts: Piespiediet drošā veidā, lai noņemtu ielausto daļu, kas aizver izvadīšanas atvērumu, un noņemiet to.

Uzmanību! Ielaustā daļa nevar būt novietota atpakaļ savā vietā, veiciet šo operāciju tikai, ja esat droši par veicamo ierīkošanas veidu.

Uzmanību! Dažos modeļos aizmugurējās izejas atvērums nav uzreiz sasniedzams, pat noņemot aizbāzni (ja tas ir jau iemontēts), šajā gadījumā noņemiet plastmasas detaļu E1 vai E2, kas nobloķē atvērumu, izņemot to ar knaibļu vai neliela nazīša palīdzību. Pārbaudiet, ka iesūkšanas/filtra slēdzis (gaisa nosūcēja iekšpusē) G ir iesūkšanas pozīcijā (A).

Versija ar filtru

Gadījumā, ja nav iespējams izvadīt ēdiena pagatavošanas dūmus un tvaikus uz ārpusi, var izmantot gaisa nosūcēju versijā ar filtru, ierīkojot ogļu filtru, dūmi un tvaiki tiek attīrīti caur priekšējo režģi, kas atrodas virs komandu paneļa. Pārbaudiet, ka iesūkšanas/filtra slēdzis ir filtra pozīcijā (F).

Modeļi bez iesūkšanas motora darbojas tikai iesūkšanas

versijā un tiem ir jābūt pievienotiem pie perifēriskas iesūkšanas vienības (nav piegādāta ar ierīci).

Savienošanas instrukcijas ir sniegtas kopā ar perifērisko vienību.

Ierīkošana

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 60 cm elektriskās plīts gadījumā un 75 cm gāzes un kombinētas virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskā pieslēgšana

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc instalēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

Uzmanību! Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudīt, ka tīkla kabelis ir ierīkots pareizi.

Uzmanību! Barošanas vada nomaiņu ir jāveic tehniskās apkalpošanas dienestam, lai novērstu jebkuru risku.

Ierīkošana

Gaisa nosūcējs var būt ierīkots uz sienas vai plaukta dibenā; ja tika iedots līdzi, izmantojiet šablonu H, lai urbtu pareizā attālumā, pretējā gadījumā atbalstīt gaisa nosūcēju pret sienu vai plaukta dibenu un atzīmēt ar zīmuli atvērumus, kuri ir jāveic.

Fiksēšana pie sienas – ievietot sienas enkurus J veiktajos atvērumos un divas skrūves K augšējos atvērumos, noņemt režģi un uzkārt gaisa nosūcēju uz 2 skrūvēm, beigās, no iekšpuses, ievietot trešo skrūvi L un piestiprināt tās visas.

Fiksēšana pie plaukta – Piefiksēt gaisa nosūcēju ar 4 skrūvēm M no plaukta iekšpuses.

Darbība

Izmantojiet taustiņus, kas atrodas uz nosūcēja priekšdaļas, lai ieslēgtu gaismas un iesūkšanas motoru.

Vienmēr atveriet tvaiku savācēju N*.

Ja Jūsu produktam nav elektriskās vai mehāniskās iedarbināšanas vārsta, rīcībā esošie taustiņi un/vai pogas un/vai rokturis ir domāti gaismas kontrolei un vārsta atvēršanai un aizvēršanai.

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantojiet produktus, kas satur abrazīvus materiālus.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Notur tauku daļiņas, kas rodas ēdiena gatavošanas laikā.

Atrodas balsta režģa iekšā, var būt viens no sekojošiem veidiem:

Papīra filtrs ir jānomaina vienu reizi mēnesī vai tad, ja tas ir nokrāsojies augšējā pusē, kad krāsojums iekļūst no režģa atvērumiem.

Metāla filtrs ir jātīra vienu reizi mēnesī ar neagresīviem mazgāšanas līdzekļiem, ar rokām vai trauku mazgājamajā mašīnā zemā temperatūrā un ar īsu ciklu.

Mazgājot metāla prettauku filtru trauku mazgājamajā mašīnā, tas var zaudēt krāsu, bet tā filtrēšanas īpašības nemainās.

Lai piekļūtu tauku filtram, atveriet režģi ar atbloķēšanas mehānisma P palīdzību un atbrīvojiet to no bloķētājiem R1 vai R2.

Pašnesamam metāla filtram nav balsta režģa, lai to noņemtu, pavilkt atsperes atbloķēšanas mehānismu P4 atpakaļ un izņemt filtru uz leju.

Aktīvās ogles filtrs (tikai versijai ar filtru)

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā ir nepieciešams nomainīt kasetni katru ceturto mēnesi.

NEVAR būt mazgāts vai atjaunots.

Var būt viens no sekojošiem veidiem:

Taisnstūra S1, S2 vai S3:

Uzstādīšana (S1 vai S2): ievietot aizmugurējo pusi T un savienot no priekšas (U).

Uzstādīšana (S3): noņemt vāku W, pagriežot apaļos slēdžus O par 90°.

Ievietot ogļu matraci tam domātās nodaļas iekšpusē un piefiksēt to, pagriežot apaļo slēdzi O par 90°, aizvērt no jauna vāku.

Rīkoties pretējā virzienā, lai veiktu noņemšanas operāciju.

Cirkulārs (V1-V2-V3-dažādi modeļi):

Tapveida savienojums novietot to centrā, pārklājot režģi, kas aizsargā dzinēju, pievēršot uzmanību, lai norāde X1 vai X2 vai X3 uz ogļu filtra atbilst norādei Y1 vai Y2 uz apvalka, pēc tam pagriezt pulksteņrādītāja virzienā; noņemšanas operācijas gadījumā pagriezt pretēji pulksteņrādītāja virzienam; ja ir mēlīte Z, pirms tam atcerēties to nedaudz pacelt.

Spuldžu nomaiņa

Atvienot ierīci no elektriskās sistēmas.

Uzmanību! Pirms pieskarties spuldzēm, pārliecinieties, ka tās ir aukstas.

Nomainiet bojātu spuldzi ar tāda paša veida spuldzi, kā norādīts uz īpašību etiķetes vai uz pašas spuldzes tvaika nosūcējā.

Spuldžu maiņa 28W – Noskrūvējiet bojātu spuldzi un nomainiet to pret ovālu spuldzi ar halogēna max 28W E14. Noņemiet režģi, lai piekļūtu spuldžu nodalījumam.

Halogēna spuldzes maiņa – Piekļūstiet spuldzes nodalījumam – izņemiet aizsargu, veicot spiedienu ar mazu plakanu skrūvgriezi vai līdzīgu instrumentu.

Nomainiet bojātu spuldzi.

Izmantojiet tikai halogēna spuldzes 20W max (G4), pievēršot uzmanību, lai neaiztiktu tās ar rokām. Aiztaisiet aizsargu (fiksēšana ar klikšķi).

Ja apgaismojums nedarbojas, pārbaudiet, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
