| Type de produit | Récepteur pour thermostat sans fil |
| Marque | Emos |
| Modèle | P5611OTR |
| Dimensions (unité de commutation) | 37 × 115 × 91 mm |
| Poids (unité de commutation) | 150 g |
| Alimentation | 230 V AC / 50 Hz |
| Charge commutée max. | 230 V AC ; 16 A (résistive), 5 A (inductive) |
| Température de fonctionnement | 0 °C à 40 °C |
| Température de stockage | -10 °C à 60 °C |
| Fréquence radio | 868 MHz, 25 mW e.r.p. max. |
| Capacité d'appariement | Jusqu'à 6 récepteurs |
| Portée en espace ouvert | Jusqu'à 100 m |
| Fonctions principales | Appairage automatique, test de communication, effacement de la mémoire |
| Entretien et nettoyage | Chiffon doux légèrement humide ; ne pas utiliser de solvants |
| Sécurité | Couper l'alimentation avant installation ; ne pas exposer aux intempéries ; ne pas ouvrir ; réparation par un spécialiste qualifié |
| Compatibilité | Thermostat sans fil P56110T |
| Type de piles (unité de commande) | 2 piles AA 1,5 V (alcalines, non rechargeables) |
FOIRE AUX QUESTIONS - P5611OTR Emos
Questions des utilisateurs sur P5611OTR Emos
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice P5611OTR - Emos et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil P5611OTR de la marque Emos.

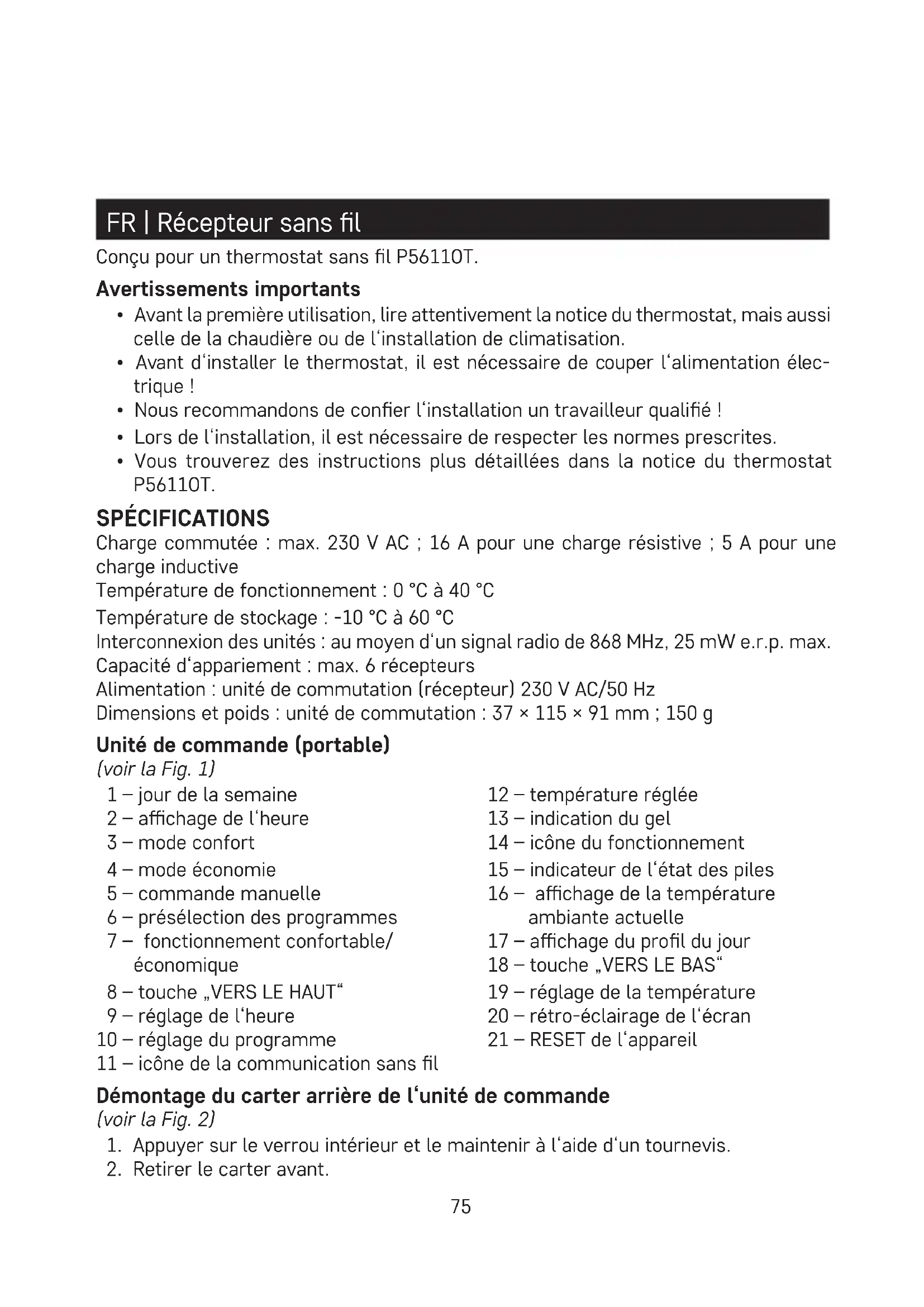

MODE D'EMPLOI P5611OTR Emos
Conçu pour un thermostat sans fil P56110T.
Avertissements importants
- Avant la première utilisation, lire attentivement la notice du thermostat, mais aussi celle de la chaudière ou de l'installation de climatisation.
- Avant d'installer le thermostat, il est nécessaire de couper l'alimentation électrique !
- Nous recommandons de confier l'installation à un travailleur qualifié !
- Lors de l'installation, il est nécessaire de respecter les normes prescrites.
- Vous trouverez des instructions plus détaillées dans la notice du thermostat P56110T.
Spécifications
Charge commutée : max. 230 V AC ; 16 A pour une charge résistive ; 5 A pour une charge inductive
Température de fonctionnement : 0 °C à 40 °C
Température de stockage : -10 °C à 60 °C
Interconnexion des unités : au moyen d'un signal radio de 868 MHz, 25 mW e.r.p. max.
Capacité d'appariement : max. 6 récepteurs
Alimentation : unité de commutation (récepteur) 230 V AC/50 Hz
Dimensions et poids : unité de commutation : 37 × 115 × 91 mm ; 150 g
Unité de commande (portable)
(voir la Fig. 1)
1 – jour de la semaine 2 – affichage de l'heure 3 – mode confort 4 – mode économie 5 – commande manuelle 6 – présélection des programmes 7 – fonctionnement confortable/économique 8 – touche „VERS LE HAUT“ 9 – réglage de l'heure 10 – réglage du programme 11 – icône de la communication sans fil 12 – température réglée 13 – indication du gel 14 – icône du fonctionnement 15 – indicateur de l'état des piles 16 – affichage de la température ambiante actuelle 17 – affichage du profil du jour 18 – touche „VERS LE BAS“ 19 – réglage de la température 20 – rétro-éclairage de l'écran 21 – RESET de l'appareil
Démontage du carter arrière de l'unité de commande
(voir la Fig. 2)
- Appuyer sur le verrou intérieur et le maintenir à l'aide d'un tournevis.
- Retirer le carter avant.
Unité de commutation
(voir la Fig. 3)
1 – interrupteur principal 2 – bouton d'appariement 3 – voyants à LED
Voyants à LED (diodes)
- Le voyant à LED bleu indique que l'unité de commutation est alimentée à partir d'un réseau d'alimentation de 230 V AC. Si l'unité n'est pas branchée à l'alimentation ou si l'interrupteur principal est en position OFF, le voyant à LED bleu est éteint.
- Le voyant à LED rouge s'allume lorsque le dispositif de chauffage/de climatisation est allumé.
Interrupteur principal
Si le système de chauffage/de climatisation n'est pas utilisé pendant une longue période, il est recommandé d'éteindre l'unité de commutation (placer l'interrupteur principal dans la position OFF).
Appariement de l'unité de commande avec l'unité de commutation
L'appariement permet de transférer des informations entre l'unité de commande et l'unité de commutation.
Les réglages sont réalisés sur la base d'un appariement automatique (self-learning), à l'aide du bouton „ID“.
- Insérer 2 piles de 1,5 V de type AA dans l'unité de commande (lors de l'insertion des piles, toujours s'assurer que la polarité des piles est correcte). N'utiliser que des piles alcalines, et non pas des piles rechargeables.
- Connecter correctement l'unité de commutation à la source de tension et maintenir le bouton „ID“ enfoncé, le voyant à LED rouge supérieur se mettra à clignoter. Dans les 10 secondes qui suivent, appuyer longuement sur la touche de rétro-éclairage de l'écran (●) qui se trouve sur l'unité de commande.
Les deux unités s'apparieront automatiquement l'une à l'autre. Vous verrez apparaître l'icône •). Le voyant à LED rouge se trouvant sur l'unité de commutation cessera de clignoter et s'éteindra.
Si les deux unités ne s'apparient pas, l'icône •) clignote.
Test de la communication sans fil entre les unités
- Utiliser le bouton pour sélectionner une valeur de température supérieure de plusieurs degrés à la température ambiante actuelle.
- Attendre environ 10 secondes ou appuyer sur le bouton / pour confirmer.
- Le voyant à LED rouge de l'unité de commutation s'allume.
- Si le voyant à LED ne s'allume pas, rapprocher l'unité de commande de l'unité de commutation. Appuyer sur le bouton ▼ pour régler une valeur qui soit inférieure à la température ambiante ; le récepteur doit s'éteindre.
- Répéter les étapes 1 à 4.
Dans un espace ouvert, la portée maximale entre l'unité de commande et l'unité de commutation sera de 100 m. Dans les espaces intérieurs, la portée peut être réduite en raison du blocage du signal par des murs ou d'autres obstacles.
- Après avoir effectué le test, appuyer sur le bouton „RESET“.
Effacer la mémoire (code) des unités appariées
S'il est nécessaire d'effacer le code d'appariement entre l'unité de commande et l'unité de commutation, il conviendra de procéder comme suit : Appuyer sur le bouton „ID“ de l'unité de commutation et le maintenir enfoncé ; le voyant à LED rouge se mettra à clignoter. Dans les 10 secondes qui suivent, appuyer une nouvelle fois brièvement sur le bouton „ID“. Le voyant à LED rouge cesse de clignoter et s'éteint. Le code d'appariement est ainsi effacé.
Montage de l'unité de commutation sur un mur
- Retirer la partie arrière du carter de l'unité de commutation.
- Marquer les positions des trous.
- Percer deux trous, y insérer prudemment des chevilles en plastique et fixer la partie arrière du carter du récepteur à l'aide de deux vis.
- Brancher les fils aux bornes repérées conformément au schéma de raccordement.
- Terminer l'installation en plaçant l'unité de commutation sur la partie arrière du carter que vous avez préalablement fixée.

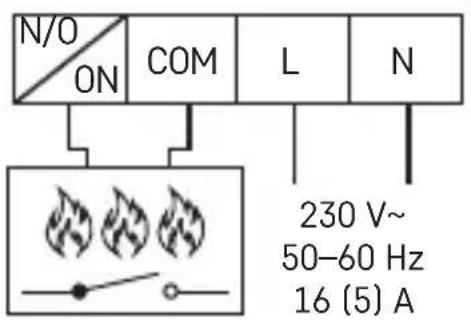

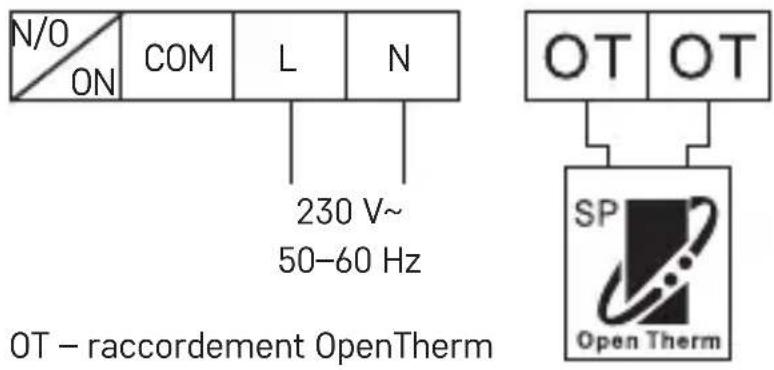

Schéma de raccordement
Le thermostat P56110T peut être utilisé avec n'importe quel système de chauffage ou de climatisation à un seul niveau.
NO - contact commuté
COM - contact du commutateur
L – raccordement de l'alimentation en 230 V AC
N - neutre
Schéma de raccordement de la pompe/de la vanne motorisée
Schéma de raccordement du chauffage par le sol
Schéma de raccordement de la chaudière (commutation sans tension)
- La connexion filaire pré-installée entre COM et L ne sera pas connectée.
Entretien et maintenance
S'il est utilisé correctement, cet appareil est conçu pour fonctionner durant de nombreuses années en toute fiabilité. Ci-dessous, vous trouverez quelques conseils pour le manipuler/l'utiliser correctement :
- Avant de commencer à utiliser cet appareil, lire attentivement la Notice utilisateur.
- Ne pas exposer cet appareil au rayonnement solaire direct, à des températures extrêmement basses, à de l'humidité ou à de brusques variations de température. Cela réduirait la précision du suivi.
- Ne pas placer cet appareil à des endroits susceptibles d'être exposés à des vibrations et à des secousses – cela pourrait en effet l'endommager.
- Ne pas exposer cet appareil à une pression excessive, à des coups, à la poussière, à de hautes températures ou à de l'humidité – ces éléments pourraient entraîner une défaillance de l'appareil, réduire son autonomie énergétique, détériorer les piles ou provoquer une déformation des pièces en plastique.
- Ne pas exposer le produit aux intempéries ou à l'humidité, ni à des gouttes d'eau ou à un jet d'eau.
- Ne placer sur l'appareil aucune source de flamme nue, telle qu'une bougie allumée par exemple.
- Ne pas placer cet appareil à un endroit où l'air ne peut pas circuler suffisamment librement.
- Ne pas obstruer les orifices de ventilation de l'appareil.
- Ne pas intervenir sur les circuits électriques internes – vous pourriez les endommager et provoquer une annulation automatique et immédiate de la validité de la garantie.
- Cet appareil ne devrait être réparé que par un spécialiste qualifié.
- Pour le nettoyage, toujours utiliser un chiffon doux légèrement humide. Ne pas utiliser de dissolvant ou de produit de nettoyage, ces derniers pourraient en effet rayer les parties en plastique et altérer les circuits électriques.
- Ne pas immerger cet appareil dans de l'eau ni dans d'autres liquides.
- En cas de dégradation ou de défaut de l'appareil, ne jamais essayer de le réparer vous-mêmes. Pour toute réparation, remettre l'appareil au revendeur qui vous l'a vendu.
- Cet appareil n'a pas été conçu pour être utilisé par des personnes (enfants compris) qui ont des capacités physiques et/ou sensorielles limitées, qui ont des troubles mentaux ou qui ne sont pas suffisamment expérimentées, à moins qu'elles ne soient sous la surveillance d'une personne qui est responsable de leur sécurité ou qu'une telle personne leur ait fait suivre une formation relative à l'utilisation de l'appareil. Les enfants doivent rester sous surveillance afin de les empêcher de jouer avec cet appareil.
Ne pas jeter avec les ordures ménagères. Utilisez des points de collecte spéciaux pour les déchets triés. Contactez les autorités locales pour obtenir des informations sur les points de collecte. Si les appareils électroniques sont mis en décharge, des substances dangereuses peuvent atteindre les eaux souterraines et, par la suite, la chaîne alimentaire, où elles peuvent affecter la santé humaine.
Par la présente, EMOS spol. s r. o. déclare que l'équipement radio de type P5611OTR est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante: http://www.emos.eu/download.
