Terméktípus	Vezeték nélküli termosztát vevő
Márka	Emos
Modell	P5611OTR
Méretek (kapcsolóegység)	37 × 115 × 91 mm
Súly (kapcsolóegység)	150 g
Tápellátás	230 V AC / 50 Hz
Max. kapcsolható terhelés	230 V AC ; 16 A (ellenállásos), 5 A (induktív)
Üzemi hőmérséklet	0 °C és 40 °C között
Tárolási hőmérséklet	-10 °C és 60 °C között
Rádiófrekvencia	868 MHz, max. 25 mW e.r.p.
Párosíthatósági kapacitás	Akár 6 vevő
Hatótávolság szabad térben	Akár 100 m
Fő funkciók	Automatikus párosítás, kommunikációs teszt, memória törlés
Karbantartás és tisztítás	Enyhén nedves puha ruhával; ne használjon oldószereket
Biztonság	Az áramellátást szerelés előtt kapcsolja ki; ne tegye ki időjárásnak; ne nyissa fel; javítást szakképzett szakember végezze
Kompatibilitás	Vezeték nélküli termosztát P56110T
Elem típusa (vezérlőegység)	2 AA 1,5 V elem (lúgos, nem újratölthető)

Gyakran ismételt kérdések - P5611OTR Emos

Hogyan párosítsam a vezérlőegységet a P5611OTR vevővel?

Helyezzen be 2 AA elemet a vezérlőegységbe. Csatlakoztassa a kapcsolóegységet a feszültségforráshoz, és tartsa lenyomva a ID gombot, amíg a piros LED villogni nem kezd. 10 másodpercen belül nyomja meg és tartsa lenyomva a vezérlőegység háttérvilágítás gombját (●). A két egység automatikusan párosodik. A piros LED kialszik, és megjelenik a •) ikon.

Hogyan teszteljem az egységek közötti vezeték nélküli kommunikációt?

Használja a ▲ gombot egy több fokkal magasabb hőmérséklet kiválasztásához, mint a szobahőmérséklet. Várjon 10 másodpercet, vagy nyomja meg a / gombot a megerősítéshez. A kapcsolóegység piros LED-jének világítania kell. Kikapcsoláshoz állítson be a szobahőmérsékletnél alacsonyabb értéket. Ha a LED nem világít, vigye közelebb az egységeket.

Hogyan töröljem a párosítási kódot?

Tartsa lenyomva a kapcsolóegység ID gombját, amíg a piros LED villogni nem kezd. 10 másodpercen belül nyomja meg röviden újra a ID gombot. A LED abbahagyja a villogást és kialszik, ezzel törölve a párosítási kódot.

Mit jelentenek a LED-ek a vevőn?

A kék LED azt jelzi, hogy a kapcsolóegység 230 V AC táplálást kap. A piros LED akkor világít, amikor a fűtés/légkondicionáló berendezés be van kapcsolva. Ha a kék LED nem világít, az egység nincs táplálva, vagy a főkapcsoló OFF állásban van.

Mekkora a maximális hatótávolság a vezérlőegység és a vevő között?

Szabad térben a maximális hatótávolság 100 méter. Beltéren a falak vagy egyéb akadályok miatt csökkenhet.

Hogyan szereljem fel a vevőt a falra?

Távolítsa el a kapcsolóegység házának hátsó részét. Jelölje meg és fúrjon ki két lyukat, helyezzen be tipliket, és rögzítse a hátlapot két csavarral. Csatlakoztassa a vezetékeket a kapocslécekhez a bekötési rajz szerint, majd helyezze vissza a kapcsolóegységet a rögzített házra.

Milyen típusú elemeket használjak a vezérlőegységhez?

Csak AA 1,5 V-os lúgos elemeket használjon. Ne használjon újratölthető elemeket.

Mit tegyek, ha az egységek párosítása sikertelen?

Ellenőrizze, hogy az elemek megfelelően vannak behelyezve, és a kapcsolóegység áram alatt van. Győződjön meg arról, hogy a párosítási mód aktiválva van az összes vevőn, ha többet párosít. Ha a •) ikon villog, ismételje meg a párosítási eljárást.

Hogyan tisztítsam a készüléket?

Használjon enyhén nedves puha ruhát a készülék tisztításához. Ne használjon oldószereket vagy agresszív tisztítószereket, amelyek megkarcolhatják a műanyag részeket vagy károsíthatják az áramköröket.

Melyek a fontos biztonsági óvintézkedések?

Szerelés előtt kapcsolja le az elektromos táplálást. A szerelést szakképzett személynek kell végeznie. Ne tegye ki a készüléket időjárásnak, nedvességnek, magas hőmérsékletnek vagy ütéseknek. Ne nyissa fel a készüléket, és ne javítsa saját maga; bízza szakemberre.

HASZNÁLATI ÚTMUTATÓ P5611OTR Emos

HU | Vezeték nélküli vevő

A P56110T vezeték nélküli termosztáthoz használható.

Fontos figyelmeztetés

• Az első használat előtt gondosan olvassa el a termosztát, valamint a kazán vagy a légkondicionáló berendezés kezelési útmutatóját!
• A termosztát beszerelése előtt kapcsolja le az áramellátást!
• Javasoljuk, hogy a telepítést szakképzett személy végezze!
• A telepítés során kövesse a vonatkozó szabványokat!
• Részletes utasításokat a P56110T termosztát kézikönyvében talál.

SPECIFIKÁCIÓK

Kapcsolt terhelés: max. 230 V váltakozóáram; 16 A ellenállásos terhelés esetén;

5 A indukciós terhelés esetén

Üzemi hőmérséklet-tartomány: 0 °C és 40 °C között

Tárolási hőmérséklet: -10 °C és 60 °C között

Egységek kapcsolata: 868 MHz-es rádiófrekvencián, 25 mW e.r.p. max.

Párosítási kapacitás: legfeljebb 6 vevőegység

Tápellátás: kapcsolóegység (vevő) 230 V váltakozóáram, 50 Hz

Méretek és súly: kapcsolóegység: 37 × 115 × 91 mm; 150 g

Vezérlőegység (hordozható)

(lásd az 1. ábrát)

1 - a hét napja
2 – az idő megjelenítése
3 – komfort üzemmód
4 – gazdaságos üzemmód

5 – kézi vezérlés
6 – program előválasztás
7 – komfortos/gazdaságos üzemmód
8 – „FELFELÉ“ gomb

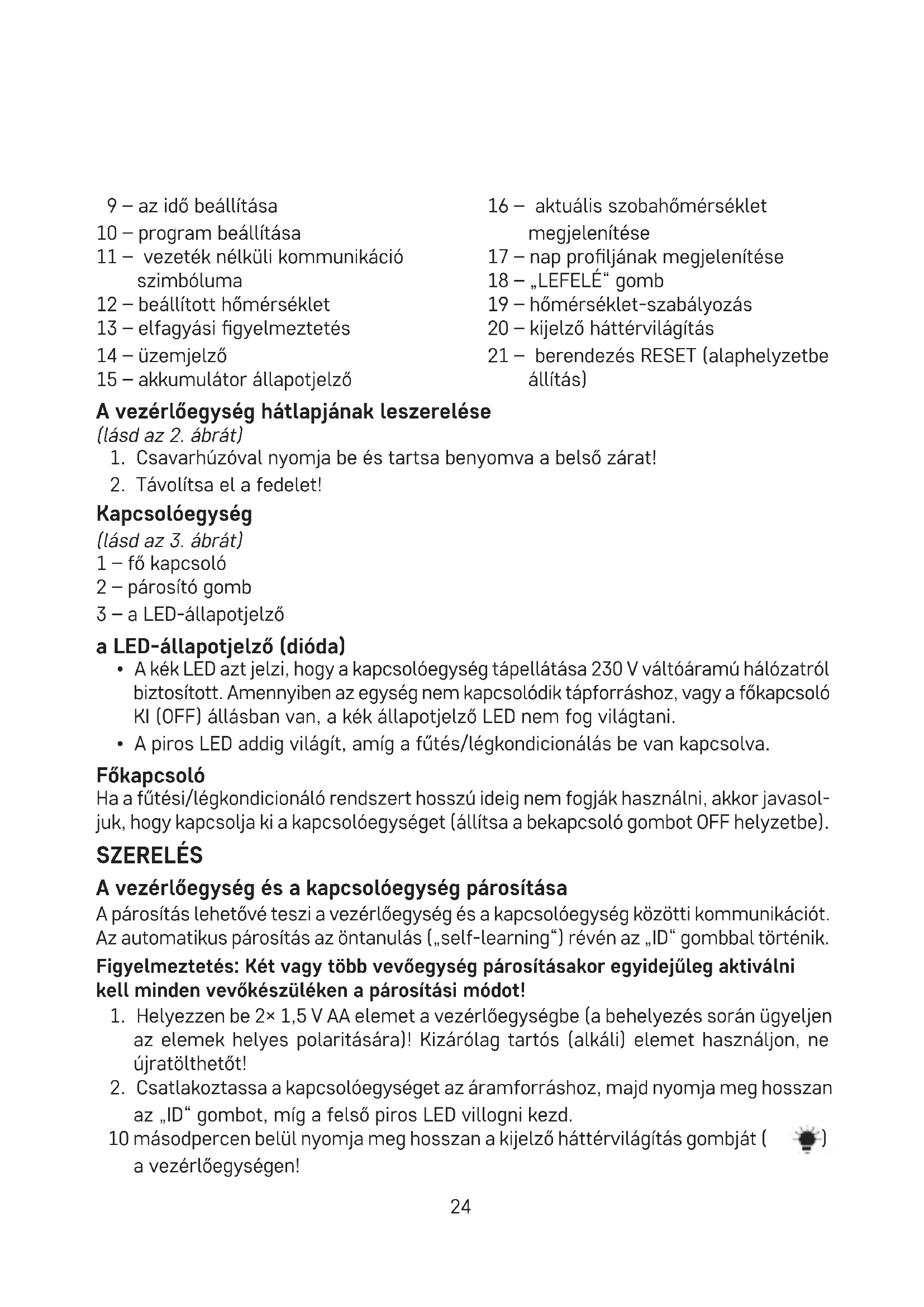

9 – az idő beállítása

10 – program beállítása

11 – vezeték nélküli kommunikáció szimbóluma

12 – beállított hömérséklet

13 – elfagyási figyelmeztetés

14 – üzemjelző

15 – akkumulátor állapotjelző

16 – aktuális szobahőmérséklet megjelenítése

17 – nap profiljának megjelenítése

18 – „LEFELÉ“ gomb

19 – hőmérséklet-szabályozás

20 – kijelző háttérvilágítás

21 – berendezés RESET (alaphelyzetbe állítás)

A vezérlőegység hátlapjának leszerelése

(lásd az 2. ábrát)

1. Csavarhúzóval nyomja be és tartsa benyomva a belső zárat!

2. Távolítsa el a fedelet!

Kapcsolóegység

(lásd az 3. ábrát)

1 - fő kapcsoló

2 – párosító gomb

3 – a LED-állapotjelző

a LED-állapotjelző (dióda)

- A kék LED azt jelzi, hogy a kapcsolóegység tápellátása 230 V váltóáramú hálózatról biztosított. Amennyiben az egység nem kapcsolódik tápforráshoz, vagy a főkapcsoló KI (OFF) állásban van, a kék állapotjelző LED nem fog világtani.

- A piros LED addig világít, amíg a fűtés/légkondicionálás be van kapcsolva.

Főkapcsoló

Ha a fűtési/légkondicionáló rendszert hosszú ideig nem fogják használni, akkor javasol-juk, hogy kapcsolja ki a kapcsolóegységet (állítsa a bekapcsoló gombot OFF helyzetbe).

SZERELÉS

A vezérlőegység és a kapcsolóegység párosítása

A párosítás lehetővé teszi a vezérlőegység és a kapcsolóegység közötti kommunikációt. Az automatikus párosítás az öntanulás („self-learning“) révén az „ID“ gombbal történik.

Figyelmeztetés: Két vagy több vevőegység párosításakor egyidejűleg aktiválni kell minden vevőkészüléken a párosítási módot!

1. Helyezzen be 2× 1,5 V AA elemet a vezérlőegységbe (a behelyezés során ügyeljen az elemek helyes polaritására)! Kizárólag tartós (alkáli) elemet használjon, ne újratölthetőt!

2. Csatlakoztassa a kapcsolóegységet az áramforráshoz, majd nyomja meg hosszan az „ID“ gombot, míg a felső piros LED villogni kezd.

10 másodpercen belül nyomja meg hosszan a kijelző háttérvilágítás gombját (a vezérlőegységen!

Megtörténik a két egység automatikus párosítása és megjelenik a •) ikon. A kapcsolóegység piros LED-je abbahagyja a villogást és kialszik.

Ha az egységek párosítása nem volt sikeres, akkor a •) szimbólum villog.

A vezeték nélküli kommunikáció tesztelése

1. A ▲gombbal válasszon olyan hőmérsékletet, amely néhány fokkal magasabb, mint a szoba jelenlegi hőmérséklete!
2. Várjon kb. 10 másodpercet, vagy erősítse meg a / gombbal!
3. A kapcsolóegységen lévő piros LED világít.
4. Amennyiben a LED nem világít, vigye a kapcsolóegységhez közelebb a vezérlőegységet! Nyomja meg a vgombot olyan érték beállításához, amely alacsonyabb, mint a szoba jelenlegi hőmérséklete – a vevőnek ki kell kapcsolnia.
5. Ismételje meg az 1-4. lépéseket!

A vezérlőegység és a kapcsolóegység közötti szabadtéri hatótávolság legfeljebb 100 m. Zárt térben a hatótávolság csökkenhet a falak és más akadályok általi árnyékolás miatt.

1. A tesztelés után nyomja meg a „RESET“ gombot!

A párosított egységek memóriájának (kódjának) törlése

Ha törölni akarja a vezérlő és a kapcsolóegység párosítási kódját, kövesse az alábbi utasításokat! Nyomja le hosszan a kapcsolóegység „ID“ gombját, amíg a piros LED villogni nem kezd! 10 másodpercen belül röviden nyomja meg ismételten az „ID“ gombot! A piros LED abbahagyja a villogást és kialszik. A párosítási kód törlése megtörtént.

A kapcsolóegység felszerelése a falra

1. Távolítsa el a kapcsolóegység hátlapját!
2. Jelölje be a lyukak helyzetét!
3. Fúrjon két lyukat, óvatosan helyezze be a műanyag tipliket, és két csavarral rögzítse a kapcsolóegység hátlapját!
4. Csatlakoztassa a vezetékeket a jelölés szerinti csatlakozókhoz a kapcsolási rajznak megfelelően!
5. Végezetül csatlakoztassa a kapcsolóegységet a hátlaphoz!

Kapcsolási rajz

A P56110T termosztát bármilyen egyfokozatú fütési vagy légkondicionáló rendszerrel használható.

NO – kapcsolt érintkező

COM – kapcsoló érintkezője

L – 230 V váltóáramú tápcsatlakozó

N – nullavezető

N/O ON COM L N 230 V~ 50-60 Hz 16 (5) A

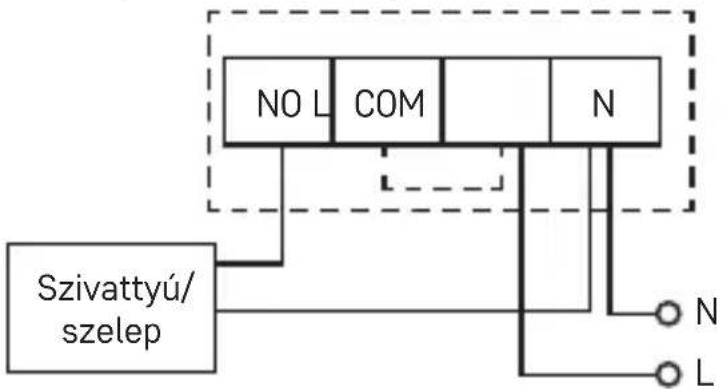

Szivattyú/motorosszelep bekötési rajz


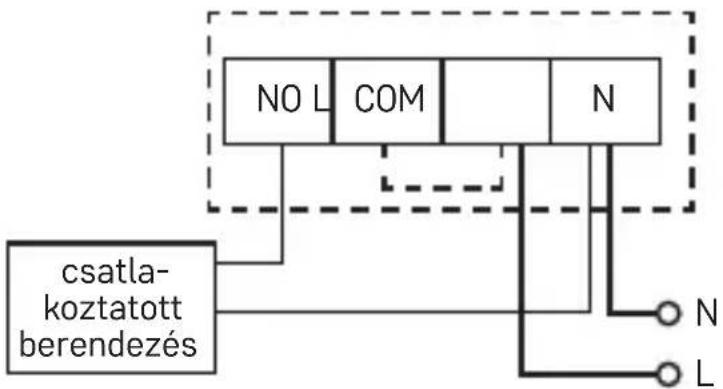

Padlófütés csatlakoztatási rajza


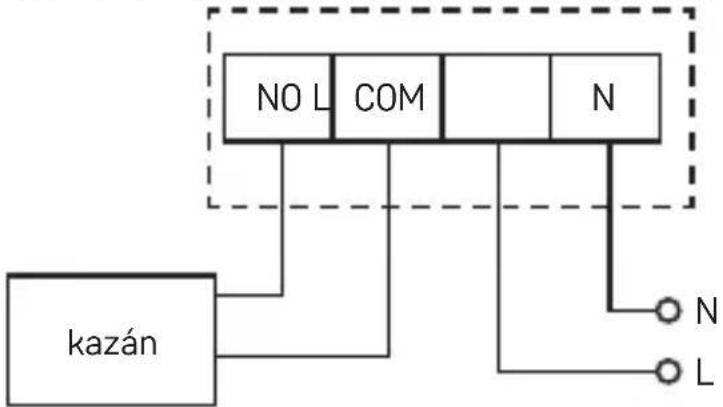

Kazán csatlakoztatási rajz (feszültségmentes kapcsolás)

- Az előszerelt csatlakozódrót a COM és az L között nem kerül bekötésre.

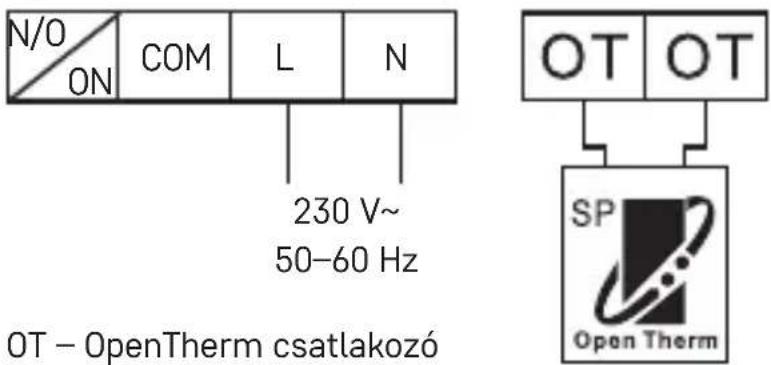

OpenTherm csatlakozási rajz

N/O ON COM L N 230 V~ 50-60 Hz OT - OpenTherm csatlakozó OT OT SP Open Therm

Gondozás és karbantartás

A terméket úgy tervezték, hogy rendeltetésszerű használat esetén évekig megbízhatóan működjön. Néhány tipp a megfelelő kezeléshez:

- Mielőtt elkezdi a terméket használni, alaposan olvassa el a használati útmutatót!

- Ne tegye ki a terméket közvetlen napfénynek, szélsőséges hidegnek vagy pára-tartalomnak, vagy hirtelen hömérsékleti változásoknak! Ezáltal csökkentené az érzékelés pontosságát.

- Ne tegye a terméket rezgésnek és rázkódásoknak kitett helyre, mert ezek károsíthatják!

- Ne tegye ki a terméket túlzott nyomásnak, ütésnek, pornak, magas hőmérsékletnek vagy páratartalomnak, mert az a termék hibás működéséhez vezethet, csökkenhet az üzemidőt, megrongálhatja az elemeket és deformálhatja a műanyag alkatrészeket!

- Ne tegye ki a terméket esőnek, nedvességnek, csöpögő vagy fröccsenő víznek!

- Ne helyezzen a termékre nyílt tűzforrást, pl. égő gyertyát stb!

- Ne helyezze a terméket olyan helyre, ahol nem biztosított az elégséges légáramlás!

- Ne dugjon semmilyen tárgyat a termék szellőzőnyílásába!

- Ne módosítsa a termék belső áramköreit – megsértheti azokat, és a garancia automatikusan érvényét veszíti!

• A terméket kizárólag szakképzett szerelő javíthatja.
• Tisztításához használjon enyhén benedvesített finom törlőruhát! Ne használjon oldószereket, sem tisztítószereket – megkarcolhatják a műanyag részeket és megsérthetik az elektromos áramköröket!
• A terméket ne merítse vízbe, se más folyadékba!
• A termék sérülése vagy meghibásodása esetén ne próbálja saját maga megjavítani! Adja át szervizelésre abban az üzletben, ahol vette!
• A készüléket nem használhatják felügyelet vagy a biztonságukért felelős személyektől kapott megfelelő tájékoztatás nélkül korlátozott fizikai, érzékszervi vagy értelmi képességű vagy tapasztalatlan személyek (beleértve a gyerekeket), akik nem képesek a készülék biztonságos használatára! Gondoskodjon a gyerekek felügyeletéről, hogy ne játsszanak a készülékkel!

Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.

EMOS spol. s r. o. igazolja, hogy a P56110TR típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.emos.eu/download.
