Produkta veids	Bezvadu termostata uztvērējs
Zīmols	Emos
Modelis	P5611OTR
Izmēri (komutācijas bloks)	37 × 115 × 91 mm
Svars (komutācijas bloks)	150 g
Barošana	230 V AC / 50 Hz
Maksimālā komutētā slodze	230 V AC; 16 A (pretestības), 5 A (induktīvā)
Darba temperatūra	0 °C līdz 40 °C
Uzglabāšanas temperatūra	-10 °C līdz 60 °C
Radio frekvence	868 MHz, 25 mW e.r.p. maks.
Savienošanas iespēja	Līdz 6 uztvērējiem
Darbības rādiuss atklātā telpā	Līdz 100 m
Galvenās funkcijas	Automātiskā savienošana, komunikācijas pārbaude, atmiņas dzēšana
Apkope un tīrīšana	Mīksts, nedaudz mitrs audums; neizmantot šķīdinātājus
Drošība	Pirms uzstādīšanas atslēgt barošanu; nepakļaut laikapstākļiem; neatvērt; remonts jāveic kvalificētam speciālistam
Saderība	Bezvadu termostats P56110T
Bateriju tips (vadības bloks)	2 AA 1,5 V baterijas (sārma, neuzlādējamas)

Bieži uzdotie jautājumi - P5611OTR Emos

Kā savienot vadības bloku ar uztvērēju P5611OTR?

Ievietojiet 2 AA baterijas vadības blokā. Pievienojiet komutācijas bloku sprieguma avotam un turiet nospiestu pogu ID, līdz sarkanā LED indikators sāk mirgot. 10 sekunžu laikā ilgi nospiediet vadības bloka fona apgaismojuma taustiņu (●). Abas iekārtas automātiski savienojas. Sarkanā gaisma nodziest, un parādās ikona •).

Kā pārbaudīt bezvadu sakarus starp iekārtām?

Izmantojiet taustiņu ▲, lai izvēlētos temperatūru, kas ir vairākus grādus augstāka par istabas temperatūru. Nogaidiet 10 sekundes vai nospiediet taustiņu /, lai apstiprinātu. Komutācijas bloka sarkanajai LED jāiedegas. Lai izslēgtu, iestatiet temperatūru zemāku par istabas temperatūru. Ja indikators neiedegas, tuviniet iekārtas.

Kā dzēst savienošanas kodu?

Turiet nospiestu komutācijas bloka pogu ID, līdz sarkanā LED sāk mirgot. 10 sekunžu laikā īsi nospiediet vēlreiz pogu ID. Indikators pārtrauc mirgot un nodziest, tādējādi dzēšot savienošanas kodu.

Ko nozīmē LED indikatori uz uztvērēja?

Zilā gaisma norāda, ka komutācijas bloks ir pieslēgts 230 V maiņstrāvai. Sarkanā gaisma iedegas, kad ir ieslēgta apkures/dzesēšanas ierīce. Ja zilā gaisma ir izslēgta, iekārta nav pieslēgta vai galvenais slēdzis ir izslēgtā stāvoklī.

Kāds ir maksimālais darbības rādiuss starp vadības bloku un uztvērēju?

Atklātā telpā maksimālais rādiuss ir 100 metri. Iekštelpās tas var samazināties sienu vai citu šķēršļu dēļ.

Kā uzstādīt uztvērēju pie sienas?

Noņemiet komutācijas bloka korpusa aizmugurējo daļu. Atzīmējiet un izurbiet divus caurumus, ievietojiet dībeļus un piestipriniet aizmugurējo daļu ar divām skrūvēm. Pievienojiet vadus spailēm saskaņā ar pieslēguma shēmu, pēc tam uzlieciet komutācijas bloku atpakaļ uz piestiprinātā korpusa.

Kādus bateriju veidus izmantot vadības blokam?

Izmantojiet tikai sārma AA 1,5 V baterijas. Neizmantojiet uzlādējamas baterijas.

Ko darīt, ja savienošana starp iekārtām neizdodas?

Pārbaudiet, vai baterijas ir pareizi ievietotas un vai komutācijas bloks ir barots. Pārliecinieties, vai savienošanas režīms ir aktivēts visos uztvērējos, ja savienojat vairākus. Ja ikona •) mirgo, atkārtojiet savienošanas procedūru.

Kā tīrīt ierīci?

Izmantojiet mīkstu, nedaudz mitru drānu, lai tīrītu ierīci. Neizmantojiet šķīdinātājus vai agresīvus tīrīšanas līdzekļus, kas varētu saskrāpēt plastmasas daļas vai bojāt shēmas.

Kādi ir svarīgi drošības pasākumi?

Pirms uzstādīšanas atslēdziet elektrobarošanu. Uzstādīšanu jāveic kvalificētai personai. Nepakļaujiet ierīci laikapstākļiem, mitrumam, augstām temperatūrām vai triecieniem. Neatveriet ierīci un neveiciet remontu paši; uzticiet to speciālistam.

LIETOŠANAS INSTRUKCIJA P5611OTR Emos

LV | Bezvadu uztvērējs

Paredzēts bezvadu termostatam P56110T.

Svarīgi

• Pirms pirmās lietošanas reizes rūpīgi izlasiet termostata, kā arī apkures katla vai gaisa kondicionēšanas iekārtas lietošanas rokasgrāmatu.
• Pirms termostata uzstādīšanas izslēdziet strāvas padevi!
• Uzstādīšana ir jāveic kvalificētam speciālistam!
• Uzstādīšanas laikā ievērojiet norādītos standartus.
• Sīkāki norādījumi ir sniegti termostata P56110T rokasgrāmatā.

TEHNISKÄ SPECIFIKÄCIJA

Pārslēdzamā slodze: maks. 230 V mainstrāva; 16 A rezistīvajai slodzei;

5 A induktīvajai slodzei

Darbības temperatūra: 0 °C līdz +40 °C

Uzglabāšanas temperatūra: -10 °C līdz +60 °C

lekārtu starpsavienojums: ar 868 MHz radiosignāla starpniecību, 25 mW maks. efektīvā izstarotā jauda

Savienošanas pārī kapacitāte: ne vairāk kā seši uztvērēji

Barošanas avots: komutācijas bloks (uztvērējs), 230 V AC/50 Hz

Izmērs un svars: pārslēgšanas iekārta 37 × 115 × 91 mm; 150 g

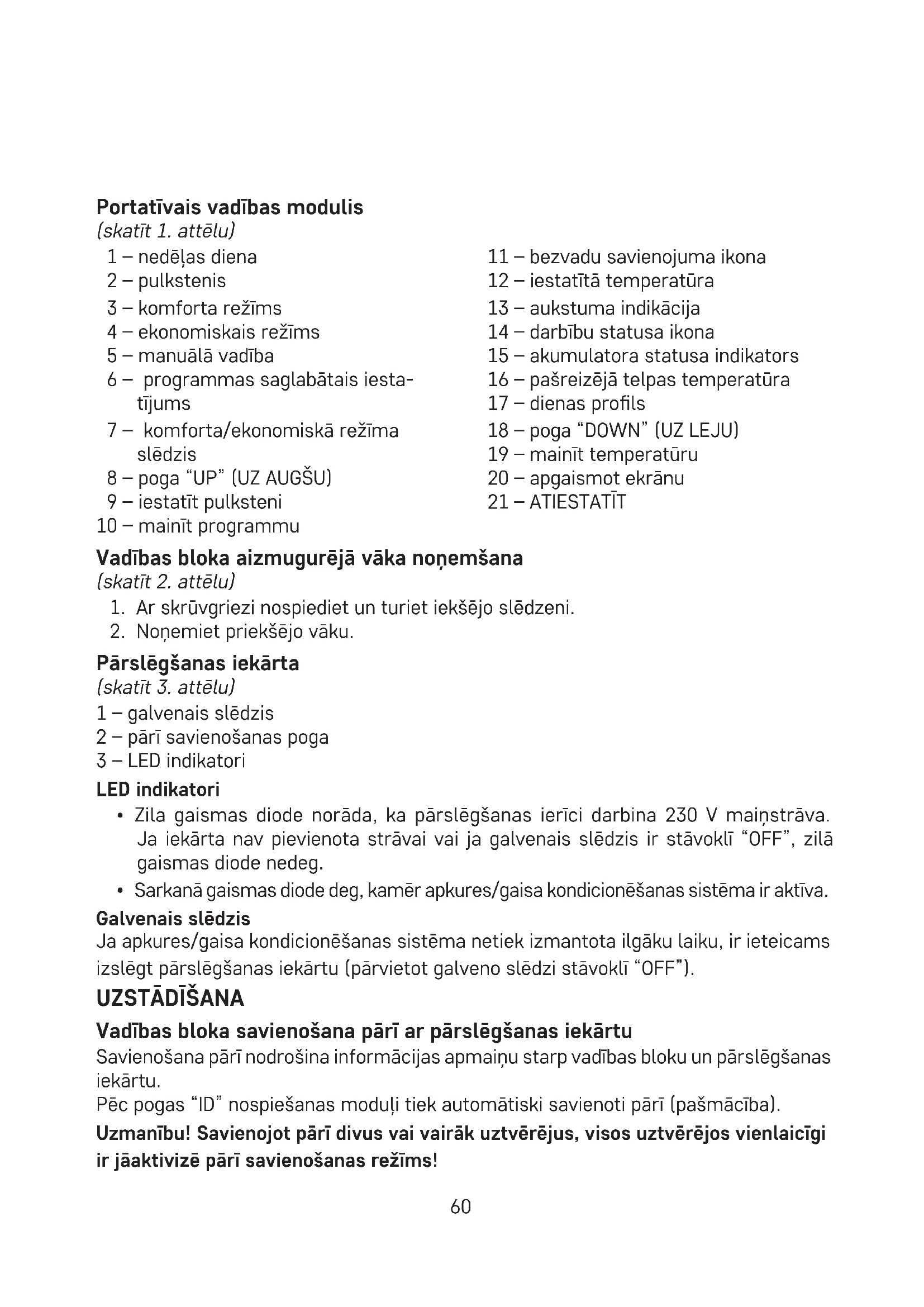

Portatīvais vadības modulis

(skatīt 1. attēlu)

1 – nedēļas diena
2 – pulkstenis
3 – komforta režīms
4 – ekonomiskais režīms
5 – manuālā vadība
6 – programmas saglabātais iesta-tījums
7 – komforta/ekonomiskā režīma slēdzis
8 – poga “UP” (UZ AUGŠU)
9 – iestatīt pulksteni
10 – mainīt programmu
11 – bezvadu savienojuma ikona
12 – iestatītā temperatūra
13 – aukstuma indikācija
14 – darbību statusa ikona
15 – akumulatora statusa indikators
16 – pašreizējā telpas temperatūra
17 – dienas profils
18 – poga “DOWN” (UZ LEJU)
19 – mainīt temperatūru
20 – apgaismot ekrānu
21 – ATIESTATIT

Vadības bloka aizmugurējā vāka noņemšana

(skatīt 2. attēlu)

1. Ar skrūvgriezi nospiediet un turiet iekšējo slēdzeni.
2. Noņemiet priekšējo vāku.

Pārslēgšanas iekārta

(skatīt 3. attēlu)

1 – galvenais slēdzis
2 – pārī savienošanas poga
3 - LED indikatori

LED indikatori

• Zila gaismas diode norāda, ka pārslēgšanas ierīci darbina 230 V mainstrāva. Ja iekārta nav pievienota strāvai vai ja galvenais slēdzis ir stāvoklī “OFF”, zilā gaismas diode nedeg.
• Sarkanā gaismas diode deg, kamēr apkures/gaisa kondicionēšanas sistēma ir aktīva.

Galvenais slēdzis

Ja apkures/gaisa kondicionēšanas sistēma netiek izmantota ilgāku laiku, ir ieteicams izslēgt pārslēgšanas iekārtu (pārvietot galveno slēdzi stāvoklī “OFF”).

UZSTĀDĪŠANA

Vadības bloka savienošana pārī ar pārslēgšanas iekārtu

Savienošana pārī nodrošina informācijas apmaiņu starp vadības bloku un pārslēgšanas iekārtu.

Pēc pogas “ID” nospiešanas moduļi tiek automātiski savienoti pārī (pašmācība).

Uzmanību! Savienojot pārī divus vai vairāk uztvērējus, visos uztvērējos vienlaicīgi ir jāaktivizē pārī savienošanas režīms!

1. levietojiet divas 1,5 V AA tipa baterijas vadības blokā (ievērojiet pareizu bateriju polaritāti). Izmantojiet tikai sārmu baterijas, neizmantojiet atkārtoti uzlādējamās baterijas.
2. Pareizi pievienojiet pārslēgšanas bloku strāvas avotam. Nospiediet un turiet pogu "ID"; sāk mirgot augšējā sarkanā gaismas diode.

Ilgi spiediet ekrāna apgaismojuma pogu ( ) uz vadības bloka desmit sekunžu laikā.

Abi moduļi tiks automātiski savienoti pārī un •) tik s parādīta ikona. Sarkanā gaismas diode uz komutācijas ierīces pārstās mirgot un nodzisīs.

Ja iekārtu savienošana pārī neizdosies, •) ikona sāks mirgot.

Bezvadu savienojuma starp iekārtām pārbaude

1. Izmantojiet ▲ pogu, lai iestatītu temperatūru dažus grādus augstāk nekā pašreizējā istabas temperatūra.
2. Pagaidiet apmēram desmit sekundes vai nospiediet / pogu.
3. ledegsies pārslēgšanas iekārtas sarkanā LED lampiņa.
4. Ja LED neiedegas, pārvietojiet vadības bloku tuvāk pārslēgšanas iekārtai. Nospiediet taustiņu ▼, lai iestatītu vērtību, kas ir zemāka nekā istabas temperatūra, – uz- tvērējam ir jāizslēdzas.
5. Atkārtojiet 1. līdz 4. darbību.

Maksimālais diapazons starp vadības bloku un pārslēgšanas iekārtu ir 100 m atklātā vietā. Diapazons var samazināties iekštelpās, jo signālam ir jāizklūst cauri sienām un citiem šķēršliem.

1. Kad tests ir pabeigts, nospiediet pogu "Atiestatīt".

Pārī savienoto modułu atmiņas (koda) dzēšana

Lai izdzēstu pārī savienošanas kodu, kas tiek izmantots starp vadības un komutācijas moduļiem, izpildiet turpmāk sniegtos norādījumus. Nospiediet un turiet pārslēgšanas moduļa pogu “ID”; sarkanā gaismas diode sāks mirgot. Desmit sekunžu laikā īsi nospiediet pogu “ID” vēlreiz. Sarkanā LED diode beigs mirgot un nodzisīs. Pārī savienošanas kods ir izdzēsts.

Vadības moduļa uzstādīšana uz sienas

1. Nonemiet pārslēgšanas iekārtas aizmugurējo vāciņu.
2. Atzīmējiet caurumu pozīcijas.
3. Izurbiet divus caurumus, uzmanīgi ievietojiet tajos plastmasas dībeļus un ar divām skrūvēm piestipriniet pārslēgšanas moduļa aizmugurējo vāciņu.
4. Pievienojiet vadus markētajām spailēm saskaņā ar elektroinstalācijas shēmu.
5. Pabeidziet uzstādīšanu, uzliekot pārslēgšanas moduli uz piestiprinātā aizmugurējā vāciņa.

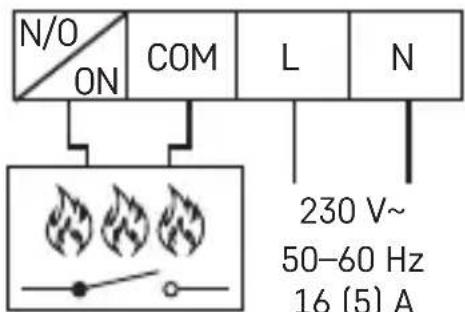

Elektroinstalācijas shēma

P56110T termostatu var izmantot ar jebkuru vienpakāpes apkures vai gaisa kondicionēšanas sistēmu.

NO – mainits kontakts

COM – slēdža kontakts

L - 230 V mainstrāvas elektrības pie- slēgums

N – neitrāls strāvas vadītājs

N/O ON COM L N 230 V~ 50-60 Hz 16 (5) A

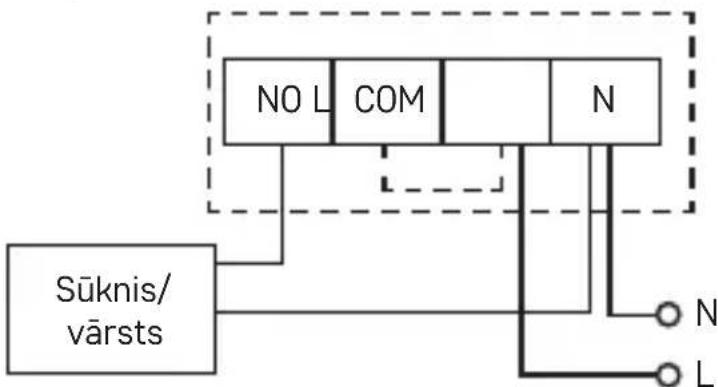

Sūkņa/motorizētā vārsta elektroinstalācijas shēma


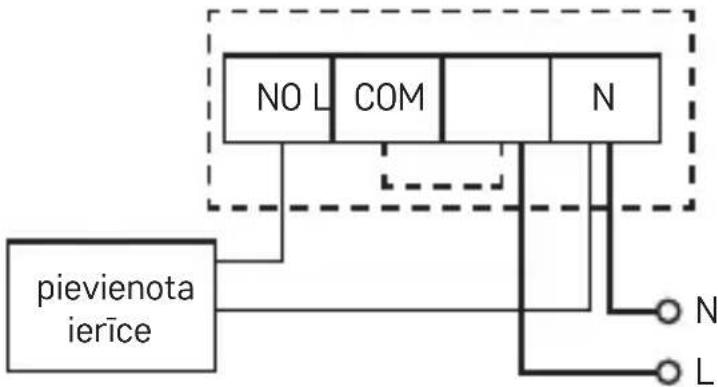

Grīdas apkures elektroinstalācijas shēma


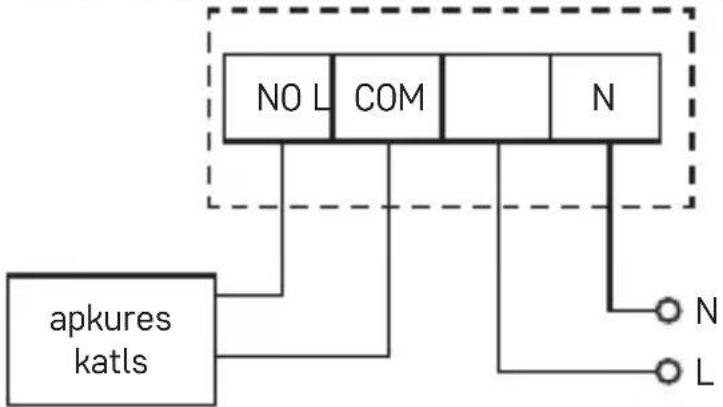

Apkures katla elektroinstalācijas shēma (nulles sprieguma pārslēgšana)

- lepriekš uzstādītais vadu savienotājs nebūs pievienots.

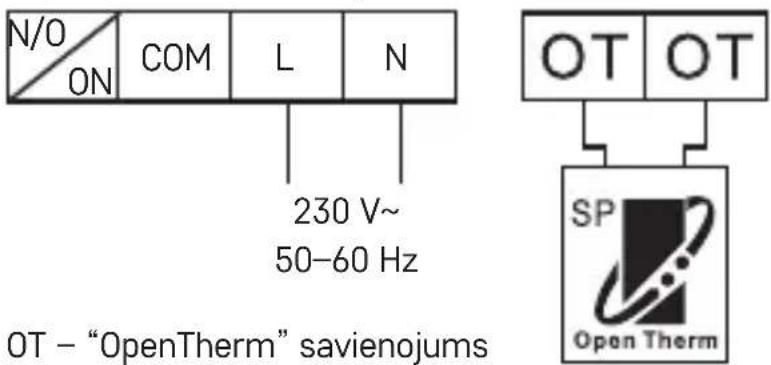

"OpenTherm" savienojuma shēma

N/O ON COM L N 230 V~ 50-60 Hz OT - "OpenTherm" savienojums OT OT SP Open Therm

Apkope un uzturēšana

Izstrādājums ir paredzēts, lai uzticami kalpotu gadiem ilgi, ja to izmanto pareizi. Turpmāk ir sniegti daži padomi pareizas darbības nodrošināšanai.

- Pirms izstrādājuma lietošanas rūpīgi izlasiet instrukciju.

- Nepakļaujiet ierīci tiešiem saules stariem, lielam aukstumam un mitrumam, kā arī pēkšņām temperatūras izmainām. Tas mazinās mērījumu precizitāti.

- Nenovietojiet ierīci vietās, kas ir pakļautas vibrācijai vai triecieniem, – tie var izraisīt bojājumus.

- Nepakļaujiet ierīci pārmērīgam spēkam, triecieniem, putekļiem, augstas temperatūras ietekmei vai mitrumam – tādējādi var tikt traucēta tās darbība, saīsināts baterijas kalpošanas mūžs, sabojāta baterija vai deformētas plastmasas detaļas.

- Nepaklaujiet ierīci lietum vai lielam mitrumam, pilošam ūdenim vai ūdens šlakatām.

- Nenovietojiet uz izstrādājuma atklātas liesmas avotus, piemēram, degošu sveci u. c.

- Nenovietojiet ierīci vietā ar nepietiekamu gaisa plūsmu.

- Neievietojiet priekšmetus izstrādājuma atverēs.

- Neaizskariet izstrādājuma iekšējos elektriskos savienojumus – tādējādi var sabojāt ierīci un tas automātiski anulē garantiju.

• Bojājumu gadījumā izstrādājums ir jāremontē tikai kvalificētam speciālistam.
• Izstrādājuma tīrīšanai izmantojiet nedaudz samitrinātu mīkstu drānu. Neizmantojiet škīdinātājus vai tīrīšanas līdzekļus – tie var saskrāpēt plastmasas detaļas un izraisīt elektrisko sistēmu koroziju.
• Negremdējiet ierīci ūdenī vai citā šķidrumā.
• Izstrādājuma bojājumu vai defektu gadījumā neveiciet remontdarbus patstāvīgi. Nododiet ierīci labošanai veikalā, kurā to iegādājāties.
• Šī ierīce nav paredzēta izmantošanai personām (tostarp bērniem), kuru fiziskā, uztveres vai garīgā nespēja vai pieredzes un zināšanu trūkums neļauj to droši lietot, ja vien šīs personas neuzrauga vai norādījumus par ierīces lietošanu tām nesniedz par viņu drošību atbildīgā persona. Bērni vienmēr ir jāuzrauga, lai pārliecinātos, ka tie nespēlējas ar ierīci.

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu šķirošanas un savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo pašvaldību. Ja elektroniskās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var nonākt pazemes ūdeņos un tālāk arī barības kēdē, kur tās var ietekmēt cilvēka veselību.

Ar šo EMOS spol. s r. o. deklarē, ka radioiekārta P56110TR atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: http://www.emos.eu/download.
