Вид продукт	Приемник за безжичен термостат
Марка	Emos
Модел	P5611OTR
Размери (комутационен блок)	37 × 115 × 91 mm
Тегло (комутационен блок)	150 g
Захранване	230 V AC / 50 Hz
Макс. комутируем товар	230 V AC ; 16 A (резистивен), 5 A (индуктивен)
Работна температура	0 °C до 40 °C
Температура на съхранение	-10 °C до 60 °C
Радиочестота	868 MHz, 25 mW e.r.p. макс.
Капацитет на сдвояване	До 6 приемника
Обхват на открито	До 100 m
Основни функции	Автоматично сдвояване, тест за комуникация, изчистване на паметта
Поддръжка и почистване	Мека кърпа, леко влажна ; не използвайте разтворители
Безопасност	Изключете захранването преди монтаж ; не излагайте на атмосферни влияния ; не отваряйте ; ремонт от квалифициран специалист
Съвместимост	Безжичен термостат P56110T
Тип батерии (управляващ блок)	2 батерии AA 1,5 V (алкални, незареждаеми)

Често задавани въпроси - P5611OTR Emos

Как да сдвоя управляващия блок с приемника P5611OTR ?

Поставете 2 батерии AA в управляващия блок. Свържете комутационния блок към захранването и задръжте бутона ID натиснат, докато червеният LED светне мигащо. В рамките на 10 секунди натиснете продължително бутона за подсветка (●) на управляващия блок. Двата блока се сдвояват автоматично. Червеният LED изгасва и иконата •) се появява.

Как да тествам безжичната комуникация между блоковете ?

Използвайте бутона ▲, за да изберете температура с няколко градуса по-висока от стайната. Изчакайте 10 секунди или натиснете бутона / за потвърждение. Червеният LED на комутационния блок трябва да светне. За изключване задайте температура по-ниска от стайната. Ако LED не светне, приближете блоковете.

Как да изтрия кода за сдвояване ?

Задръжте бутона ID на комутационния блок натиснат, докато червеният LED светне мигащо. В рамките на 10 секунди натиснете отново кратко бутона ID. LED спира да мига и изгасва, като по този начин изтрива кода за сдвояване.

Какво означават LED индикаторите на приемника ?

Синият LED показва, че комутационният блок е захранен с 230 V AC. Червеният LED светва, когато отоплителното/климатичното устройство е активирано. Ако синият LED е изгаснал, блокът не е захранен или главният ключ е в позиция ИЗКЛ.

Какъв е максималният обхват между управляващия блок и приемника ?

На открито максималният обхват е 100 метра. На закрито може да бъде намален поради препятствия от стени или други прегради.

Как да монтирам приемника на стена ?

Отстранете задната част на корпуса на комутационния блок. Маркирайте и пробийте два отвора, поставете дюбели и закрепете задната част с два винта. Свържете проводниците към клемите според схемата на свързване, след което поставете комутационния блок обратно върху фиксирания корпус.

Какви видове батерии да използвам за управляващия блок ?

Използвайте само алкални батерии тип AA 1,5 V. Не използвайте презареждаеми батерии.

Какво да направя, ако сдвояването между блоковете не успее ?

Проверете дали батериите са правилно поставени и дали комутационният блок е захранен. Уверете се, че режимът на сдвояване е активиран на всички приемници, ако сдвоявате няколко. Ако иконата •) мига, повторете процедурата за сдвояване.

Как да почистя устройството ?

Използвайте мека кърпа, леко влажна, за да почистите устройството. Не използвайте разтворители или агресивни почистващи препарати, които могат да надраскат пластмасовите части или да повредят веригите.

Кои са важните предпазни мерки за безопасност ?

Преди монтажа изключете електрическото захранване. Монтажът трябва да се извърши от квалифицирано лице. Не излагайте устройството на атмосферни влияния, влага, високи температури или удари. Не отваряйте устройството и не го ремонтирайте сами; поверете го на специалист.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ P5611OTR Emos

• Преди първоначалната употреба прочетете внимателно ръководството за работа с термостата, както и ръководството за котела или климатика.
• Изключете захранващото напрежение преди да пристъпите към монтиране на термостата!
• Монтажът трябва да се извърши от квалифициран експерт!
• Изпълнете монтажа в съответствие с приложимите стандарти.
• Можете да откриете по-подробни инструкции в ръководството на термостата P56110T.

Превключван товар: макс. 230 V AC; 16 А при активен товар; 5 А при индуктивен товар

Работна температура: от 0 °C до 40 °C

Температура на съхранение: от -10 °C до 60 °C

Взаимосвързаност на уреда: чрез радиосигнал с честота 868 MHz, макс. 25 mW e.r.p.

Максимален брой свързани устройства: макс. 6 приемника

Захранване: превключващ модул (приемник) 230 V AC/50 Hz

Размери и тегло: превключващ модул: 37 мм × 115 мм × 91 мм; 150 г

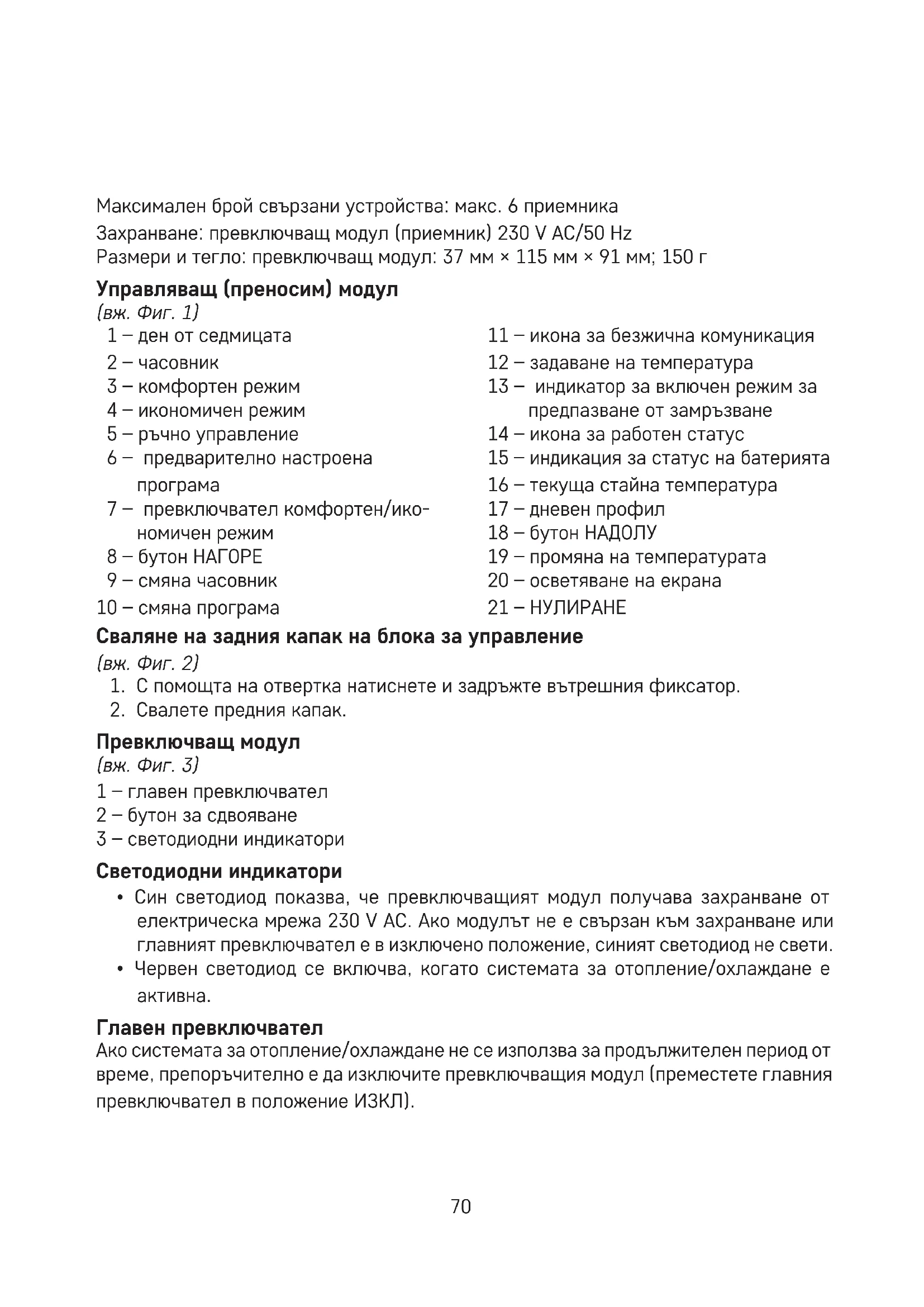

Управляващ (преносим) модул

(вж. Фиг. 1)

1 – ден от седмицата
2 – часовник
3 – комфортен режим
4 – икономичен режим
5 – ръчно управление
6 – предварително настроена програма
7 – превключвател комфортен/икономичен режим
8 – бутон НАГОРЕ
9 – смяна часовник
10 – смяна програма
11 – икона за безжична комуникация
12 – задаване на температура
13 – индикатор за включен режим за предпазване от замръзване
14 – икона за работен статус
15 – индикация за статус на батерията
16 – текуща стайна температура
17 – дневен профил
18 – бутон НАДОЛУ
19 – промяна на температурата
20 – осветяване на екрана
21 – НУЛИРАНЕ

Сваляне на задния капак на блока за управление

(вж. Фиг. 2)

1. С помощта на отвертка натиснете и задръжте вътрешния фиксатор.
2. Свалете предния капак.

Превключващ модул

(вж. Фиг. 3)

1 – главен превключвател
2 – бутон за сдвояване
3 – светодиодни индикатори

Светодиодни индикатори

• Син светодиод показва, че превключващият модул получава захранване от електрическа мрежа 230 V AC. Ако модулът не е свързан към захранване или главният превключвател е в изключено положение, синият светодиод не свети.
• Червен светодиод се включва, когато системата за отопление/охлаждане е активна.

Главен превключвател

Ако системата за отопление/охлаждане не се използва за продължителен период от време, препоръчително е да изключите превключващия модул (преместете главния превключвател в положение ИЗКЛ).

МОНТИРАНЕ

Сдвояване на управляващия и превключващия модул

Сдвояването позволява предаване на информация между блока за управление и превключващия модул.

Модулите се сдвояват автоматично (самозаучаване) след натискане на бутон ID.

Внимание: Когато свързвате два или повече приемника, е необходимо режимът на свързване да бъде активиран на всички приемници едновременно!

1. Поставете 2 бр. батерии 1,5 V тип АА в блока за управление (внимавайте за правилната полярност). Използвайте само алкални батерии, а не такива, които могат да се зареждат многократно.
2. Свържете правилно превключващия модул към електрическата мрежа, след което натиснете и задръжте бутон ID; горният червен светодиод започва да мига. Натиснете в рамките на 10 секунди за дълго бутона за осветяване на дисплея ( ) върху блока за управление.

Ако сдвояването на модулите е неуспешно, иконата ще мига.

Проверка на безжичната връзка между модулите

1. Използвайте ▲ бутона за избиране на температура с няколко градуса по-висока от текущата стайна температура.
2. Изчакайте около 10 секунди или натиснете бутон /.
3. Червеният светодиод на превключващия модул светва.
4. Ако светодиодът не се включи, преместете управляващия модул по-близо до превключващия модул. Натиснете вутона за настройка на стойност, която е по-ниска от стайната температура – приемникът трябва да се изключи.
5. Повторете стъпките от 1 до 4.
   Максималният обхват на връзката между управляващия и превключващия модул е 100 m на открито. Обхватът на закрито може да намалее, тъй като сигналът трябва да преминава през стени и други препятствия.
6. След приключване на теста натиснете бутон RESET.

Изтриване на паметта (записания код) на свързаните модули

За да изтриете кода за осъществяване на връзка между управляващия и превключващия модул, изпълнете описаната по-долу процедура. Натиснете и задръжте бутон ID на превключващия модул; червеният светодиод ще започне да мига. В рамките на 10 секунди натиснете за кракто бутон ID отново. Червеният светодиод ще спреда мига и ще угасне. Това означава, че кодът за осъществяване на връзка е изтрит.

Монтиране на превключващия модул на стена

1. Отделете задната част на превключващия модул.

2. Отбележете местата за отворите.

3. Пробийте два отвора, внимателно поставете в тях пластмасовите дюбели и закрепете с двата винта задния капак на превключващия модул.

4. Свържете проводниците към означените клеми в съответствие със схемата на свързване.

5. Завършете монтажа като поставите превключващия модул върху монтирания заден капак.

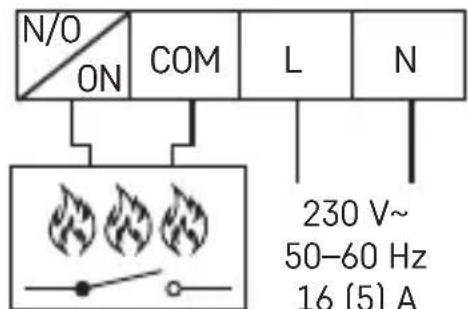

Електрическа схема на свързване

Термостатът P56110T може да се използва с всички едностъпални системи за отопление или охлаждане.

COM – контакт за превключвател

L - 230 V AC свързване

N – нулев проводник

N/O ON COM L N 230 V~ 50-60 Hz 16 (5) A

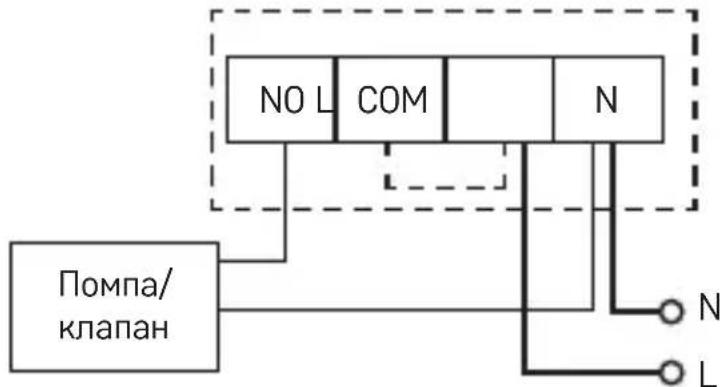

Електрическа схема на свързване на помпата/моторизирания клапан


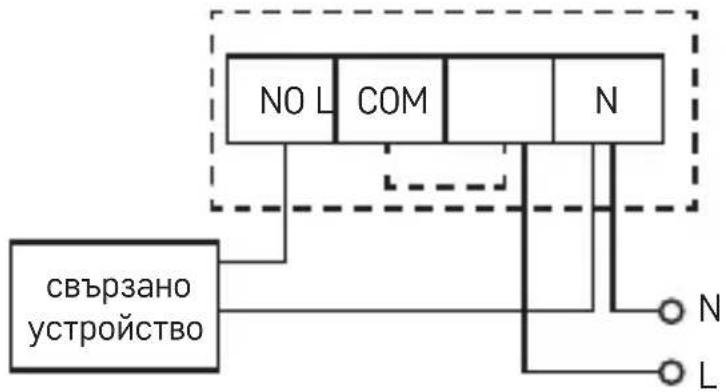

Електрическа схема на свързване на подово отопление


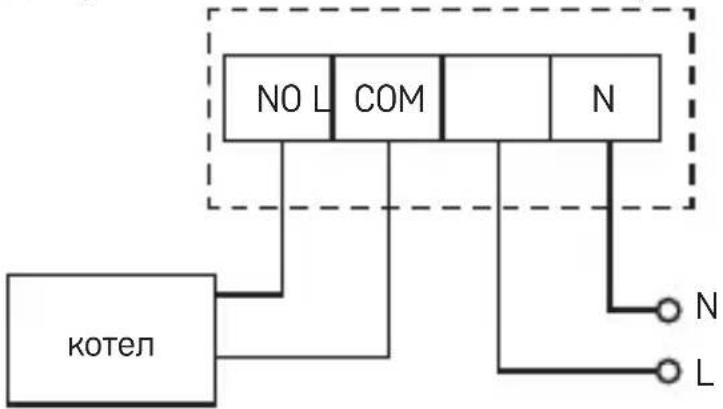

Диаграма за окабеляване на котела (превключване нулево напрежение)

- Предварително монтираният съединител за проводници между COM и L няма да бъде свързан.

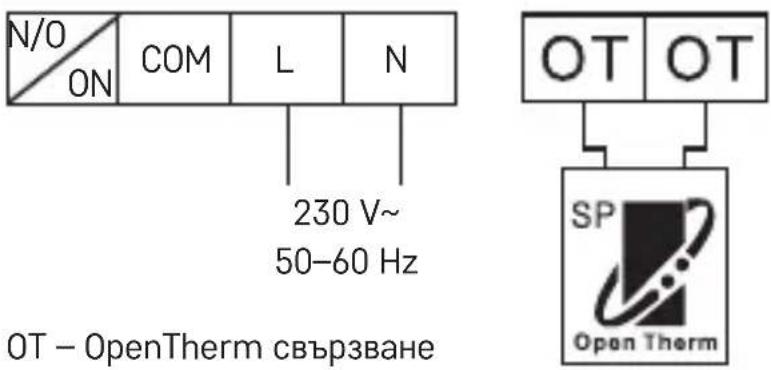

OpenTherm схема на свързване

OT – OpenTherm свързване

Обслужване и поддръжка

Уредът е проектиран да работи безпроблемно в продължение на много години, ако се използва правилно. По-долу са приведени някои препоръки за правилна експлоатация:

- Прочетете внимателно ръководството, преди да използвате този уред.

- Не излагайте уреда на пряка слънчева светлина, прекалено ниски температури и влажност и резки промени на температурата. Това би намалило точността на измерване.

- Не монтирайте уреда на места, където е възможно да има вибрации и удари – те може да го повредят.

- Не подлагайте продукта на прекомерна сила, удари, прах, високи температури или влажност – това може да причини повреда, да скъси живота на батерията, да повреди батериите или да деформира пластмасовите части.

- Пазете уреда от дъжд или висока влажност, капеща или пръскаща вода.

- Не поставяйте върху уреда източници на открити пламъци, например запалена свещ и др.

- Не поставяйте уреда на места с ограничена циркулация на въздуха.

- Не вкарвайте чужди тела във вентилационните отвори на уреда.

- Не правете нищо по вътрешните електрически вериги на уреда – в противен случай той може да се повреди и гаранцията му автоматично ще бъде анулирана.

- Уредът трябва да се ремонтира само от професионалист с нужната квалификация.

- Почиствайте уреда с мека, леко навлажнена кърпа. Не използвайте разтворители или почистващи препарати – те могат да издраскат пластмасовите части или да предизвикат корозия по електрическите вериги.

- Не потапяйте уреда във вода или друга течност.

- При повреда или дефект на уреда не правете опити да го ремонтирате. Предайте го за ремонт в търговския обект, откъдето е бил закупен.

- Това устройство не е предназначено за използване от лица (включително деца), чиито физически, сетивни или умствени способности или липсата на опит и знания не им позволяват безопасната му употреба, освен когато те са наблюдавани или инструктирани от лице, отговарящо за тяхната безопасност. Децата трябва винаги да се наблюдават и да не се допуска да си играят с устройството.

Не изхвърляйте електрически уреди с несортираните домакински отпадъци; предавайте ги в пунктовете за събиране на сортирани отпадъци. Актуална информация относно пунктовете за събиране на сортирани отпадъци може да получите от компетентните местни органи. При изхвърляне на електрически уреди на сметищата е възможно в подпочвените води да попаднат опасни вещества, които след това да преминат в хранителната верига и да увредят здравето на хора-та.

С настоящото EMOS spol. s r. o. декларира, че този тип радиосъоръжение P56110TR е в съответствие с Директива 2014/53/EC. Цялостният текст на EC декларацията за съответствие може да се намери на следния интернет адрес: http://www.emos.eu/download.
