Type product	Ontvanger voor draadloze thermostaat
Merk	Emos
Model	P5611OTR
Afmetingen (schakeleenheid)	37 × 115 × 91 mm
Gewicht (schakeleenheid)	150 g
Voeding	230 V AC / 50 Hz
Max. schakelbelasting	230 V AC ; 16 A (resistief), 5 A (inductief)
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-10 °C tot 60 °C
Radiofrequentie	868 MHz, 25 mW e.r.p. max.
Koppelcapaciteit	Maximaal 6 ontvangers
Bereik in open ruimte	Maximaal 100 m
Hoofdfuncties	Automatisch koppelen, communicatietest, geheugen wissen
Onderhoud en reiniging	Zachte, licht vochtige doek; geen oplosmiddelen gebruiken
Veiligheid	Voeding uitschakelen voor installatie; niet blootstellen aan weersinvloeden; niet openen; reparatie door gekwalificeerde specialist
Compatibiliteit	Draadloze thermostaat P56110T
Type batterijen (bedieningseenheid)	2 AA-batterijen 1,5 V (alkaline, niet oplaadbaar)

Veelgestelde vragen - P5611OTR Emos

Hoe koppel ik de bedieningseenheid met de ontvanger P5611OTR?

Plaats 2 AA-batterijen in de bedieningseenheid. Sluit de schakeleenheid aan op de spanningsbron en houd de ID-knop ingedrukt tot de rode LED knippert. Druk binnen 10 seconden lang op de achtergrondverlichtingstoets (●) van de bedieningseenheid. De twee eenheden worden automatisch gekoppeld. De rode LED gaat uit en het pictogram •) verschijnt.

Hoe test ik de draadloze communicatie tussen de eenheden?

Gebruik de ▲-toets om een temperatuur enkele graden boven de kamertemperatuur te selecteren. Wacht 10 seconden of druk op de /-toets om te bevestigen. De rode LED van de schakeleenheid moet gaan branden. Om uit te schakelen, stelt u een temperatuur in die lager is dan de kamertemperatuur. Als de LED niet gaat branden, breng de eenheden dichter bij elkaar.

Hoe wis ik de koppelcode?

Houd de ID-knop van de schakeleenheid ingedrukt tot de rode LED knippert. Druk binnen 10 seconden nogmaals kort op de ID-knop. De LED stopt met knipperen en gaat uit, waarmee de koppelcode wordt gewist.

Wat betekenen de LED-indicatoren op de ontvanger?

De blauwe LED geeft aan dat de schakeleenheid wordt gevoed met 230 V AC. De rode LED gaat branden wanneer het verwarmings-/koelapparaat is ingeschakeld. Als de blauwe LED uit is, wordt de eenheid niet gevoed of staat de hoofdschakelaar in de UIT-stand.

Wat is het maximale bereik tussen de bedieningseenheid en de ontvanger?

In open ruimte is het maximale bereik 100 meter. Binnen kan het worden verminderd door obstructie van muren of andere obstakels.

Hoe installeer ik de ontvanger op een muur?

Verwijder het achterste deel van de behuizing van de schakeleenheid. Markeer en boor twee gaten, plaats pluggen en bevestig het achterste deel met twee schroeven. Sluit de draden aan op de aansluitklemmen volgens het aansluitschema en plaats vervolgens de schakeleenheid terug op de bevestigde behuizing.

Welke type batterijen gebruiken voor de bedieningseenheid?

Gebruik uitsluitend alkalinebatterijen van het type AA 1,5 V. Gebruik geen oplaadbare batterijen.

Wat te doen als het koppelen tussen de eenheden mislukt?

Controleer of de batterijen correct zijn geplaatst en of de schakeleenheid stroom heeft. Zorg ervoor dat de koppelmodus is ingeschakeld op alle ontvangers als u er meerdere koppelt. Als het pictogram •) knippert, herhaal dan de koppelprocedure.

Hoe reinig ik het apparaat?

Gebruik een zachte, licht vochtige doek om het apparaat te reinigen. Gebruik geen oplosmiddelen of agressieve reinigingsmiddelen die de plastic onderdelen kunnen krassen of de circuits kunnen beschadigen.

Wat zijn de belangrijke veiligheidsmaatregelen?

Schakel voor de installatie de stroom uit. De installatie moet worden uitgevoerd door een gekwalificeerd persoon. Stel het apparaat niet bloot aan weersinvloeden, vocht, hoge temperaturen of schokken. Open het apparaat niet en probeer het niet zelf te repareren; laat het over aan een specialist.

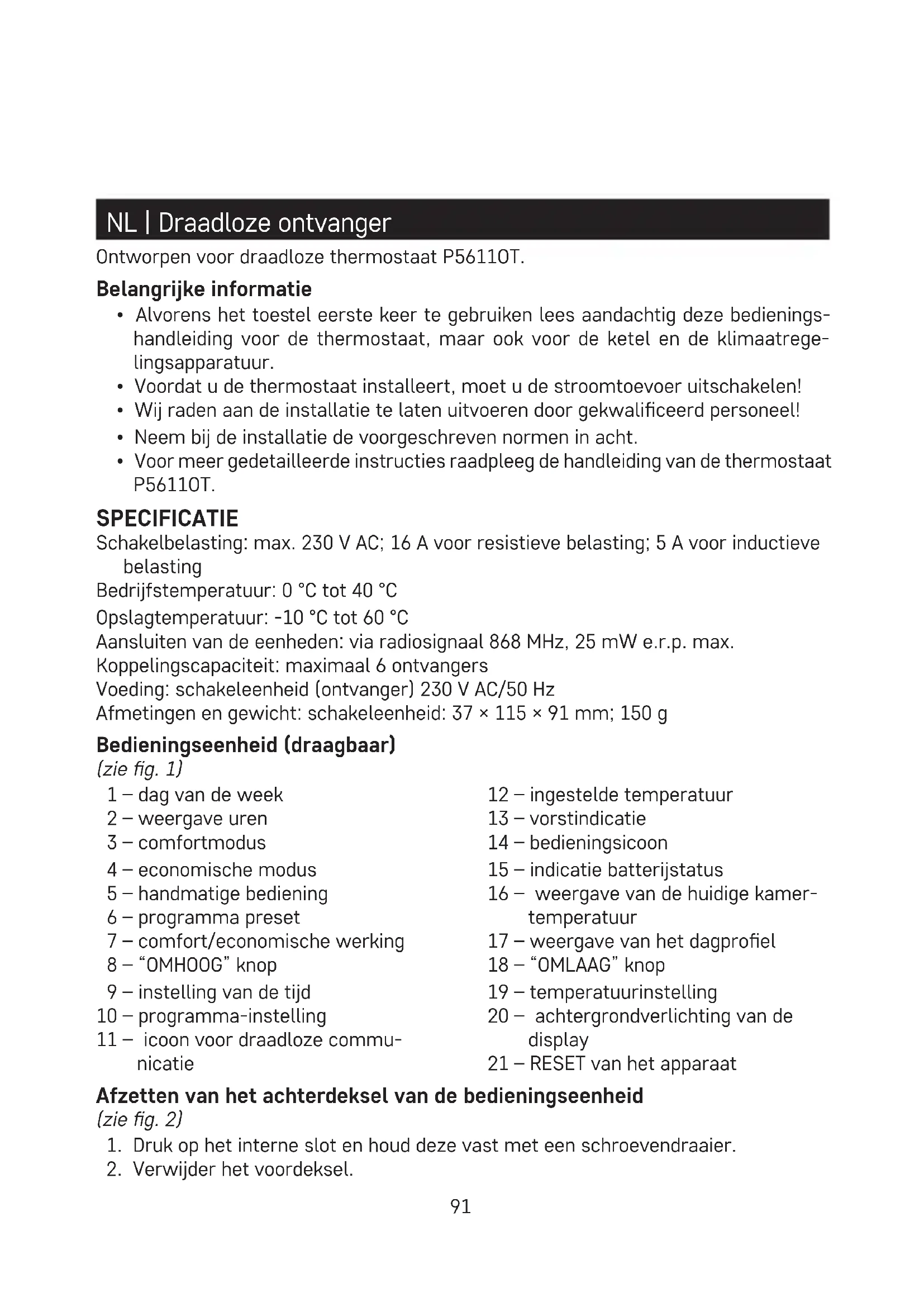

GEBRUIKSAANWIJZING P5611OTR Emos

Ontworpen voor draadloze thermostaat P56110T.

Belangrijke informatie

• Alvorens het toestel eerste keer te gebruiken lees aandachtig deze bedieningshandleiding voor de thermostaat, maar ook voor de ketel en de klimaatregelingsapparatuur.
• Voordat u de thermostaat installeert, moet u de stroomtoevoer uitschakelen!
• Wij raden aan de installatie te laten uitvoeren door gekwalificeerd personeel!
• Neem bij de installatie de voorgeschreven normen in acht.
• Voor meer gedetailleerde instructies raadpleeg de handleiding van de thermostaat P56110T.

SPECIFICATIE

Schakelbelasting: max. 230 V AC; 16 A voor resistieve belasting; 5 A voor inductieve belasting

Bedrijfstemperatuur: 0 °C tot 40 °C

Opslagtemperatuur: -10 °C tot 60 °C

Aansluiten van de eenheden: via radiosignaal 868 MHz, 25 mW e.r.p. max.

Koppelingscapaciteit: maximaal 6 ontvangers

Voeding: schakeleenheid (ontvanger) 230 V AC/50 Hz

Afmetingen en gewicht: schakeleenheid: 37 × 115 × 91 mm; 150 g

Bedieningseenheid (draagbaar)

(zie fig. 1)

1 – dag van de week
2 – weergave uren
3-comfortmodus
4 – economische modus
5 – handmatige bediening
6 - programma preset
7 - comfort/economische werking
8 - "OMH00G" knop
9 – instelling van de tijd
10 – programma-instelling
11 – icoon voor draadloze communicatie
12 – ingestelde temperatuur
13 – vorstindicatie
14 – bedieningsicoon
15 – indicatie batterijstatus
16 – weergave van de huidige kamer- temperatuur
17 – weergave van het dagprofiel
18 - "OMLAAG" knop
19 – temperatuurinstelling
20 – achtergrondverlichting van de display
21 – RESET van het apparaat

Afzetten van het achterdeksel van de bedieningseenheid

(zie fig. 2)

1. Druk op het interne slot en houd deze vast met een schroevendraaier.
2. Verwijder het voordeksel.

Schakeleenheid

(zie fig. 3)

1 - hoofdschakelaar
2 - koppelingsknop
3 – LED-indicatoren

LED-indicatoren (diodes)

• De blauwe LED geeft aan dat de schakeleenheid wordt gevoed door het 230 V wisselstroomnet. Als de eenheid niet op de stroom is aangesloten of als de hoofdschakelaar in de OFF positie staat, zal de blauwe LED indicator niet oplichten.
• De rode LED brandt wanneer de verwarming/airconditioning is ingeschakeld.

Hoofdschakelaar

Indien de verwarming/airconditioning gedurende langere tijd niet wordt gebruikt, is het raadzaam de schakeleenheid uit te schakelen (hoofdschakelaar in de stand OFF).

INSTALLATIE

Koppelen van de regeleenheid aan de schakeleenheid

Koppeling maakt de overdracht van informatie tussen de regeleenheid en de schakeleenheid mogelijk.

Voor de instelling wordt automatische koppeling (self-learning) met de "ID" knop gebruikt.

Let op: Bij het koppelen van twee of meer ontvangers is het noodzakelijk dat de koppelingsmodus op alle ontvangers tegelijk geactiveerd is!

1. Plaats 2× 1,5 V AA-batterijen in de bedieningseenheid (let bij het plaatsen op de juiste polariteit van de batterijen). Gebruik alleen alkaline batterijen, geen oplaadbare batterijen.
2. Sluit de schakeleenheid correct aan op de spanningsbron en druk lang op de ID knop, de bovenste rode LED gaat knipperen.

Druk binnen 10 seconden lang op de knop voor achtergrondverlichting van het display ( ) op de bedieningseenheid.

De twee eenheden worden automatisch gekoppeld en het icoon •••) wordt weergegeven. De rode LED op de schakeleenheid stopt met knipperen en gaat uit.

Als de twee eenheden niet gekoppeld zijn, knippert het icoon •).

Testen van de draadloze communicatie tussen de eenheden

1. Gebruik de ▲knop om een temperatuurwaarde te selecteren die enkele graden hoger is dan de huidige kamertemperatuur.
2. Wacht ongeveer 10 seconden of bevestig met de knop / .

3. De rode LED op de schakeleenheid licht op.

4. Als de LED niet oplicht, moet u de bedieningseenheid dichter bij de schakeleenheid brengen. Druk op de knop ▼ om de waarde lager dan de kamertemperatuur in te stellen – moet de ontvanger worden uitgeschakeld.

5. Herhaal stappen 1 t/m 4.

Het bereik tussen de bedienings- en de schakeleenheid bedraagt maximaal 100 m in een open ruimte. In binnenruimtes kan het bereik kleiner zijn door blokkering van het signaal door muren en andere obstructies.

1. Druk na het testen op de "RESET" knop.

Wissen van het geheugen (code) van gekoppelde eenheden

Als u de koppelingscode tussen de bedieningseenheid en de schakeleenheid moet wissen, volgt u de onderstaande instructies. Druk lang op de "ID" knop van de schakeleenheid, de rode LED knippert. Druk binnen 10 seconden nogmaals kort op de ID knop. De rode LED stopt met knipperen en gaat uit. De koppelingscode is gewist.

Montage van de schakeleenheid aan de muur

1. Verwijder de achterkant van de schakeleenheid.
2. Markeer de posities van de gaten.
3. Boor twee gaten, steek de plastic pluggen voorzichtig in de gaten en bevestig de achterkant van de schakeleenheid met twee schroeven.
4. Sluit de draden aan op de gemarkeerde klemmen volgens het aansluitschema.
5. Voltooi de installatie door de schakeleenheid te monteren op de bevestigde achterkant van het deksel.

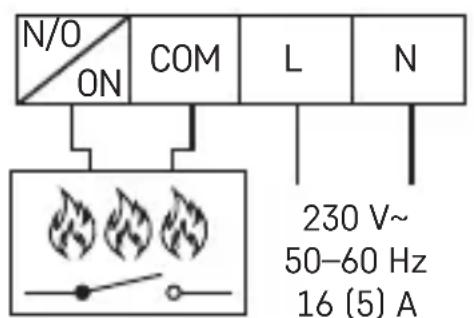

Aansluitschema

De thermostaat P56110T kan worden gebruikt met elk monofasig verwarmings- of airconditioningsysteem.

NO - geschakeld contact

COM – schakelcontact

L - 230 V AC stroomaansluiting

N – neutrale kabel

N/O ON COM L N 230 V~ 50-60 Hz 16 (5) A

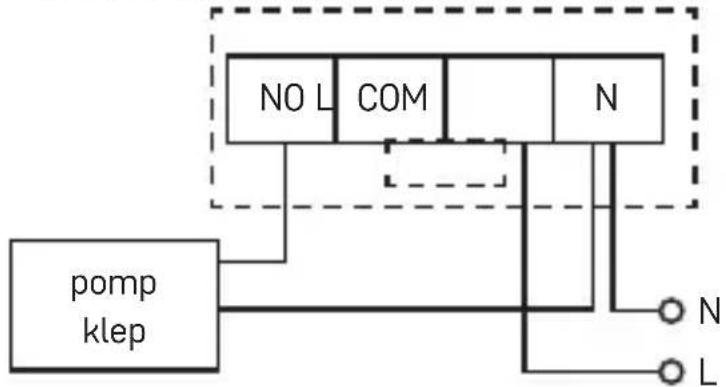

Aansluitschema pomp/gemotoriseerde klep


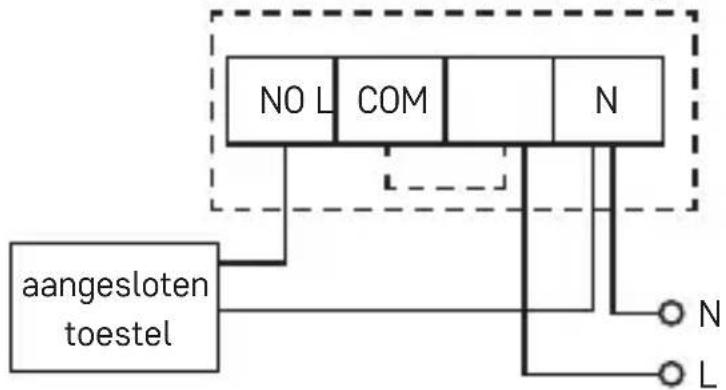

Aansluitschema van de vloerverwarming


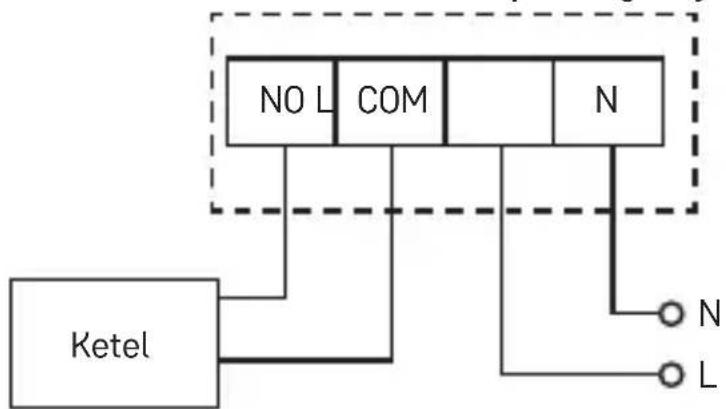

Aansluitschema van de ketel (spanningsvrij schakelen)

- De vooraf geïnstalleerde draadkoppeling tussen COM en L wordt niet aangesloten.

Aansluitschema OpenTherm

OT - OpenTherm aansluiting

Het product is ontworpen om bij de juiste zorg jarenlang betrouwbaar te dienen. Hier zijn enkele tips voor een goede bediening:

• Lees de gebruikershandleiding voordat u met het product gaat werken.
• Stel het product niet bloot aan direct zonlicht, extreme koude, vochtigheid of plotselinge temperatuurschommelingen. Dit zal de nauwkeurigheid van de aflezing verminderen.
• Plaats het product niet op plekken met kans op vibraties en schokken – deze kunnen het product beschadigen.
• Stel het product niet bloot aan bovenmatige druk, schokken, stof, hoge temperatuur of vocht – deze kunnen de functionaliteit van het product aantasten of een korter energetisch uithoudingsvermogen, beschadiging van batterijen en deformatie van de kunststof onderdelen tot gevolg hebben.
• Stel het product niet bloot aan regen of vocht, druipend of spattend water.
• Plaats geen bronnen van open vuur op het product, bijvoorbeeld een brandende kaars of iets dergelijks.
• Plaats het product niet op plaatsen waar onvoldoende luchtstroom is gewaarborgd.
• Schuif geen voorwerpen in de ventilatieopeningen van het product.
• Raak de interne elektrische circuits van het product niet aan – u kunt het product beschadigen en hierdoor automatisch de garantiegeldigheid beëindigen.
• Het product mag alleen worden gerepareerd door een gekwalificeerde vakman.
• Maak het product schoon met een licht bevochtigd zacht doekje. Gebruik geen oplos- en schoonmaakmiddelen – deze kunnen krassen op de kunststof delen veroorzaken en elektrische circuits beschadigen.
• Dompel het product niet in water of andere vloeistoffen.
• Als het product beschadigd of defect is, mag u het niet zelf repareren. Breng het voor reparatie naar de winkel waar je het gekocht hebt.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) die door een lichamelijk, zintuiglijk of geestelijk onvermogen of door een gebrek aan ervaring of kennis niet in staat zijn het apparaat veilig te gebruiken, tenzij zij onder

toezicht staan of instructies hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen, dat zij niet met het apparaat spelen.

Deponeer niet bij het huisvuil. Gebruik speciale inzamelpunten voor gesorteerd afval. Neem contact op met de lokale autoriteiten voor informatie over inzamelpunten. Als de elektronische apparaten zouden worden weggegooid op stortplaatsen kunnen gevaarlijke stoffen in het grondwater terecht komen en vervolgens in de voedselketen, waar het de menselijke gezondheid kan beïnvloeden.

Hierbij verklaart EMOS spol. s r. o. dat de radioapparatuur van het type P56110TR in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.emos.eu/download.
