NÁVOD K OBSLUZE P5611OTR Emos
CZ | Bezdrátový přijímač
Určeno pro bezdrátový termostat P56110T.
Důležitá upozornění
- Před prvním použitím pečlivě přečtěte návod k obsluze termostatu, ale i kotle či klimatizačního zařízení.
- Před instalací termostatu vypněte přívod elektrického proudu!
- Doporučujeme, aby instalaci prováděl kvalifikovaný pracovník!
- Při instalaci dodržujte předepsané normy.
- Podrobnější instrukce najdete v návodu k termostatu P56110T.

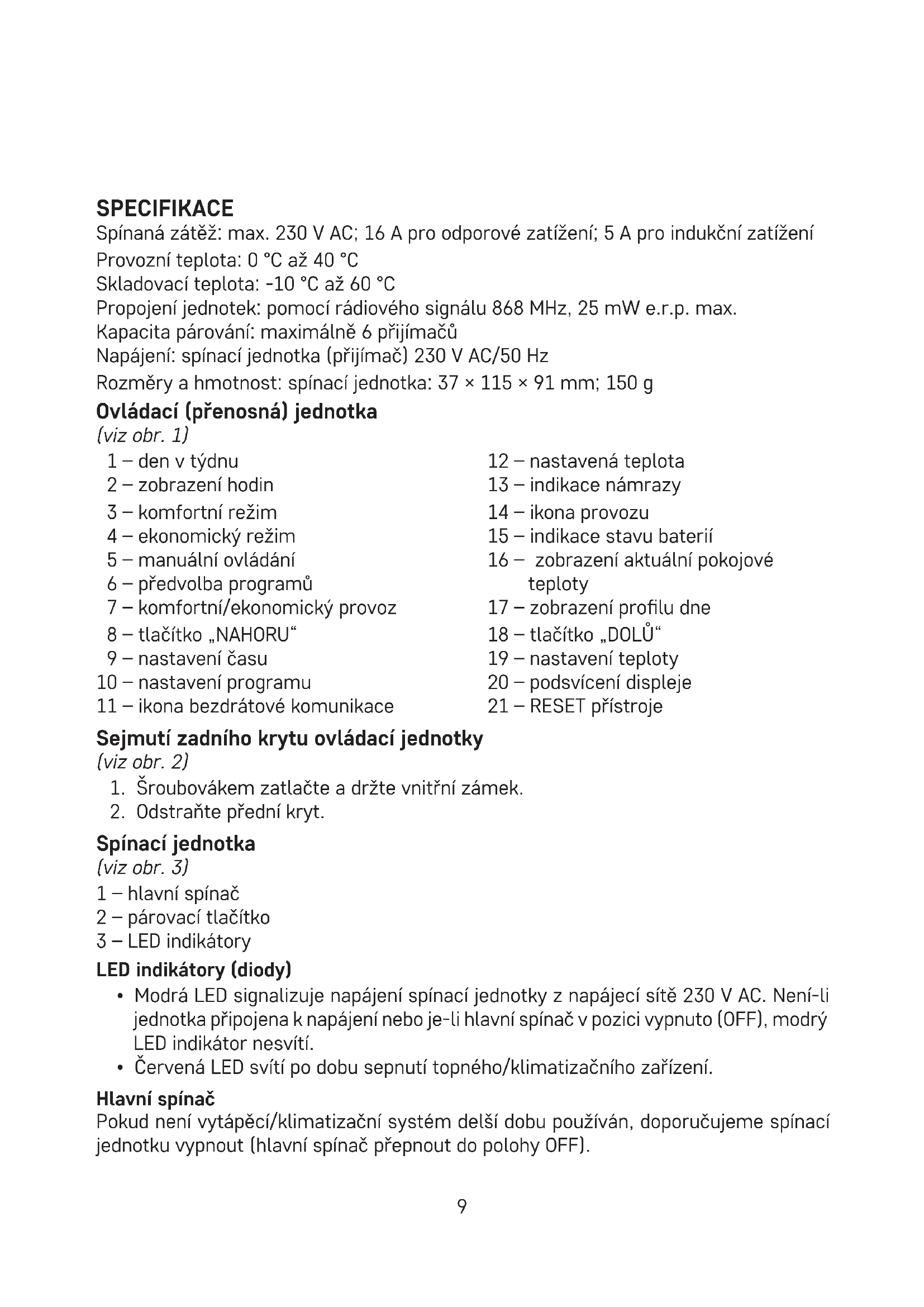

SPECIFIKACE
Spínaná zátěž: max. 230 V AC; 16 A pro odporové zatížení; 5 A pro indukční zatížení
Provozní teplota: 0 °C až 40 °C
Skladovací teplota: -10 °C až 60 °C
Propojení jednotek: pomocí rádiového signálu 868 MHz, 25 mW e.r.p. max.
Kapacita párování: maximálně 6 přijímačů
Napájení: spínací jednotka (přijímač) 230 V AC/50 Hz
Rozměry a hmotnost: spínací jednotka: 37 × 115 × 91 mm; 150 g
Ovládací (přenosná) jednotka
(viz obr. 1)
| 1 – den v týdnu | 12 – nastavená teplota |
| 2 – zobrazení hodin | 13 – indikace námrazy |
| 3 – komfortní režim | 14 – ikona provozu |
| 4 – ekonomický režim | 15 – indikace stavu baterií |
| 5 – manuální ovládání | 16 – zobrazení aktuální pokojové teploty |
| 6 – předvolba programů | |
| 7 – komfortní/ekonomický provoz | 17 – zobrazení profilu dne |
| 8 – tlačítko „NAHORU“ | 18 – tlačítko „DOLŮ“ |
| 9 – nastavení času | 19 – nastavení teploty |
| 10 – nastavení programu | 20 – podsvícení displeje |
| 11 – ikona bezdrátové komunikace | 21 – RESET přístroje |
Sejmutí zadního krytu ovládací jednotky
(viz obr. 2)
- Šroubovákem zatlačte a držte vnitřní zámek.
- Odstraňte přední kryt.
Spínací jednotka
(viz obr. 3)
1 – hlavní spínač
2 – párovací tlačítko
3 – LED indikátory
LED indikátory (diody)
- Modrá LED signalizuje napájení spínací jednotky z napájecí sítě 230 V AC. Není-li jednotka připojena k napájení nebo je-li hlavní spínač v pozici vypnuto (OFF), modrý LED indikátor nesvítí.
- Červená LED svítí po dobu sepnutí topného/klimatizačního zařízení.
Hlavní spínač
Pokud není vytápěcí/klimatizační systém delší dobu používán, doporučujeme spínací jednotku vypnout (hlavní spínač přepnout do polohy OFF).
INSTALACE
Spárování ovládací jednotky se spínací jednotkou
Spárování umožňuje přenos informací mezi ovládací a spínací jednotkou.
K nastavení se používá automatické spárování („self-learning“) pomocí tlačítka „ID“.
Upozornění: Při párování dvou a více přijímačů je nutné aktivovat párovací režim u všech přijímačů zároveň!
- Vložte baterie 2× 1,5 V AA do ovládací jednotky (při vkládání dejte pozor na správnou polaritu baterií). Používejte pouze alkalické baterie, ne nabíjecí.
- Připojte správně spínací jednotku ke zdroji napětí a stiskněte dlouze tlačítko „ID“, začne blikat horní červená dioda.
Do 10 sekund stiskněte dlouze tlačítko podsvícení displeje ( 🍼 ) na ovládací jed- notce.
Dojde k automatickému spárování obou jednotek, bude zobrazena ikona LED dioda na spínací jednotce přestane blikat a zhasne.
Pokud nedojde ke spárování obou jednotek, bude ikona •) blikat.
Testování bezdrátové komunikace mezi jednotkami
- Tlačítkem ▲ zvolte hodnotu teploty o několik stupňů vyšší, než je současná pokojová teplota.
- Vyčkejte cca 10 sekund nebo potvrďte stiskem tlačítka /
- Rozsvítí se červená LED dioda na spínací jednotce.
- Pokud se LED dioda nerozsvítí, přemístěte ovládací jednotku blíže ke spínací jednotce. Stiskněte tlačítko ▼pro nastavení hodnoty tak, aby byla nižší, než je teplota pokojová – musí dojít k vypnutí přijímače.
- Zopakujte kroky 1 až 4.
Dosah mezi ovládací a spínací jednotkou je max. 100 m v otevřeném prostoru. Ve vnitřních prostorách se může dosah zmenšit z důvodu blokování signálu stěnami a jinými překážkami.
- Po provedení testování stiskněte tlačítko „RESET“.
Vymazání paměti (kódu) spárovaných jednotek
Pokud potřebujete vymazat párovací kód mezi ovládací a spínací jednotkou, postupujte podle následujících pokynů. Stiskněte dlouze tlačítko „ID“ na spínací jednotce, rozbliká se červená LED dioda. Do 10 sekund stiskněte znovu krátce tlačítko „ID“. Červená LED dioda přestane blikat a zhasne. Párovací kód je vymazán.
Montáž spínací jednotky na zed'
- Sejměte zadní část krytu spínací jednotky.
- Označte si pozice děr.
-
Vyvrtejte dvě díry, opatrně do nich vložte plastové hmoždinky a dvěma šrouby přichytněte zadní část krytu spínací jednotky.
-
Připojte dráty do označených svorek dle schéma zapojení.
-
Instalaci dokončete nasazením spínací jednotky na přichycenou zadní část krytu.

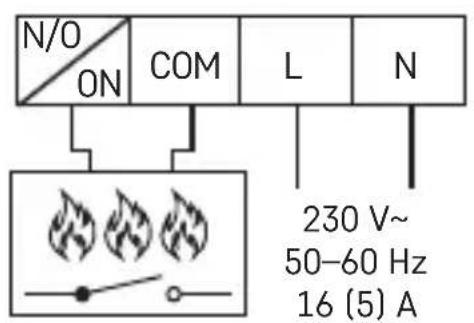

Schéma zapojení
Termostat P56110T lze používat s jakýmkoliv jednostupňovým topným či klimatizačním systémem.
L – připojení napájení 230 V AC
N – nulovací vodič


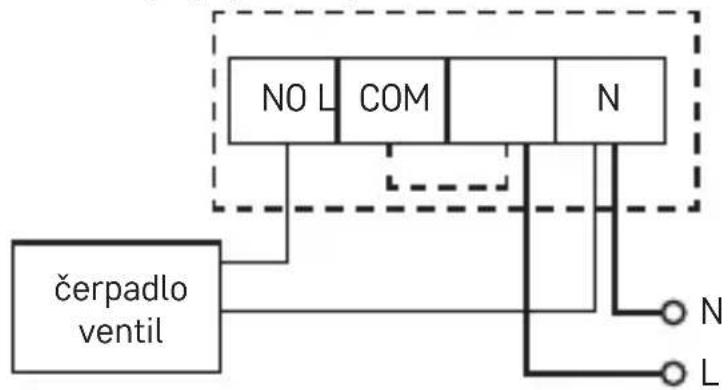

Schéma připojení čerpadla/motorizovaného ventilu


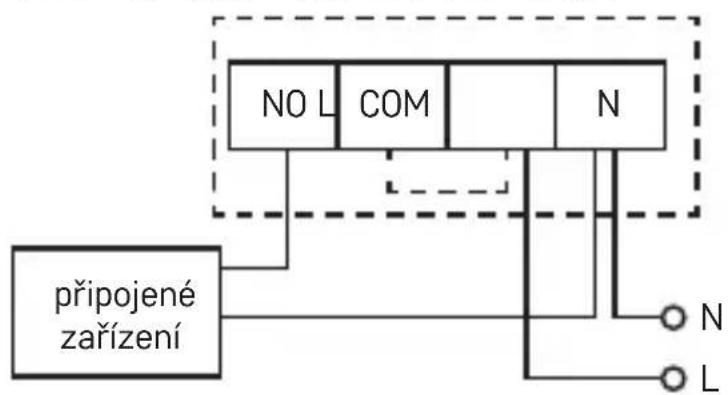

Schéma připojení podlahového vytápění


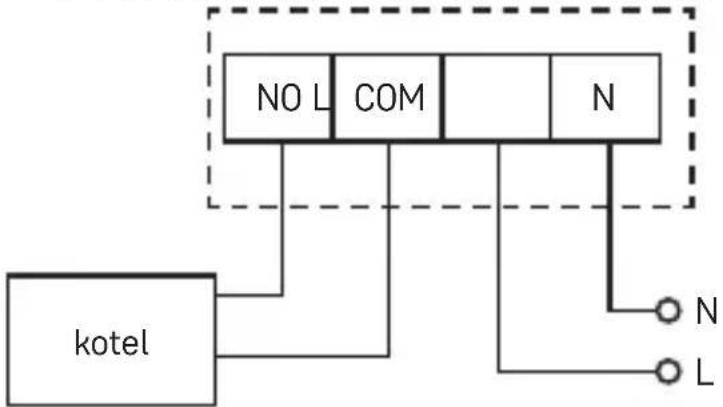

Schéma připojení kotle (beznapět'ové spínání)
- Předinstalovaná drátová spojka mezi COM a L nebude zapojena.

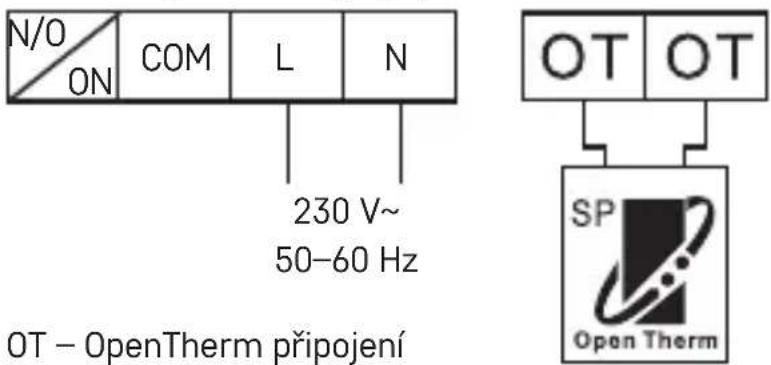

Schéma OpenTherm připojení
Výrobek je navržen tak, aby při vhodném zacházení spolehlivě sloužil řadu let. Zde je několik rad pro správnou obsluhu:
- Než začnete s výrobkem pracovat, pozorně si pročtěte uživatelský manuál.
- Nevystavujte výrobek přímému slunečnímu světlu, extrémnímu chladu a vlhku a náhlým změnám teploty. Snížilo by to přesnost snímání.
- Neumist'ujte výrobek do míst náchylných k vibracím a otrésům – mohou způsobit jeho poškození.
- Nevystavujte výrobek nadměrnému tlaku, nárazům, prachu, vysoké teplotě nebo vlhkosti – mohou způsobit poruchu funkčnosti výrobku, kratší energetickou výdrž, poškození baterií a deformaci plastových částí.
- Nevystavujte výrobek dešti ani vlhku, kapající a stříkající vodě.
- Neumist'ujte na výrobek žádné zdroje otevřeného ohně, např. zapálenou svíčku apod.
- Neumistujte výrobek na místa, kde není zajištěno dostatečné proudění vzduchu.
- Nevsunujte do větracích otvorů výrobku žádné předměty.
- Nezasahujte do vnitřních elektrických obvodů výrobku – můžete jej poškodit a automaticky tím ukončit platnost záruky.
- Výrobek by měl opravovat pouze kvalifikovaný odborník.
- K čištění používejte mírně navlhčený jemný hadřík. Nepoužívejte rozpouštědla ani čistící přípravky – mohly by poškrábat plastové části a narušit elektrické obvody.
- Výrobek neponořujte do vody ani jiných kapalin.
- Při poškození nebo vadě výrobku neprovádějte žádné opravy sami. Předejte jej k opravě do prodejny, kde jste jej zakoupili.
- Tento přístroj není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání přístroje, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití tohoto přístroje osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou s přístrojem hrát.

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou prosakovat do podzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví.
Tímto EMOS spol. s r. o. prohlašuje, že typ rádiového zařízení P56110TR je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na těchto internetových stránkách http://www.emos.eu/download.
Zařízení lze provozovat na základě všeobecného oprávnění č. V0-R/10/07.2021-8 v platném znění.
SK | Bezdrôtový prijímač
Rozmery a hmotnost: spínacia jednotka: 37 × 115 × 91 mm; 150 g
Ovládacia (prenosná) jednotka
(pozri obr. 1)
1 – hlavný spínač
2 – párovacie tlačidlo
3 – LED indikátory
LED indikátory (diódy)
Spárovanie ovládacej jednotky so spínacou jednotkou
K nastaveniu sa používa automatické spárovanie („self-learning“) pomocou tlačidla „ID“.
-
Vložte batérie 2× 1,5 V AA do ovládacej jednotky (pri vkladaní dajte pozor na správnu polaritu batérií). Používajte jedine alkalické batérie, nie nabíjacie.
-
Pripojte správne spínaciu jednotku ku zdroju napätia a stlačením dlhšie podržte tlačidlo „ID“, začne blikat’ horná červená dióda.
- Po prevedení testovania stlačte tlačidlo „RESET“.
Montáž spínacej jednotky na stenu

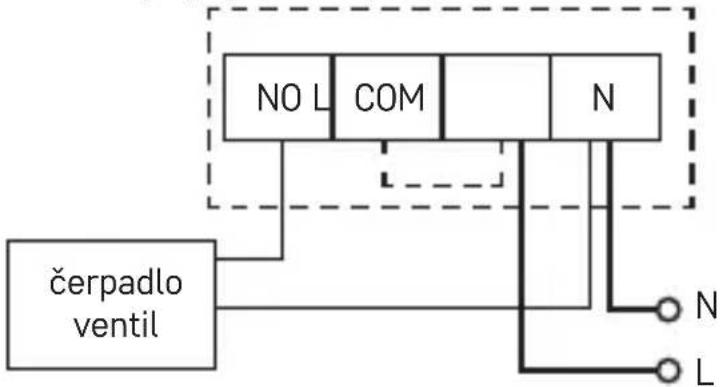

Schéma pripojenia čerpadla/motorizovaného ventilu


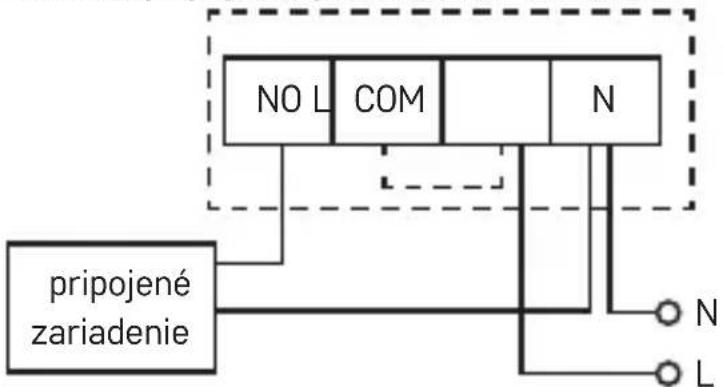

Schéma pripojenia podlahového kúrenia


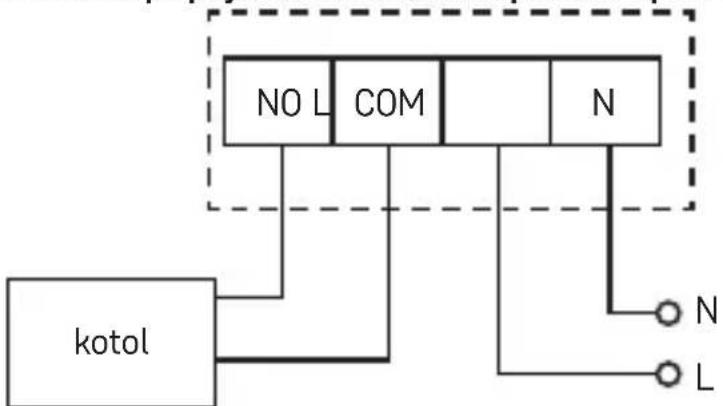

Schéma pripojenia kotla (beznapät'ové spínanie)
Starostlivost' a údržba
- Nevystavujte výrobok priamemu slnečnému svetlu, extrémnemu chladu a vlhku a náhlym zmenám teploty. Znížilo by to presnost' snímania.
- Výrobok by mal opravovat' jedine kvalifikovaný odborník.
