MANUAL DE UTILIZARE P5611OTR Emos

• Înainte de prima utilizare citiţi cu atenţie manualul de utilizare a termostatului, precum și a cazanului sau instalaţiei de climatizare.

• Înainte de instalarea termostatului deconectaţi alimentarea cu curent electric!

• Recomandăm ca instalarea să e făcută de un lucrător calicat!

• La instalare respectaţi normele prescrise.

• Instrucțiuni mai detaliate aați în manualul termostatului P5611OT. SPECIFICAȚII Sarcina conectată: max. 230 V AC; 16 A pentru sarcină rezistivă; 5 A pentru sarcină inductivă Temperatura de funcționare: 0°C la 40°C Temperatura de depozitare: -10°C la 60°C Interconexiunea unităţilor: cu ajutorul semnalului radio 868 MHz, 25 mW e.r.p. max. Capacitatea de asociere: maxim 6 receptoare Alimentarea: unitatea de cuplare (receptor) 230 V AC/50 Hz Dimensiuni şi greutate: unitatea de cuplare: 37 × 115 × 91 mm; 150 g Unitate de comandă (mobilă) (vezi ilustr. 1) 1 – zi din săptămână 2 – așarea orei 3 – regim confortabil 4 – regim economic 5 – comandă manuală 6 – presetarea programelor 7 – funcționare confortabilă/eco- nomică 8 – buton „ÎN SUS“ 9 – setarea orei 10 – setarea programului 11 – simbolul comunicării fără r50 12 – temperatura setată 13 – indicator îngheț 14 – indicator funcționare 15 – indicatorul stării bateriilor 16 – așarea temperaturii de cameră actuale 17 – așarea prolului zilei 18 – buton „ÎN JOS“ 19 – setarea temperaturii 20 – iluminare ecran 21 – RESET aparat Înlăturarea capacului din spate al unității de comandă (vezi ilustr. 2)

1. Apăsați cu o șurubelniță și țineți siguranța interioară.

2. Îndepărtați capacul din față.

Unitate de cuplare (vezi ilustr. 3) 1 – comutator principal 2 – buton de asociere 3 – indicatoare LED Indicatoare LED (diode)

• LED-ul albastru semnalizează alimentarea unității de cuplare din rețeaua de ali- mentare de 230 V AC. Dacă unitatea nu este conectată la alimentare ori dacă comu- tatorul principal este în poziția oprit (OFF), indicatorul LED albastru nu luminează.

• LED-ul roșu luminează pe durata conectării dispozitivului de încălzire/climatizare. Comutatorul principal Dacă sistemul de încălzire/climatizare nu este în funcțiune timp mai îndelungat, recomandăm deconectarea unității de cuplare (comutatorul principal în poziția OFF). INSTALARE Asocierea unității de comandă cu unitatea de cuplare Asocierea facilitează transmisia informaţiilor între unitatea de comandă şi cea de cuplare. Pentru setare se folosește asocierea automată (self-learning) cu ajutorul butonului „ID“. Mențiune: La asocierea a două și mai multe receptoare este necesară activarea concomitentă a modului de asociere la toate receptoare!

1. Introduceți bateriile 2× 1,5 V AA în unitatea de comandă (la introducere respectați

polaritatea corectă a bateriilor). Folosiți doar baterii alcaline, nu reîncărcabile.

2. Racordați corect unitatea de cuplare la sursa de curent și apăsați lung butonul

„ID“, începe să clipească dioda de sus roșie. În 10 secunde apăsați lung butonul de iluminare a ecranului ( ) pe unitatea de comandă. Intervine asocierea automată a ambelor unități, va așat simbolul . Dioda LED roșie pe unitatea de cuplare nu clipește și se stinge. Dacă nu intervine asocierea ambelor unități, va clipi simbolul

Testarea comunicaţiei fără r dintre unităţi

1. Cu butonul selectaţi valoarea temperaturii cu câteva grade mai mare decât

temperatura de cameră actuală.

2. Aşteptaţi cca 10 secunde sau conrmați apăsând butonul

3. Se aprinde dioda LED roșie pe unitatea de cuplare.

4. Dacă dioda LED nu se aprinde, mutaţi unitatea de comandă mai aproape de unita-

tea de cuplare. Apăsaţi butonul pentru reglarea temperaturii astfel, să e mai scăzută decât temperatura de cameră – trebuie să intervină oprirea receptorului.

5. Repetaţi paşii 1 la 4.

Raza de acţiune dintre unitatea de comandă şi cea de cuplare în spaţiu deschis este de max. 100 m. În spaţii interioare raza de acţiune poate să scadă din cauza blocării semnalului de pereţi sau alte piedici.

6. După efectuarea testării apăsaţi butonul „RESET“.

Radierea memoriei (codului) unităților asociate Dacă este necesară radierea codului de asociere între unitatea de comandă și cea de cuplare, procedați conform următoarelor indicații. Apăsați lung butonul „ID“ pe unitatea de cuplare, începe să clipească dioda LED roșie. În 10 secunde reapăsați scurt butonul „ID“. Dioda LED roșie nu mai clipește și se stinge. Codul de asociere este radiat. Montajul unităţii de cuplare pe perete

1. Îndepărtaţi partea din spate a capacului unităţii de cuplare.

2. Marcaţi poziţia găurilor.

3. Faceţi două găuri, cu atenţie introduceţi în ele două dibluri de plastic şi cu două

şuruburi xaţi partea din spate a carcasei unităţii de cuplare.

4. Conectaţi rele în bornele marcate conform schemei de racordare.

5. Încheiaţi instalaţia, xând unitatea de cuplare pe partea din spate a carcasei.

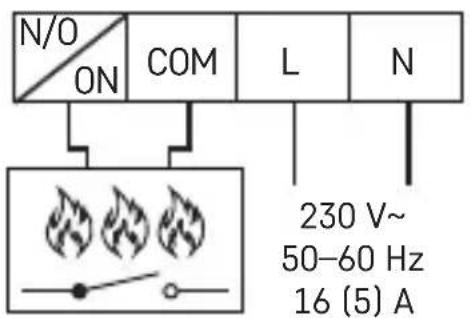

Schema de racordare Termostatul P5611OT poate folosit cu orice sistem de încălzire sau de climatizare unietajat. NO – contactul de cuplat COM – contactul comutatorului L – racordarea alimentării 230 V AC N – conductor nul N/O

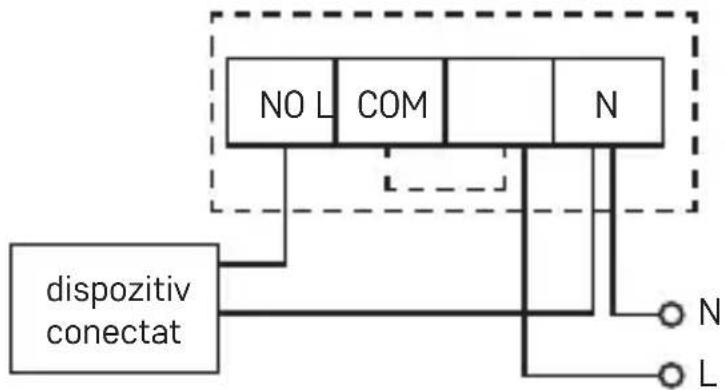

Schema de conectare a incălzirii în pardoseală COM dispozitiv conectat NO L

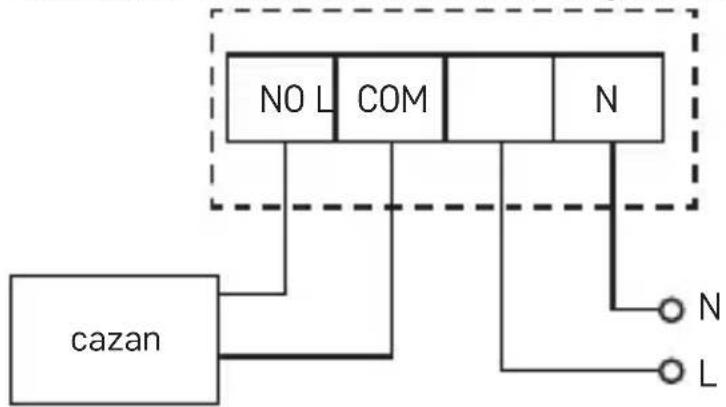

Schema de conectare a cazanului (cuplare fără tensiune) COM cazan NO L

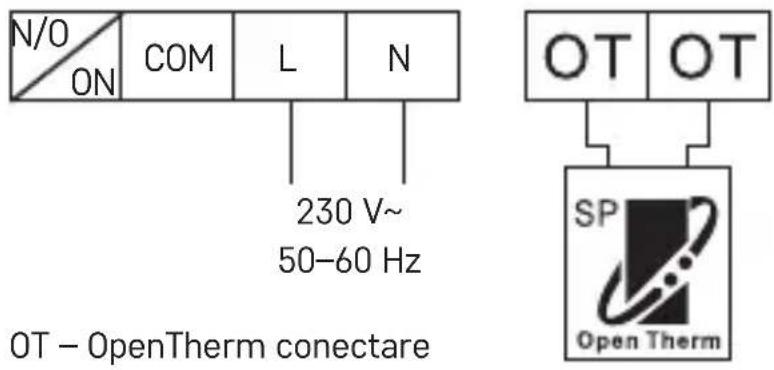

• Conductorul de legătură preinstalat între COM și L nu va conectat.53 Schema de conectare OpenTherm N/O

COM 230 V~ 50–60 Hz L N OT – OpenTherm conectare Grija şi întreţinerea Produsul este proiectat astfel, ca la o manipulare adecvată să funcţioneze corect ani îndelungaţi. Iată câteva recomandări pentru o manipulare corectă:

• Înainte de folosirea produsului, citiţi cu atenţie manualul de utilizare.

• Nu expuneţi produsul la lumina directă a soarelui, temperatură şi umiditate extremă şi la variaţii bruşte de temperatură. S-ar diminua precizia detectării.

• Nu amplasaţi produsul în locuri expuse vibraţiilor şi zguduiturilor – ar putea provoca deteriorarea lui.

• Nu expuneţi produsul la presiune excesivă, izbituri, praf, temperatură sau umiditate extremă – ar putea provoca defectarea funcţionalităţii produsului, scurtarea auto- nomiei energetice, deteriorarea bateriilor şi deformarea componentelor de plastic.

• Nu expuneţi produsul la ploaie nici umiditate, stropi sau jeturi de apă.

• Pe produs nu aşezaţi surse de foc deschis, de ex. lumânare aprinsă etc.

• Nu amplasaţi produsul în locuri fără ux de aer îndestulător.

• Nu introduceţi în oriciile de aerisire niciun fel de obiecte.

• Nu interveniţi la circuitele electrice interne ale produsului – aceasta ar putea provoca deteriorarea lui şi încetarea automată a valabilităţii garanţiei.

• Produsul trebuie reparat doar de un specialist calicat.

• La curăţare folosiţi cârpă nă şi umedă. Nu folosiţi diluanţi nici detergenţi – ar putea zgâria părţile de plastic şi întrerupe circuitele electrice.

• Nu scufundaţi produsul în apă sau în alte lichide.

• În caz de deteriorare sau defectare a produsului nu efectuaţi singuri niciun fel de reparaţii. Predaţi-l spre reparare la magazinul în care l-aţi procurat.

• Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) a căror capacitate zică, senzorială sau mentală, ori experienţa şi cunoştinţele insuciente împiedică utilizarea aparatului în siguranţă, dacă nu vor supravegheate sau dacă nu au fost instruite privind utilizarea aparatului de către persoana responsabilă de securitatea acestora. Trebuie asigurată supravegherea copiilor, pentru a se împiedica joaca lor cu acest aparat.54 Nu aruncaţi consumatorii electrici la deşeuri comunale nesortate, folosiţi baze- le de recepţie a deşeurilor sortate. Pentru informaţii actuale privind bazele de recepţie contactaţi organele locale. Dacă consumatorii electrici sunt depozitaţi la stocuri de deşeuri comunale, substanţele periculoase se pot in ltra în apele sub- terane şi pot să ajungă în lanţul alimentar, periclitând sănătatea şi confortul dumnea- voastră. Prin prezenta, EMOS spol. s r. o. declară că tipul de echipamente radio P5611OTR este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de confor- mitate este disponibil la următoarea adresă internet: http://www.emos.eu/download. LT | Belaidis imtuvas Sukurtas P5611OT belaidžiam termostatui. Svarbu
