Produkto tipas	Belaidžio termostato imtuvas
Prekės ženklas	Emos
Modelis	P5611OTR
Matmenys (perjungimo įrenginys)	37 × 115 × 91 mm
Svoris (perjungimo įrenginys)	150 g
Maitinimas	230 V AC / 50 Hz
Didžiausia perjungiama apkrova	230 V AC; 16 A (varžinė), 5 A (indukcinė)
Darbo temperatūra	0 °C iki 40 °C
Laikymo temperatūra	-10 °C iki 60 °C
Radijo dažnis	868 MHz, didžiausia 25 mW e.r.p.
Poravimo talpa	Iki 6 imtuvų
Atvirų erdvių veikimo atstumas	Iki 100 m
Pagrindinės funkcijos	Automatinis poravimas, ryšio testavimas, atminties ištrynimas
Priežiūra ir valymas	Švelniai drėgna šluoste; nenaudoti tirpiklių
Saugumas	Prieš montavimą išjunkite maitinimą; nelaikykite lauke; neatidarykite; remontą atlikite kvalifikuotas specialistas
Suderinamumas	Belaidis termostatas P56110T
Baterijų tipas (valdymo įrenginys)	2 AA 1,5 V baterijos (šarminės, neįkraunamos)

Dažnai užduodami klausimai - P5611OTR Emos

Kaip susieti valdymo įrenginį su imtuvu P5611OTR?

Įdėkite 2 AA baterijas į valdymo įrenginį. Prijunkite perjungimo įrenginį prie įtampos šaltinio ir laikykite nuspaudę ID mygtuką, kol raudonas LED indikatorius pradės mirksėti. Per 10 sekundžių ilgai paspauskite valdymo įrenginio foninio apšvietimo mygtuką (●). Abu įrenginiai susijungs automatiškai. Raudonas indikatorius užges ir pasirodys •) piktograma.

Kaip patikrinti belaidį ryšį tarp įrenginių?

Naudodami mygtuką ▲ pasirinkite keliais laipsniais aukštesnę nei kambario temperatūrą. Palaukite 10 sekundžių arba paspauskite mygtuką / patvirtinimui. Perjungimo įrenginio raudonas LED indikatorius turi užsidegti. Norėdami išjungti, nustatykite žemesnę nei kambario temperatūrą. Jei indikatorius neužsidega, priartinkite įrenginius.

Kaip ištrinti poravimo kodą?

Laikykite nuspaudę perjungimo įrenginio ID mygtuką, kol raudonas LED indikatorius pradės mirksėti. Per 10 sekundžių trumpai dar kartą paspauskite ID mygtuką. Indikatorius nustos mirksėti ir užges, taip ištrinant poravimo kodą.

Ką reiškia imtuvo LED indikatoriai?

Mėlynas indikatorius rodo, kad perjungimo įrenginys maitinamas 230 V AC. Raudonas indikatorius užsidega, kai šildymo/vėsinimo įrenginys yra įjungtas. Jei mėlynas indikatorius išjungtas, įrenginys nėra maitinamas arba pagrindinis jungiklis yra OFF padėtyje.

Koks maksimalus atstumas tarp valdymo įrenginio ir imtuvo?

Atviroje erdvėje maksimalus atstumas yra 100 metrų. Viduje jis gali būti sumažintas dėl sienų ar kitų kliūčių.

Kaip sumontuoti imtuvą ant sienos?

Nuimkite perjungimo įrenginio korpuso galinę dalį. Pažymėkite ir išgręžkite dvi skyles, įstatykite kaiščius ir pritvirtinkite galinę dalį dviem varžtais. Prijunkite laidus prie gnybtų pagal prijungimo schemą, tada uždėkite perjungimo įrenginį ant pritvirtinto korpuso.

Kokio tipo baterijas naudoti valdymo įrenginiui?

Naudokite tik AA 1,5 V šarmines baterijas. Nenaudokite įkraunamų baterijų.

Ką daryti, jei poravimas tarp įrenginių nepavyksta?

Patikrinkite, ar baterijos įdėtos teisingai ir ar perjungimo įrenginys maitinamas. Įsitikinkite, kad poravimo režimas įjungtas visuose imtuvuose, jei poruojate keletą. Jei piktograma •) mirksi, pakartokite poravimo procedūrą.

Kaip valyti prietaisą?

Naudokite švelniai drėgną šluostę prietaisui valyti. Nenaudokite tirpiklių ar agresyvių valymo priemonių, kurios gali subraižyti plastikines dalis ar pažeisti grandines.

Kokios svarbios saugumo priemonės?

Prieš montavimą išjunkite elektros maitinimą. Montavimą turi atlikti kvalifikuotas asmuo. Nelaikykite prietaiso lauke, neapsaugokite nuo drėgmės, aukštos temperatūros ar smūgių. Neatidarykite prietaiso ir nebandykite jo taisyti patys; patikėkite tai specialistui.

NAUDOJIMO INSTRUKCIJA P5611OTR Emos

18 – przycisk „NA DÓŁ“

Sukurtas P56110T belaidžiam termostatui.

Svarbu

• Prieš naudodami pirmą kartą, atidžiai perskaitykite termostato bei katilo arba oro kondicionavimo įrangos naudojimo instrukciją.
• Prieš montuodami termostatą, išjunkite maitinimą!
• Irangą montuoti gali tik kvalifikuotas asmuo!
• Montuodami laikykitės nustatytų standartų.
• Išsamesnes instrukcijas rasite P56110T termostato naudotojo vadove.

SPECIFIKACIJOS

Apkrova: ne daugiau kaip 230 V KS; 16 A varžinė apkrova; 5 A induktyvioji apkrova Darbinė temperatūra: nuo 0 °C iki 40 °C

Laikymo temperatūra: nuo -10 °C iki 60 °C

Bloku tarpusavio ryšys: naudojant 868 Mhz radijo signalą, ne daugiau kaip 25 mW e. r. p.

Susiejimo galimybė: iki 6 imtuvų

Maitinimo šaltinis: perjungimo blokas (imtuvas) 230 V KS, 50 Hz

Matmenys ir svoris: perjungimo bloko: 37 × 115 × 91 mm; 150 g

Valdymo (nešiojamasis) blokas

(vezi ilustr. 1)

1 – savaitès diena
2 - laikrodis
3 – komforto režimas
4 – ekonomiškas režimas
5 – rankinis valdymas
6 – užprogramuotas nustatymas
7 – komforto (ekonomiško režimo) jungiklis
8 – mygtukas AUKŠTYN
9 – keisti laikrodj
10 – keisti programą
11 – belaidžio ryšio piktograma
12 – temperatūros nustatymas
13 – šalčio indikacija
14 – veikimo būsenos simbolis
15 – baterijos büsenos indikacija
16 – dabartinė patalpos temperatūra
17 – dienos profilis

18 – mygtukas ŽEMYN

19 – keisti temperatūrą

21 - ATKÜRIMAS

Valdymo bloko galinio dangtelio nuémimas

(vezi ilustr. 2)

1. Atsuktuvu jspauskite ir prilaikykite viduje esanti fiksatorių.
2. Nuimkite priekinį dangtelį.

Perjungimo blokas

(vezi ilustr. 3)

1 – pagrindinis jungiklis
2 – susiejimo mygtukas
3 – šviesos diody indikatoriai

Šviesos diody indikatoriai

• Mėlynas šviesos diodas rodo, kad perjungimo blokas maitinamas 230 V KS. Jei blokas neprijungtas prie maitinimo šaltinio arba pagrindinis jungiklis yra IŠJUNGTAS, mėlynas šviesos diodas nešviečia.
• Raudonas šviesos diodas šviečia, kai šildymo (oro kondicionavimo) sistema jjungta.

Pagrindinis jungiklis

Jei šildymo (oro kondicionavimo) sistema ilgą laiką nenaudojama, rekomenduojama išjungti perjungimo bloką (pagrindinio jungiklio padėtį nustatykite, kad būtų IŠJUNGTA).

MONTAVIMAS

Valdymo bloko susiejimas su perjungimo bloku

Susiejus galima perduoti informaciją tarp valdymo bloko ir perjungimo bloko.

Blokai susiejami automatiškai (savaime) nuspaudus mygtuką „ID“.

Dèmesio! Susiejant du ar daugiau imtuvų, reikia vienu metu aktyvinti visų imtuvų susiejimo režimą.

1. Idėkite 2× 1,5 V AA baterijas i valdymo bloką (atsižvelkite i baterijų poliškumą). Naudokite tik šarmines baterijas, nenaudokite jkraunamų.
2. Perjungimo bloką teisingai prijunkite prie maitinimo šaltinio, tada nuspauskite ir palaikykite nuspaustą mygtuką „ID“. Pradės mirksėti viršuje esantis raudonas šviesos diodas.

Per 10 sekundžių valdymo bloke nuspauskite ir ilgai palaikykite nuspaustą ekrano apšvietimo mygtuką ( ).

Abu blokai automatiškai susisies ir bus rodomas simbolis bloko šviesos diodas nustos mirksėti ir užges.

•). Raudonas perjungimo

Jei blokų susieti nepavyks, mirksės piktograma •).

Belaidžio ryšio tarp blokų tikrinimas

1. Mygtuku ▲ nustatykite temperatūrą, keliais laipsniais aukštesnę už dabartinę kambario temperatūrą.
2. Palaukite apie 10 sekundžių arba nuspauskite mygtuką /
3. Užsidegs perjungimo bloko raudona šviesos diodo lemputė.
4. Jei lemputė neužsidega, valdymo bloką įrenkite arčiau perjungimo bloko. Nuspauskite mygtuką ▼kad nustatytumėte vertę, kuri yra mažesnė nei patalpos temperatūra, – imtuvas turi išsijungti.
5. Pakartokite 1–4 žingsnius.
   Didžiausias atstumas tarp valdymo bloko ir perjungimo bloko yra 100 m atviroje vietoje. Atstumas gali būti mažesnis patalpų viduje, nes signalą blokuoja sienos ir kitos kliūtys.
6. Baigę bandymą nuspauskite mygtuką „ATKURTI”.

Kaip ištrinti susietų blokų atmintį (kodą)

Norėdami ištrinti valdymo ir perjungimo blokų naudojamą susiejimo kodą, sekite toliau pateiktus nurodymus. Nuspauskite ir palaikykite nuspaustą perjungimo bloko mygtuką „ID“, kad pradėtų mirksėti raudonas šviesos diodas. Per 10 sekundžių dar kartą spustelėkite mygtuką „ID“. Raudonas šviesos diodas nestos mirksėti ir užges. Susiejimo kodas pašalintas.

Perjungimo bloko montavimas ant sienos

1. Nuimkite perjungimo bloko galinį dangtelį.
2. Pažymėkite skylių vietas.
3. Išgręžkite dvi skyles, atsargiai jkiškite j jas plastikinius sienoms skirtus kaiščius ir dviem varžtais pritvirtinkite galinį perjungimo bloko dangtelį.
4. Prijunkite laidus prie pažymėtų gnybtų pagal laidų schemą.
5. Užbaikite montavimą pritvirtindami perjungimo bloką prie jau pritvirtinto galinio dangtelio.

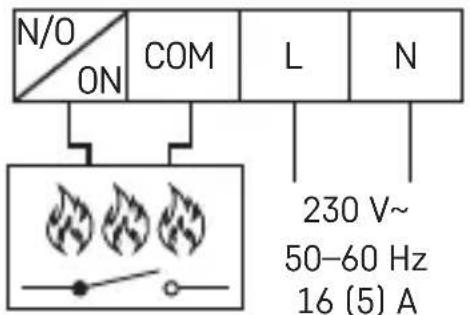

Montavimo schema

P56110T termostatą galima naudoti su bet kuria vienos pakopos šildymo ar oro kondicionavimo sistema.

NO – perjungiamas kontaktas

COM – jungikliui skirtas kontaktas

L - 230 V kintamosios srovės maitinimo jungtis

N – neutralus laidininkas

N/O ON COM L N 230 V~ 50-60 Hz 16 (5) A

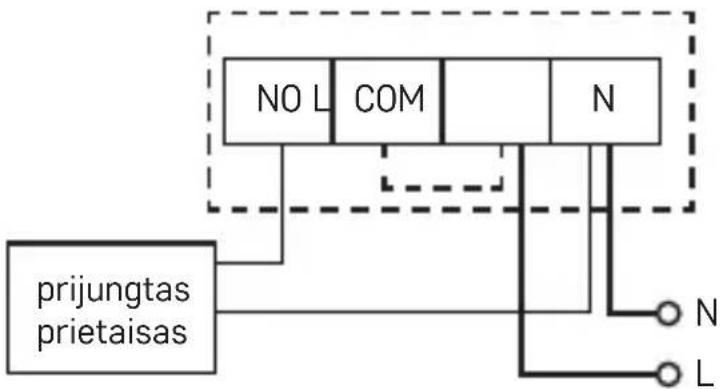

Grindų šildymo laidų schema


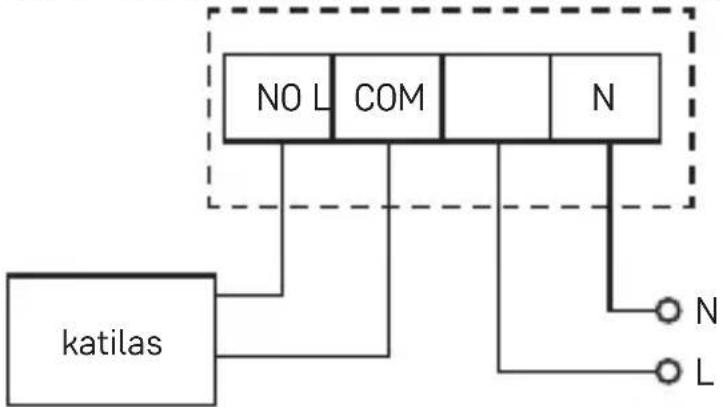

Katilo laidų schema (nulinės įtampos perjungimas)

- Iš anksto jrengta laidų jungtis tarp COM ir L nebus prijungta.

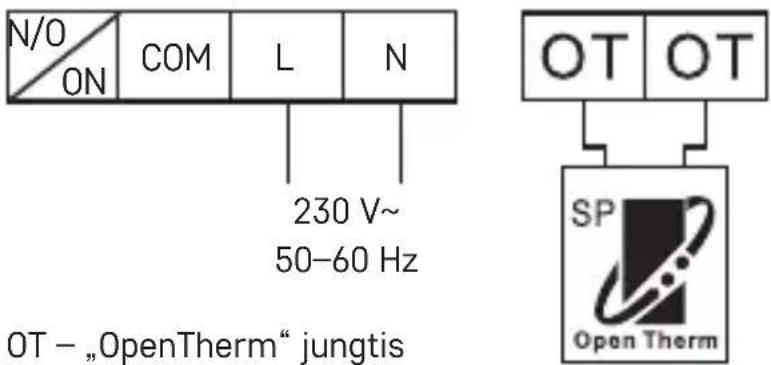

„OpenTherm“ prijungimo schema

N/O ON COM L N 230 V~ 50-60 Hz OT - „OpenTherm" jungtis OT OT SP Open Therm

Techninė priežiūra ir eksploatacija

Tinkamai naudojamas šis gaminys patikimai veiks ne vienus metus. Štai keletas patarimų dėl tinkamo gaminio naudojimo:

- Idémiai perskaitykite naudotojo vadovą prieš naudodami ši gamini.

- Saugokite prietaisą nuo tiesioginių saulės spindulių, didelio šalčio, drėgmės ir staigių temperatūros pokyčių. Tai sumažintų matavimo tikslumą.

- Nedėkite gaminio vietose, kuriose jaučiama vibracija ar smūgiai, mat tai gali ji pažeisti.

- Saugokite gaminj nuo didelès jėgos poveikio, smūgių, dulkių, aukštos temperatūros arba drėgmės, kurie gali ji sugadinti, gali sutrumpėti baterijos veikimas arba ji gali sugesti, plastikinės dalys gali deformuotis.

- Saugokite gaminj nuo lietaus arba didelės drėgmės, vandens lašų ar purslu.

- Nepalikite jo netoli atviros liepsnos šaltinių, pvz., degančios žvakės ar kt.

- Neděkite gaminio nepakankamai védinamose vietose.

- Nedėkite jokių objektų i prietaiso vėdinimo angas.

- Nelieskite gaminio vidaus elektros grandinių, nes kyla grėsmė pažeisti gaminį ir savaime netekti garantijos.

- Prietaisą remontuoti gali tik kvalifikuotas specialistas.

• Gaminj valykite šiek tiek drėgnu minkštu audiniu. Nenaudokite tirpiklių ar valiklių, nes jie gali pakenkti plastikinėms dalims ir sukelti elektros grandinės dalių koroziją.
• Nenardinkite prietaiso j vandenj ar kitus skysčius.
• Patys neremontuokite sugedusio prietaiso ar radę jame defektą. Nuneškite jį remon-tuoti į parduotuvę, kurioje pirkote.
• Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus), turintiems fizinę, jutiminę arba protinę negalią, taip pat neturintiems patirties ir žinių, kurios reika- lingos saugiam naudojimui, nebent už tokių asmenų saugumą atsakingas asmuo juos prižiūri arba nurodo, kaip naudotis prietaisu. Visada prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su prietaisu.

Nemeskite kartu su buitinėmis atliekomis. Pristatykite į specialius rūšiuojamoms atliekoms skirtus surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų informaciją apie surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos medžiagos gali patekti į gruntinius van- denis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių sveikatai.

Aš, EMOS spol. s r. o. patvirtinu, kad radijo įrenginių tipas P56110TR atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: http://www.emos.eu/download.
