P5611OTR - Vastuvõtja Emos - Tasuta kasutusjuhend

Toote tüüp	Juhtmevaba termostaadi vastuvõtja
Bränd	Emos
Mudel	P5611OTR
Mõõtmed (lülitusseade)	37 × 115 × 91 mm
Kaal (lülitusseade)	150 g
Toiteallikas	230 V AC / 50 Hz
Maksimaalne lülituskoormus	230 V AC ; 16 A (takistuslik), 5 A (induktiivne)
Töötemperatuur	0 °C kuni 40 °C
Ladustamistemperatuur	-10 °C kuni 60 °C
Raadiosagedus	868 MHz, 25 mW e.r.p. max
Sidumisvõimsus	Kuni 6 vastuvõtjat
Ulatus vabas ruumis	Kuni 100 m
Peamised funktsioonid	Automaatne sidumine, sidetest, mälu kustutamine
Hooldus ja puhastamine	Kergelt niiske pehme lapp; ärge kasutage lahusteid
Ohutus	Enne paigaldamist lülitage vool välja; ärge jätke ilmastiku kätte; ärge avage; parandamine kvalifitseeritud spetsialisti poolt
Ühilduvus	Juhtmevaba termostaat P56110T
Patareide tüüp (juhtseade)	2 AA 1,5 V patareid (leelis, mitte laetavad)

Korduma kippuvad küsimused - P5611OTR Emos

Kuidas siduda juhtseade vastuvõtjaga P5611OTR?

Sisestage juhtseadmesse 2 AA patareid. Ühendage lülitusseade toiteallikaga ja hoidke ID nuppu all, kuni punane LED-tuli vilgub. 10 sekundi jooksul hoidke juhtseadme taustavalguse nuppu (●) all. Mõlemad seadmed siduvad automaatselt. Punane tuli kustub ja ilmub ikoon •).

Kuidas testida juhtmevaba sidet seadmete vahel?

Kasutage nuppu ▲, et valida toatemperatuurist mitme kraadi võrra kõrgem temperatuur. Oodake 10 sekundit või vajutage kinnitamiseks nuppu /. Lülitusseadme punane LED-tuli peaks süttima. Väljalülitamiseks seadke madalam temperatuur. Kui tuli ei sütti, viige seadmed lähemale.

Kuidas kustutada sidumiskoodi?

Hoidke lülitusseadme ID nuppu all, kuni punane LED-tuli vilgub. 10 sekundi jooksul vajutage lühidalt uuesti ID nuppu. Tuli lõpetab vilkumise ja kustub, kustutades sidumiskoodi.

Mida tähendavad vastuvõtja LED-tuled?

Sinine tuli näitab, et lülitusseade on toiteallikaga 230 V AC ühendatud. Punane tuli süttib, kui kütte-/jahutusseade on aktiveeritud. Kui sinine tuli ei põle, ei ole seade toiteallikaga ühendatud või pealüliti on OFF-asendis.

Milline on maksimaalne ulatus juhtseadme ja vastuvõtja vahel?

Vabas ruumis on maksimaalne ulatus 100 meetrit. Siseruumides võib see seinte või muude takistuste tõttu väheneda.

Kuidas paigaldada vastuvõtja seinale?

Eemaldage lülitusseadme korpuse tagumine osa. Märgistage ja puurige kaks auku, sisestage tüüblid ja kinnitage tagumine osa kahe kruviga. Ühendage juhtmed klemmidele vastavalt ühendusskeemile, seejärel asetage lülitusseade tagasi kinnitatud korpusele.

Milliseid patareisid kasutada juhtseadmes?

Kasutage ainult leelispatareisid tüüp AA 1,5 V. Ärge kasutage laetavaid patareisid.

Mida teha, kui seadmete sidumine ebaõnnestub?

Kontrollige, et patareid on õigesti sisestatud ja lülitusseade on toitega ühendatud. Veenduge, et sidumisrežiim on aktiveeritud kõigil vastuvõtjatel, kui sidute mitut. Kui ikoon •) vilgub, korrake sidumisprotseduuri.

Kuidas seadet puhastada?

Kasutage seadme puhastamiseks kergelt niisket pehmet lappi. Ärge kasutage lahusteid ega tugevaid puhastusvahendeid, mis võivad plastikosi kriimustada või vooluringe kahjustada.

Millised on olulised ohutusnõuded?

Enne paigaldamist lülitage vool välja. Paigaldus peab toimuma kvalifitseeritud isiku poolt. Ärge jätke seadet ilmastiku, niiskuse, kõrgete temperatuuride ega löökide kätte. Ärge avage seadet ega parandage seda ise; usaldage see spetsialistile.

KASUTUSJUHEND P5611OTR Emos

EE | Juhtmevaba vastuvõtja

Projekteeritud kasutamiseks P56110T juhtmevaba termostaadiga.

Oluline!

• Enne esmakordset kasutamist lugege hoolikalt termostaadi kasutusjuhendit, aga ka katla või kliimaseadme kasutusjuhendit.
• Enne termostaadi paigaldamist lülitage toide välja!
• Paigaldada tohib kvalifitseeritud spetsialist!
• Paigaldamise ajal pidage kinni ettenähtud normidest.
• Üksikasjalikumad juhised leiate P56110T juhtmevaba termostaadi juhendist.

KIRJELDUSED

Lülitatud koormus: max 230 V vahelduvvoolu; 16 A takistusliku koormuse korral; 5 A induktiivse koormuse korral

Töötemperatuur: 0 °C kuni 40 °C

Säilitustemperatuur: -10 °C kuni 60 °C

Võrkude ühendamine: 868 MHz raadiosignaali kaudu, efektiivne kiirgusvõimsus (effective radiated power, ERP) max 25 mW.

Ühendusvõime: kuni 6 vastuvõtjat

Toide: lülitusseade (vastuvõtja) 230 V vahelduvvoolu/50 Hz

Mõõtmed ja kaal: lülitusseade: 37 × 115 × 91 mm; 150 g

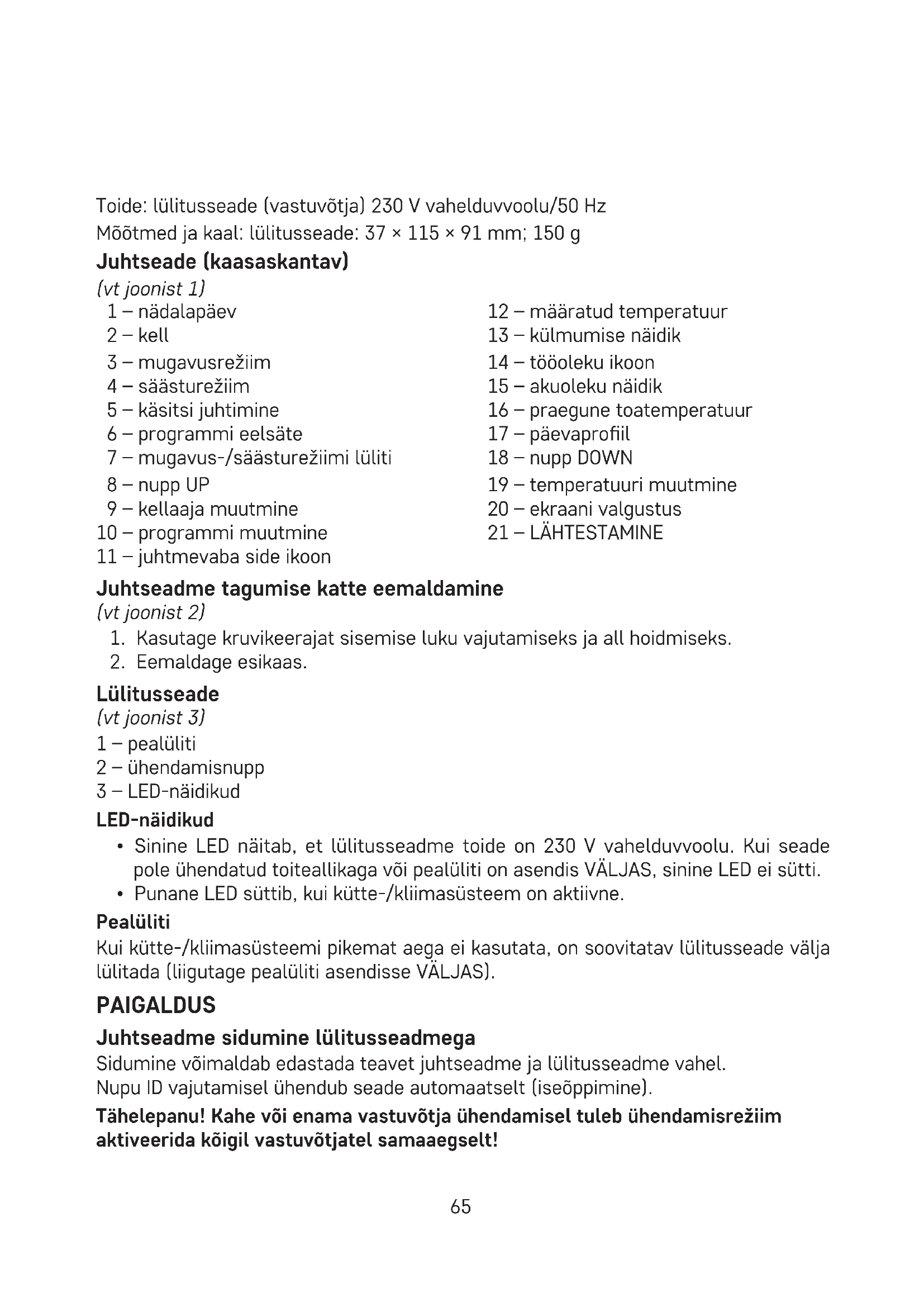

Juhtseade (kaasaskantav)

(vt joonist 1)

1 – nädalapäev	12 – määratud temperatuur
2 – kell	13 – külmumise näidik
3 – mugavusrežiim	14 – tööoleku ikoon
4 – säästurežiim	15 – akuoleku näidik
5 – käsitsi juhtimine	16 – praegune toatemperatuur
6 – programmi eelsäte	17 – päevaprofiil
7 – mugavus-/säästurežiimi lüliti	18 – nupp DOWN
8 – nupp UP	19 – temperatuuri muutmine
9 – kellaaja muutmine	20 – ekraani valgustus
10 – programmi muutmine	21 – LÄHTESTAMINE
1 – juhtmevaba side ikoon

Juhtseadme tagumise katte eemaldamine

(vt joonist 2)

1. Kasutage kruvikeerajat sisemise luku vajutamiseks ja all hoidmiseks.

2. Eemaldage esikaas.

Lülitusseade

(vt joonist 3)

1 – pealüliti

2 – ühendamisnupp

3 – LED-näidikud

LED-näidikud

• Sinine LED näitab, et lülitusseadme toide on 230 V vahelduvvoolu. Kui seade pole ühendatud toiteallikaga või pealüliti on asendis VÄLJAS, sinine LED ei sütti.
• Punane LED süttib, kui kütte-/kliimasüsteem on aktiivne.

Pealüliti

Kui kütte-/kliimasüsteemi pikemat aega ei kasutata, on soovitatav lülitusseade välja lülitada (liigutage pealüliti asendisse VÄLJAS).

PAIGALDUS

Juhtseadme sidumine lülitusseadmega

Sidumine võimaldab edastada teavet juhtseadme ja lülitusseadme vahel.

Nupu ID vajutamisel ühendub seade automaatselt (iseöppimine).

Tähelepanu! Kahe või enama vastuvõtja ühendamisel tuleb ühendamisrežiim aktiveerida kõigil vastuvõtjatel samaaegselt!

1. Paigaldage juhtseadmesse 2× 1,5 V AA patareid (veenduge, et patareide polaarsus oleks õige). Kasutage ainult leelispatareisid, mitte laetavaid.
2. Ühendage lülitusseade öigesti toiteallikaga ja vajutage ID-nupule ja hoidke seda all; ülemine punane LED hakkab vilkuma.

Hoidke 10 sekundit all juhtseadme ekraanivalgustuse nuppu (Mõlemad seadmed seotakse automaatselt ja kuvatakse ikoon punane LED lõpetab vilkumise ja kustub.

Lülitusseadme

Kui üksuste sidumine nurjub, siis hakkab ikoon •) vilkuma.

Seadmetevahelise juhtmevaba ühenduse testimine

1. Kasutage nuppu ▲et valida temperatuur, mis on mõne kraadi võrra kõrgem kui praegune toatemperatuur.
2. Oodake umbes 10 sekundit või vajutage nuppu /
3. Lülitusseadme punane LED süttib.
4. Kui LED ei sütti, liigutage juhtseade lülitusseadmele lähemale. Et seada ruumi temperatuurist madalam väärtus, vajutage nuppu ▼ vastuvõtja peab välja lülitama.
5. Korrake samme 1 kuni 4.

Juht- ja lülitusseadme vaheline maksimaalne kaugus on avatud ruumis 100 m. Vahemik võib siseruumides väheneda, kuna signaal peab läbima seinu ja muid takistusi.

1. Kui testimine on lõpetatud, vajutage nuppu RESET.

Seotud seadmete mälu (koodi) kustutamine

Juht- ja lülitusüksuse vahel kasutatava sidumiskoodi kustutamiseks järgige alltoodud juhiseid. Vajutage ja hoidke all lülitusseadme ID-nuppu; punane LED-märgutuli hakkab vilkuma. Vajutage 10 sekundi jooksul uuesti lühidalt ID-nuppu. Punane LED löpetab vilkumise ja kustub. Sidumiskood on kustutatud.

Lülitusseadme paigaldamine seinale

1. Eemaldage lülitusseadme tagumine kaas.
2. Märkige aukude asukohad.
3. Puurige kaks auku, sisestage neisse ettevaatlikult plastist tüüblid ja kasutage lülitusseadme tagakatte kinnitamiseks kahte kruvi.
4. Ühendage juhtmed märgistatud klemmidega vastavalt juhtmestiku skeemile.
5. Paigalduse löpetamiseks kinnitage lülitusseade paigaldatud tagakattele.

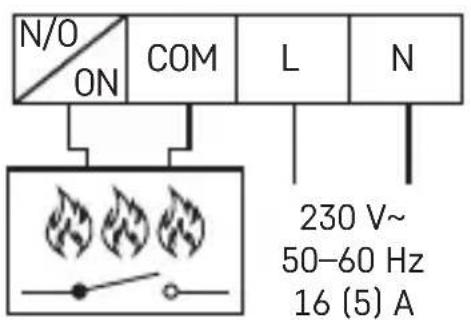

Juhtmestiku skeem

P56110T termostaati saab kasutada mis tahes üheastmelise kütte- või kliimaseadmega.

NO – lülituskontakt

COM – lüliti kontakt

L - 230 V vahelduvvoolu ühendus

N - neutraaljuht

N/O ON COM L N 230 V~ 50-60 Hz 16 (5) A

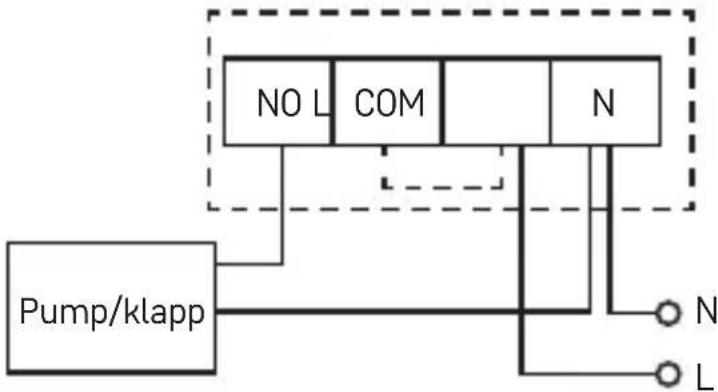

Pumba/motoriseeritud klapi ühendusskeem


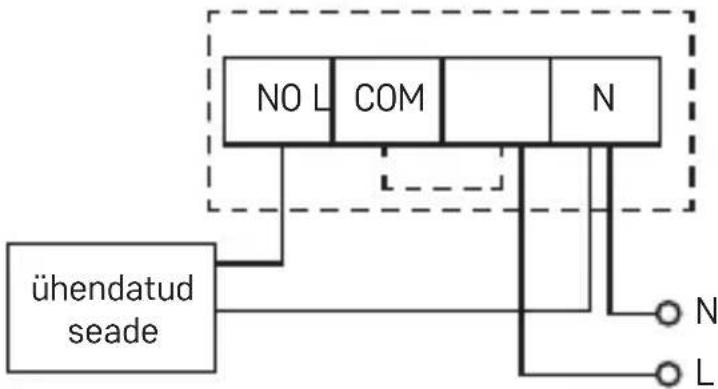

Pörandakütte ühendusskeem


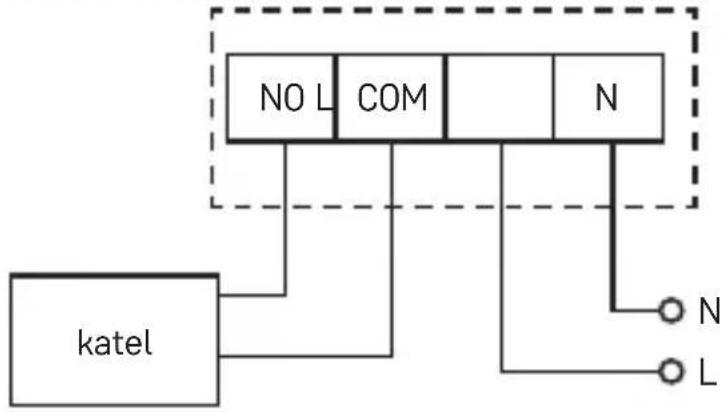

Katla ühendusskeem (pingevaba kommutatsioon)

- Eelnevalt paigaldatud sidestit COM-i ja L-i vahel ei ühendata.

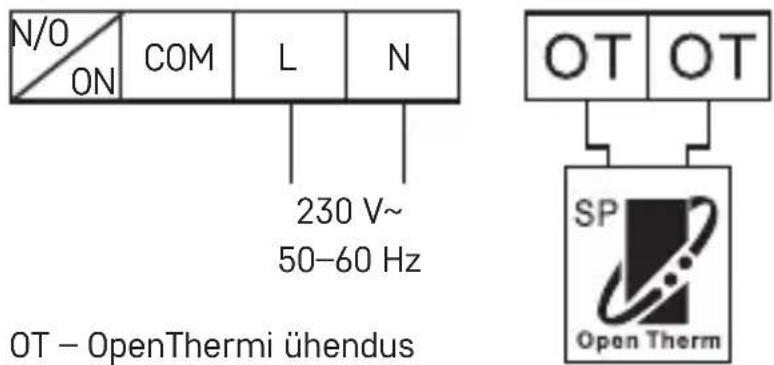

OpenThermi ühendusskeem

N/O ON COM L N 230 V~ 50-60 Hz OT - OpenThermi ühendus OT OT SP Open Therm

Korrashoid ja hooldamine

Toode on mõeldud nõuetekohasel kasutamisel töökindlalt toimima paljude aastate jooksul. Siin on mõned nõuanded nõuetekohaseks kasutamiseks:

• Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.
• Ärge asetage toodet otsese päikesevalguse, äärmise külma ega niiskuse kätte või äkiliste temperatuurimuutustega keskkonda. See vähendaks mõõtetäpsust.
• Ärge asetage toodet kohtadesse, kus on vibratsiooni- ja löögioht – need võivad põhjustada kahjustusi.
• Ärge laske tootel kokku puutuda liigse jõu, lõökide, tolmu, kõrge temperatuuri või niiskusega – need võivad põhjustada rikkeid, lühemat aku kasutusiga, patareide kahjustusi või plastosade deformeerumist.
• Ärge asetage toodet vihma kätte või väga niiskesse kohta, ega laske sel kokku puutuda veetilkade või -pritsmetega.
• Ärge asetage tootele avatud leegiallikaid, nt süüdatud kühnalt jne.
• Ärge asetage toodet ebapiisava öhuvooluga kohtadesse.
• Ärge sisestage esemeid toote öhutusavadesse.

• Ärge muutke toote sisemisi elektriahelaid – see võib toodet kahjustada ja tühistab automaatselt garantii.

• Toodet tohib parandada ainult kvalifitseeritud spetsialist.

• Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega puhastusvahendeid – need võivad plastikust osasid söövitada ja põhjustada elektriahelate korrosiooni.
• Årge kastke toodet vette või muudesse vedelikke.
• Toote kahjustuse või defekti korral ei tohi te seda ise remontida. Saate seda parandada poes, kust selle ostsite.
• Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, meeleoorganite või vaimsed puuded, või isikud, kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada, välja arvatud juhul kui see toimub järelevalve all või nende turvalisuse eest vastutav isik on neid ohututest tingimustest teavitanud. Lapsi tuleb alati jälgida, et nad ei saaks seadmega mängida.

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning mõjutada nii inimeste tervist.

Käesolevaga deklareerib EMOS spol. s r. o. et käesolev raadioseadme tüüp P56110TR vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: http://www.emos.eu/download.
