BEDIENUNGSANLEITUNG P5611OTR Emos

DE | Kabelloser Empfänger

Bestimmt für den kabellosen Thermostaten P56110T.

Wichtige Hinweise

• Lesen Sie sich vor dem ersten Gebrauch die Bedienungsanleitung für den Thermostat, aber auch für den Kessel oder die Klimaanlage aufmerksam durch.
• Schalten Sie vor der Installation die elektrische Stromzufuhr ab!
• Es wird empfohlen, die Installation von einem qualifizierten Mitarbeiter vornehmen zu lassen!
• Halten Sie bei der Installation die vorgeschriebenen Normen ein.
• Ausführlichere Instruktionen finden Sie in der Anleitung zum Thermostaten P56110T.

SPEZIFIKATION

Schaltlast: max. 230 V AC; 16 A für Widerstandsbelastung; 5 A für Induktionsbelastung

Betriebstemperatur: 0 °C bis 40 °C

Lagerungstemperatur: -10 °C bis 60 °C

Anschluss der Einheiten: über Funksignal 868 MHz, 25 mW e.r.p. max.

Pairing-Kapazität: maximal 6 Empfänger

Stromversorgung: Schalteinheit (Empfänger) 230 V AC/50 Hz

Abmessungen und Gewicht: Schalteinheit: 37 × 115 × 91 mm; 150 g

Steuerungseinheit (mobil)

(siehe Abb. 1)

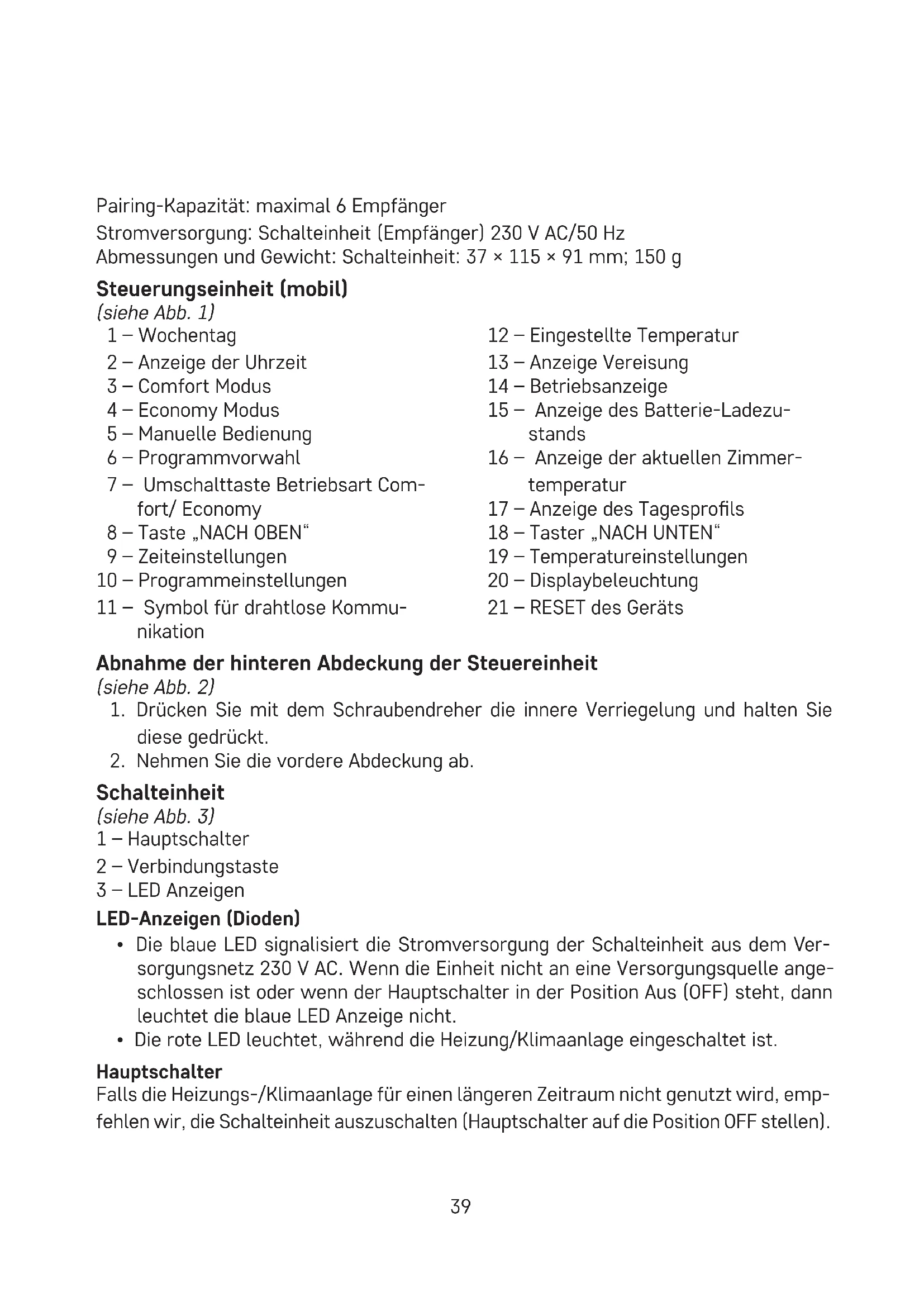

1 – Wochentag	12 – Eingestellte Temperatur
2 – Anzeige der Uhrzeit	13 – Anzeige Vereisung
3 – Comfort Modus	14 – Betriebsanzeige
4 – Economy Modus	15 – Anzeige des Batterie-Ladezu-stands
5 – Manuelle Bedienung
6 – Programmvorwahl	16 – Anzeige der aktuellen Zimmer-temperatur
7 – Umschalttaste Betriebsart Com-fort/ Economy	17 – Anzeige des Tagesprofils
8 – Taste „NACH OBEN“	18 – Taster „NACH UNTEN“
9 – Zeiteinstellungen	19 – Temperatureinstellungen
10 – Programmeinstellungen	20 – Displaybeleuchtung
1 – Symbol für drahtlose Kommu-nikation	21 – RESET des Geräts

Abnahme der hinteren Abdeckung der Steuereinheit

(siehe Abb. 2)

1. Drücken Sie mit dem Schraubendreher die innere Verriegelung und halten Sie diese gedrückt.

2. Nehmen Sie die vordere Abdeckung ab.

Schalteinheit

(siehe Abb. 3)

1 – Hauptschalter

2 – Verbindungstaste

3 – LED Anzeigen

LED-Anzeigen (Dioden)

• Die blaue LED signalisiert die Stromversorgung der Schalteinheit aus dem Versorgungsnetz 230 V AC. Wenn die Einheit nicht an eine Versorgungsquelle angeschlossen ist oder wenn der Hauptschalter in der Position Aus (OFF) steht, dann leuchtet die blaue LED Anzeige nicht.
  • Die rote LED leuchtet, während die Heizung/Klimaanlage eingeschaltet ist.

Hauptschalter

Falls die Heizungs-/Klimaanlage für einen längeren Zeitraum nicht genutzt wird, empfehlen wir, die Schalteinheit auszuschalten (Hauptschalter auf die Position OFF stellen).

MONTAGE

Verbinden der Steuereinheit mit der Schalteinheit

Durch die Verbindung wird der Informationsaustausch zwischen der Steuer- und der Schalteinheit ermöglicht.

Zum Einstellen wird die automatische Verbindung („self-learning“) mit Hilfe der Taste „ID“ verwendet.

Warnung: Bei der Kopplung von zwei und mehr Empfängern ist es notwendig, den Pairing-Modus für alle Empfänger zeitgleich zu aktivieren!

1. Setzen Sie 2 Batterien 1,5 V AA in die Steuereinheit ein (achten Sie beim Einlegen auf die korrekte Polarität der Batterien). Es dürfen nur alkalische Batterien verwendet werden, keine wiederaufladbaren Batterien.
2. Verbinden Sie die Schalteinheit korrekt mit der Versorgungsquelle und drücken Sie längere Zeit die Taste „ID“, die obere rote Diode beginnt zu blinken.

Drücken Sie innerhalb von 10 Sekunden auf der Steuereinheit die Taste für die Displaybeleuchtung (💡) und halten Sie diese gedrückt.

Beide Einheiten werden automatisch miteinander verbunden, auf dem Display erscheint das Icon •••). Die rote LED Diode auf der Schalteinheit hört auf zu blinken und erlischt.

Sofern es nicht zur Kopplung beider Einheiten kommt, wird das Icon •) blinken.

Testen der drahtlosen Kommunikation zwischen den Einheiten

1. Wählen Sie mit der Taste ▲eine Temperatur um mehrere Grad höher als die aktuelle Zimmertemperatur beträgt.
2. Warten Sie ca. 10 Sekunden oder bestätigen Sie durch Drücken der Taste / .
3. Die rote LED-Diode an der Schalteinheit leuchtet.
4. Wenn die LED-Diode nicht leuchtet, stellen Sie die Steuereinheit näher zur Schalteinheit auf. Drücken Sie die Taste ▼ zur Einstellung eines Wertes so, dass dieser niedriger ist als die Zimmertemperatur – es muss zur Abschaltung des Empfängers kommen.
5. Wiederholen Sie die Schritte 1 bis 4.

Die Reichweite zwischen der Steuer- und Schalteinheit beträgt max. 100 m im offenen Raum. In Innenräumen kann die Reichweite infolge von Signalblockierungen durch Wände und andere Hindernisse geringer sein.

1. Nach Durchführung des Tests drücken Sie die „RESET“ Taste.

Löschung des Speichers (Codes) der gepaarten Einheiten

Für den Fall, dass Sie den Paarungscode zwischen Steuereinheit und Schalteinheit löschen möchten, gehen Sie entsprechend den nachfolgenden Anweisungen vor. Halten Sie die „ID“ Taste der Schalteinheit gedrückt, die rote LED beginnt zu blinken. Drücken

Sie innerhalb von 10 Sekunden erneut kurz die „ID“ Taste. Die rote LED Diode hört auf zu blinken und erlischt. Der Paarungscode ist gelöscht.

Montage der Schalteinheit an der Wand

1. Die Rückseite des Deckels der Schalteinheit abnehmen.
2. Die Lochposition markieren.
3. Zwei Löcher bohren, die Kunststoffdübel vorsichtig einsetzen und die Deckelrückseite der Schalteinheit mit zwei Schrauben befestigen.
4. Die Leitungen in die markierten Klammern nach Schaltbild anschließen.
5. Die Installation durch Einsetzen der Schalteinheit in die angebrachte Deckelrückseite fertigstellen.

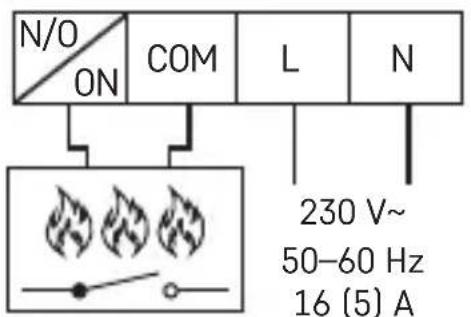

Schaltbild

Der Thermostat P56110T kann mit jedem einstufigen Heizungs- oder Klimaanlagen-system verwendet werden.

NO – geschalteter Kontakt

COM – Kontakt des Schalters

L – Anschluss der Stromversorgung 230 V AC

N – Nullleiter

N/O ON COM L N 230 V~ 50-60 Hz 16 (5) A

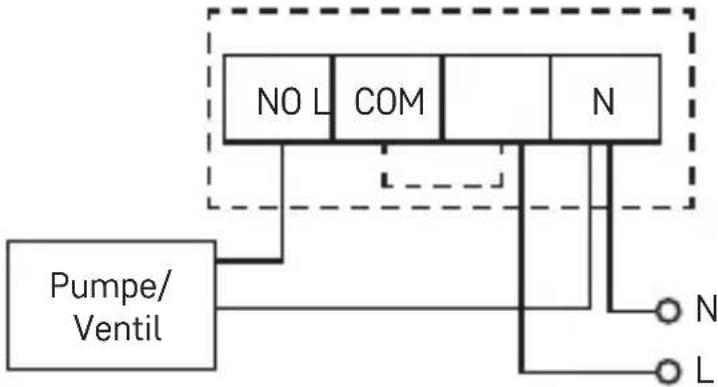

Anschlussschema für die Pumpe/das motorisierte Ventil

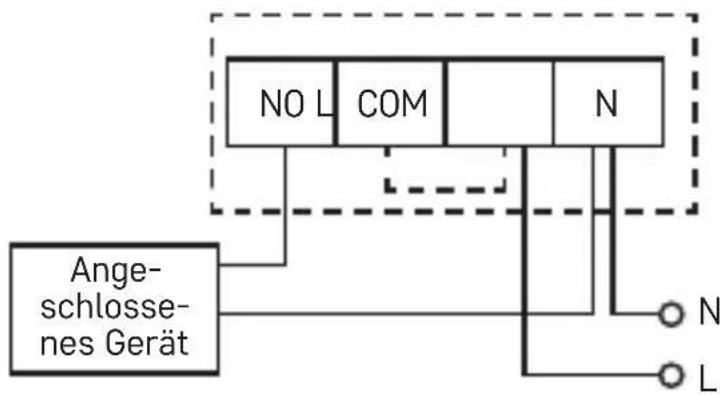

Anschlussschema für die Fußbodenheizung


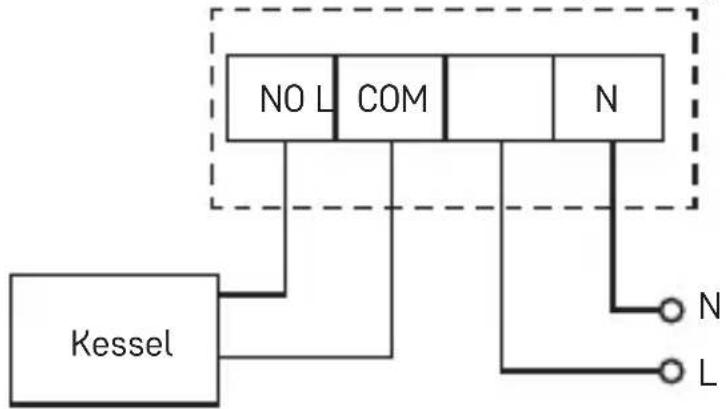

Anschlussschema für den Kessel (spannungsfreies Schalten)


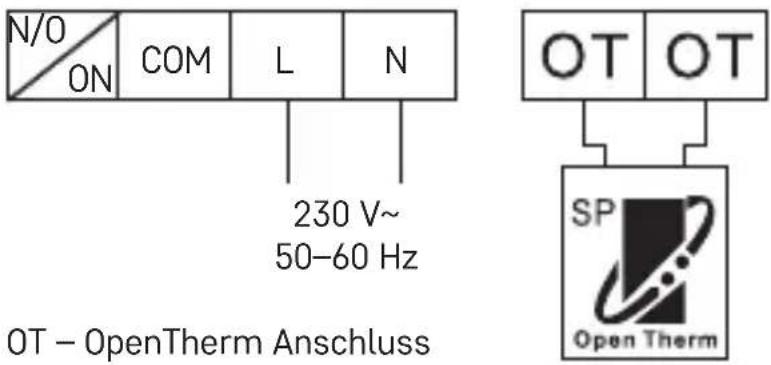

• Die vorinstallierte Drahtverbindung zwischen COM und L wird nicht angeschlossen. Schema OpenTherm Anschluss

N/O ON COM L N 230 V~ 50-60 Hz OT - OpenTherm Anschluss OT OT SP Open Therm

Pflege und Instandhaltung

Das Produkt ist so konzipiert, dass es bei sachgemäßem Umgang viele Jahre zuverlässig hält. Hier sind einige Ratschläge für die richtige Bedienung:

- Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen.

- Setzen Sie das Produkt nicht direktem Sonnenlicht, extremer Kälte und Feuchtigkeit und rapiden Temperaturschwankungen aus. Dies würde die Genauigkeit der Ablesungen senken.

• Stellen Sie das Produkt nicht an Plätze, die anfällig für Vibrationen und Erschütterungen sind – sie können das Produkt beschädigen.
• Setzen Sie das Produkt nicht übermäßigem Druck, Stößen, Staub, hohen Temperaturen, Regen oder Feuchtigkeit aus – dies kann Funktionsstörungen an dem Produkt, eine kürzere energetische Haltbarkeit, die Beschädigung der Batterie und die Deformation der Plastikteile verursachen.
• Setzen Sie das Produkt nicht Regen, Feuchtigkeit, tropfendem oder spritzendem Wasser aus.
• Das Produkt darf nicht an offene Feuerquellen, wie beispielsweise brennende Kerzen u.ä. gestellt werden.
• Stellen Sie das Produkt nicht an Plätze, an denen keine ausreichende Luftzufuhr gewährleistet ist.
• Stecken Sie keine Gegenstände in die Lüftungsöffnungen des Produkts.
• Keine Eingriffe in innere Schaltkreise des Produktes vornehmen – das Produkt könnte beschädigt werden und die Garantie dadurch automatisch erlöschen.
• Das Produkt sollte nur von einem Fachmann repariert werden.
• Ein leicht angefeuchtetes, weiches Tuch zum Reinigen verwenden. Verwenden Sie keine Lösungsmittel oder Reinigungsmittel – sie könnten die Plastikteile zerkratzen und den elektrischen Stromkreis stören.
• Tauchen Sie das Produkt nicht unter Wasser oder in andere Flüssigkeiten.
• Bei der Beschädigung oder bei Mängeln an dem Gerät, führen Sie keine Reparaturen selbst durch. Geben Sie es zur Reparatur in die Verkaufsstelle, in der Sie das Produkt erworben haben.
• Dieses Gerät ist nicht zur Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die über verminderte körperliche, sensorische oder geistige Fähigkeiten bzw. über nicht ausreichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Kinder müssen beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.

Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die jeweiligen Sammelstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf üblichen Mülldeponien gelagert werden, können Gefahrstoffe ins Grundwasser einsickern und in den Lebensmittel- umlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben.

Hiermit erklärt, EMOS spol. s r. o. dass der Funkanlagentyp P56110TR der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download.
