| Type de produit | Outil multifonctions |
| Marque | Einhell |
| Modèle | TCMG 250 CE |
| Tension réseau | 220-240 V ~ 50 Hz |
| Puissance absorbée | 250 W |
| Vitesse de rotation à vide | 11000 - 20000 tr/min |
| Angle d'oscillation | 3° |
| Surface de ponçage | 90 x 90 x 90 mm (triangulaire) |
| Poids | 1,2 kg |
| Catégorie de protection | II |
| Niveau de pression acoustique | 84,5 dB(A) (incertitude K=3 dB) |
| Niveau de puissance acoustique | 91,5 dB(A) (incertitude K=3 dB) |
| Vibration poignée (valeur totale) | 13,949 m/s² (incertitude K=1.5 m/s²) |
| Accessoires fournis | Patin de ponçage triangulaire, racloir, lame de scie, clé à six pans, dispositif d'aspiration de poussière, papier abrasif |
| Utilisations principales | Ponçage du bois, rectification du fer et plastiques, sciage du bois/plastique/métal, raclage de moquettes et peintures |
| Régulateur de vitesse | Oui, préréglage par molette (de 1 à 6) |
| Système d'aspiration | Dispositif d'aspiration de poussière intégré, adaptable sur aspirateur |
| Fixation du papier abrasif | Fermeture velcro (auto-agrippante) |
| Entretien | Nettoyage régulier avec chiffon humide, contrôler les brosses à charbon |
| Consignes de sécurité | Porter protection auditive et masque anti-poussière, lire le mode d'emploi |
FOIRE AUX QUESTIONS - TCMG 250 CE EINHELL
Questions des utilisateurs sur TCMG 250 CE EINHELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Outils multifonctions au format PDF gratuitement ! Retrouvez votre notice TCMG 250 CE - EINHELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TCMG 250 CE de la marque EINHELL.
MODE D'EMPLOI TCMG 250 CE EINHELL

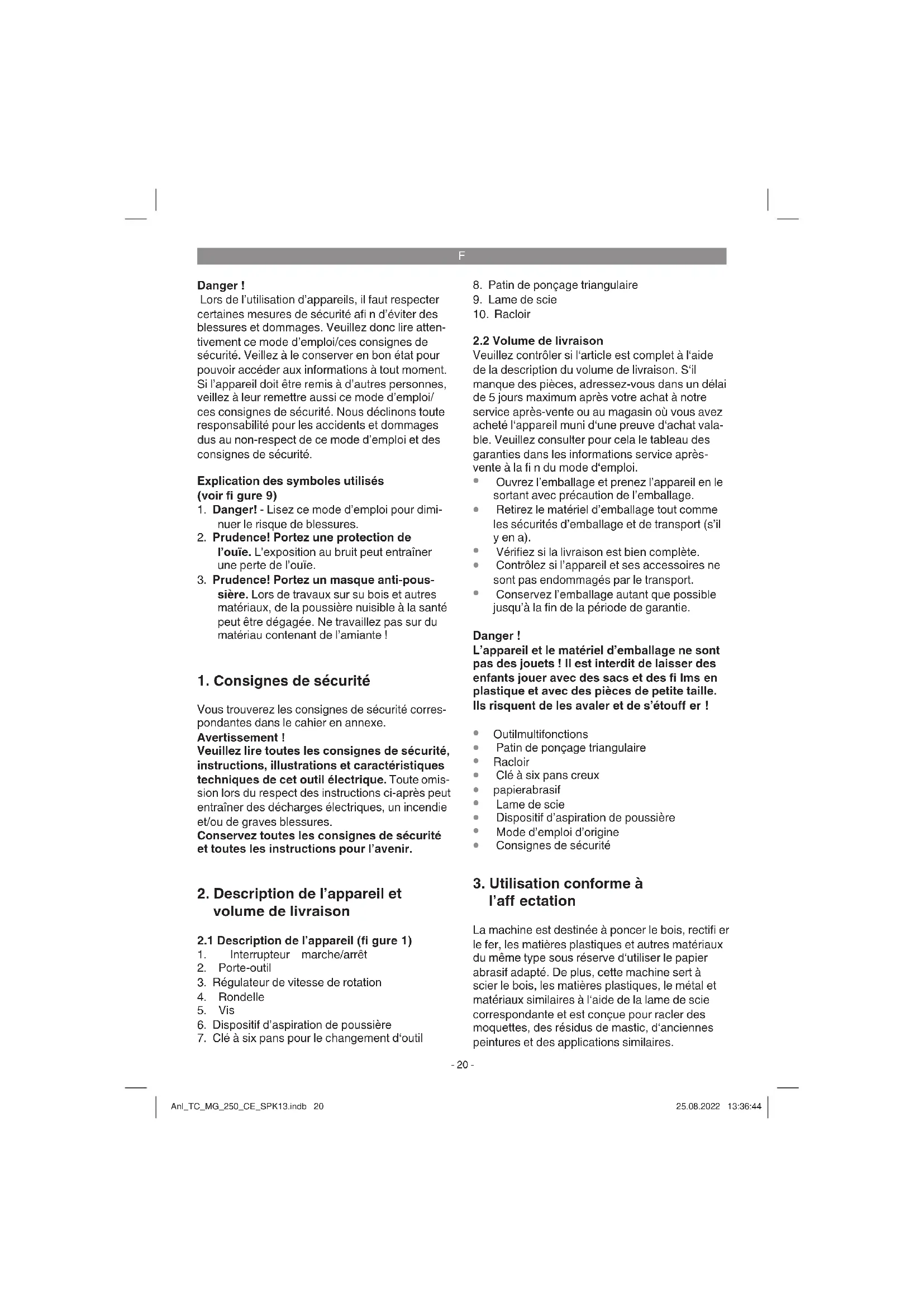

F Instructions d'origine Outil multifonction
RO Instruetiuni deutilizare originale Unealtamultifunctionala
Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afni d'éviter des blessures et dommages. Veillez donc tire attentioné ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir acceder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.
Explication des symboles utilisés (voir fi gure 9)
- Danger! - Lisez ce mode d'emploi pour diminuer le risque de blessures.
- Prudence! Portez une protection de l'ouie. L'exposition au bruit peut entraîner une perte de l'ouie.
- Prudence! Portez un masque anti-poussiere. Lors de travaux sur su bois et autres materiaux, de la poussiere nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériel ou contenant de l'amiate!
1. Consignes de sécurité
Vous trouvez les consignes de sécurité correspondantes dans le cahier en annexe.
Avertissement !
Veuillez tire toutes les consignes de sécurité, instructions, illustrations and caractéristiques techniques de cet outil électrique. Toute omission lors du respect des instructions ci-après peut entrainer des décharges électriques, un incendie et/ou de graves blessures.
Conserve toutes les consignes de sécurité et toutes les instructions pour l'venir.
2.1 Description de l'appareil (figure 1)
- Interrupteur marche/arrêt
- Porte-outil
- Régulateur de vitesse de rotation
- Rondelle
- Vis
- Dispositif d'aspiration de poussière
- Clé à six pans pour le changement d'util
- Patin de ponçage triangulaire
- Lame de scie
- Racloir
2.2 Volume de livraison
Veuillez contrôle si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pieces, adressé-vous dans un déali de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l'appareil muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fin du mode d'emploi.
Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage. - Retirez le matériel d'emballage tout comme les securités d'emballage et de transport (s'il y en a). - Verifiez si la livraison est bien complète. - Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport. - Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.
Danger!
L'appareil et le matériel d'emballage ne sont pas des jouets! Il est interdir de laisser des enfants jouer avec des sacs et des fi Ims en plastique et avec des pieces de petite talie. Ils risquent de les avaler et de s'étouff er!
- Outilmultifonctions
- Patin de ponçage triangulaire Racloir
- Clé à six pans creux papierabrasif Lame de scie Dispositif d'aspiration de poussiere Mode d'emploi d'origine
- Consignes de sécurité
3. Utilisation conforme à l'aff ectation
La machine est destinée à puncer le bois, rectifi er le fer, les matieres plastiques et autres materiaux du même type sous réserve d'utiliser le papier abrasif adapté. De plus, cette machine sert à scier le bois, les matieres plastiques, le métal et materiaux similaires à l'aide de la lame de scie correspondante et est conçue pour racler des moquettes, des résidus de mastic, d'anciennes peintures et des applications similaires.
La machine doit exclusivement etre employee conformément a son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur decline toute responsabilité et l'opérateur/l'exploitant est responsable.
Veillez au fait que nos apparciels, conformément à leur aff ectation, n'ont pas ete construits, pour etre utilisises dans un environnement professionnel, industriel ou artisanal. Nous declinons toute responsabilité si l'appareil est utilise professionnellement, artisansalement ou dans des sociétés industrielles, tout comme pour toute activite equivalente.
4. Données techniques
Tension du réseau : 220-240 V~ 50 Hz
Puissance absorbée: 250 W
Vitesse de rotation a vide :... 11000-20000 tr/min
Surface de ponçage: 90 x 90 x 90 mm
Angle d'oscillation 3
Categorie de protection:
Poids: 1,2 kg
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 62841.
Niveau de pression acoustique L_pA...84,5 dB(A) Imprecision K.3 dB
Niveau de puissance acoustique L WA..91,5 dB(A) Imprecision K WA 3dB
Portez une protection acoustique.
L'exposition au bruit peut entrainer la perte de l'ouie.
Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont ete déterminées conformément a EN 62841.
Poignée
Valeur d'émission de vibration a_h = 13,949 ~m / s^2 Insécurité K = 1.5 ~m / s^2
Les valeurs totales des vibrations indiquées et les valeurs d'émissions sonores indiquées ont été mesurées selon une méthode d'essai normée et
peuvent etre utilisées pour comparer diff érents outils electriques entre eux.
Les valeurs totales des vibrations indiquées et les valeurs d'émissions sonores indiquées peuvent également être utilisées pour une estimation provisoire de la sollicitation.
Avertissement :
Les émissions de vibrations et les émissions sonores peuvent diverger des valeurs indiquées pendant l'utilisation eff ective de l'utilélectricque, en fonction du mode d'utilisation de l'utilélectricque, en particulier du type de traitement de la pièce à usiner.
Limits le niveau sonore et les vibrations a un minimum!
Utilisez exclusivement des apparéils en excellent état. - Entretenez et nettoyez l'appareil régulierement. Adaptez votre façon de travailler à l'appareil. - Ne surchargez pas l'appareil. - Faites contrôler l'appareil le cas échéant. - Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas. - Portez des gants.
Risques résiduels
Meme en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaitre en rapport avec la construction et le modele de cet outil:
- Lésions des poumons siaucun masque antipoussiède méquat n'est porté.
- Défi cience auditive si aucun casque anti-bruit approprié n'est porté.
- Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.
Avertissement !
Enlevez systématiquement la fi che de contact avant de paramétrr l'appareil.
5.1 Monter les outils employés (fi gures 1/2)
Pour un montage sur des outils employés, placez l'outil multifonction de sorte qu'un interrupteur marche/arrêt (1) soit dirigé vers le bas et le porte-outil (2) vers le haut. - Placez l'util employé (par ex. patin de ponçage triangulaire ou lame de scie) sur le porte-otutil (2) de celle manière que les broches du porte-otutil (2) correspondant aux évidements de l'util employé. Fixez l'util employé avec la vis (5) fournie et serrez bien à fond la vis avec la clé à six pans (7). Veiliez a ce que la rondelle (4) soit utilisée comme entreprises pour la vis (5) (voir fig. 2). Ce-faisant, la partie bombée de la rondelle doit être orientée vers le haut.
5.2 Patin de ponçage triangulaire
Avec le patin de ponçage triangulaire, on peut utiliser la machine comme une ponceuse triangulaire.
5.2.1 Fixation du papier abrasif
Changement sans probleme grace a la fermetre velocro. Faites attention a ce que les troussd'aspiration sur le papier abrasif et le plateau deponcage correspondent.
5.3 Monter l'aspiration de la poussière pour le patin de ponçage (fi gure 3/4)
L'aspiration de poussiève un encrassement important, une charge de poussièvelevée dans l'air inhale et facilité l'élimination.
Amenez l'appareil dans une position sure, comme décrit au point 5.1. - Placez le dispositif d'aspiration de poussière (6) de sorte que le porte-outil (2) soit tourné comme indiqued dans la figure 3. - Tournez le dispositif d'aspiration de la poussiere (6), comme indiquedans la figure 4, jusqu'à ce qu'il s'enclenche. Veiliez a ce que la rondelle (4) soit utilisée commeentaioise pour la vis (5)(voir fig.2). Ce-faisant, la partie bombee de la rondelle doit etre orientee vers le haut. - Placez le patin de ponçage triangulaire (8) de telle sorte sur le dispositif d'aspiration de la poussière (6) et le porte-outil (2) que les tiges du porte-outil (2) rentrent dans l'évidiment du patin de ponçage triangulaire (8) et fixez celles-ci comme indiqué sur la figure 5.
- Branchez une installation d'aspiration ou un aspirateur sur votre apparéil. Vous optimiserez ainsi l'aspiration de poussières et de copeaux de la pierce à usiner.
Les avantages : vous menagez l'appareil ainsi que votre propre santé. De plus, votre zone de travail reste propre et sure.
6.1 Mise en/hors circuit
Pour la mise en service de l'appareil, il faut déplacer le commutateur (1) vers l'avant.
Pour eteindre I'appareil, l'interrupteur doit etre pousse (1) vers I'arriere.
6.2 Consignes de travail
- Mettre l'appareil en circuit. Travailler en s'elignant du corps.
- Ne jamais mettre les mains dans la zone immediate de travail. Utiliser exclusivement des outils irreprochables et non endommages.
Consignes de travail :
Faites attention aux corps étrangers lorsque vous sciez et otez-les le cas échéant.
Lors du sciage en plongée, usinez exclusivement des matériaux souples tels du bois ou du placoplatre.
Meulage: Rectification plane aux bords, dans les coins ou les zones diffi clement accessibles. En fonction de la feuille abrasive pour puncer le bois, la peinture, le vernis etc.
Consignes de travail
L'appareil est particulièrement performant pour le ponçage decoins et d'angles diffi clement accessibles. Pour le ponçage de profi lés et de gorges, on peut travailler également juste avec le bout ou un côté du plateau de ponçage. Selon le matériel à travailler et l'enlèvement souhaite de la surface, différents papiers de polissage sont disponibles. La capacité d'enlèvement est principalement déterminée par le choix du papier et le dosage de pression sur le plateau de ponçage.
Raclage: racler d'anciennes peintures ou colles consignes de travail:
Approchez l'outil employé de l'endetroit à enlever.
Commencez par un angle d'orientation plat et une faible force de pression. Lorsque la force de pression est trop importante, le support (p. ex. bois, enduit) peut être endommagé.
6.3 Regulator de vitesse de rotation (fi gure 8)
En tournant le régulateur de vitesse de rotation (4), vous pouvez préselectionner la vitesse de rotation.
Vers le plus :
augmentation de la vitesse de rotation
Vers le moins :
réduction de la vitesse de rotation
7. Remplacement de le cable d'alimentation réseau
Danger!
Si le cable d'alimentation reseau de cet apparéil est endommagée, il faut la faire replacer par le produiteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.
8. Nettoyage, maintenance et commande de pieces de rechange
Danger!
Retirez la fi che de contact avant tous travaux de nettoyage.
8.1 Nettoyage
- Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
- Nous recommendons de nettoyer l'appareil directement après chaque utilisation. Nettoyez l'appareil regulierement à l'aide d'un chiffon humide et un peu de savon. N'utiliseaucun produit de nettoyage ni détergeant; ils pouraient endommager les pieces en matieres plastiques de I'appareil. Veillez a ce qu'aucune eau n'entre a l'intérieur de I'appareil. La pénétration de I'eau dans un appareil électrique augmente le risque de décharge électrique.
8.2 Brosses à charbon
Si les brosses à charbon font trop d'étin celles, faites-les contrôle par des spécialistes en électricité.
Danger! Seul un(e) spécialiste électricien(ne) est autorisé à remplaner les brosses à charbon.
8.3 Maintenance
Aucune piece à l'intérieur de l'appareil n'a besoin de maintenance.
8.4 Commande de pieces de rechange et d'accessoires :
Veuillez indiquer ce qui suit pour toute commande de pieces de rechange;
Type de I'appareil - Référence de l'appareil - Numéro d'identification de l'appareil - Numéro de la pièce de rechange requise Voutrouvezerespixetinformationsactuellesa I'adressewww. Einhell-Service. com
Astuce! Pour un bon résultat, nous recommendons les accessoires haut de gamme de kwb! www. kwb. eu welcome@kwb. eu
9. Mise au rebut et recyclage
L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport.
Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matière aux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jets dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être exposé dans un centre de collecte approprié. Si vous ne connaisssez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.
10. Stockage
Entreposez l'appareil et ses accessoires dans un endroit nombre, sec et a l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30°C. Conservez l'outil électrique dans l'emballage d'origine.
Uniquement pour les pays de l'Union Européenne
Ne jetez pas les outils électriques dans les ordures menagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltes à part et apportés à un recyclage respectieux de l'environnement.
Possibilité de recyclage en alternative à la demande de rencyoi :
Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retard, à contribuér à un recyclage effectué dans les régles de l'art en cas de cessation de la propriété. L'ancien apparéil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants Electroniques.
Veuillez notes que lors de la mise au rebut, les accumulateurs et les moyens d'éclairage (par ex. ampoule) sont retirés de l'appareil.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extrats, est uniquement permise une fois l'accord explicite de l'Einhell Germany AG obtenu.
Sous réserve de modifi cations techniques
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouvrez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pieces de rechange et d'usure ou l'achat de pieces de consommation.
Il faut tenir compte du fait que pour ce produit les pieces suivantes sont soumises à une Usure liée à l'utilisation ou à une Usure naturelle ou que les pieces suivantes sont nécessaires en tant que consommables.
| Catégorie Exemple | |
| Pièces d'usure* brosses à charbon, Patin de pôncage trianguï- laire, Racloir, Lame de scie HSS, Lame de scie diamant | Papier abrasif |
| Matériel de consommation/ pièces de consommation* | |
| Pièces manquantes |
*Pas obligatoirement compris dans la livraison!
En cas de vices ou de defaults, nous vous prions d'enregistrer le cas du defaulted sur internet à l'adresse www. Einhell-Service. com. Veuillez donner une description précise du defaulted et répondre dans tous les cas aux questions suivantes :
- est-ce que l'appareil a fonctionné une fois ou était-il défecteurs lors le département?
- avez-vous remarqué quelque chose avant la panne (symptôme avant la panne)?
- quel est le dernier de fonctionnement de l'appareil à votre avis (symptôme principal)? Décriveze ce dernier de fonctionnement.
Bon de garantie
nos produits sont soumis à un contrôle de qualité très strict. Si toutes, il arrivait que cet apparéil ne fonctionne pas parfaitement, nous en sommes désoles et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur le bon de garantie. Nous nous tenons égalementizontiers à cette disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :
- Ces conditions de garantie s'adressent uniquement à des consommateurs, c'est à dire à des personnes physiques qui ne souhait en utilisier ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglement les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promèt aux acheteurs de ses approeils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restentinchangés. Notre prestation de garanti est gratuite pour vous.
- La prestation de garantie s'etend exclusivement aux defaults resultant d'une erreur de fabrication ou de matériel d'un apparéil neuf du fabricant mentionné ci-dessous et achété par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels defaults sur l' apparéil, soit à l'échange de l' apparéil.
Veillez au fait que nos apparciels, conformément au règlement, n'ont pas été concus pour être utilisés dans un environnement professionnel, industriel ouartisanal. Il n'y a donc pas de contrat de garantie quand l'apparéil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une solicitation semblable pendant la durée de la garantie.
- Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de reseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultat d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.
- les dommages résultat d'une utilisation abusive ou non conforme ( comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la déténération d'objets étrangers dans l'appareil ( comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence ( comme par ex. les dommages liés aux chutes).
- les dommages sur l'appareil ou des parties de l'appareil resultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.
- La durée de garantie est de 24 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un-delai de deux semaines après avoir constaté le défaut. La revindication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraine ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet appleil ou toute autre pièce de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.
- Pour faire valeur vos droits à la garantie, veuillez enregistrer l'appareil défectieux à l'adresse suivante: www. Einhell-Service. com. Veuillez garder à disposition la preuve d'achat ou tout autre justificatif de l'achat de votre nouveltaine. Les appeareils envoyés sans les justificatifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l'impossibilité de les enregistrer. Si le défaut de l'appareil est inclut dans la garantie, vous receivez sans délaun un apparilel réparé ou un nouveltaine.
Bien entendu, nous réparons volunteers les définuts de votre apparéil qui ne sont pas ou plus compris dans l'étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veillez envoyer l' apparéil à notre adresse de service après-vente.
Pour les pieces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.
