TCMG 250 CE - Multiverktyg EINHELL - Gratis bruksanvisning och manual

Produkttyp	Multifunktionsverktyg
Märke	Einhell
Modell	TCMG 250 CE
Nätspänning	220-240 V ~ 50 Hz
Upptagen effekt	250 W
Tomgångsvarvtal	11000 - 20000 varv/min
Oscillationsvinkel	3°
Slippyta	90 x 90 x 90 mm (triangulär)
Vikt	1,2 kg
Skyddsklass	II
Ljudtrycksnivå	84,5 dB(A) (osäkerhet K=3 dB)
Ljudeffektnivå	91,5 dB(A) (osäkerhet K=3 dB)
Handtagets vibration	13,949 m/s² (osäkerhet K=1,5 m/s²)
Medföljande tillbehör	Triangulär slipplatta, skrapa, sågklinga, sexkantsnyckel, dammuppsugningsenhet, slipmedel
Huvudsakliga användningsområden	Slipning av trä, bearbetning av järn och plast, sågning av trä/plast/metall, skrapning av mattor och färg
Varvtalsregulator	Ja, förinställning med vred (1 till 6)
Uppsugningssystem	Inbyggd dammuppsugningsenhet, anslutningsbar till dammsugare
Fäste för slipmedel	Kardborrefäste (självhäftande)
Underhåll	Regelbunden rengöring med fuktig trasa, kontrollera kolborsten
Säkerhetsanvisningar	Använd hörselskydd och dammskyddsmask, läs bruksanvisningen

Vanliga frågor - TCMG 250 CE EINHELL

Hur monterar man ett verktyg (slipplatta, sågklinga)?

Placera multiverktyget med strömbrytaren nedåt. Rikta in portverktygets stift med verktygets urtag, fäst med skruv och bricka (buktig uppåt), dra sedan åt med sexkantsnyckeln.

Vilket är varvtalsområdet?

Tomgångsvarvtalet är justerbart från 11 000 till 20 000 varv/min via varvregulatorn (vred).

Hur suger man upp damm vid slipning?

Montera dammuppsugningsenheten på apparaten (se bruksanvisning fig. 3-4), anslut sedan en dammsugare. Se till att slipmedlet har motsvarande hål.

Kan jag såga metall med detta verktyg?

Ja, den medföljande sågklingan gör det möjligt att såga trä, plast, metall och liknande material.

Vad är apparatens vikt?

Multiverktyget TCMG 250 CE väger 1,2 kg.

Hur justerar man varvtalet?

Vrid varvtalsregulatorn (vredet) på apparaten: mot '+' för att öka, mot '-' för att minska varvtalet.

Vilka tillbehör ingår i lådan?

Medföljer: triangulär slipplatta, skrapa, sågklinga, sexkantsnyckel, dammuppsugningsenhet och slipmedel.

Hur rengör man apparaten?

Dra ur kontakten. Använd en fuktig trasa med lite tvål. Använd inte aggressiva produkter och undvik att vatten tränger in.

Var hittar jag reservdelar?

Reservdelar kan beställas på www.Einhell-Service.com. Ange typ, referens och identifieringsnummer för apparaten.

Vad är garantitiden?

Garantin är 24 månader från inköpsdatum. Den täcker tillverknings- och materialfel. Skador orsakade av felaktig användning eller normalt slitage är undantagna.

BRUKSANVISNING TCMG 250 CE EINHELL

S Original-bruksanvisning Multifunktionsverktyg

HR/ Originalne upute za uporabu
BIH Višefunkcijski alat

CZ Originalni navod k obsluze Viceucelove naradi

RS Originalna uputstva za upotrebu Visefunkcionalni alat

SK Originalny námod na obsluhu Multifunkné naradie

nettilslutningsledning

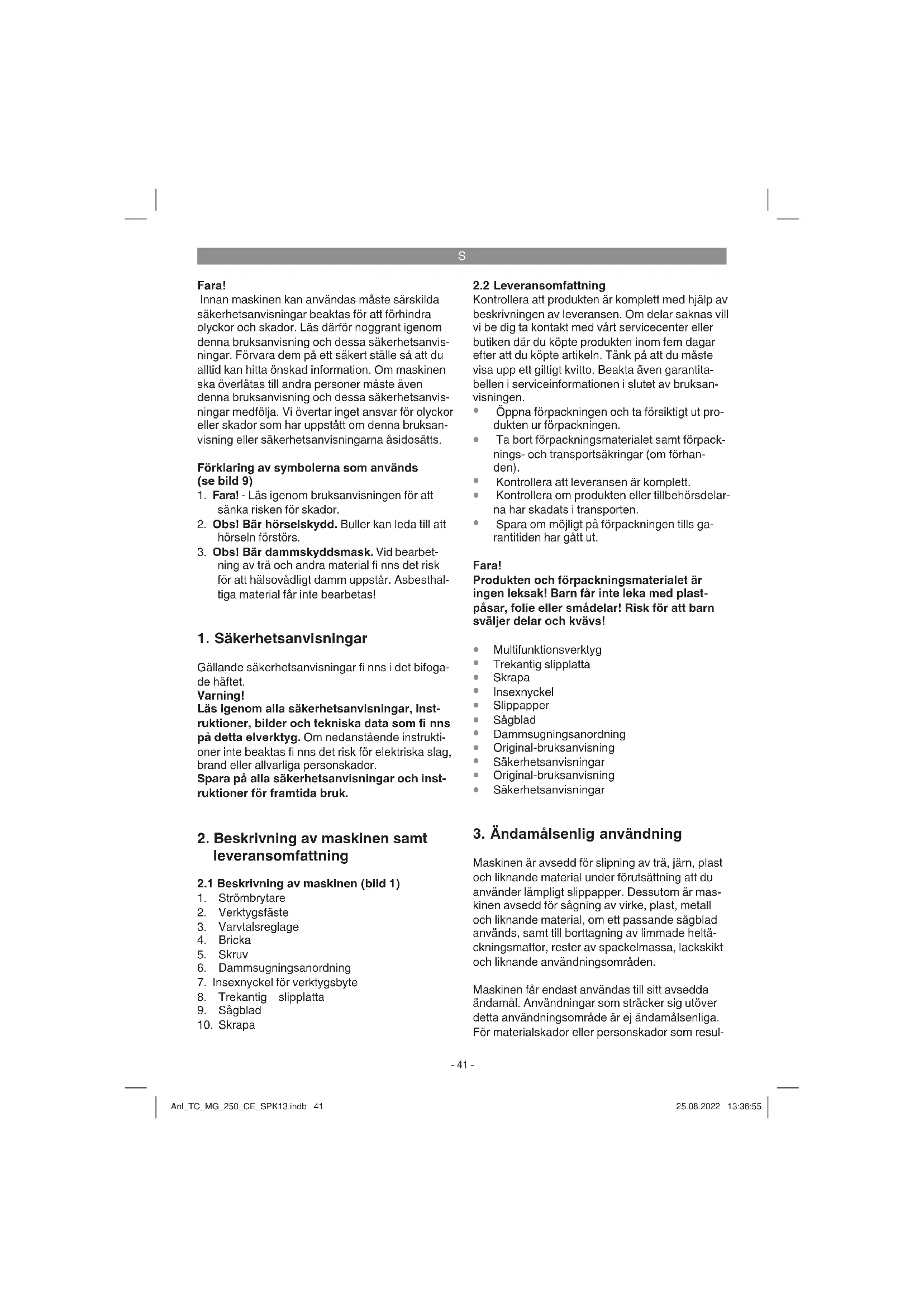

Fare!

Smid ici el-vaerktoj ud som almindeligt husholdningsaff ald!

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna brauksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Förklaring av symbolerna som används (se bild 9)

1. Fara! - Lásigenom bra克斯anvisningen für att sanka risiken für skador.
2. Obs! Bär hörskéyydd. Buller kan leda till att hörsein forstors.
3. Obs! Bar dammskyddsmask. Vid bearbetting av tra och andra material fi nns det risk for att halsovadligt damm uppSTAR. Asbesthal-tiga material far inte beartas!

Lasigenom alla sakerhetsanvisingar, instruktioner, Bilder och teknska data som fi nns pa detta elverktyg. Om nedanstaeende instruktiorne inte beaktas fi nns det risk for elektriska slag, brand erler allvarliga personskador.

Spara på alla sakerhetsanvisningar och instruktioner for framtida bruk.

2. Beskrivning av maskinen somt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Strömbrytare
2. Verktygsfaste
3. Varvitalsreglage
4. Bricka
5. Skruv
6. Dammsugningsanordning
7. Insexnyckel for verktygsbyte
8. Trekantig slipplatta
9. Sågblad
10. Skrapa

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vart servicecenter aller butiken dar du köpteprodukten inom fem dagar after att du köpte articeln. Tänk p att du maste visa upp ett gittigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av braksanvisingen.

• Oppna forpackningen och ta försiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialiet somt forpacknings- och transportsakringar (om fforhan-den).
• Kontrollera att leveransen ar komplett.
• Kontrollera om Produkten aller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på forpackningen tills garantitiden har gatt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie uller smädelar! Risk for att barn sväljer delar och kvävs!

Multifunktionsverktyg
Trekantig slipplatta
- Skrapa
Insexnyckel
Slippappen
Sagblad
- Dammsugningsanordning
Original-bruksanvisning
Sakerhetsanvisiningar
Original-bruksanvising
Sakerhetsanvisningar

3.Ändamalsenlig användning

Maskinen ar avsedd for slipning av tra, järn, plast och liknande material under forutsättning att du anvander lampligt slippapper. Dessutom ar maskinen avsedd for sägning av virke, plast, metall och liknande material, omett passande sagblad anvands,amt till borttagning av limmade heltackningsmattor, rester av spackelmassa, lackskikt och liknande användningsområden.

Maskinen far endast anvandas till sitt avsedda andamal. Anvandninger som stracker sig utover detta anvandningsomrade ar ej andamalsenlga. For materialskador erer personskador som resul

S

terar av sādan användning ansvarar användaren/ operatoren själv. Tillverkaren pâtar sig inget ansvar.

Tänk på att varaprodukter endast fär användas till andamalsenigt syfte och inte har konstruerats for yrkesmaggis, hantverksmaggis eri industriell användning. Vi ger dārfor ingen garanti omprodukten ska anvandas inom yrkesmaggisa, hantverksmaggisa aller industriella verksamheter ell vid liknande aktivitet.

4. Tekniska data

Natspanning 220-240 V ~ 50 Hz

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 62841.

Ljudtrycksinvala 84,5dB(A)

Osakerhet K 3 dB

Ljudeff ektniva LwA 91,5 dB(A)

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma i tre riktningar) har bestamts enligt EN 62841.

Handtag

Vibrationsemissionsvärde a_h = 13,949~m / s^2

Osakerhet K = 1,5 m/s²

Angivna vibrationsemissionsvarden och bullervarden har matts upp enligt en standardiserad provningsmetod och kan anvandas om man vill jamfora olica elverktyg.

Angivna vibrationsemissionsvarden och bullervarden kan även anvandas till en preliminar bedömming av belastningen.

Warning:

Beroende på hur elverktyget används, och särskilt vilkten typ av arbetststycke som bearbetas, kan de vibrationsemissions- och bullervarden som uppstar under den faktiska användningen av elverktyget avika frän angivna varden.

Begransa upppomsten av buller och vibration tillett minimum!

• Anyand endast intakta maskiner.
• Underhäll och rengör maskinen regelbundet.
  Anpassaddittarbetssattillmaskinen.
  Overbelasta inte maskinen.
  Lämna in maskinen for översyn vid behov.
  Slafiran maskinen om den inte anvands.
  Bärhandscar.

Obs!

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppsta pa grund av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi Itermask anvands.
2. Horselskador om inget lampligt horselskydd anvands.
3. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under langre tid aller om det inte hanteras och underhälls enligt foreskrift.

5. Färe användning

Innan du ansluter maskinen mäste du övertyga dig om att uppgifterna på typskylten stämmer överens med natets data.

Varning!

Dra alltid ut stickkontakten innan du gör nagra installingar pa maskinen.

5.1 Montera insatsverktyg (bild 1/2)

För saker montering av insatsverktygen bör du lögga multifunktionsverktyget sätt strombrytaren (1) pekar nedat och verktygsfäsitet (2) pekar uppat.
Satt in insatsverktyget (tex en trekantig slipp-latta allerett Sagblad) pa verktygsfastet (2) saatt fasstets (2) stift passar in urtagen pa insatsverktyget.
Fast insatsverktyget med den medfoljande skruven (5) och dra at skruven ordentlich med sexkantnyckeln (7).

S

Se till att brickan (4) anvands som distansbrickka for skruven (5) (se bild 2).Brickans valvda sida maste peka uppat.

Varning!

Kontrollera att insatsverktyget sitter fast!

5.2 Trekantig slipplatta

After att den trekantiga slipplattan har monterats kan maskinen anvandas som hornslip.

5.2.1 Fasta slippapper

Latt att byta ut tack vare kardborrefaste. Se till att utsugningshalen i slippappret stammer overens med halen i slipplattan.

5.3 Montera dammsugning for slipplattan (bild 3/4)

Dammsugningen forhindrar storre nedsmutsning, hog dammbelastning i andningsluften och underlattar avfallshanteringen.

• Ställ maskinen i en saker position entigt beskrivningen under punkt 5.1.
  Satt dammsugningsanordningen (6) på verktygsfastet (2) enlicht beskrivningen i bild 3.
  Vrid dammutsugningsanordningen (6) som visas i figur 4 tills den klickar pa plats.
  Satt darefter den trekantiga slipplattan (8) pa dammsugningsanordninger (6) och verktygsfastet (2) stiften i verktygsfastet (2) passar in i oppngen i den trekantiga slipplattan (8). Montera direfter enigt beskrivningen i bild 5.
• Se till att brickan (4) används som distans-bricka För skruven (5) (se bild 2). Brickans valvda sida mäste peka uppat.
  Anslut en spansug aller en dammsugare till din maskin (se bild 6).Darmed kan du uppnan en optimal uppsugning av damm och span fran arbetsstycket.

Fördelar: Detta ar skonsamt für saväl maskinen som für din egen hälva. Ditt arbetsomräde blir dessutom renare och sākrace.

6. Anvanda

6.1 Sla pa resp. ifran maskinen (bild 6)

Skjut strombrytaren (1) framat for att sla pa maskinen.

Skjut strombrytaren (1) bakat for att sla ifran maskinen.

6.2 Arbetsanvisningar

Slapa maskinen.
- Arbeta alltid bort fran dig.
Häll aldrig handerna direkt framfor arbetsom-rådet.
Anvand endast intakta och oskadade insatsverktyg.

Insatsverktyg

Sága: Sága virke och plast.

Användningsstips:

När du sāgar maste du vara uppmärksam pa främande foremål materialet. Ta bort sadana foremål. Sänksagning fār endast utforas i mjuka material, t ex virke eller gipsskivor.

Slipning: Ytslipning av kanter, i horn ell er vid svaratkomliga stallen. Beroende pa vilket slipblad som anvands kan trä, farg, lack osv. slipas.

Användningstips:

Maskinen ar särskilt prestandastark for slipning av horn och kanter som ar svara att komma at. Om du vill slipa profi ler erller halkalar kan du även anvanda slipplattans spets ellant. Beroende pa vilket material som ska bearetasamt hur intensivt slipningen sca utforas star olika slags slippparter till forbogande. Mangden material som kan slipas av kan du i storsta man bestämma genom att valja ratt slippparter och variera trycket pa slipplattan.

Skrapning: Skrapa av gamla lack-ller limrester. Användningstips:

For insatsverktyget mot ytan som skra ekrapas. Borja med plan vinkel och lagt anliggningstryck. Om anliggningstrycket ar alltfor högt fi nns det risk for att underlaget (tex virke, puts)kommen til skada.

6.3 Varvitalsreglage (bild 8)

Vrid runt varvitalsreglaget (3) for att stalla in varvatlet i forvag.

Plus-riktning:

Minus-riktning:

högre

lagre

varvthal

varvthal

S

Om natkabeln tillenna Produkt har skadats maste den bytas ut av tillverkaren, kundtjanst ell er av en annan person med liknande behorighet ettersom det annars fi nns risk for personskador.

8. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten infor alla rengöringsarben.

8.1 Rengora maskinen

• Hall skyddsanordningarna, ventilationsöppingarna och motorkáapan i sö damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk aller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen after varje användningsstillfalle.
• Rengör maskinen med jämna mellanrum med en fuktigduk och en aning sapa. Använd inga rengörings-ller losningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vatskor,trangler in i maskinens inre. Om vatten,trangler in i ett elverktyg hojs risiken for elektriska slag.

8.2 Kolborstar

Vid overdrivning gnistbildning maste du lata en behörig elinstallator kontrollera kolborstarna.

Fara! Kolborstarna fär endast bytas ut av en behörig elinstaller.

8.3 Underhäll

I maskinens inre fi nns inga delar som kraver underhall.

8.4 Reservdels- och tillbehörställning

Angefoljande information nara du bestaller reservdeler:

Produkttyp
- Produktens artikelnummer
- Produktens ID-nr.

Reservdelsnumret for reservdelen

Aktuella priser och ytterligare information fi nns paa www.Einhell-Service.com

Tips: For bra arbetsresultat rekommenderar vi hovgardiga tillbehör fran

kwb!www.kwb.eu [e-mail]

9. Skrotting och Återvinning

Produkten ligger i en forpackning som fungerar som skydd mot transportskador. Denna forpackning bestar av olica material som kan atervinnas. Lamna in forpackningen till att insamlingsstalle for atervinning. Produktien och dess tillbehor bestar av olica material som tex metaller och plaster. Defektaprodukter far inte kastas i hushallsoporna. Lamna in Produkten till att insamingsstalle i din gemeinsen for professionell avfallshantering. Hör after med din gemeinsen om du inte vet var narmsta insamingsstalle fi nns.

10. Forvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt for barn. Den bösta forvaringstemperaturen ar mellan 5 och 30^ . Förvara elverktyget i originalforpackningen.

S

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehälter elektriska eller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljövänlig atervinning.

Atervinnings-alternativ till begaran om atersandning:

Som ett alternatively till returninger ar agaren av elustrustningen skyldig att bidraga till andamalsenlig avfallshantering for det fall att urustningen ske skrotas. Effer att den forbrukade urustningen har lamnats in till en avfallsstation kan den omhandertas i enlighet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdilar och hjalpmedel utan elektriska komponenter vars syfte har varit att komplettera den forbrukade urustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumention och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillständ frän Einhell Germany AG.

Med forbehall for tekniska andringar.

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparatio och tilhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage samt att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Kolborstar, Trekantig slipplatta, Skrapa, HSS-sågblad, Diamant-sågblad
Förbrukningsmaterial/förbrukningsdeler* Slippapper
Delar som saknas

• ingár inte tvunget i leveransomfattningen!

Vid brister erller störningar kan du animä delta på webbplatsen www.Einhell-Service.com. Ge en detailerad beskrivng av felet som har uppstatt och besvara alltid foljande fragor:

• Fungerade Produkten Forst aller var den defekt From Början?
• Märkte du av nagonting innanprodukten slutade att fungera (symptomer före defekt)?
• Enligt din ösikt, vilken Funktion ar felaktig iprodukten (huvudsymptom)?

váraprodukter genomgár en strängkvalitetskontroll. Om denna produkt mot formodan inte fungerpar ratt satt,beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi star även gärna till tjanst pà Telefon under servicenumret som anges nedan. Foljande punkter gäller for att du ska kunna góra ansprák pa garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte aller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt skara vara ny och harstamma fran nedanstende tillverkare. VI avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas till andamalsenigt syfte och inte har konstruerats for kommersiell, hantverkmassig erer yrkesmssig anvandning. Ett garantiavtal sluts darrfor ej om Produkten inom garantitiden har anvants inom yrkesmssiga, hantverkmassiga erer industriella verksamheter erer har utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, om produkten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produiten som kan harledas till missbruk erller ej andamalsenlig anvandning (tex overbelastning av produits erer anvandning av ej godkanda insatsverktyg erller tillbehör), frammande partiklar som har trängt in i produits (tex sand, sten aller damm, transportskador), yttre vãld eller yttre pâverkan (tex skador after att produits fallit ned).

6. Skador på produit eller delar av produits som kan harledas till brukmässigt, normalt eller for övrigt naturligt slitage.

7. Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantiti- den fortfarande galler sha ansprak pa garanti stallas inom tvä veckor after att defekten faststalldes. Det ar inte mojglt att stalla ansprak pa garanti after att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell erbyts ut, dessutom medfor sādana arbeten inte at en ny garantitid bōjar gälla fürprodukten ell er for ev. reservdelar som har monterats in. Detta galler även vid hembesök.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.Einhell-Service.com. Se till att du har sparat pa kvittot erer ett annat kopebevis som pavisar att du har koptenna produit i nytt skick. Produktor som sands in utan kopebevis erer utan markskylt tacks inte av vara garantitjänster eftersom de inte kan identifieras. Om defekten i produits tacks av vara garantitjänster, fär du genast en reparerad ellr ny produit av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin eller som har uppstätt after garantitidens slut. Skicka inprodukten till nedanstände serviceadress.

För slitage- och Förbrunningsdeler som für delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.
