| Tipo de produto | Ferramenta multifunções |
| Marca | Einhell |
| Modelo | TCMG 250 CE |
| Tensão da rede | 220-240 V ~ 50 Hz |
| Potência absorvida | 250 W |
| Velocidade de rotação em vazio | 11000 - 20000 tr/min |
| Ângulo de oscilação | 3° |
| Superfície de lixamento | 90 x 90 x 90 mm (triangular) |
| Peso | 1,2 kg |
| Categoria de proteção | II |
| Nível de pressão sonora | 84,5 dB(A) (incerteza K=3 dB) |
| Nível de potência sonora | 91,5 dB(A) (incerteza K=3 dB) |
| Vibração no punho (valor total) | 13,949 m/s² (incerteza K=1.5 m/s²) |
| Acessórios fornecidos | Base de lixamento triangular, raspador, lâmina de serra, chave sextavada, dispositivo de aspiração de pó, papel abrasivo |
| Utilizações principais | Lixamento de madeira, retificação de ferro e plásticos, serragem de madeira/plástico/metal, raspagem de carpetes e tintas |
| Regulador de velocidade | Sim, pré-ajuste por roda (de 1 a 6) |
| Sistema de aspiração | Dispositivo de aspiração de pó integrado, adaptável a aspirador |
| Fixacão do papel abrasivo | Fecho velcro (autoaderente) |
| Manutenção | Limpeza regular com pano úmido, verificar as escovas de carvão |
| Instruções de segurança | Usar proteção auditiva e máscara antipoeira, ler o manual de instruções |
Perguntas frequentes - TCMG 250 CE EINHELL
Perguntas dos utilizadores sobre TCMG 250 CE EINHELL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Multiferramentas em formato PDF gratuitamente! Encontre o seu manual TCMG 250 CE - EINHELL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. TCMG 250 CE da marca EINHELL.
MANUAL DE UTILIZADOR TCMG 250 CE EINHELL
P Manual de instruções original Ferramenta multifunções
4. Caracteristicas Tecnicas

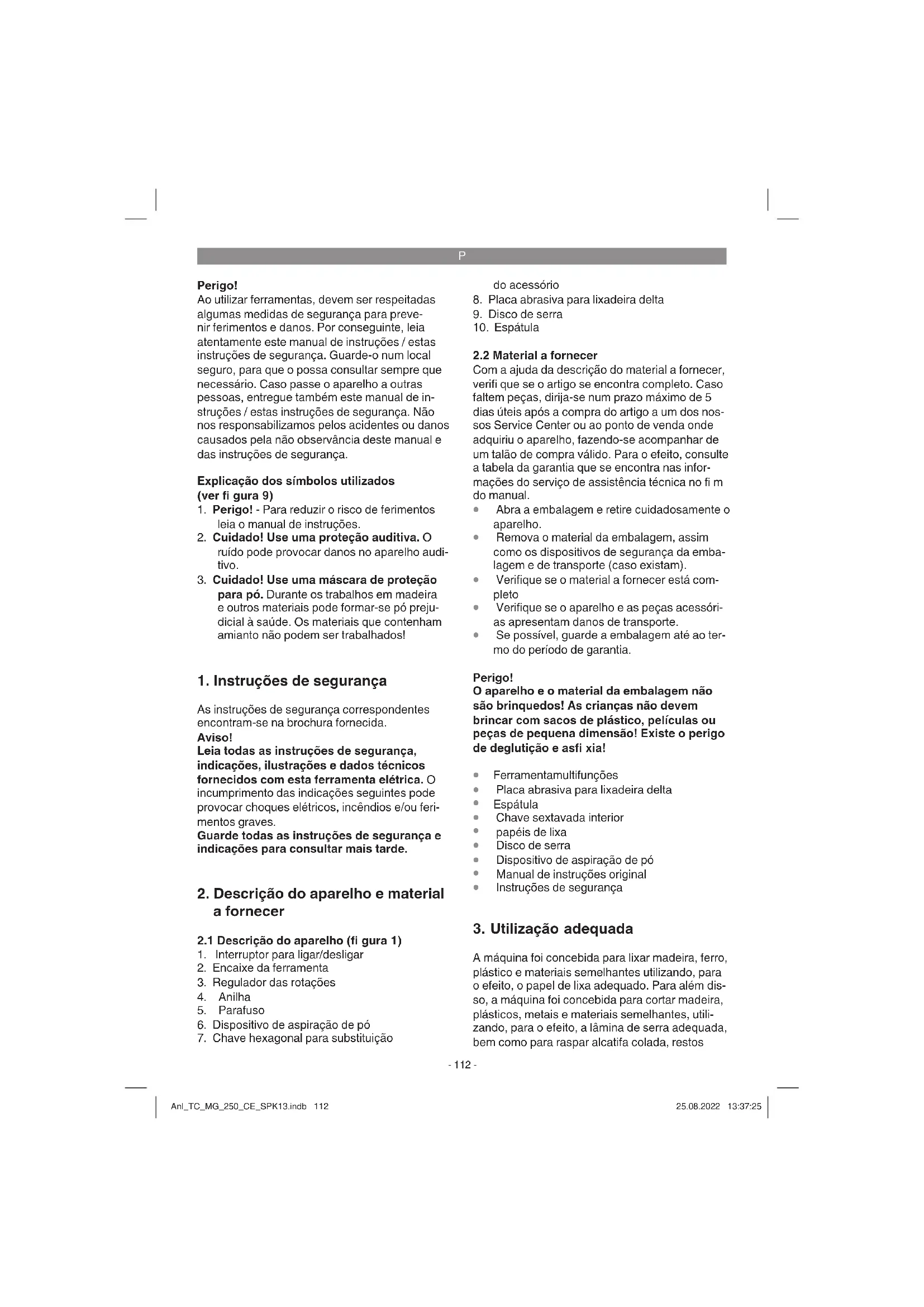

Ao utilizej ferramentas, devem ser respeitas dasomalmas medidas de seguranca para prevenir ferimentos e danos. Por consequence,leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consulutar sempre que necessario.Caso passe o aparelho a outras pessoas, entrega quelemem这支 manual de instruções/estas instruções de segurança.Nao nos responsabilizamos pelos accidentes ou danos causados pela nao observancia这是我ual e das instruções de segurança.
Explicação dos símbolos realizados (ver fi gura 9)
- Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções.
- Cuidado! Use uma proteção auditiva. O ruido pode provocar danos no aparelho auditivo.
- Cuido! Use a maiorca de protecao para po. Durante os tratalhos em madeira e outros materiais podar formar-se po prejudicial a saude. Os materiais que contenham amIENTN ao podem ser travaHados!
1. Instruções de segurança
As instruções de segança correspondentes encontrar-se na brochura fornecida.
Aviso!
Leia todas as instruções de segurarca, indicações, ilustrações e@dados tecnicos fornecidos com esta ferramenta elétrica. O incumprimento das indicações seguições pode provocar choques elétricos, incendios e/ou ferimentos graves.
Guarde todas as instruções de segurança e指示os para consulgar mais tarde.
2. Descrição do aparecido e material a fornecer
2.1 Descrição do aparecido (fi gura 1)
- Interruptor para ligar/desligar
- Encaixe da ferramenta
- Regulador das rotações
- Anilha
- Parafuso
- Dispositivo de aspiração de pó
- Chave hexagonal para substituição
do acessório
- Placa abrasiva para lixadeira delta
- Disco de serra
- Espátula
2.2 Material a fornecer
Com aakra do material a fornicer, verifi que se o artigo se encontra completeness. Caso faltem peças, dirija-se num prazo máximo de 5 dias uteis après a compra do artigo a um dos nossoos Service Center ou ao punto de vendalonde adquiriu o aparelho, fazendo-se acompanhar de um talao de compra valido. Para o efeito, consulte a tabela da garantia que se encontra nas informacoes do service de assistencia的技术ica no fim do manual.
Abra a embalagem e retirecretuidadosamente o aparelho.
- Remova o material da embalagem, assim como os dispositivos de segurarca da embalagem e de transporte (caso existam).
Verifique se o material a fornecer está completo
Verifique se o aparelho e as peças acessórias aparem danos de transporte.
- Se possèvèl, guarde a embalagem até ao ter-mo do periodo de garantia.
Perigo!
O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plácico,能得到as ou peças de很小a dimensao! Existe o perigo de degliuticao e asfi xia!
Ferramentamultifuncoes
- Placa abrasiva para lixadeira delta
- Espátula
Chave sextavada interior
papéis delixa
Disco de serra
Dispositivo de aspiração de pô
- Manual de instruções original
Instruções de segurarca
3. Utilização adequada
de massa de aparlar, pinturas antigas e aplicacoes semelhantes.
A boaquina sô pode ser realizada para os fi ns a que se destina. Qualquer outras tipo de'utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo dairesultantes são da responsabilité do Utilizador/operador e não do fabricante.
Chamamos a atenção para o facto de os outros aparéhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilitadese o aparého forutilizando no comércio, artesanato ou indústria ou em atividades equiparáveis.
4. Dados技术和
Tensao de rede: 220-240 V\~50 Hz
Potência absorvida: 250 W
Rotacoes com marcha
em vazio: 11000-2000 r.p.m.
Superficie de lixar: 90 x 90 x 90 mm
Classe de protecao: II
Peso: 1,2 kg
Perigo!
Ruido e vibracao
Os valeos de ruido e de vibracao foram apurados de acordo com a EN 62841.
Nivel de pressao acustica L_PA 84,5dB(A)
Incerteza K 3 dB
Nivel de potência acústica L_WA 91,5 dB(A)
Useuma protecção auditiva.
O ruido pode provocar danos auditivos.
Valores totais de vibração (soma vectorial de tres direçções) apurados de acordo com a EN 62841.
Punho
Valor de emissao de vibrationao a_n = 13,949~m / s^2 Incefteza K = 1,5m / s^2
Os valore totais de vibracao e os valore de emissao de ruidos indicados foram medidos segudo umMETHODo de ensao normalizado e poder sem utilizesdo para a comparacao de um ferramenta eltrica com other.
Os values totais de vibração e os valuores de emissão de ruidos indicados también podem ser realizados para um calculo provisório da energia.
Aviso:
As emissões de vibração e de ruido podem divergar dos valuções indicados durante a utilização efetiva da ferramentaétrica, consoante o tipo de utilização da mesma, em especial, o tipo de peça a trabalho.
Utilize apenas aparehos em bom estado.
- Limpe e faça a manutenção do aparelho regularamente.
Adapte o seu modo de trabalho ao aparelho.
- São sobrecarregue o aparelho.
- Se necessário, submeta o aparecido a uma verificação.
- Desligue o aparecido, quando este não estiver a ser realizado.
Useluvas.
Cuidado!
Ricos residuais
Mesmo quando esta ferramenta electrica é realizada adequamente, existem sempre riscos residuales. Dependendo do formato e do modelo esta ferramenta electrica pode ocorro os següntes perigos:
- Lesões pulmonares, caso não sera'utilizada uma máscara de proteção para POD adequada.
- Lesões auditivas, caso não sera'utilizando uma proteção auditiva adequada.
- Danos para a saude resultantes das vibrations na nao e no BRAO, caso a ferramenta sera'utilizada durante um longo periodo de tempo ou se nao for operada e feita a manutencao de forma adequada.
5. Antes da colocação em funciona
Antes de ligar aquina, certifi que-se de que os dados constantes da placac de caracteristicas correspondem ao dados de rede.
Aviso!
Retire sempre a fi cha de alimentacao da corrente eletrica antes de efectuar ajustes no aparelho.
P
5.1 Montar as ferramentas de trabajo (fi gura 1/2)
- Para una montagem segura das ferramentas de trabajo, posicione a ferramenta multifunções de forma a que o interruptor para ligar/desligar (1) fique a apontar para boa e o encaixe da ferramenta (2) para cima.
- Coloque a ferramenta de trabalho (p. ex. placaba abrasiva para lixadeira delta ou disco de serra) no encaixe da ferramenta (2), de forma a que os pinos do encaixe da ferramenta (2) encaixem nas aberturas da ferramenta de trabalho.
Fixe a ferramenta de trabajo com o parafuso (5) fornecido e aperte-o bem com a chave hexagonal (7). - Certifique-se de que a anilha (4) é'utilizada como anilha para o parafuso (5) (ver figura 2). Para isso, a LINHA concava da anilha deve ficar virada para cima.
Aviso!
Verifi que o assento correto da ferramenta de trabalho!
5.2 Placa abrasiva para lixadeira delta
Com a plac abrasiva para lixadeira delta é pos-sivel utiliser a maquina como lixadeira delta.
5.2.1 Fixação do papel de lixa
Substituição sem problemas gratas ao fecho de velcro. Certifi que-se de que os furos de extracção de poeiras no papel de lixa e no prato de lixar coincidem.
5.3 Montar a aspiracao do po para placarabrasiva (fi gura 3/4)
A aspiração do po evita sujidades maiores e elevadas concentrações de po no ar é fácil a eliminação.
- Coloque o aparecido numa posicao segura, conforme descripto no punto 5.1.
- Coloque o dispositoivo de aspiracao de po (6) no encaixe da ferramenta (2) tal como representado na figura 3.
- Rode o dispositoivo de aspiracao de po (6) ate engatar, conforme ilustrado na figura 4.
- Certifique-se de que a anilha (4) é'utilizada como anilha para o parafuso (5) (ver figura 2). Para isso, a LINHA concava da anilha deve ficar virada para cima.
Coloque a placabrasiva para lixadeira delta (8) no dispositivo de aspiracao do po (6) e no encaixe da ferramenta (2), de forma a que os pinos do encaixe da ferramenta (2) encaixem
na abertura da placar abrasiva para lixadeira delta (8) e fixe-os como indica na figura 5.
Ligue um disposicao de aspiracao ou um aspirador ao seu aparelho (ver figura 6).Obtem assimuna aspiracao ideal de poeiras e aparas da peça a travaalhar.
As vantageurs: protege o aparelho e a sua saude. Para além disso, a sua area de trabalho fi ca limpa e segura.
6. Operacao
6.1 Ligar/desligar
Para ligar o aparelho, empurre o interruptor (1) para arente.
Para desligar o aparelho, empurre o interruptor (1) paraTRS.
6.2 Indicações de trabalho
Ligue o aparelho.
- Trabalhe com o aparelho afastado do corpo.
- Nunca colque as mãos nas proximidades da area de trabalho.
Utilizeapanas ferramentas de trabajo em perfeito estado e sem danos
Indicações de trabalho:
Ao serrar tenha em atençao acos corpos estranhos que possa encontrar no material e, se necessario, remova-os.
Durante o processo de serragem por imersão so pode ser realizados materiais macios como amadeira ou o pladur.
Lixar: Lixar rebordos, cantos ou locais de dificil accesso das superficies. Dependendo da folha delixa, pode lixar madeira, tinta, etc.
Indicações de trabalho:
O aparecido ébastante efi caz quando é necessário realizar trabalhos de liagem em cantos earestas. Para liar parfis e meias-canas pode utilizes somente a ponta ou um canto do prato de liarx. Opte螵papel de lixa mais adequado para o material a travaHAR e a camada de superficie a remover. A capacidade de remoçao é, essentialmente, determinada螵pio tipo de folha de lixa escolhido e pela pressao correcta sobre o prato de liarx.
P
Raspar: Raspar pinturas antigas ou colas Indicações de trabalho:
Aproxime a ferramenta de travailho do local a processor. Inicio os travaHos com um angulo de inclinação baixo e pressão reduzida. Se exercer demasiada pressão, a superficie (p. ex. madeira, reboco) pode ficar danificada.
6.3 Regulador das rotações (fi gura 8)
As rotações podem ser pré-seLECTIONadas, girando o regulador das rotações (4).
Sentido mais: rotações mais elevadas Sentido menos: rotações mais baixas
7. Substituição do cabo de ligação à rede
Perigo!
Para evitar perigos, sempre que o cabo de li-gação à rede deste aparelho for danifo cado, é necessário que sera substituido pelo fabricante ou pelo seu service de assistência Tecnica ou por uma pessoas com qualificação.
8. Limpeza, manutenção e encomenda de peças sobressalentes
Perigo!
Retire a fi cha da corrente antes de qualquer trabalho de limpeza.
8.1 Limpeza
- Mantenha os dispositivos de segurar, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sobre com ar comprimido a baixa presão.
- Aconsehlamos a limpar o aparecido directamente antes cada Utilização.
- Limpe regularamente o aparelho com um pano humido e um pouco de sabão. Não utilize detergentes ou solvents; estes podem corrorer as peças de plácico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de agua num aparelho eletrico augmente o risco de你怎么eletrico.
8.2 Escovas de carvo
No caso de formação excessiva de faiscas, mande verífico car as escovas de carão por um electricista.
Perigo! As escovas de carvão são poder ser substituidas por um electricista.
8.3 Manutenção
No interior do aparecido não existem quaisquer peças que necessitem de manutenção.
8.4 Encomenda de peças sobressalentes e acessórios:
Para encomendar peças sobressalentes, deve indicar os seguentes dados:
- modelos do aparecido
- número de referencia do aparelho
- número de identificacao do aparelho
- número de peça sobressalente necessária
Pode consultar os preços e informações actuais em www.Einhell-Service.com
Dica! Para bons resultados, recomendamos accesórios de alta calidad da
kwb!www.kwb.eu welcome@kwb.eu
9. Eliminação e recicagem
O aparelho encontrar-se dentro de uma embalagem para fazer danos de transporte. Essa embalagem é materia-prima, podendo ser reutilizada ou recicada. O aparelho e os respectivos acessórsios são de diferentes materiais, como p. ex. o metal e o plácico. Não deite os aparelhos defeituços para o lixo dométrico. Para uma eliminação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conheçimento de nenhum local de recolha, informe-se quanto da sua administração autáquica.
10. Armazenagem
Guarde o aparelho e os respectivos accesórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempera- ratura ideal de armazenamento situa-se entre os 5 e os 30^ . Guarde a ferramenta eletrica na embalagem original.
P
So para paises da UE
Não deite as ferramentas electrolyicas para o lixo dométrico!
Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos electricos e electrônicos e a responsiva transposão para o direito interno, as ferramentas electricas usadas tem de ser recolhidas separadamente e entrega nos locais de recolha previstos para oefeito.
Alternativa de reciclagem relativa a solicitação de devolução:
O propietário do aparelho eletrico, no caso de não optar pela devolução, é obligado a recicular adequadamente o aparelho eletrico. Para tal, o aparelho uso同樣tem podere ser entregue a um punto de recolha que trate da eliminaçao de residuos, respeitando a leiisagao nacional sobre residuos e respectiveva reciclagem. Não está abrangidos os meiros auxiliares e os acessorios sem componentes electronicos, que acompanham os aparelhos usados.
Na eliminação, certificque-se de que a bateria e a lampada (p. ex. lampada incandescente) foram retiradas do aparelho.
A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produits caresc de autorização expressa da Einhell Germany AG.
Reservado o direito a alteracoes tecnicas
P
Informações do service de assistência Tecnica
Estamos representados em todos os paises Mentionados no certificado de garantia por agentes autorizados competentes,@cujos contactos podera encontrar no certificado de garantia. Estes encontrar-se ao seu dispor para todos os serviceos de que necessita, tais como reparacoes, fornecimento de peças sobressalentes e peças desgastadas ou a aquisicao de consumiveis.
Deve-se ter em atençao que,este produits,as seguiñtes peças está sujeitas a um desgaste natural ou decorrente da sua Utilização,ou entao são necessarias como consumíveis.
| Categoria Exemplo | |
| Peças de desgaste* Escovas de carvão, Placa abrasiva para lixadeira delta, Espátula, Disco de serra HSS, Disco de serra de diamante | |
| Consumíveis/peças consumíveis* Papel de lixa | |
| Peças em falta | |
* nao incluo obligatoriamente no material a fornecer!
Em caso de deficiências ou erros, pedimos-lhe que comunique o problema atraves da págná de Internet www.Einhell-Service.com. Certifique-se de que faz uma descrição exacta do problema,respondendo sempre às seguides questions:
- O aparecido já funcional nou algouma vez ou possui o defeito desde o inicia?
- Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?
- Na sua opinião, que erro de functiónamento apareça o aparecido (sintoma principal)? Descreva este erró de functiónamento.
P
os nosotros Produkção são submetidos a um rigoroso controlo de qualidade. Se, àsinda assim, o aparecido não funciona nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirja ao meu service de assistência Tecnica na morada指示ado no presente certificado de garantia. Se preferir, quando possible contactar-nos Telefonically atraves do número de assistência Tecnica indicado. O exercimento dos direitos de garantia está sujeito às seguides condições:
- As presentes condições de garantia dirigem-se exclusivamente aos consumidos, ou está, pessoas naturais, que não desejam usar este produit quer no àsbito da sua atividade comercial quer de outra activités independente. As presentes condições de garantia regem as prestações de garantia adiconais com que o fabricante abaixó designado se compromete, àslem dos termos legais de garantia, para com os compradores dos seu novos aparhços e não afectam os他们在 direitos legais de garantia. O nosso service do garantia é prestado gratamente.
- O服务于garantia cobre exclusivamente as deficiencias num novo aparelho adquirido do fabricante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por esta opção, limitado à eliminaçao de tal falta no aparelho ou a substituição do mesmo. Chamamos a atençao para o facto de os outros aparelhos não terem sido concebidos para uso commercial, artesanal ou profissional. Não havera, por istso, lugar a um contrato de garantia no caso de o aparelho ter sido realizado, dentro do periodo de garantia, em entreprises do sector comercial, artesanal ou industrial ou atividades equiparáveis.
-
Excluidos pela.nossa garantia estao:
-
Danos no aparecido resultantes da inobservência das instruções de montagem ou de uma instalação Incorrecta, da inobservência do manual de instruções (como p. ex. a ligaçao a uma tensao de rede ou tipo de corrente errada) ou da inobservência das dispositions de seguranca ou da exposicao do aparecido a condiçoes ambientais anormais ou de uma conservacao e manutencao insufi cientes.
-
Danos no aparelho resultantes de utilizes o abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou Utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou po, danos de transporte), o uso de forca ou impactos externos (como p. ex. danos resultantes de quidas).
-
Danos no aparelho ou nas peças do aparecido associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outras vezes.
-
O período de garantia é de 24 vezes a conta da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do periodo de garantia, no prazo de das semanas antes sido detectado ou defeito.于此 excluía a reclamação de direitos de garantia antes o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do periodo de garantia não与发展ou a contagem de um novo periodo de garantia para o aparelho ou para eventualis peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência Tecnica ter sido prestada no local.
- Para Activate a garantia, denuncie o aparecido de feito outro comprovativo de compra do aparecido novo. Os apareiros enviados sem o respectivo comprovativo ou sem a placar de caracteristicas, são excludidos pelo service de garantia devido a falta de atruição. Se o defeito do aparecido estiver abrangido pelo coisa de garantia, ser-lhe-á imeditamente enviado um aparecido novo ou reparado.
Naturalmente, también teremos todo o gosto em efectuar reparacoes que não está, ou deixaram de estar, abrangidas pelo service de garantia. Nesse caso, tera de suportar os custos da reparacao. Para este efeito,deeravelaporalho paraamorada do nosso service de assistencia Tecnica.
Para peças de desgaste, consumveis e em falta, consulte as restricoes esta garantia, de acordo com as informacoes do service do assistencia Tecnica de meaual de instruções.
