MANUALE UTENTE TCMG 250 CE EINHELL

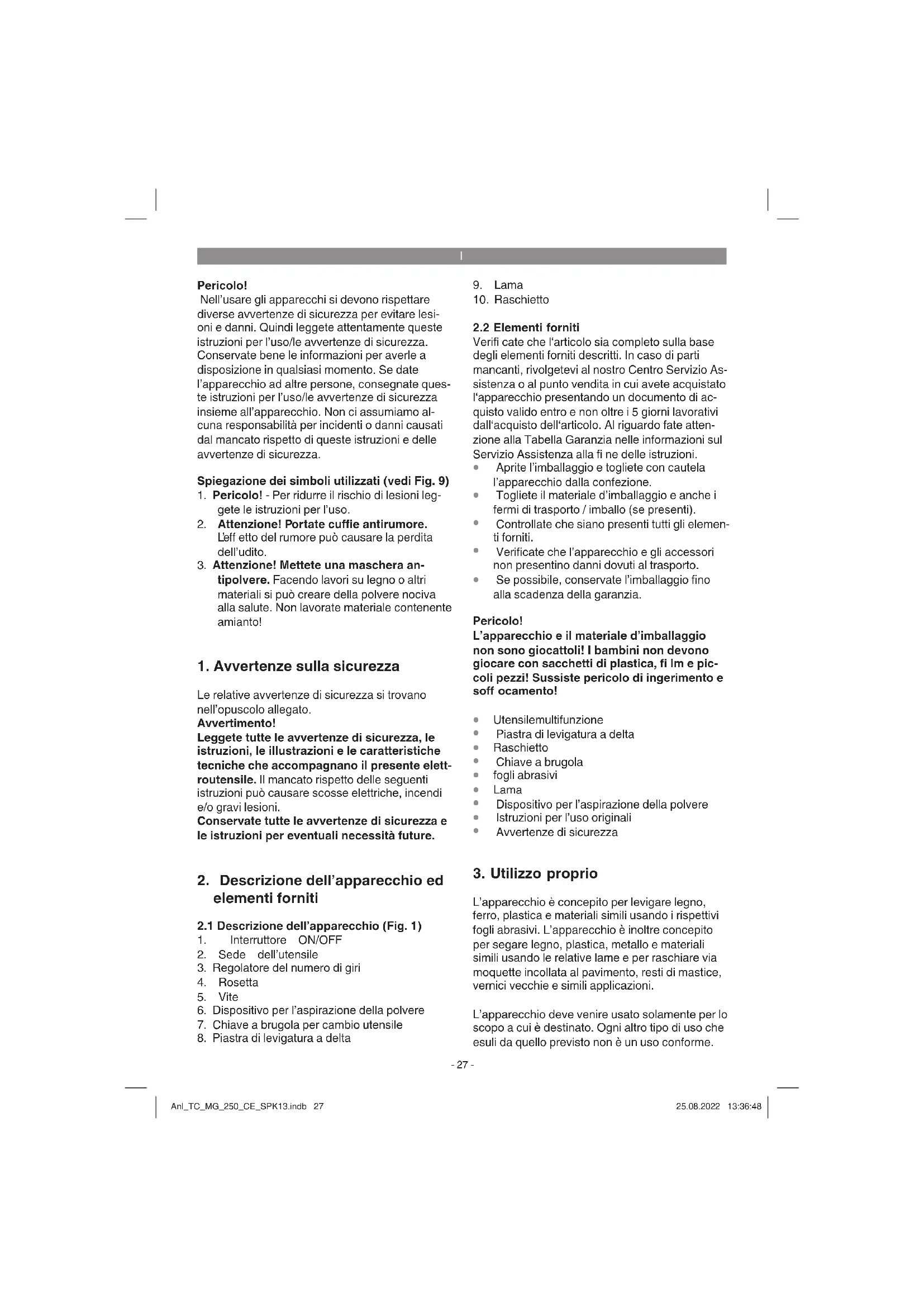

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza. Spiegazione dei simboli utilizzati (vedi Fig. 9)

1. Pericolo! - Per ridurre il rischio di lesioni leg-

gete le istruzioni per l’uso.

2. Attenzione! Portate cuffi e antirumore.

L’e ff etto del rumore può causare la perdita dell’udito.

3. Attenzione! Mettete una maschera an-

tipolvere. Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contenente amianto!

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Avvertimento! Leggete tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che accompagnano il presente elett- routensile. Il mancato rispetto delle seguenti istruzioni può causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze di sicurezza e le istruzioni per eventuali necessità future.

1. Interruttore ON/OFF

2. Sede dell’utensile

3. Regolatore del numero di giri

6. Dispositivo per l’aspirazione della polvere

7. Chiave a brugola per cambio utensile

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Utensile multifunzione

Dispositivo per l’aspirazione della polvere

Istruzioni per l’uso originali

Avvertenze di sicurezza

L’apparecchio è concepito per levigare legno, ferro, plastica e materiali simili usando i rispettivi fogli abrasivi. L’apparecchio è inoltre concepito per segare legno, plastica, metallo e materiali simili usando le relative lame e per raschiare via moquette incollata al pavimento, resti di mastice, vernici vecchie e simili applicazioni. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. Anl_TC_MG_250_CE_SPK13.indb 27Anl_TC_MG_250_CE_SPK13.indb 27 25.08.2022 13:36:4825.08.2022 13:36:48I

L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Peso: ..........................................................1,2 kg Pericolo! Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 62841. Livello di pressione acustica L

.............................................. 3 dB Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vetto- riale delle tre direzioni) rilevati secondo la norma EN 62841. Impugnatura Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

I valori complessivi delle vibrazioni e i valori di emissione dei rumori indicati sono stati misurati secondo un metodo di prova normalizzato e pos- sono essere usati per il confronto tra elettrouten- sili di marchi diversi. I valori complessivi delle vibrazioni e i valori di emissione dei rumori indicati possono essere usati anche per una valutazione preliminare delle sollecitazioni. Avvertimento: Le emissioni di vibrazioni e di rumori durante l‘utilizzo eff ettivo dell‘elettroutensile possono va- riare dai valori indicati a seconda del modo in cui l‘elettroutensile viene utilizzato, in particolare a seconda del tipo di pezzo lavorato. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate i guanti. Attenzione! Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. Avvertenza! Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile.

5.1 Montaggio utensili (Fig. 1/2)

Per il montaggio sicuro degli utensili posizio- nate l’utensile multifunzione in modo tale che l’interruttore ON/OFF (1) sia rivolto verso il basso e la sede dell’utensile (2) verso l’alto.

Mettete l‘utensile (per es. piastra di levigatura triangolare o lama) nella rispettiva sede (2) in Anl_TC_MG_250_CE_SPK13.indb 28Anl_TC_MG_250_CE_SPK13.indb 28 25.08.2022 13:36:4825.08.2022 13:36:48I

modo tale che i perni della sede (2) entrino nelle cavità dell‘utensile stesso.

Fate attenzione che la rosetta (4) venga uti- lizzata come rosetta per la vite (5) (vedi Fig. 2). In tal caso la bombatura della rosetta deve essere rivolta verso l‘alto. Avvertenza! Verifi cate che l’utensile sia ben fi ssato!

5.2 Piastra di levigatura a delta

Con la piastra di levigatura a delta l’apparecchio può essere usato come levigatrice triangolare.

5.2.1 Fissaggio dei fogli abrasivi

Sostituzione semplicissima tramite la chiusura velcro. Controllate che i fori di aspirazione del fo- glio abrasivo corrispondano a quelli della piastra di levigatura.

5.3 Montaggio del dispositivo per

l‘aspirazione della polvere per piastra di levigatura (Fig. 3/4) L’aspirazione della polvere evita lo sviluppo di grandi quantità di sporco, un carico di polvere elevato nell’aria che si respira e facilita lo smalti- mento.

Posizionate l’apparecchio in una posizione sicura come descritto in 5.1.

Posizionate il dispositivo per l’aspirazione della polvere (6) sulla sede dell’utensile (2) come mostrato in Fig. 3.

Ruotate il dispositivo aspirapolvere (6) come indicato nella Fig. 4 fino a quando ingrana.

Fate attenzione che la rosetta (4) venga uti- lizzata come rosetta per la vite (5) (vedi Fig. 2). In tal caso la bombatura della rosetta deve essere rivolta verso l‘alto.

Mettete la piastra di levigatura triangolare (8) sul dispositivo per l‘aspirazione della polvere (6) e sulla sede dell‘utensile (2) in modo tale che i perni della sede (2) entrino nella cavità della piastra (8) e fissateli come mostrato in Fig. 5.

Collegate un dispositivo di aspirazione o un aspirapolvere al vostro apparecchio (vedi Fig. 6). In questo modo ottenete un‘aspirazione ottimale di polvere e trucioli dal pezzo da lavorare. I vantaggi: in tal modo evitate di arrecare danni all’apparecchio e alla vostra salute. La vostra zona di lavoro rimane inoltre pulita e sicura.

6.1 Accensione/spegnimento

Per accendere l’apparecchio spingete l’interruttore (1) in avanti. Per spegnere l‘apparecchio spingete indietro l‘interruttore (1).

6.2 Istruzioni di lavoro

Lavorate in direzione opposta al corpo.

Non mettete mai le mani direttamente in avanti alla zona di lavoro.

Utilizzate solo utensili in perfetto stato e sen- za danni. Utensili Segare: segare legno e plastica. Istruzioni di lavoro: Nel segare fate attenzione ai corpi estranei nel materiale e toglieteli se necessario. Nell’esercizio a sega a immersione devono venire lavorati solo materiali morbidi come legno o pan- nelli di cartongesso. Levigare: levigatura di superfi ci su bordi, in ango- li o in zone diffi cilmente raggiungibili. A seconda del foglio abrasivo per levigare legno, tinta, ver- nice ecc. Istruzioni di lavoro: l’utensile è particolarmente effi ciente nella levi- gatura di angoli e bordi di diffi cile accesso. Per le- vigare profi li e scanalature si può anche lavorare solo con la punta o un bordo della piastra. In base al materiale da lavorare e a quello che si desidera asportare dalla superfi cie, sono disponibili diversi fogli abrasivi. Il risultato dell’asportazione è deter- minato fondamentalmente dalla scelta del foglio abrasivo e dal dosaggio della spinta della piastra di levigatura. Rasare: raschiare vernici vecchie o colle Istruzioni di lavoro: Portate l’utensile verso il punto da raschiare. Iniziate con un angolo di incidenza piatto e con pressione di contatto bassa. In caso di eccessiva pressione di contatto la superfi cie (per es. legno, intonaco) può venire danneggiata. Anl_TC_MG_250_CE_SPK13.indb 29Anl_TC_MG_250_CE_SPK13.indb 29 25.08.2022 13:36:4925.08.2022 13:36:49I

6.3 Regolatore del numero di giri (Fig. 8)

Potete preselezionare il numero dei giri ruotando il regolatore del numero di giri (4). Direzione Più: numero di giri più elevato Direzione Meno: numero di giri più basso

7. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricis- ta. Pericolo! Le spazzole al carbone devono essere sostituite solo da un elettricista.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio e

accessori In caso di ordinazione di pezzi di ricambio è ne- cessario indicare quanto segue:

Numero di articolo dell‘apparecchio

Numero di identificazione dell‘apparecchio

Numero del pezzo di ricambio richiesto Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com Consiglio! Per un buon risul- tato di lavoro consigliamo gli accessori di qualità di ! www.kwb.eu [e-mail]

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_TC_MG_250_CE_SPK13.indb 30Anl_TC_MG_250_CE_SPK13.indb 30 25.08.2022 13:36:4925.08.2022 13:36:49I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) ven- gano rimossi dall‘apparecchio. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Ein- hell Germany AG. Con riserva di apportare modifi che tecniche Anl_TC_MG_250_CE_SPK13.indb 31Anl_TC_MG_250_CE_SPK13.indb 31 25.08.2022 13:36:5025.08.2022 13:36:50I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Spazzole di carbone, Piastra di levigatura a delta, Raschietto, Lama HSS, Lama diamantata Materiale di consumo/parti di consumo * Fogli abrasivi Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris- pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TC_MG_250_CE_SPK13.indb 32Anl_TC_MG_250_CE_SPK13.indb 32 25.08.2022 13:36:5125.08.2022 13:36:51I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost- ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_TC_MG_250_CE_SPK13.indb 33Anl_TC_MG_250_CE_SPK13.indb 33 25.08.2022 13:36:5125.08.2022 13:36:51DK/N
