Marque	Laserliner
Modèle	SuperLineLaser RX30
Catégorie	Niveau laser à lignes
Type de laser	Laser à diode, classe 2
Longueur d'onde	650 nm
Puissance	< 1 mW
Plage de nivellement automatique	± 3°
Précision	± 0,35 mm/m
Portée de travail	Jusqu'à 15 m (sans récepteur)
Portée avec récepteur RX	10 - 30 m (selon modèle récepteur)
Lignes laser	1 ligne horizontale 360°, 2 lignes verticales
Fonctions spéciales	Auto-nivellement, mode inclinaison, mode récepteur manuel, verrouillage transport, PowerBright, RX-Ready
Alimentation	4 piles alcalines AA (1,5 V)
Autonomie (toutes lignes)	env. 15 h
Autonomie (ligne horizontale seule)	env. 25 h
Température de travail	0 °C à +40 °C
Température de stockage	-10 °C à +70 °C
Dimensions (L x H x P)	70 x 125 x 110 mm
Poids (avec piles)	620 g
Fixation trépied	Filetage 1/4" (sous l'appareil)
Indice de protection	Non spécifié (usage intérieur)
Entretien	Nettoyer les fenêtres de sortie avec un chiffon doux et sec. Ne pas utiliser de produits agressifs.
Sécurité	Ne pas regarder directement le faisceau. Tenir hors de portée des enfants. Utiliser uniquement dans le cadre des spécifications.
Réparabilité	En cas de défaut, contacter le SAV UMAREX-LASERLINER. Ne pas ouvrir l'appareil.
Garantie	Consulter le carnet de garantie joint
Homologations	CE, conforme à la directive DEEE

FOIRE AUX QUESTIONS - SuperLineLaser RX30 Laserliner

Comment remplacer les piles du Laserliner SuperLineLaser RX30 ?

Ouvrez le compartiment à piles au dos de l'appareil (repère 2). Insérez 4 piles alcalines de type AA (1,5 V) en respectant la polarité indiquée. Refermez le compartiment.

Comment allumer l'appareil et activer les lignes laser ?

Déverrouillez le blocage de transport en mettant l'interrupteur à coulisse (3) sur la position 'ON' (MARCHE). La ligne horizontale s'allume. Utilisez la touche de sélection (8) pour activer ou désactiver chaque ligne verticale.

Que signifie le clignotement des lignes laser ?

Les lignes clignotent lorsque l'appareil est en dehors de la plage de nivellement automatique de ±3° ou lorsqu'il est en mode inclinaison. Dans le premier cas, repositionnez l'appareil. Dans le second, le clignotement est normal et indique que le niveau n'est pas automatique.

Comment utiliser le mode inclinaison ?

Placez l'interrupteur à coulisse (3) sur la position médiane (mode inclinaison). Le blocage de transport reste engagé. Sélectionnez les lignes souhaitées avec la touche (8). L'appareil ne s'auto-nivelle pas, les lignes clignotent pour le rappeler.

Comment vérifier la précision du laser ?

Pour le contrôle horizontal, placez l'appareil au centre entre deux murs distants d'au moins 5 m. Marquez les points A1, A2, A3 comme indiqué dans la notice. L'écart entre A2 et A3 ne doit pas dépasser 0,35 mm/m. Pour la verticale, utilisez un fil à plomb de 2,5 m et vérifiez que l'écart est inférieur à ±1,75 mm.

Comment utiliser le laser avec un récepteur RX ?

Activez le mode récepteur manuel en appuyant sur la touche (5). La DEL (6) s'allume. Les lignes deviennent plus sombres mais sont pulsées à haute fréquence. Utilisez un récepteur Laserliner RX compatible (non fourni) pour détecter les lignes à distance.

Quelle est la classe laser et quelles précautions prendre ?

L'appareil est de classe 2 (puissance < 1 mW). Ne regardez jamais directement dans le faisceau ni dans les réflexions. Évitez de diriger le laser vers des personnes ou des animaux. Couvrez les surfaces réfléchissantes. Ne pas utiliser d'instruments optiques pour observer le rayon.

Comment transporter l'appareil en toute sécurité ?

Avant transport, mettez l'interrupteur à coulisse (3) sur la position d'arrêt (sécurité de transport). Le pendule est alors bloqué. Placez l'appareil dans sa mallette de protection si disponible.

Que faire si la DEL d'affichage (7) est rouge ?

La DEL rouge indique une charge faible des piles. Remplacez les piles par des neuves (4 piles AA) dès que possible pour garantir un fonctionnement correct.

Où trouver des pièces détachées ou une assistance technique ?

Contactez votre revendeur ou le service après-vente UMAREX-LASERLINER. N'ouvrez pas l'appareil vous-même. Consultez le site laserliner.com/info?an=sulilas360 pour les consignes de sécurité et mises à jour.

MODE D'EMPLOI SuperLineLaser RX30 Laserliner

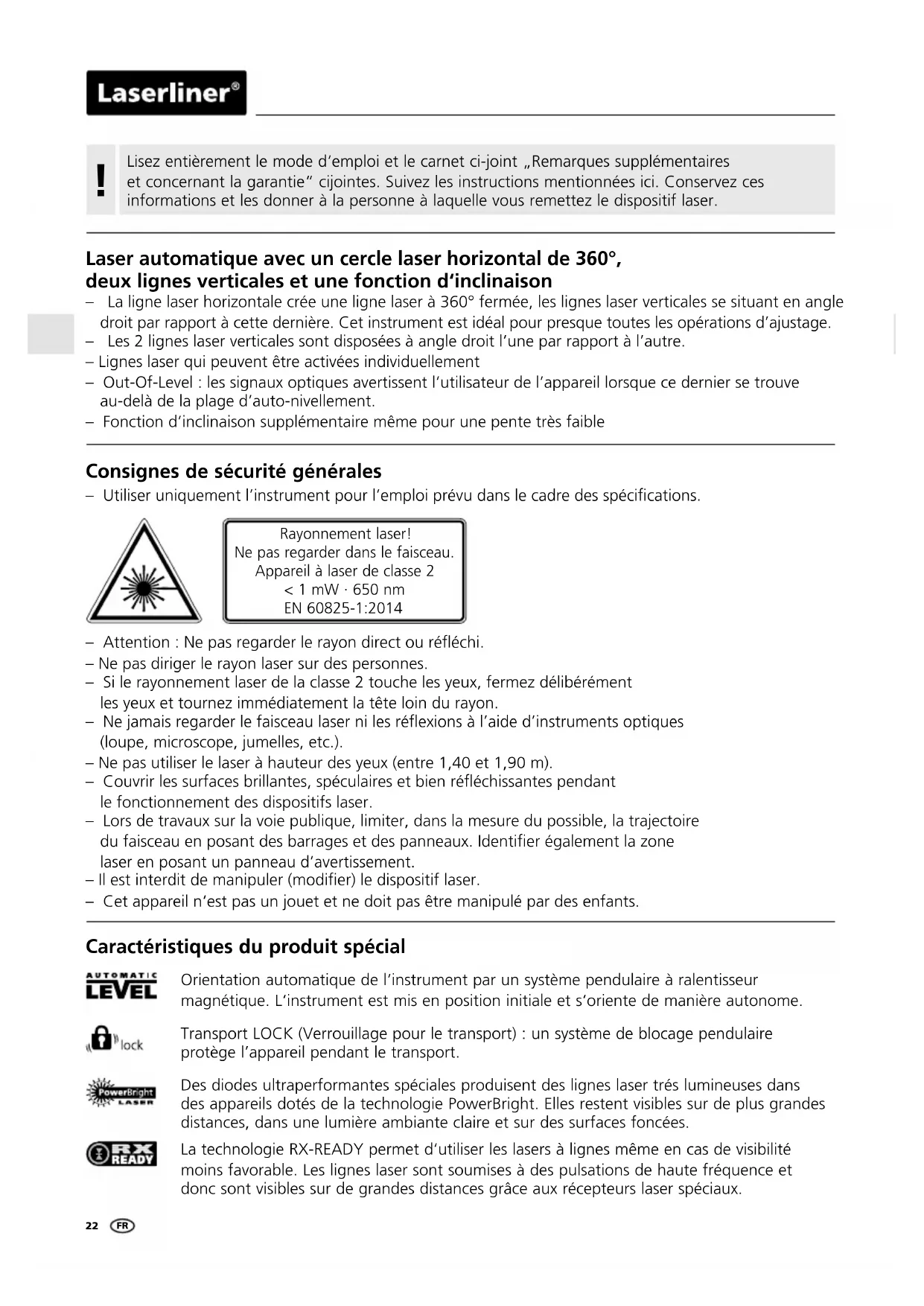

Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie” cijointes. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Laser automatique avec un cercle laser horizontal de 360°, deux lignes verticales et une fonction d'inclinaison

• La ligne laser horizontale crée une ligne laser à 360° fermée, les lignes laser verticales se situant en angle droit par rapport à cette dernière. Cet instrument est idéal pour presque toutes les opérations d'ajustage.
• Les 2 lignes laser verticales sont disposées à angle droit l'une par rapport à l'autre. – Lignes laser qui peuvent être activées individuellement
• Out-Of-Level : les signaux optiques avertissent l'utilisateur de l'appareil lorsque ce dernier se trouve au-delà de la plage d'auto-nivellement.
• Fonction d'inclinaison supplémentaire même pour une pente très faible

Consignes de sécurité générales

- Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.

Rayonnement laser ! Ne pas regarder dans le faisceau. Appareil à laser de classe 2 < 1 mW · 650 nm EN 60825-1:2014

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).
• Ne pas utiliser le laser à hauteur des yeux (entre 1,40 et 1,90 m).
• Couvrir les surfaces brillantes, spéculaires et bien réfléchissantes pendant le fonctionnement des dispositifs laser.
• Lors de travaux sur la voie publique, limiter, dans la mesure du possible, la trajectoire du faisceau en posant des barrages et des panneaux. Identifier également la zone laser en posant un panneau d'avertissement. – Il est interdit de manipuler (modifier) le dispositif laser.
• Cet appareil n'est pas un jouet et ne doit pas être manipulé par des enfants.

Caractéristiques du produit spécial

Orientation automatique de l'instrument par un système pendulaire à ralentisseur magnétique. L'instrument est mis en position initiale et s'oriente de manière autonome.

Transport LOCK (Verrouillage pour le transport) : un système de blocage pendulaire protège l'appareil pendant le transport.

Des diodes ultraperformantes spéciales produisent des lignes laser très lumineuses dans des appareils dotés de la technologie PowerBright. Elles restent visibles sur de plus grandes distances, dans une lumière ambiante claire et sur des surfaces foncées.

La technologie RX-READY permet d'utiliser les lasers à lignes même en cas de visibilité moins favorable. Les lignes laser sont soumises à des pulsations de haute fréquence et donc sont visibles sur de grandes distances grâce aux récepteurs laser spéciaux.

Quantité et direction des lasers

H = ligne laser horizontale / V = ligne laser verticale / S = Inclinaisons

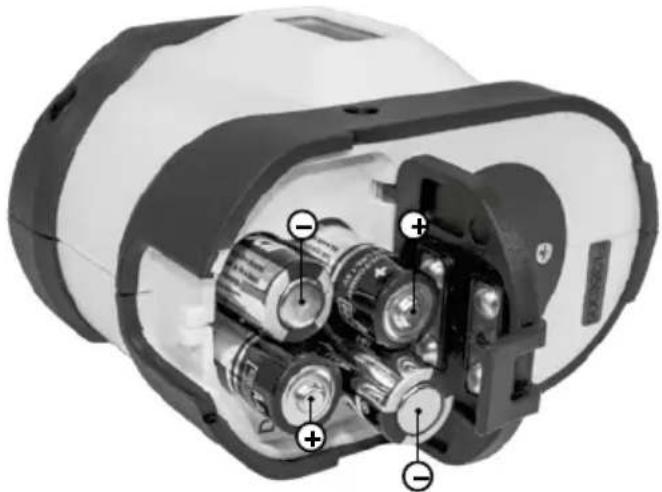

1 Mise en place des piles

Ouvrir le compartiment à piles (2) et mettre en place les piles conformément aux symboles explicatifs. Veiller à ne pas inverser la polarité.

1 Fenêtre de sortie du rayon laser 2 Compartiment à piles (dos) 3 Interrupteur coulissant a MARCHE b Mode d'inclinaison c ARRÊT / Sécurité de transport

4 Filetage pour trépied de 1/4" (partie inférieure)

5 Mode récepteur manuel

6 DEL mode récepteur manuel

7 DEL d'affichage du fonctionnement (la DEL s'allume en rouge en cas de charge faible)

8 Touche de sélection des lignes laser

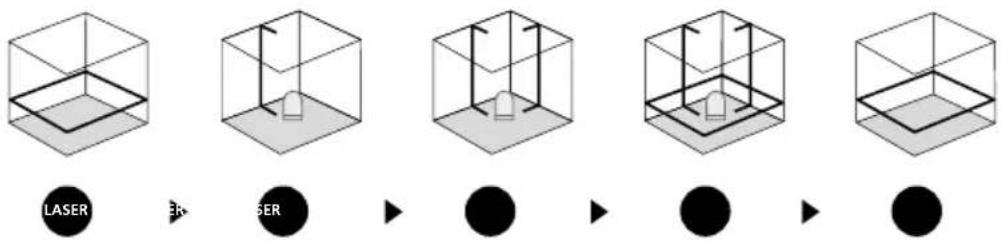

2 Nivellements horizontal et vertical

Dégager le blocage de transport, mettre l'interrupteur à coulisse (3) sur « ON » (MARCHE). La ligne laser horizontale apparaît. La touche de sélection permet d'activer séparément les lignes laser.

Il est nécessaire de dégager le blocage de transport pour procéder au nivellement horizontal et vertical. Les lignes laser clignotent dès que l'appareil est en dehors de la plage de nivellement automatique de 3°. Positionner l'instrument de manière à ce qu'il soit dans la plage de nivellement.

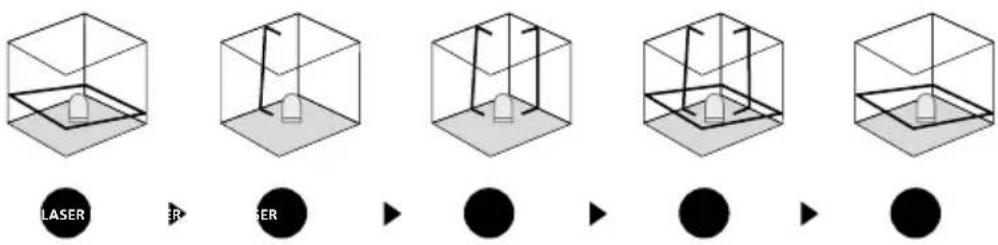

Mode d'inclinaison

Ne pas dégager le blocage de transport, positionner l'interrupteur à coulisse (3) sur la position médiane, puis sélectionner les lasers en appuyant sur la touche de sélection. Il est maintenant possible de poser l'instrument sur des plans inclinés ou des inclinaisons. Dans ce mode, les lignes laser ne s'alignent plus automatiquement. Cela est signalé par un clignotement des lignes laser.

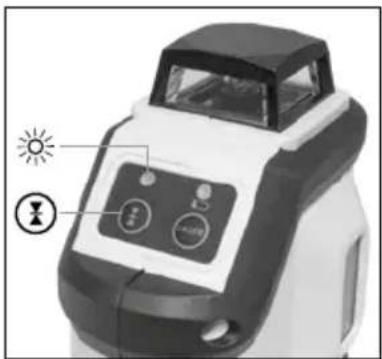

4 Mode récepteur manuel en option : fonctionnement avec le récepteur de laser RX

Utiliser un récepteur de laser RX (en option) pour le nivellement sur de grandes distances ou en cas de lignes laser qui ne sont plus visibles. Mettre le laser à lignes en mode récepteur manuel en appuyant sur la touche 5 (mode récepteur manuel activé/désactivé) pour pouvoir travailler avec le récepteur laser. Les lignes laser sont soumises à des pulsations de haute fréquence et les lignes laser deviennent plus sombres. À partir de ces pulsations, le récepteur de laser reconnaît les lignes laser.

Respectez les instructions du mode d'emploi du récepteur de laser correspondant

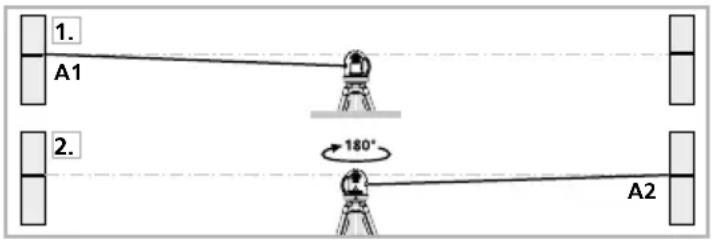

Préliminaires au contrôle du calibrage:

Vous pouvez contrôler le calibrage du laser. Posez l'appareil au centre entre deux murs écartés l'un de l'autre d'au moins 5 m. Éteignez l'instrument en dégageant le blocage du transport (croix laser allumée). Utilisez un trépied pour un contrôle optimal.

1. Marquez un point A1 sur le mur.
2. Tournez l'appareil de 180° et marquez un point A2. Vous disposez donc entre les points A1 et A2 d'une ligne de référence horizontale.

Contrôler le calibrage:

1. Rapprochez l'appareil aussi près que possible du mur à hauteur du repère A1.
2. Tournez l'appareil de 180° et repérez un point A3. La différence entre les points A2 et A3 est la tolérance.

Quand A2 et A3 sont distants de plus de 0,35 mm/m l'un de l'autre, un réglage de l'appareil est nécessaire. Prenez contact avec votre revendeur ou appelez le service après-vente de UMAREX-LASERLINER.

Vérification de la ligne verticale :

Placez l'appareil à env. 5 m d'un mur. Fixez sur le mur un fil d'aplomb avec une corde de 2,5 m de longueur. Le fil d'aplomb doit alors pendre librement. Allumez l'appareil et alignez le laser vertical sur le fil d'aplomb. La tolérance de précision est respectée lorsque l'écart différence entre la ligne laser et le fil d'aplomb ne dépasse pas ± 1,75 mm.

Vérification de la ligne horizontale :

Installez l'appareil à env. 5 m d'un mur et allumez le laser croisé. Marquez le point B sur le mur. Faites pivoter le laser croisé d'env. 2,5 m vers la droite et marquez le point C. Vérifiez si la ligne horizontale du point C se trouve à ± 1,75 mm à la même hauteur que le point B. Répétez l'opération en faisant pivoter vers la gauche.

Vérifier régulièrement l'ajustage avant utilisation, à la suite d'un transport ou d'une longue période de stockage.

Données techniques (Sous réserve de modifications techniques. 03.17)
Plage de mise à niveau automatique	± 3^
Précision	± 0,35 mm / m
Nivellement automatique
Plage de travail(dépend de la luminosité dans le local)	15 m
Plage de travail avec le récepteur manuel (dépend du rapport de diversité de nature technique)	SuperLine-Laser 360^ RX 30: 10 - 30 mSuperLine-Laser 360^ RX 40: 10 - 40 m
Longueur de l'onde	650 nm
Classe de laser	2 / < 1 mW
Alimentation électrique 4 piles alcalines de 1,5 V (Type AA)
Durée de fonctionnemenavec toutes les lignes laseravec ligne laser horizontale	env. 15 henv. 25 h
Température de travail	0^ +40^
Température de stockage	-10^ +70^
Poids (piles incluse)	620 g
Dimensions (l x h x p)	70 x 125 x 110 mm

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=sulilas360
