SuperLineLaser RX30 - Laserpointer Laserliner - Kostenlose Bedienungsanleitung

Marke	Laserliner
Modell	SuperLineLaser RX30
Kategorie	Linienlaser
Lasertyp	Diodenlaser, Klasse 2
Wellenlänge	650 nm
Leistung	< 1 mW
Selbstnivellierbereich	± 3°
Genauigkeit	± 0,35 mm/m
Arbeitsbereich	Bis zu 15 m (ohne Empfänger)
Reichweite mit RX-Empfänger	10 - 30 m (je nach Empfängermodell)
Laserlinien	1 horizontale Linie 360°, 2 vertikale Linien
Sonderfunktionen	Selbstnivellierung, Neigungsmodus, manueller Empfängermodus, Transportsicherung, PowerBright, RX-Ready
Stromversorgung	4 AA-Alkalibatterien (1,5 V)
Betriebsdauer (alle Linien)	ca. 15 h
Betriebsdauer (nur horizontale Linie)	ca. 25 h
Arbeitstemperatur	0 °C bis +40 °C
Lagertemperatur	-10 °C bis +70 °C
Abmessungen (L x H x T)	70 x 125 x 110 mm
Gewicht (mit Batterien)	620 g
Stativbefestigung	1/4" Gewinde (unter dem Gerät)
Schutzart	Nicht angegeben (Innenbereich)
Wartung	Reinigen Sie die Austrittsfenster mit einem weichen, trockenen Tuch. Keine aggressiven Reinigungsmittel verwenden.
Sicherheit	Nicht direkt in den Strahl blicken. Von Kindern fernhalten. Nur gemäß den Spezifikationen verwenden.
Reparierbarkeit	Bei Defekt wenden Sie sich an den Kundendienst UMAREX-LASERLINER. Öffnen Sie das Gerät nicht.
Garantie	Siehe beiliegende Garantiekarte
Zulassungen	CE, konform mit der WEEE-Richtlinie

Häufig gestellte Fragen - SuperLineLaser RX30 Laserliner

Wie ersetze ich die Batterien des Laserliner SuperLineLaser RX30?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts (Pos. 2). Legen Sie 4 AA-Alkalibatterien (1,5 V) unter Beachtung der Polarität ein. Schließen Sie das Fach.

Wie schalte ich das Gerät ein und aktiviere die Laserlinien?

Entriegeln Sie die Transportsicherung, indem Sie den Schiebeschalter (3) auf die Position 'ON' stellen. Die horizontale Linie leuchtet auf. Verwenden Sie die Auswahltaste (8), um jede vertikale Linie ein- oder auszuschalten.

Was bedeutet das Blinken der Laserlinien?

Die Linien blinken, wenn das Gerät außerhalb des Selbstnivellierbereichs von ±3° liegt oder wenn es sich im Neigungsmodus befindet. Im ersten Fall positionieren Sie das Gerät neu. Im zweiten Fall ist das Blinken normal und zeigt an, dass der Nivelliervorgang nicht automatisch erfolgt.

Wie verwende ich den Neigungsmodus?

Stellen Sie den Schiebeschalter (3) auf die mittlere Position (Neigungsmodus). Die Transportsicherung bleibt eingerastet. Wählen Sie mit der Taste (8) die gewünschten Linien aus. Das Gerät nivelliert nicht selbst, die Linien blinken als Erinnerung.

Wie überprüfe ich die Genauigkeit des Lasers?

Für die horizontale Überprüfung stellen Sie das Gerät in der Mitte zwischen zwei Wänden mit mindestens 5 m Abstand auf. Markieren Sie die Punkte A1, A2, A3 gemäß der Anleitung. Die Abweichung zwischen A2 und A3 darf 0,35 mm/m nicht überschreiten. Für die Vertikale verwenden Sie ein 2,5 m langes Lot und prüfen, ob die Abweichung weniger als ±1,75 mm beträgt.

Wie verwende ich den Laser mit einem RX-Empfänger?

Aktivieren Sie den manuellen Empfängermodus durch Drücken der Taste (5). Die LED (6) leuchtet auf. Die Linien werden dunkler, werden aber mit hoher Frequenz gepulst. Verwenden Sie einen kompatiblen Laserliner RX-Empfänger (nicht im Lieferumfang), um die Linien aus der Ferne zu erkennen.

Welche Laserklasse und welche Vorsichtsmaßnahmen sind zu beachten?

Das Gerät ist der Klasse 2 (Leistung < 1 mW). Blicken Sie niemals direkt in den Strahl oder in Reflexionen. Richten Sie den Laser nicht auf Personen oder Tiere. Decken Sie reflektierende Oberflächen ab. Verwenden Sie keine optischen Instrumente zur Beobachtung des Strahls.

Wie transportiere ich das Gerät sicher?

Vor dem Transport stellen Sie den Schiebeschalter (3) auf die Stopp-Position (Transportsicherung). Das Pendel wird arretiert. Legen Sie das Gerät in den mitgelieferten Schutzkoffer, falls vorhanden.

Was tun, wenn die Anzeige-LED (7) rot leuchtet?

Die rote LED zeigt einen niedrigen Batteriestand an. Ersetzen Sie die Batterien so bald wie möglich durch neue (4 AA-Batterien), um einen ordnungsgemäßen Betrieb zu gewährleisten.

Wo finde ich Ersatzteile oder technische Unterstützung?

Wenden Sie sich an Ihren Händler oder den Kundendienst UMAREX-LASERLINER. Öffnen Sie das Gerät nicht selbst. Besuchen Sie die Website laserliner.com/info?an=sulilas360 für Sicherheitshinweise und Updates.

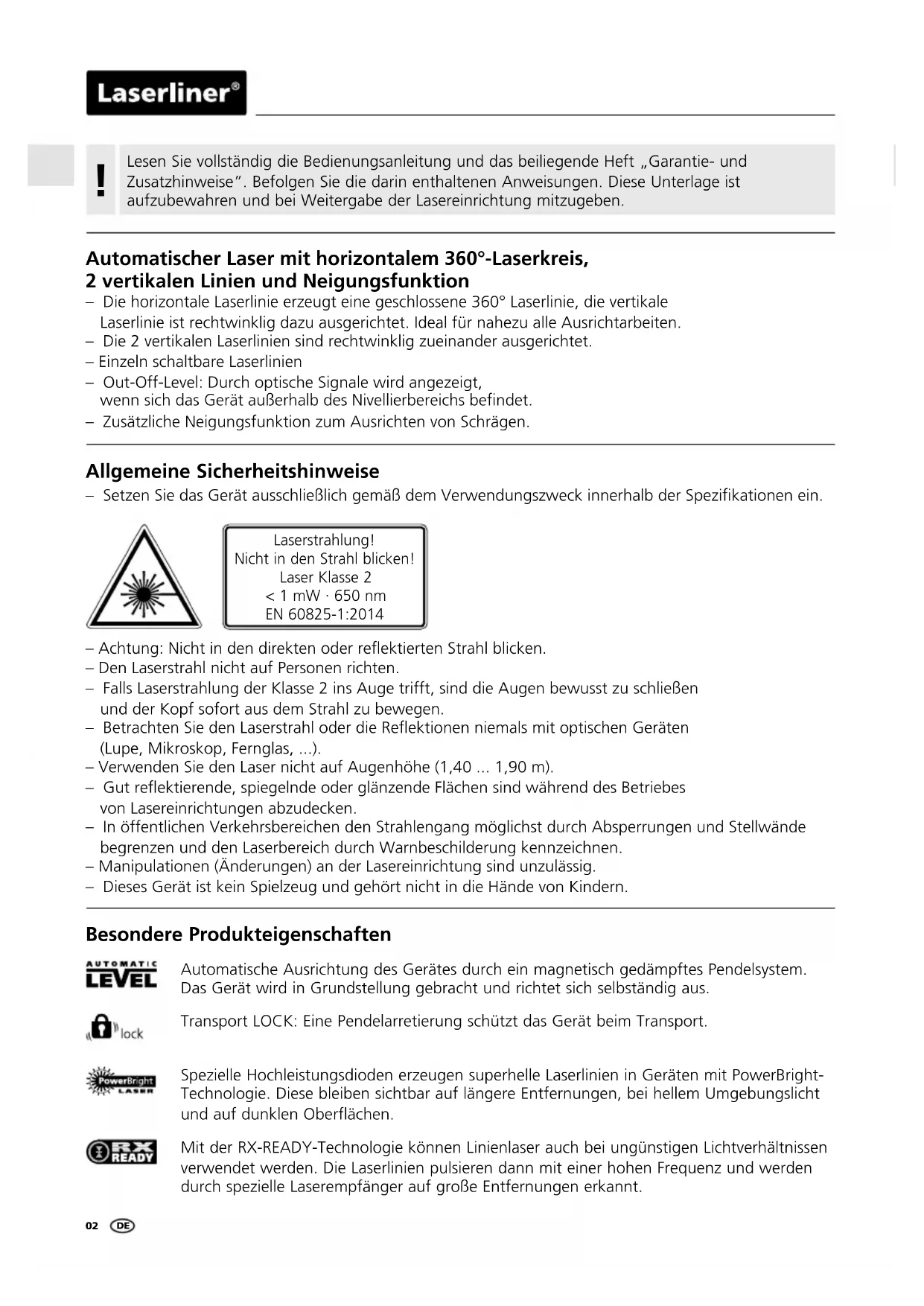

BEDIENUNGSANLEITUNG SuperLineLaser RX30 Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Automatischer Laser mit horizontalem 360°-Laserkreis, 2 vertikalen Linien und Neigungsfunktion

• Die horizontale Laserlinie erzeugt eine geschlossene 360° Laserlinie, die vertikale Laserlinie ist rechtwinklig dazu ausgerichtet. Ideal für nahezu alle Ausrichtarbeiten.
  – Die 2 vertikalen Laserlinien sind rechtwinklig zueinander ausgerichtet.
  – Einzeln schaltbare Laserlinien
• Out-Off-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät außerhalb des Nivellierbereichs befindet.
  – Zusätzliche Neigungsfunktion zum Ausrichten von Schrägen.

Allgemeine Sicherheitshinweise

- Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 650 nm EN 60825-1:2014

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
- Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
- Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
- Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
- Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
- In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.
- Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
- Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.

Besondere Produkteigenschaften

AUTOMATIC LEVEL

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Spezielle Hochleistungs dioden erzeugen superhelle Laserlinien in Geräten mit PowerBright-Technologie. Diese bleiben sichtbar auf längere Entfernungen, bei hellem Umgebungslicht und auf dunklen Oberflächen.

Mit der RX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Anzahl und Anordnung der Laser

H = horizontale Laser / V = vertikale Laser / S = Neigungsfunktion

1H360° 2V S

Einlegen der Batterien

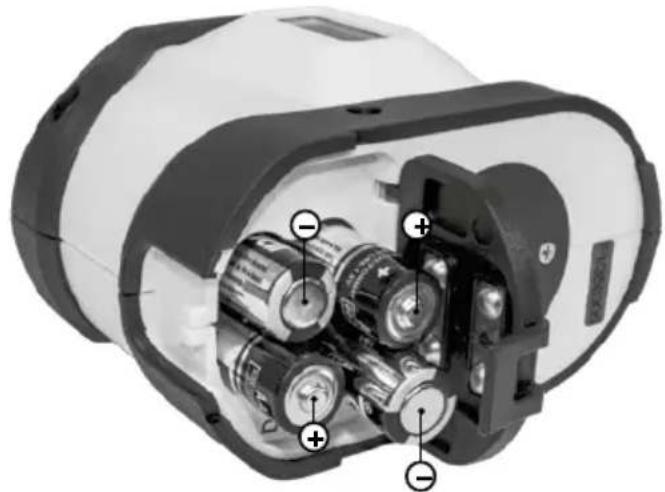

Batteriefach (2) öffnen und Batterien gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

1 Laseraustrittsfenster
2 Batteriefach (Unterseite)
3 Schiebeschalter
a AN
b Neigungsmodus
c AUS / Transportsicherung

4 1/4"-Stativgewinde (Unterseite)
5 Handempfängermodus
6 LED Handempfängermodus

7 LED Betriebsanzeige (Bei geringer Ladung leuchtet die LED rot)

8 Wahltaste Laserlinien

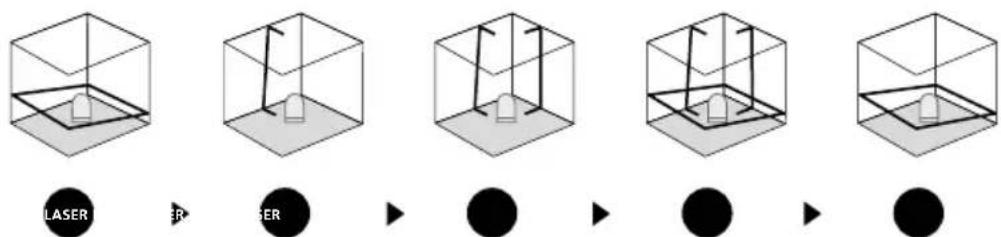

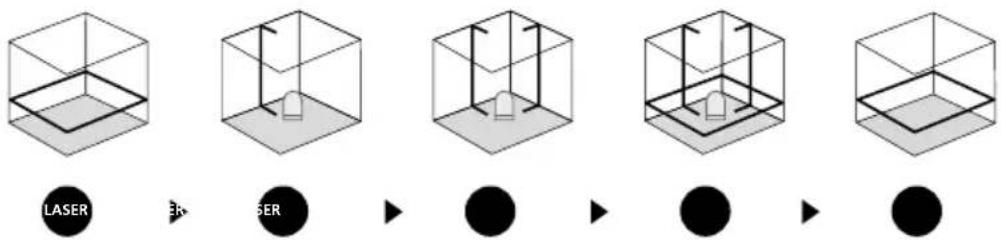

2Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, Schiebeschalter (3) auf "ON" stellen. Die horizontale Laserlinie erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

! Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 3° befindet, blinken die Laserlinien. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.

3 Neigungsmodus

Die Transportsicherung nicht lösen, Schiebeschalter (3) auf die mittlere Stellung schieben und die Laser mit der Wahltaste auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert.

4 RK READY Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger RX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger RX (optional).

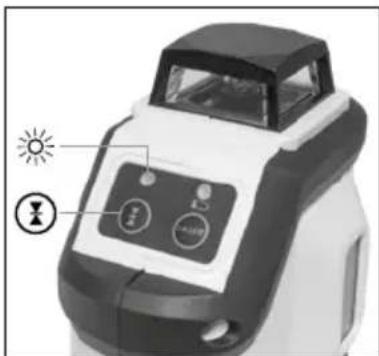

Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der Taste 5 (Handempfängermodus ein / aus) in den Hand empfänger - modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.

Beachten Sie die Bedienungsanleitung des entsprechenden Laserempfängers.

Kalibrierungsüberprüfung vorbereiten:

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die Transportsicherung lösen (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

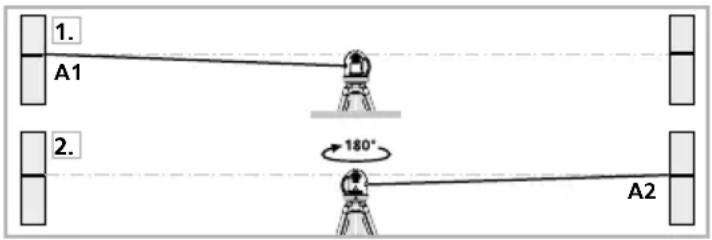

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

Kalibrierung überprüfen:

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
2. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

Wenn A2 und A3 mehr als 0,35 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 1,75 mm beträgt.

Überprüfung der horizontalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 1,75 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Technische Daten (technische Änderungen vorbehalten. 03.17)
Selbstnivellierbereich ± 3^
Genauigkeit ± 0,35 mm / m
Nivellierung	automatisch
Arbeitsbereich (von Raumhelligkeit abhängig)	15 m
Arbeitsbereich mit Handempfänger (von technisch bedingtem Helligkeitsunterschied abhängig)	SuperLine-Laser 360° RX 30: 10 - 30 mSuperLine-Laser 360° RX 40: 10 - 40 m
Laserwellenlänge	650 nm
Laserklasse 2 / < 1 mW
Stromversorgung	4 x 1,5V Alkalibatterien (Typ AA)
Betriebsdauermit allen Laserlinienmit horizontaler Laserlinie	ca. 15 Std.ca. 25 Std.
Arbeitstemperatur 0°C ... +40°C
Lagertemperatur -10°C ... +70°C
Gewicht (inkl. Batterien) 620 g
Abmessung (B x H x T) 70 x 125 x 110 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=sulilas360

!

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Umarex GmbH & Co. KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: [phone], Fax: -333

www.laserliner.com

Laserliner®
