SuperLineLaser RX30 - Laserpeker Laserliner - Gratis bruksanvisning og manual

Merke	Laserliner
Modell	SuperLineLaser RX30
Kategori	Linjelasernivå
Lasertype	Diodelasere, klasse 2
Bølgelengde	650 nm
Effekt	< 1 mW
Automatisk nivelleringsområde	± 3°
Nøyaktighet	± 0,35 mm/m
Arbeidsrekkevidde	Opptil 15 m (uten mottaker)
Rekkevidde med RX-mottaker	10 - 30 m (avhengig av mottakermodell)
Laserlinjer	1 horisontal linje 360°, 2 vertikale linjer
Spesialfunksjoner	Auto-nivellering, helningsmodus, manuell mottakermodus, transportlås, PowerBright, RX-Ready
Strømforsyning	4 alkaliske AA-batterier (1,5 V)
Batteritid (alle linjer)	ca. 15 t
Batteritid (bare horisontal linje)	ca. 25 t
Arbeidstemperatur	0 °C til +40 °C
Lagringstemperatur	-10 °C til +70 °C
Mål (L x H x D)	70 x 125 x 110 mm
Vekt (med batterier)	620 g
Stativfeste	Gjenge 1/4" (under enheten)
Beskyttelsesklasse	Ikke spesifisert (innendørs bruk)
Vedlikehold	Rengjør utgangsvinduene med en myk, tørr klut. Ikke bruk aggressive rengjøringsmidler.
Sikkerhet	Ikke se direkte inn i strålen. Hold utilgjengelig for barn. Bruk kun i henhold til spesifikasjonene.
Reparerbarhet	Ved feil, kontakt UMAREX-LASERLINER kundeservice. Ikke åpne enheten.
Garanti	Se vedlagte garantikort
Godkjenninger	CE, i samsvar med WEEE-direktivet

Ofte stilte spørsmål - SuperLineLaser RX30 Laserliner

Hvordan bytter jeg batteriene på Laserliner SuperLineLaser RX30 ?

Åpne batterirommet på baksiden av enheten (merke 2). Sett inn 4 alkaliske AA-batterier (1,5 V) med riktig polaritet som angitt. Lukk batterirommet.

Hvordan slår jeg på enheten og aktiverer laserlinjene ?

Lås opp transportlåsen ved å sette glidebryteren (3) i stilling 'ON' (PÅ). Den horisontale linjen slås på. Bruk velgerknappen (8) for å slå på eller av hver vertikal linje.

Hva betyr blinking av laserlinjene ?

Linjene blinker når enheten er utenfor det automatiske nivelleringsområdet på ±3° eller når den er i helningsmodus. I første tilfelle, flytt enheten. I andre tilfelle er blinkingen normal og indikerer at nivelleringen ikke er automatisk.

Hvordan bruker jeg helningsmodus ?

Sett glidebryteren (3) i midtstilling (helningsmodus). Transportlåsen forblir aktivert. Velg ønskede linjer med knappen (8). Enheten nivellerer seg ikke automatisk, linjene blinker for å minne om det.

Hvordan sjekker jeg lasernøyaktigheten ?

For horisontalkontroll, plasser enheten midt mellom to vegger med minst 5 m avstand. Merk punktene A1, A2, A3 som angitt i bruksanvisningen. Avviket mellom A2 og A3 må ikke overstige 0,35 mm/m. For vertikalkontroll, bruk en loddline på 2,5 m og kontroller at avviket er mindre enn ±1,75 mm.

Hvordan bruker jeg laseren med en RX-mottaker ?

Aktiver manuell mottakermodus ved å trykke på knappen (5). LED (6) tennes. Linjene blir mørkere, men pulseres med høy frekvens. Bruk en kompatibel Laserliner RX-mottaker (ikke inkludert) for å oppdage linjene på avstand.

Hva er laseren klasse og hvilke forholdsregler bør tas ?

Enheten er klasse 2 (effekt < 1 mW). Se aldri direkte inn i strålen eller refleksjoner. Unngå å rette laseren mot personer eller dyr. Dekk til reflekterende overflater. Ikke bruk optiske instrumenter for å se på strålen.

Hvordan transporterer jeg enheten trygt ?

Før transport, sett glidebryteren (3) i av-stilling (transportsikring). Pendelen er da låst. Plasser enheten i beskyttelsesvesken hvis tilgjengelig.

Hva gjør jeg hvis indikator-LED (7) er rød ?

Rød LED indikerer lavt batterinivå. Bytt batteriene med nye (4 AA-batterier) så snart som mulig for å sikre korrekt drift.

Hvor finner jeg reservedeler eller teknisk støtte ?

Kontakt din forhandler eller UMAREX-LASERLINER kundeservice. Ikke åpne enheten selv. Se laserliner.com/info?an=sulilas360 for sikkerhetsinstruksjoner og oppdateringer.

BRUKSANVISNING SuperLineLaser RX30 Laserliner

EU-bestemmelser og bortskaffelse

Les fullstendig gjennom bruksanvisningen og det vedlagte heftet «Garanti- og tilleggsinform asjon». Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom laserinnretningen gis videre.

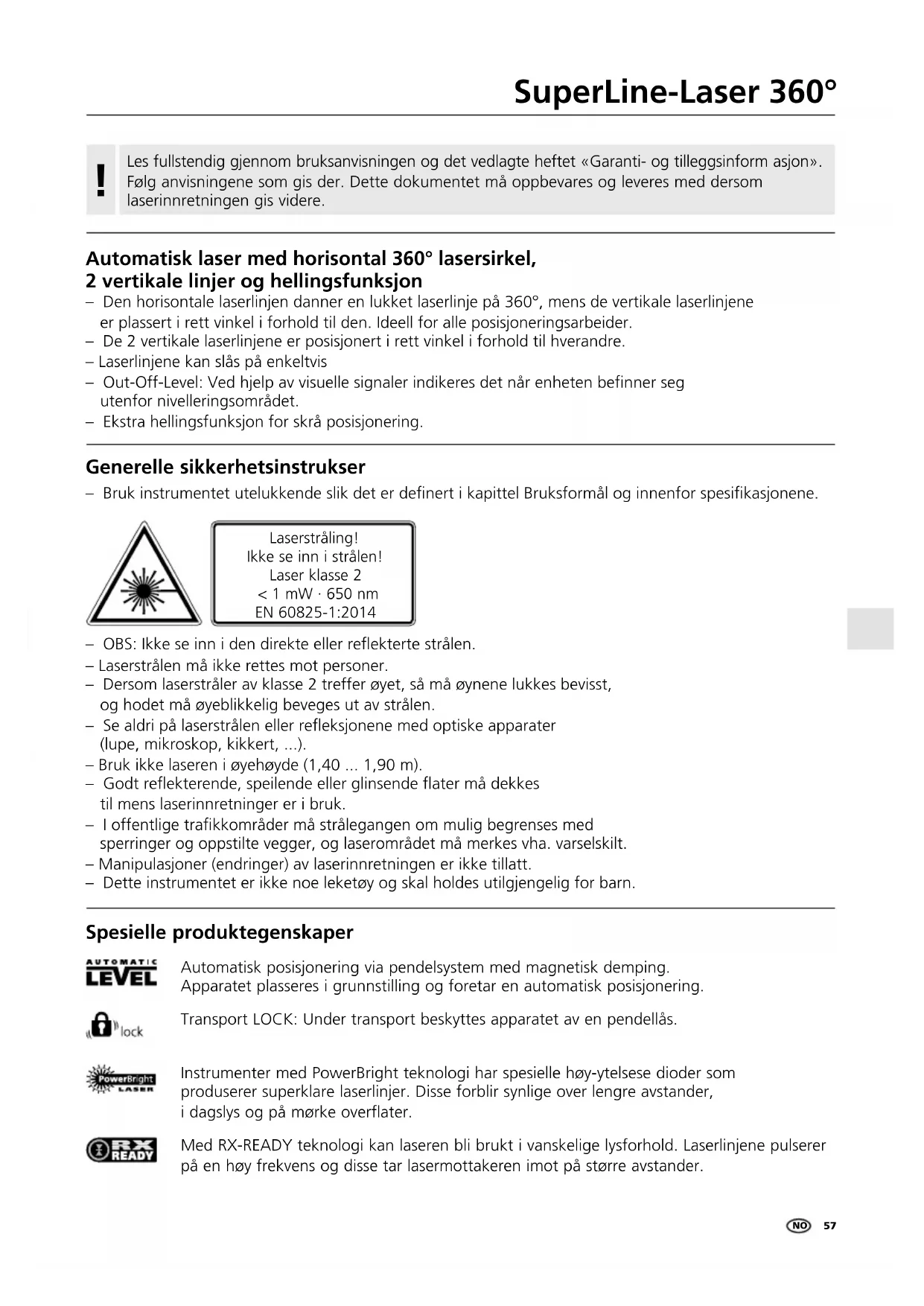

Automatisk laser med horisontal 360° lasersirkel, 2 vertikale linjer og hellingsfunksjon

• Den horisontale laserlinjen danner en lukket laserlinje på 360°, mens de vertikale laserlinjene er plassert i rett vinkel i forhold til den. Ideell for alle posisjoneringsarbeider.
• De 2 vertikale laserlinjene er posisjonert i rett vinkel i forhold til hverandre.
  – Laserlinjene kan slås på enkeltvis
• Out-Off-Level: Ved hjelp av visuelle signaler indikeres det når enheten befinner seg utenfor nivelleringsområdet.
• Ekstra hellingsfunksjon for skrå posisjonering.

Generelle sikkerhetsinstrukser

- Bruk instrumentet utelukkende slik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.

• OBS: Ikke se inn i den direkte eller reflekterte strålen.
  – Laserstrålen må ikke rettes mot personer.
• Dersom laserstråler av klasse 2 treffer øyet, så må øynene lukkes bevisst, og hodet må øyeblikkelig beveges ut av strålen.
• Se aldri på laserstrålen eller refleksjonene med optiske apparater (lupe, mikroskop, kikkert, ...).
• Bruk ikke laseren i øyehøyde (1,40 ... 1,90 m).
• Godt reflekterende, speilende eller glinsende flater må dekkes til mens laserinnretninger er i bruk.
• I offentlige trafikkområder må strålegangen om mulig begrenses med sperringer og oppstilte vegger, og laserområdet må merkes vha. varselskilt.
• Manipulasjoner (endringer) av laserinnretningen er ikke tillatt.
• Dette instrumentet er ikke noe leketøy og skal holdes utilgjengelig for barn.

Automatisk posisjonering via pendelsystem med magnetisk demping. Apparatet plasseres i grunnstilling og foretar en automatisk posisjonering.

Transport LOCK: Under transport beskyttes apparatet av en pendellås.

Instrumenter med PowerBright teknologi har spesielle høy-ytelsese dioder som produserer superklare laserlinjer. Disse forblir synlige over lengre avstander, i dagslys og på mørke overflater.

Med RX-READY teknologi kan laseren bli brukt i vanskelige lysforhold. Laserlinjene pulserer på en høy frekvens og disse tar lasermottakeren imot på større avstander.

Antall laserlinjer og plasseringen av disse

H = horizontal laserlinje / V = vertical laserlinje / S = Hellingsfunksjon

1H360° 2V S

15ette i batterier

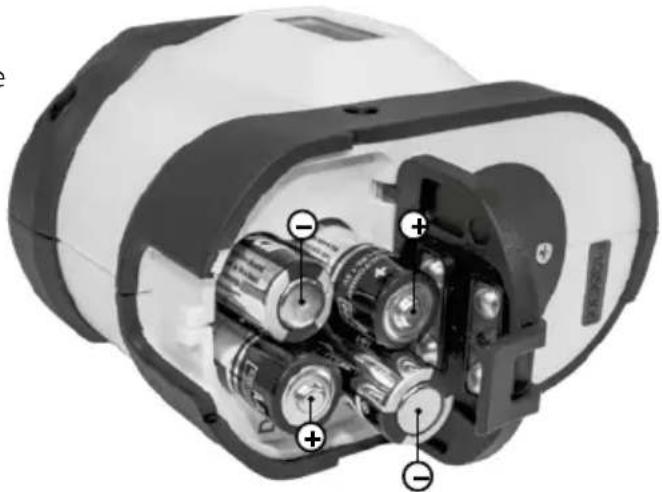

Åpne batterirommet (2) og sett inn batteriene ifølge installasjonssymbolene. Sørg for at polene blir lagt riktig.

4 Stativgjenger 1/4" (underside)

5 Manuell mottakermodus

6 LED manuell mottakermodus

7 LED driftsindikator (ved lavt ladenivå lyser LED-en rødt)

8 Valgknapp laserlinjer

Horisontal og vertikal nivellering krever at transportsikringen løsnes. Straks apparatet befinner seg utenfor det automatiske nivelleringsområdet på 3°, blinker laserlinjene. Posisjoner apparatet slik at det befinner seg innenfor nivelleringsområdet.

3 Hellingsmodus

Ikke løsne transportsikringen, sett skyvebryteren (3) i midtposisjon og velg laserne med valgknappen. Nå kan apparatet legges på skjeve flater og i hellinger. I denne modus posisjoneres ikke laserlinjene automatisk. Dette signaliseres ved at laserlinjene blinker.

Ekstrautstyr: Arbeider med lasermottaker RX

Bruk lasermottaker RX (ekstrautstyr) til nivellering på store avstander eller ved laserlinjer som ikke lenger er synlige.

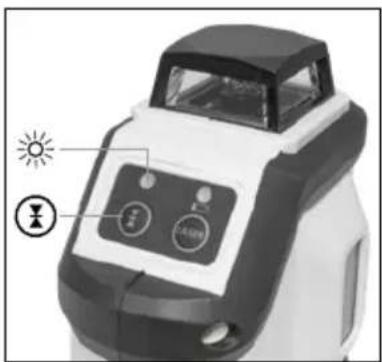

Når du skal arbeide med lasermottakeren, setter du linjelaseren i håndmottakermodus ved å trykke på knapp 5 (håndmottakermodus på / av). Nå pulserer laserlinjene med en høy frekvens, og laserlinjene blir mørkere. Lasermottakeren registrerer laserlinjene ved hjelp av denne pulseringen.

Du kan kontrollere kalibreringen av laseren. Still instrumentet opp i midten mellom to vegger som står minst 5 m fra hverandre. Slå på apparatet, til dette må transportsikringen løses (laserkryss på). Det er best å bruke et stativ for å oppnå en optimal kontroll.

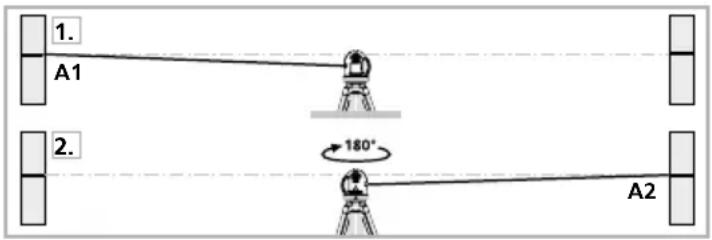

1. Marker punkt A1 på veggen.
2. Drei instrumentet 180° og marker punkt A2. Du har nå en horisontal differanse mellom A1 og A2.

1. Still instrumentet så nær veggen som mulig og i samme høyde som det markerte punktet A1.
2. Drei instrumentet 180° og marker punkt A3. Differansen mellom A2 og A3 utgjør toleransen.

! Dersom avstanden mellom A2 og A3 er over 0,35 mm / m, må laseren kalibreres. Ta kontakt med din fagforhandler eller henvend deg til kundeserviceavdelingen hos UMAREX-LASERLINER.

Still opp instrumentet i ca. 5 m avstand fra en vegg. Fest et lodd med en 2,5 m lang snor på veggen, loddet bør kunne pendle fritt. Slå på instrumentet og rett inn den vertikale laseren mot loddesnoren. Nøyaktigheten ligger innenfor toleransen når avviket mellom laserlinjen og loddesnoren ikke er større enn ± 1,75 mm.

Still opp instrumentet i ca. 5 m avstand fra en vegg og slå på laserkrysset. Marker punkt B på veggen. Sving laserkrysset ca. 2,5 m mot høyre og marker punkt C. Kontroller om den horisontale linjen fra punkt C ligger på samme høyde som punkt B ± 1,75 mm Gjenta prosedyren på venstre side.

Kontroller regelmessig justeringen før bruk, etter transporter og lengre lagring.

Tekniske data (Det tas forbehold om tekniske endringer. 03.17)
Selvnivelleringsområde	± 3^
Nøyaktighet	± 0,35 mm / m
Nivellering	automatisk
Arbeidsområde (avhengig av omgivelseslys)	15 m
Arbeidsområde med håndmottaker (avhenger av teknisk relaterte forskjeller i lysstyrken)	SuperLine-Laser 360^ RX 30: 10 - 30 mSuperLine-Laser 360^ RX 40: 10 - 40 m
Laserbølgelengde	650 nm
Laserklasse	2 / < 1 mW
Strømforsyning 4 x 1,5V alkalibatterier (Type AA)
Driftstidmed alle laserlinjermed horisontal laserlinje	ca. 15 timerca. 25 timer
Arbeidstemperatur	0^ +40^
Lagertemperatur	-10^ +70^
Vekt (inkl. batterier)	620 g
Mål (B x H x D)	70 x 125 x 110 mm

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggs-informasjon på:

http://laserliner.com/info?an=sulilas360

!
