SuperLineLaser RX30 - Puntatore laser Laserliner - Manuale utente e istruzioni gratuiti

Marchio	Laserliner
Modello	SuperLineLaser RX30
Categoria	Livello laser a linee
Tipo di laser	Laser a diodi, classe 2
Lunghezza d'onda	650 nm
Potenza	< 1 mW
Gamma di autolivellamento	± 3°
Precisione	± 0,35 mm/m
Portata di lavoro	Fino a 15 m (senza ricevitore)
Portata con ricevitore RX	10 - 30 m (secondo il modello del ricevitore)
Linee laser	1 linea orizzontale 360°, 2 linee verticali
Funzioni speciali	Autolivellamento, modalità inclinazione, modalità ricevitore manuale, blocco trasporto, PowerBright, RX-Ready
Alimentazione	4 pile alcaline AA (1,5 V)
Autonomia (tutte le linee)	circa 15 h
Autonomia (sola linea orizzontale)	circa 25 h
Temperatura di lavoro	0 °C a +40 °C
Temperatura di stoccaggio	-10 °C a +70 °C
Dimensioni (L x A x P)	70 x 125 x 110 mm
Peso (con pile)	620 g
Fissaggio treppiede	Filettatura 1/4" (sotto l'apparecchio)
Grado di protezione	Non specificato (uso interno)
Manutenzione	Pulire le finestre di uscita con un panno morbido e asciutto. Non utilizzare prodotti aggressivi.
Sicurezza	Non guardare direttamente il raggio. Tenere lontano dalla portata dei bambini. Utilizzare solo secondo le specifiche.
Riparabilità	In caso di difetto, contattare il servizio post-vendita UMAREX-LASERLINER. Non aprire l'apparecchio.
Garanzia	Consultare il libretto di garanzia allegato
Omologazioni	CE, conforme alla direttiva RAEE

Domande frequenti - SuperLineLaser RX30 Laserliner

Come sostituire le pile del Laserliner SuperLineLaser RX30?

Aprire il vano batterie sul retro dell'apparecchio (marcatura 2). Inserire 4 pile alcaline di tipo AA (1,5 V) rispettando la polarità indicata. Richiudere il vano.

Come accendere l'apparecchio e attivare le linee laser?

Sbloccare il blocco di trasporto portando l'interruttore a slitta (3) sulla posizione 'ON' (ACCESO). La linea orizzontale si accende. Utilizzare il tasto di selezione (8) per attivare o disattivare ciascuna linea verticale.

Cosa significa il lampeggio delle linee laser?

Le linee lampeggiano quando l'apparecchio è fuori dalla gamma di autolivellamento di ±3° o quando è in modalità inclinazione. Nel primo caso, riposizionare l'apparecchio. Nel secondo, il lampeggio è normale e indica che il livello non è automatico.

Come utilizzare la modalità inclinazione?

Posizionare l'interruttore a slitta (3) sulla posizione centrale (modalità inclinazione). Il blocco di trasporto rimane inserito. Selezionare le linee desiderate con il tasto (8). L'apparecchio non si autolivella, le linee lampeggiano per ricordarlo.

Come verificare la precisione del laser?

Per il controllo orizzontale, posizionare l'apparecchio al centro tra due pareti distanti almeno 5 m. Segnare i punti A1, A2, A3 come indicato nel manuale. La differenza tra A2 e A3 non deve superare 0,35 mm/m. Per la verticale, utilizzare un filo a piombo di 2,5 m e verificare che la differenza sia inferiore a ±1,75 mm.

Come utilizzare il laser con un ricevitore RX?

Attivare la modalità ricevitore manuale premendo il tasto (5). Il LED (6) si accende. Le linee diventano più scure ma vengono pulsate ad alta frequenza. Utilizzare un ricevitore Laserliner RX compatibile (non fornito) per rilevare le linee a distanza.

Qual è la classe laser e quali precauzioni prendere?

L'apparecchio è di classe 2 (potenza < 1 mW). Non guardare mai direttamente nel raggio né nei riflessi. Evitare di dirigere il laser verso persone o animali. Coprire le superfici riflettenti. Non utilizzare strumenti ottici per osservare il raggio.

Come trasportare l'apparecchio in sicurezza?

Prima del trasporto, portare l'interruttore a slitta (3) sulla posizione di arresto (sicurezza di trasporto). Il pendolo viene così bloccato. Riporre l'apparecchio nella sua valigetta protettiva, se disponibile.

Cosa fare se il LED di visualizzazione (7) è rosso?

Il LED rosso indica una carica debole delle pile. Sostituire le pile con nuove (4 pile AA) il prima possibile per garantire un funzionamento corretto.

Dove trovare pezzi di ricambio o assistenza tecnica?

Contattare il proprio rivenditore o il servizio post-vendita UMAREX-LASERLINER. Non aprire l'apparecchio da soli. Consultare il sito laserliner.com/info?an=sulilas360 per le istruzioni di sicurezza e gli aggiornamenti.

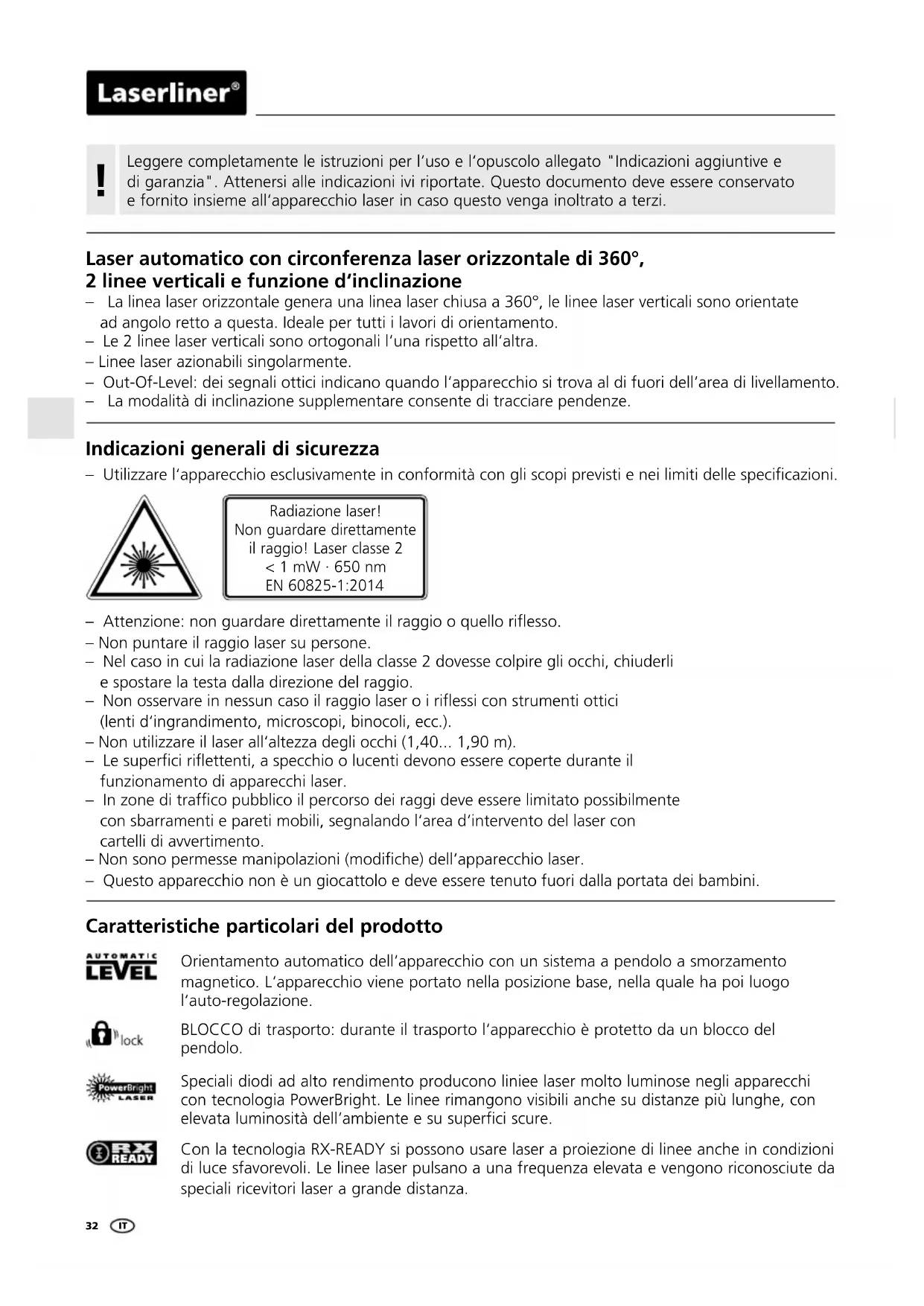

MANUALE UTENTE SuperLineLaser RX30 Laserliner

Leggere completamente le istruzioni per l'uso e l'opuscolo allegato "Indicazioni aggiuntive e di garanzia". Attenersi alle indicazioni ivi riportate. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Laser automatico con circonferenza laser orizzontale di 360°, 2 linee verticali e funzione d'inclinazione

• La linea laser orizzontale genera una linea laser chiusa a 360°, le linee laser verticali sono orientate ad angolo retto a questa. Ideale per tutti i lavori di orientamento.
• Le 2 linee laser verticali sono ortogonali l'una rispetto all'altra.
  – Linee laser azionabili singolarmente.
• Out-Of-Level: dei segnali ottici indicano quando l'apparecchio si trova al di fuori dell'area di livellamento.
• La modalità di inclinazione supplementare consente di tracciare pendenze.

Indicazioni generali di sicurezza

- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 650 nm EN 60825-1:2014

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.
• Questo apparecchio non è un giocattolo e deve essere tenuto fuori dalla portata dei bambini.

Caratteristiche particolari del prodotto

AUTOMATIC LEVEL

Orientamento automatico dell'apparecchio con un sistema a pendolo a smorzamento magnetico. L'apparecchio viene portato nella posizione base, nella quale ha poi luogo l'auto-regolazione.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da un blocco del pendolo.

Speciali diodi ad alto rendimento producono liniee laser molto luminose negli apparecchi con tecnologia PowerBright. Le linee rimangono visibili anche su distanze più lunghe, con elevata luminosità dell'ambiente e su superfici scure.

Con la tecnologia RX-READY si possono usare laser a proiezione di linee anche in condizioni di luce sfavorevoli. Le linee laser pulsano a una frequenza elevata e vengono riconosciute da speciali ricevitori laser a grande distanza.

Numero e disposizione dei laser

H = linea laser orizzontale / V = linea laser verticale / S = funzione dell'inclinazione

1H360° 2V S

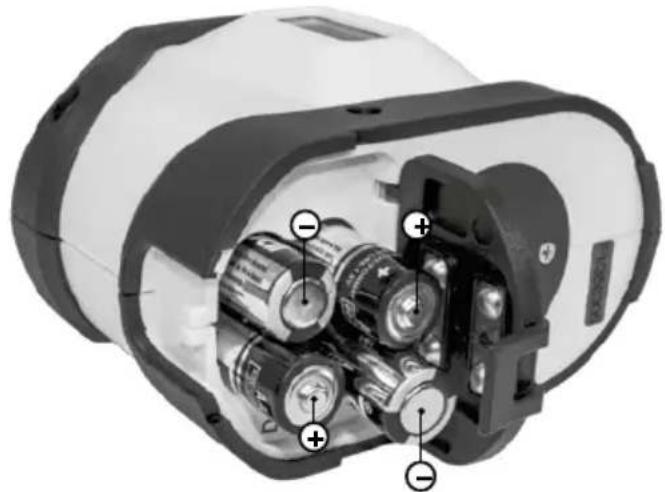

Inserimento delle batterie

Aprire il coperchio del vano batterie (2) e introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

1 Finestra di uscita laser
2 Vano delle pile
(lato posteriore)
3 Interruttore a scorrimento a ON
b Modalità di inclinazione
c OFF / Sicura di trasporto

4 Filettatura del treppiede 1/4" (lato inferiore)
5 Modalità di ricezione manuale
6 LED modalità di ricezione manuale

7 Indicatore di funzionamento LED (LED rosso a batterie quasi scariche)

8 Tasto di selezione linee laser

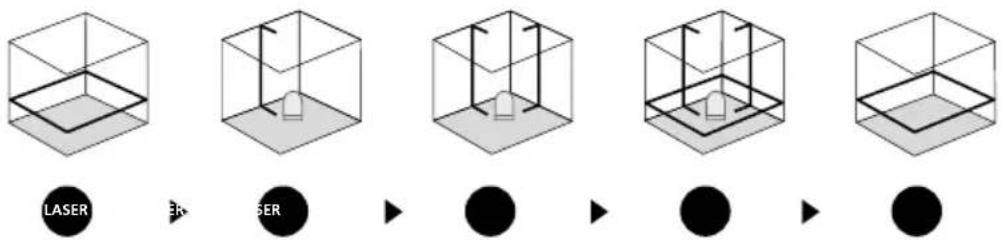

2Livellamento orizzontale e verticale

Sbloccare la sicura di trasporto e portare l'interruttore a scorrimento (3) in posizione "ON". Appare la linea laser orizzontale. Con il tasto di selezione si possono azionare singolarmente le linee laser.

Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Non appena l'apparecchio si trova al di fuori del campo di livellamento automatico di 3°, le linee laser iniziano a lampeggiare. Posizionare l'apparecchio in modo che si trovi all'interno del campo di livellamento.

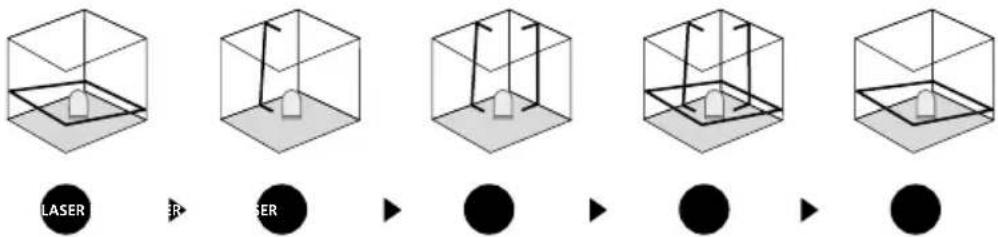

BModalità di inclinazione

Non sbloccare la sicura di trasporto, spostare l'interruttore a scorrimento (3) in posizione intermedia e selezionare i laser con il tasto di selezione. È ora possibile tracciare piani obliqui e inclinazioni. In questa modalità le linee laser non si posizionano più automaticamente e lo segnalano iniziando a lampeggiare.

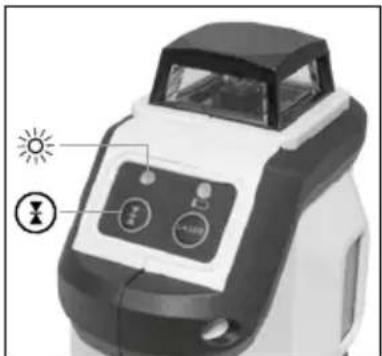

4 Ⓔ READY Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser RX

Utilizzare il ricevitore laser RX (opzionale) per il livellamento su grandi distanze o quando le linie laser non sono più visibili.

Per lavorare con il ricevitore laser, commutare il laser a proiezione di linee nella modalità di ricezione manuale tenendo premuto il tasto 5 (modalità di ricezione manuale on/off). Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser di riconoscerle.

Attenersi a quanto contenuto nelle istruzioni per l'uso del relativo ricevitore laser.

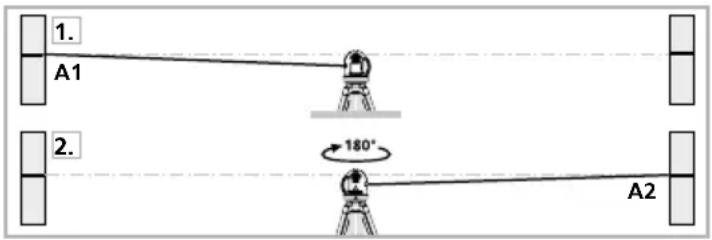

Verifica della calibratura:

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendete l'apparecchio sbloccando la sicura di trasporto (croce di collimazione attiva). Per una verifica ottimale, usate un treppiede.

1. Marcate il punto A1 sulla parete.
2. Ruotate l'apparecchio di 180° e marcate il punto A2. A questo punto avrete un riferimento orizzontale tra A1 e A2.

Esecuzione:

1. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.
2. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.

Se la distanza tra A2 e A3 è superiore a 0,35 mm / m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Verifica della linea verticale:

Collocare l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser e il filo a piombo non è maggiore di ± 1,75 mm.

Verifica della linea orizzontale:

Collocare l'apparecchio a circa 5 m da una parete e attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collimazione laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 1,75 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

! Controllare regolarmente la regolazione prima dell'uso e dopo il trasporto o un lungo periodo di immagazzinamento.

Dati tecnici (con riserva di modifiche tecniche. 03.17)
Range di autolivellamento	± 3°
Precisione	± 0,35 mm / m
Livellamento	automatico
Portata (in funzione della luminosità dell'ambiente)	15 m
Area di lavoro con ricevitore manuale (a seconda della differenza di luminosità dovuta a motivi tecnici)	SuperLine-Laser 360° RX 30: 10 - 30 mSuperLine-Laser 360° RX 40: 10 - 40 m
Lunghezza dell'onda laser	650 nm
Classe laser	2 / < 1 mW
Alimentazione 4 x batterie alcaline da 1,5 V (tipo AA)
Durata d'eserciziocon tutte le linee lasercon la linea laser orizzontale	ca. 15 hca. 25 h
Temperatura d'esercizio	0°C... +40°C
Temperatura di stoccaggio	-10°C... +70°C
Peso (con batterie)	620 g
Dimensioni (L x H x P)	70 x 125 x 110 mm

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com/info?an=sulilas360

!
