SuperLineLaser RX30 - Laserosoitin Laserliner - Ilmainen käyttöohje ja opas

Merkki	Laserliner
Malli	SuperLineLaser RX30
Kategoria	Viivalaser
Lasertyyppi	Diodilaser, luokka 2
Aallonpituus	650 nm
Teho	< 1 mW
Automaattitasauksen alue	± 3°
Tarkkuus	± 0,35 mm/m
Työskentelyetäisyys	Jopa 15 m (ilman vastaanotinta)
Etäisyys RX-vastaanottimen kanssa	10 - 30 m (vastaanotinmallin mukaan)
Laserlinjat	1 vaaka 360°, 2 pystysuoraa viivaa
Erikoistoiminnot	Automaattitasaus, kallistustila, manuaalinen vastaanotintila, kuljetuslukitus, PowerBright, RX-Ready
Virtalähde	4 AA alkaliparistoa (1,5 V)
Käyttöaika (kaikki linjat)	noin 15 h
Käyttöaika (vain vaakalinja)	noin 25 h
Käyttölämpötila	0 °C – +40 °C
Säilytyslämpötila	-10 °C – +70 °C
Mitat (P x K x S)	70 x 125 x 110 mm
Paino (paristojen kanssa)	620 g
Jalustakiinnitys	1/4" kierrekierre (laitteen alla)
Suojausluokka	Ei määritelty (sisäkäyttö)
Huolto	Puhdista laserin ulostuloikkunat pehmeällä, kuivalla liinalla. Älä käytä voimakkaita puhdistusaineita.
Turvallisuus	Älä katso suoraan säteeseen. Pidä poissa lasten ulottuvilta. Käytä vain määriteltyjen käyttöehtojen mukaisesti.
Korjattavuus	Vian sattuessa ota yhteyttä UMAREX-LASERLINER-huoltoon. Älä avaa laitetta.
Takuu	Katso mukana tulevaa takuukirjaa.
Hyväksynnät	CE, WEEE-direktiivin mukainen

Usein kysytyt kysymykset - SuperLineLaser RX30 Laserliner

Kuinka vaihtaa Laserliner SuperLineLaser RX30 -paristot?

Avaa laitteen takana oleva paristolokero (merkki 2). Aseta 4 AA alkaliparistoa (1,5 V) napaisuuden mukaan. Sulje lokero.

Kuinka kytkeä laite päälle ja aktivoida laserlinjat?

Vapauta kuljetuslukitus siirtämällä liukukytkin (3) asentoon 'ON' (PÄÄLLE). Vaakalinja syttyy. Valitse (8)-painikkeella kunkin pystylinjan aktivointi tai deaktivointi.

Mitä laserlinjojen vilkkuminen tarkoittaa?

Linjat vilkkuvat, kun laite on automaattitasauksen (±3°) ulkopuolella tai kallistustilassa. Ensimmäisessä tapauksessa siirrä laitetta. Jälkimmäisessä vilkkuminen on normaalia ja tarkoittaa, ettei tasaus ole automaattinen.

Kuinka käyttää kallistustilaa?

Aseta liukukytkin (3) keskimmäiseen asentoon (kallistustila). Kuljetuslukitus pysyy päällä. Valitse halutut linjat (8)-painikkeella. Laite ei tasaa itseään, linjat vilkkuvat muistutuksena.

Kuinka tarkistaa lasertarkkuus?

Vaakatason tarkistusta varten aseta laite kahden vähintään 5 m etäisyydellä olevan seinän keskelle. Merkitse pisteet A1, A2, A3 ohjeen mukaan. A2:n ja A3:n ero saa olla enintään 0,35 mm/m. Pystysuuntaa varten käytä 2,5 m luotilankaa ja tarkista, että ero on alle ±1,75 mm.

Kuinka käyttää laseria RX-vastaanottimen kanssa?

Aktivoi manuaalinen vastaanotintila painamalla (5)-painiketta. LED (6) syttyy. Linjat muuttuvat tummemmiksi, mutta ne pulssitetaan korkealla taajuudella. Käytä yhteensopivaa Laserliner RX -vastaanotinta (ei mukana) linjojen havaitsemiseen etäältä.

Mikä on laserluokka ja mitä varotoimia tarvitaan?

Laite on luokkaa 2 (teho < 1 mW). Älä koskaan katso suoraan säteeseen tai sen heijastumiin. Vältä laserin suuntaamista ihmisiin tai eläimiin. Peitä heijastavat pinnat. Älä käytä optisia instrumentteja säteen tarkkailuun.

Kuinka kuljettaa laitetta turvallisesti?

Ennen kuljetusta aseta liukukytkin (3) pysäytysasentoon (kuljetusturva). Heiluri on tällöin lukittu. Aseta laite suojakoteloon, jos sellainen on.

Mitä tehdä, jos merkkivalo (7) on punainen?

Punainen LED ilmaisee paristojen alhaista varausta. Vaihda paristot uusiin (4 AA) mahdollisimman pian oikean toiminnan varmistamiseksi.

Mistä löydän varaosia tai teknistä tukea?

Ota yhteyttä jälleenmyyjään tai UMAREX-LASERLINER-huoltoon. Älä avaa laitetta itse. Katso turvallisuusohjeet ja päivitykset osoitteesta laserliner.com/info?an=sulilas360.

KÄYTTÖOHJE SuperLineLaser RX30 Laserliner

! Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Automaattinen laser, 360° vaakasuora laserviiva,

2 pystysuoraa laserviivaa ja kallistustoiminto

• Vaakasuuntainen laserviiva on yhtenäinen 360° laserviiva. Pystysuuntainen laserviiva on siihen nähden suorassa kulmassa. Soveltuu lähes kaikkiin asemointitöihin.
• 2 pystyä laserviivaa ovat toisiinsa nähden suorassa kulmassa.
  – Erikseen kytkettävät laserviivat
  – Ei tasattu: Merkkivalo palaa, jos laite on tasausalueen ulkopuolella.
• Kallistustoiminto kaltevien pintojen asemointiin.

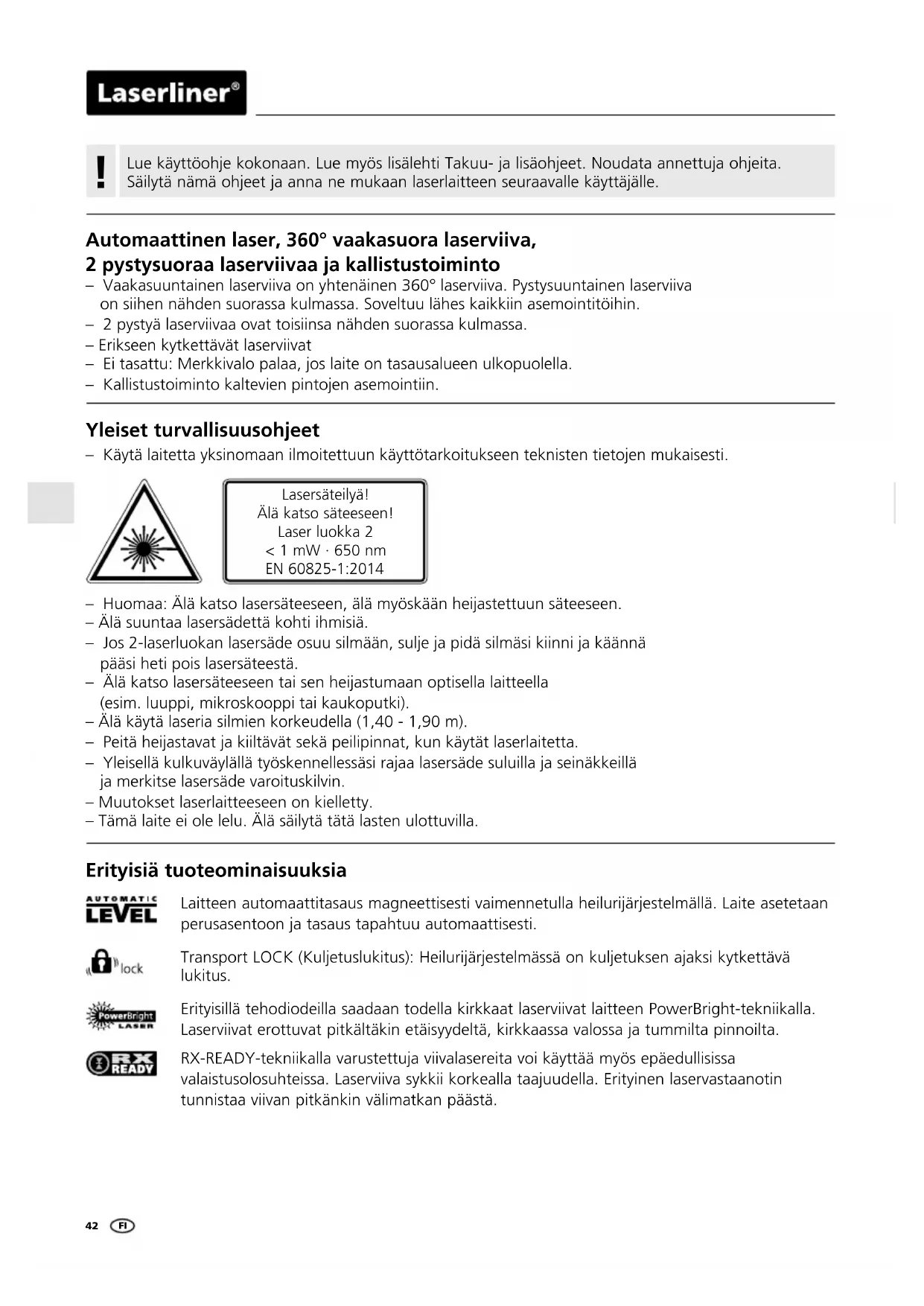

Yleiset turvallisuusohjeet

- Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.

Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 650 nm EN 60825-1:2014

– Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
– Älä suuntaa lasersädettä kohti ihmisiä.
- Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
- Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).
- Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).
- Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.
- Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.
- Muutokset laserlaitteeseen on kielletty.
– Tämä laite ei ole lelu. Älä säilytä tätä lasten ulottuvilla.

Erityisiä tuoteominaisuuksia

AUTOMATIC LEVEL

Laitteen automaattitasaus magneettisesti vaimennetulla heilurijärjestelmällä. Laite asetetaan perusasentoon ja tasaus tapahtuu automaattisesti.

Transport LOCK (Kuljetuslukitus): Heilurijärjestelmässä on kuljetuksen ajaksi kytkettävä lukitus.

Erityisillä tehodiodeilla saadaan todella kirkkaat laserviivat laitteen PowerBright-tekniikalla. Laserviivat erottuvat pitkältäkin etäisyydeltä, kirkkaassa valossa ja tummilta pinnoilta.

RX-READY-tekniikalla varustettuja viivalasereita voi käyttää myös epäedullisissa valaistusolosuhteissa. Laserviiva sykkii korkealla taajuudella. Erityinen laservastaanotin tunnistaa viivan pitkänkin välimatkan päästä.

Laserien määrä ja järjestys

H = vaakalaserviiva / V = pystylaserviiva / S = Kallistustoiminto

1H360° 2V S

1Paristojen asennus

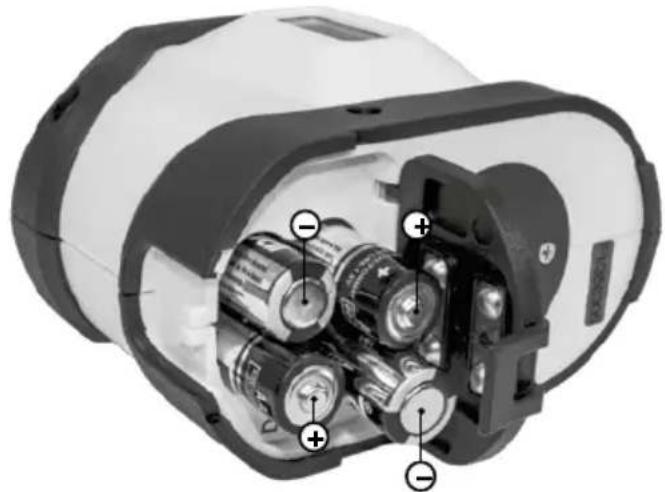

Avaa paristokotelon kansi (2) ja aseta paristot merkintöjen mukaisesti paikoilleen. Tarkista, että navat asettuvat oikein.

1 Laserviivan lähtöikkunat
2 Paristolokero (takasivulla)
3 Liukukytkin
a ON
b Kallistusasetus
c OFF / Kuljetusvarmistus

4 Jalustan kierre 1/4" (pohjassa)
5 Käsivastaanotintila
6 LED-käsivastaanotintila

7 LED-näyttö (Merkkivalo palaa punaisena, kun varaustaso on alhainen)
8 Laserlinjojen valintapainike

2Vaaka- ja pystysuuntaan tasaaminen

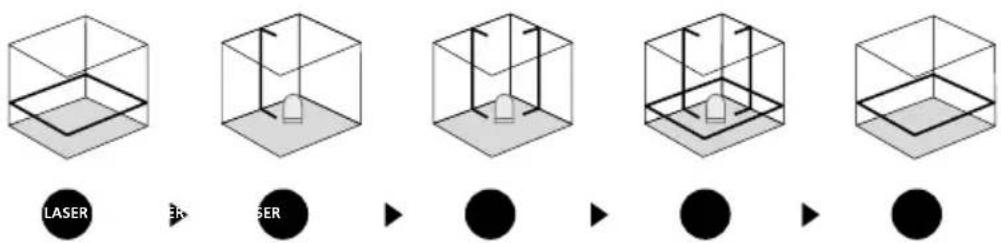

Avaa kuljetusvarmistus. Siirrä liukukytkin (3) asentoon ON. Vaakasuora laserviiva näkyy. Yksittäiset laserviivat voi valita valintapainikkeella.

! Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna. Kun laitteen kallistus on automaattisen 3° itsetasausalueen ulkopuolella, laserviivat vilkkuvat. Sijoita laite tasaiselle alustalle niin, että laite on tasausalueella

3 Kallistusasetus

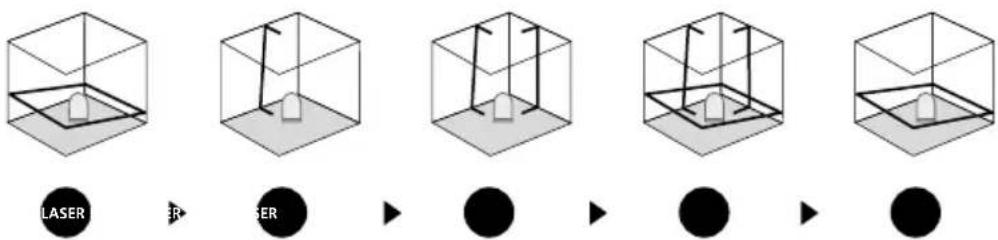

Älä avaa kuljetusvarmistusta, siirrä liukukytkin (3) keskiasentoon ja valitse laserviiva valintapainikkeella. Nyt voi mitata kaltevia pintoja ja kallistuksia. Tässä tilassa laserlinjat eivät enää tasaudu automaattisesti. Tämä osoitetaan vilkkuvalla laserviivalla.

4 Käsivastaanotintila Valinnaisesti: Työskentely laservastaanottimella RX

Käytä laservastaanotinta RX (lisävaruste) linjaukseen pitkillä välimatkoilla ja silloin, kun laserviiva ei enää muuten näy.

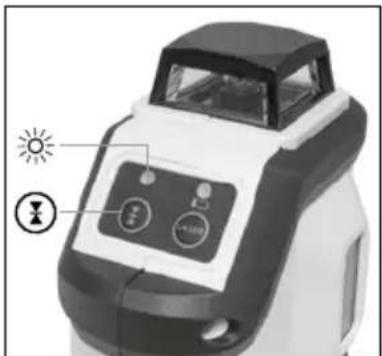

Kytke laserlaite käsivastaanotintilaan painamalla painiketta 5 (käsivastaanotintila on/off), jotta voit työskennellä käsivastaanotinta käyttäen. Laserviivat sykkivät nyt korkealla taajuudella. Laserviivoista tulee tummempia. Laservastaanotin tunnistaa laserviivat tästä sykkeestä.

! Noudata vastaavan laservastaanottimen käyttöohjeita.

Kalibrointitarkistuksen valmistelutoimet:

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite, avaa kuljetusvarmistus (Laserristi päällä). Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä.

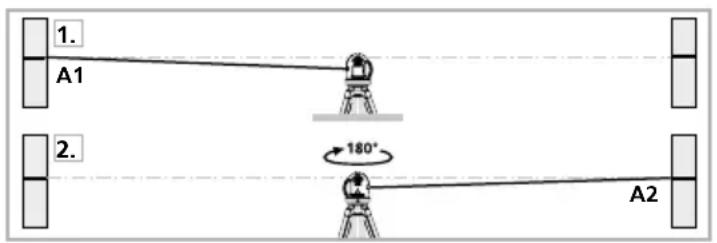

1. Merkitse piste A1 seinään.
2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

Kalibroinnin tarkistus:

1. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa laite.
2. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus toleranssi.

Jos A2 ja A3 ovat toisistaan etäämmällä kuin 0,35 mm / m, on säätö tarpeen. Ota yhteys paikalliseen laitetoimittajaan tai UMAREXLASERLINER huolto-osastoon.

Pystyviivan tarkistus:

Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, että luoti pääsee vapaasti heilumaan. Käynnistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun laserviivan ja luotilangan välinen poikkeama on enintään ± 1,75 mm.

Vaakaviivan tarkistus:

Aseta laite n. 5 m:n etäisyydelle seinästä ja kytke laserristi. Merkitse piste B seinään. Käännä laserristiä n. 2,5 m oikealle ja merkitse piste C. Tarkista onko pisteestä C lähtevä vaakaviiva ± 1,75 mm:n tarkkuudella samalla korkeudella pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle kääntämällä.

Tarkista säätö säännöllisesti ennen käyttöä sekä kuljetuksen ja pitkän säilytyksen jälkeen.

Tekniset tiedot (Tekniset muutokset mahdollisia. 03.17)
Automaattitasausalue	± 3^
Tarkkuus	± 0,35 mm / m
Vaakatasaus	automaattinen
Työalue (valo-olosuhteista riippuen)	15 m
Työalue käsivastaanottimella (riippuen teknisten syiden aiheuttamista kirkkauseroista)	SuperLine-Laser 360^ RX 30: 10 - 30 mSuperLine-Laser 360^ RX 40: 10 - 40 m
Lasersäteen aallonpituus	650 nm
Laserluokka	2 / < 1 mW
Virtalähde 4 x 1,5 V alkaliparistoa (tyyppi AA)
Käyttöaikakaikki laserviivatvaakasuora laserviiva	n. 15 hn. 25 h
Käyttölämpötila	0^ +40^
Varaston lämpötila	-10^ +70^
Paino (sis. paristot)	620 g
Mitat (L x K x S)	70 x 125 x 110 mm

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=sulilas360
