Märke	Laserliner
Modell	SuperLineLaser RX30
Kategori	Linjelaser
Lasertyp	Diodlaser, klass 2
Våglängd	650 nm
Effekt	< 1 mW
Automatisk nivelleringsområde	± 3°
Noggrannhet	± 0,35 mm/m
Arbetsområde	Upp till 15 m (utan mottagare)
Räckvidd med RX-mottagare	10 - 30 m (beroende på mottagarmodell)
Lasarlinjer	1 horisontell linje 360°, 2 vertikala linjer
Specialfunktioner	Självnivellering, lutningsläge, manuellt mottagarläge, transportsäkring, PowerBright, RX-Ready
Strömförsörjning	4 alkaliska AA-batterier (1,5 V)
Batteritid (alla linjer)	ca. 15 h
Batteritid (endast horisontell linje)	ca. 25 h
Arbetstemperatur	0 °C till +40 °C
Förvaringstemperatur	-10 °C till +70 °C
Mått (L x H x D)	70 x 125 x 110 mm
Vikt (med batterier)	620 g
Stativfäste	1/4" gänga (under apparaten)
Skyddsklass	Ej specificerad (inomhusbruk)
Underhåll	Rengör utsläppsfönstren med en mjuk, torr trasa. Använd inte aggressiva rengöringsmedel.
Säkerhet	Titta inte direkt i strålen. Håll borta från barn. Använd endast inom specifikationerna.
Reparerbarhet	Vid fel, kontakta UMAREX-LASERLINER service. Öppna inte apparaten.
Garanti	Se medföljande garantihäfte
Godkännanden	CE, överensstämmer med WEEE-direktivet

Vanliga frågor - SuperLineLaser RX30 Laserliner

Hur byter man batterierna på Laserliner SuperLineLaser RX30?

Öppna batterifacket på baksidan av apparaten (markering 2). Sätt i 4 alkaliska AA-batterier (1,5 V) med rätt polaritet enligt markeringarna. Stäng batterifacket.

Hur slår man på apparaten och aktiverar laserlinjerna?

Lossa transportsäkringen genom att ställa skjutreglaget (3) i läge 'ON' (PÅ). Den horisontella linjen tänds. Använd valknappen (8) för att aktivera eller inaktivera varje vertikal linje.

Vad innebär blinkande laserlinjer?

Linjerna blinkar när apparaten är utanför det automatiska nivelleringsområdet på ±3° eller när den är i lutningsläge. I det första fallet, flytta om apparaten. I det andra fallet är blinkandet normalt och indikerar att nivelleringen inte är automatisk.

Hur använder man lutningsläget?

Ställ skjutreglaget (3) i mittläge (lutningsläge). Transportsäkringen förblir aktiverad. Välj önskade linjer med knappen (8). Apparaten självnivellerar inte, linjerna blinkar för att påminna om detta.

Hur kontrollerar man laserns noggrannhet?

För horisontell kontroll, placera apparaten centrerat mellan två väggar på minst 5 m avstånd. Markera punkterna A1, A2, A3 enligt anvisningarna. Avvikelsen mellan A2 och A3 får inte överstiga 0,35 mm/m. För vertikal kontroll, använd ett lod på 2,5 m och kontrollera att avvikelsen är mindre än ±1,75 mm.

Hur använder man lasern med en RX-mottagare?

Aktivera manuellt mottagarläge genom att trycka på knappen (5). Indikatorlampan (6) tänds. Linjerna blir mörkare men pulseras med hög frekvens. Använd en kompatibel Laserliner RX-mottagare (ingår ej) för att detektera linjerna på avstånd.

Vilken laserklass har apparaten och vilka försiktighetsåtgärder ska vidtas?

Apparaten är klass 2 (effekt < 1 mW). Titta aldrig direkt in i strålen eller i reflektioner. Rikta inte lasern mot personer eller djur. Täck blanka ytor. Använd inte optiska instrument för att observera strålen.

Hur transporterar man apparaten på ett säkert sätt?

Före transport, ställ skjutreglaget (3) i avstängt läge (transportsäkring). Pendeln är då låst. Lägg apparaten i dess skyddsväska om sådan finns.

Vad gör man om indikatorlampan (7) lyser rött?

Röd lampa indikerar låg batterispänning. Byt batterierna mot nya (4 AA) så snart som möjligt för att säkerställa korrekt funktion.

Var hittar man reservdelar eller teknisk support?

Kontakta din återförsäljare eller UMAREX-LASERLINER service. Öppna inte apparaten själv. Besök laserliner.com/info?an=sulilas360 för säkerhetsföreskrifter och uppdateringar.

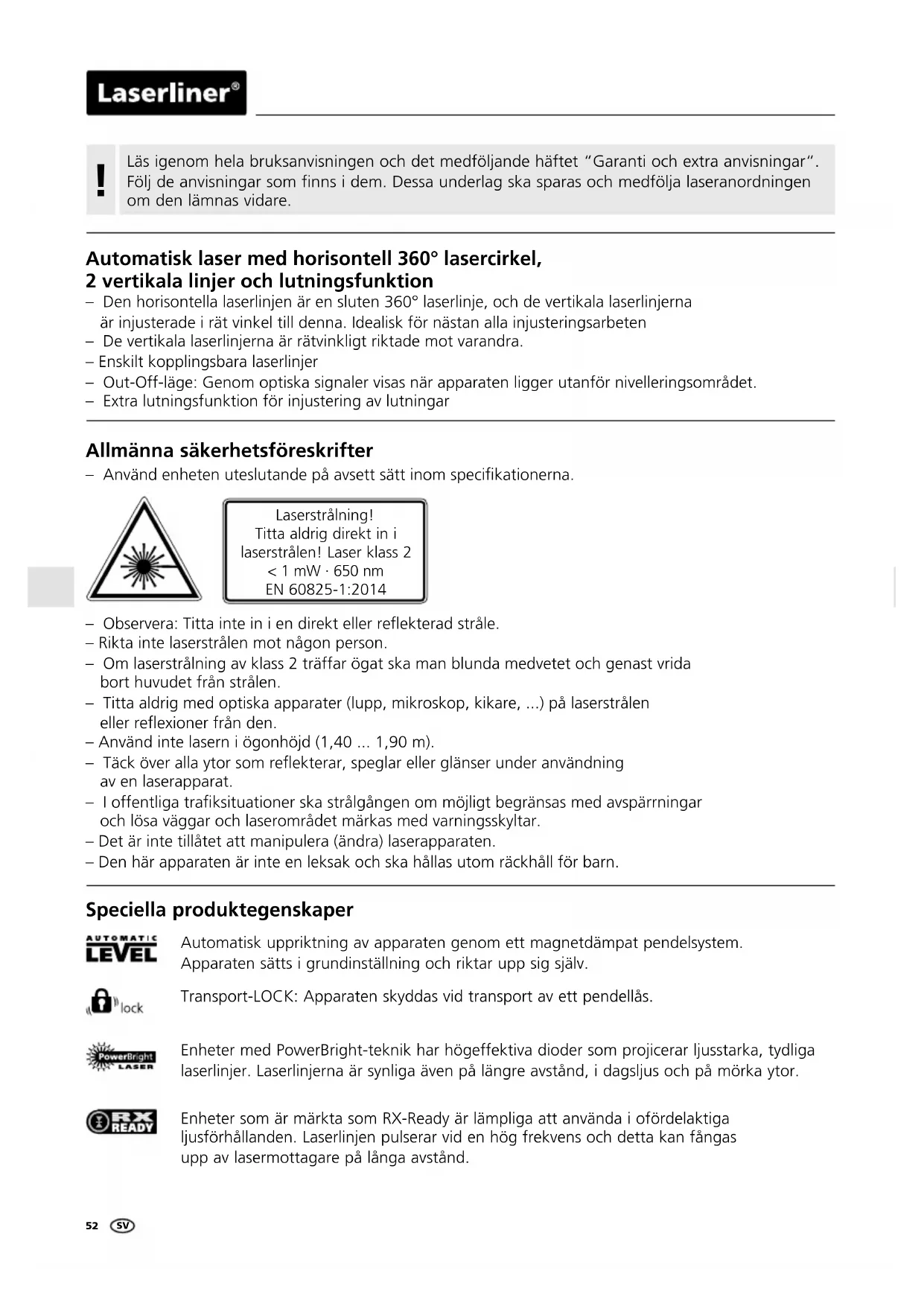

BRUKSANVISNING SuperLineLaser RX30 Laserliner

Läs igenom hela bruksanvisningen och det medföljande häftet "Garanti och extra anvisningar". Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Automatisk laser med horisontell 360° lasercirkel, 2 vertikala linjer och lutningsfunktion

• Den horisontella laserlinjen är en sluten 360° laserlinje, och de vertikala laserlinjerna är injusterade i rät vinkel till denna. Idealisk för nästan alla injusteringsarbeten
• De vertikala laserlinjerna är rätvinkligt riktade mot varandra.
  – Enskilt kopplingsbara laserlinjer
• Out-Off-läge: Genom optiska signaler visas när apparaten ligger utanför nivelleringsområdet.
• Extra lutningsfunktion för injustering av lutningar

Allmänna säkerhetsföreskrifter

- Använd enheten uteslutande på avsett sätt inom specifikationerna.

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.
• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.
• Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.
• Använd inte lasern i ögonhöjd (1,40 ... 1,90 m).
• Täck över alla ytor som reflekterar, speglar eller glänser under användning av en laserapparat.
• I offentliga trafiksituationer ska strålgången om möjligt begränsas med avspärrningar och lösa väggar och laserområdet märkas med varningsskyltar.
  – Det är inte tillåtet att manipulera (ändra) laserapparaten.
  – Den här apparaten är inte en leksak och ska hållas utom räckhåll för barn.

Speciella produktegenskaper

AUTOMATIC LEVEL

Automatisk uppriktning av apparaten genom ett magnetdämpat pendelsystem. Apparaten sätts i grundinställning och riktar upp sig själv.

Transport-LOCK: Apparaten skyddas vid transport av ett pendellås.

Enheter med PowerBright-teknik har högeffektiva dioder som projicerar ljuststarka, tydliga laserlinjer. Laserlinjerna är synliga även på längre avständ, i dagsljus och på mörka ytor.

Enheter som är märkta som RX-Ready är lämpliga att använda i ofördelaktiga ljusförhållanden. Laserlinjen pulserar vid en hög frekvens och detta kan fångas upp av lasermottagare på långa avständ.

Antal och placering av lasern

H = horisontell laserlinje / V = vertikal laserlinje / S = lutningsfunktion

1H360° 2V S

1sättning av batterier

Öppna batterifacket (2) och lägg i batterier enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

1 Laseröppning
2 Batterifack (undersidan)
3 Skjutströmbrytare
a PÅ
b Sluttningsläge
c AV / Transportsäkring

4 Stativgänga 1/4" (undersidan)
5 Handmottagarläge
6 Handmottagarläge (lysdiod)

7 LED driftindikator (Vid låg laddningsnivå lyser LED röd)
8 Valknapp för laserlinjer

2Horisontell och vertikal nivellering

Frigör transportsäkringen och ställ skjutströmbrytaren (3) på "ON". Den horisontella laserlinjen visas. Välj laserlinjer med hjälp av valknappen.

! Vid horisontell och vertikal nivellering måste transportsäkringen lossas. är apparaten befinner sig utanför det automatiska nivelleringsområdet på 3°, blinkar laserlinjerna. Positionera enheten på ett sådant sätt, att den befinner sig inom nivelleringsområdet.

3 Sluttningsläge

Lossa inte transportsäkringen, ställ skjutströmbrytaren (3) i det mellersta läget och välj laserstråle med hjälp av valknappen. Nu kan lutande plan respektive lutningar skapas. I det här läget riktas laserlinjerna inte längre in automatiskt. Det signaliseras genom att laserlinjerna blinkar.

4 📄RX READY Handmottagarläge

Tillval: Arbete med lasermottagaren RX

Använd en lasermottager RX (tillval) för nivellering vid stora avständ eller för laserlinjer som inte längre syns.

För att arbeta med lasermottagaren trycker man på knapp 5 (handmottagarläge På/Av) så sätts linjelasern i handmottagarläge.

Nu pulserar laserlinjerna med en hög frekvens och laserlinjerna blir mörkare. Lasermottagaren identifierar laserlinjerna genom pulseringen.

Förbereda kalibreringskontroll:

Du kan kontrollera kalibreringen av lasern. Sätt upp enheten mitt emellan två väggar som är minst fem meter från varandra. Slå på enheten för att frigöra transportsäkringen (laserkors på). För optimal kontroll skall ett stativ användas.

1. Markera punkten A1 på väggen.
2. Vrid enheten 180° och markera punkten A2. Mellan A1 och A2 har du nu en horisontell referens.

Kalibreringskontroll:

1. Ställ enheten så nära väggen som möjligt i höjd med den markerade punkten A1.
2. Vrid enheten 180° och markera punkten A3. Differensen mellan A2 och A3 är toleransen.

Om A2 och A3 ligger mer än 0,35 mm / m från varandra behöver enheten justeras. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.

Kontroll av den lodräta linjen:

Ställ upp enheten cirka fem meter från en vägg. Fäst ett lod på väggen med ett 2,5 meter längt snöre så att lodet kan pendla fritt. Slå på enheten och rikta den lodräta lasern mot lodsnöret. Noggrannheten ligger inom toleransen när avvikelsen mellan laserlinjen och lodsnöret inte är större än ± 1,75 mm.

Kontroll av den horisontella linjen:

Ställ upp enheten cirka fem meter från en vägg och slå på laserkorset. Markera punkt B på väggen. Sväng laserkorset cirka 2,5 meter åt höger och markera punkt C. Kontrollera om den vågräta linjen från punkt C ligger inom ± 1,75 mm i höjdled jämfört med punkt B. Upprepa proceduren vid svängning åt vänster.

Justeringen bör kontrolleras regelbundet, såsom före användning samt efter transport och längre förvaring.

Tekniska data (Tekniska ändringar förbehålls. 03.17)
Självivelleringsområde	± 3^
Noggrannhet	± 0,35 mm / m
Nivellering automatisk
Arbetsområde(i förhållande till hur ljust det är i rummet)	15 m
Arbetsområde med handmottagare (beroendepå tekniskt betingad skillnad i ljusstyrka)	SuperLine-Laser 360^ RX 30: 10 - 30 mSuperLine-Laser 360^ RX 40: 10 - 40 m
Laservåglängd	650 nm
Laserklass	2 / < 1 mW
Strömförsörjning 4 x 1,5 V alkalibatterier (Typ AA)
Användningstidmed alla laserlinjermed horizontell laserlinje	cirka 15 timcirka 25 tim
Arbetstemperatur	0^ +40^
Förvaringstemperatur	-10^ +70^
Vikt (inklusive batterier)	620 g
Mätt (B x H x D)	70 x 125 x 110 mm

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=sulilas360
