Marka	Laserliner
Model	SuperLineLaser RX30
Kategori	Çizgili lazer seviyesi
Lazer tipi	Diyot lazer, sınıf 2
Dalga boyu	650 nm
Güç	< 1 mW
Otomatik tesviye aralığı	± 3°
Hassasiyet	± 0,35 mm/m
Çalışma menzili	15 m'ye kadar (alıcısız)
RX alıcılı menzil	10 - 30 m (alıcı modeline bağlı)
Lazer çizgileri	1 yatay çizgi 360°, 2 dikey çizgi
Özel işlevler	Otomatik tesviye, eğme modu, manuel alıcı modu, taşıma kilidi, PowerBright, RX-Ready
Güç kaynağı	4 adet AA alkalin pil (1,5 V)
Çalışma süresi (tüm çizgiler)	yakl. 15 saat
Çalışma süresi (sadece yatay çizgi)	yakl. 25 saat
Çalışma sıcaklığı	0 °C ila +40 °C
Depolama sıcaklığı	-10 °C ila +70 °C
Boyutlar (G x Y x D)	70 x 125 x 110 mm
Ağırlık (pillerle)	620 g
Tripod montajı	1/4\" diş (cihazın altında)
Koruma sınıfı	Belirtilmemiş (iç mekan kullanımı)
Bakım	Çıkış pencerelerini yumuşak ve kuru bir bezle temizleyin. Agresif ürünler kullanmayın.
Güvenlik	Işına doğrudan bakmayın. Çocukların erişemeyeceği yerde saklayın. Yalnızca teknik özellikler dahilinde kullanın.
Onarılabilirlik	Arıza durumunda UMAREX-LASERLINER servisi ile iletişime geçin. Cihazı açmayın.
Garanti	Ekteki garanti belgesine bakın
Onaylar	CE, WEEE direktifine uygun

Sık sorulan sorular - SuperLineLaser RX30 Laserliner

Laserliner SuperLineLaser RX30'un pilleri nasıl değiştirilir?

Cihazın arkasındaki pil bölmesini açın (işaret 2). Belirtilen kutuplara dikkat ederek 4 adet AA tipi alkalin pil (1,5 V) takın. Bölmeyi kapatın.

Cihaz nasıl açılır ve lazer çizgileri nasıl etkinleştirilir?

Kızaklı anahtarı (3) 'ON' (AÇIK) konumuna getirerek taşıma kilidini açın. Yatay çizgi yanar. Her bir dikey çizgiyi etkinleştirmek veya devre dışı bırakmak için seçim tuşunu (8) kullanın.

Lazer çizgilerinin yanıp sönmesi ne anlama gelir?

Cihaz ±3° otomatik tesviye aralığının dışındayken veya eğme modundayken çizgiler yanıp söner. İlk durumda cihazı yeniden konumlandırın. İkincisinde, yanıp sönme normaldir ve seviyenin otomatik olmadığını belirtir.

Eğme modu nasıl kullanılır?

Kızaklı anahtarı (3) orta konuma (eğme modu) getirin. Taşıma kilidi devrede kalır. İstenen çizgileri (8) tuşu ile seçin. Cihaz kendini tesviye etmez, hatırlatmak için çizgiler yanıp söner.

Lazer hassasiyeti nasıl kontrol edilir?

Yatay kontrol için cihazı en az 5 m aralıklı iki duvarın ortasına yerleştirin. Kılavuzda belirtildiği gibi A1, A2, A3 noktalarını işaretleyin. A2 ve A3 arasındaki fark 0,35 mm/m'yi geçmemelidir. Dikey için 2,5 m'lik bir çekül kullanın ve farkın ±1,75 mm'den az olduğunu kontrol edin.

Lazer bir RX alıcı ile nasıl kullanılır?

Manuel alıcı modunu (5) tuşuna basarak etkinleştirin. LED (6) yanar. Çizgiler daha koyu olur ancak yüksek frekanslı darbeler halindedir. Uzaktaki çizgileri algılamak için uyumlu bir Laserliner RX alıcısı (dahil değildir) kullanın.

Lazer sınıfı nedir ve hangi önlemler alınmalıdır?

Cihaz sınıf 2'dir (güç < 1 mW). Asla doğrudan ışına veya yansımalara bakmayın. Lazeri insanlara veya hayvanlara doğrultmaktan kaçının. Yansıtıcı yüzeyleri kapatın. Işını gözlemlemek için optik aletler kullanmayın.

Cihaz güvenli bir şekilde nasıl taşınır?

Taşımadan önce kızaklı anahtarı (3) durma konumuna (taşıma emniyeti) getirin. Sarkaç kilitlenir. Varsa cihazı koruyucu çantasına koyun.

Ekran LED'i (7) kırmızı ise ne yapmalı?

Kırmızı LED, pillerin zayıf olduğunu gösterir. Doğru çalışmayı sağlamak için pilleri mümkün olan en kısa sürede yenileriyle (4 AA pil) değiştirin.

Yedek parça veya teknik destek nereden bulunur?

Bayiniz veya UMAREX-LASERLINER satış sonrası servisi ile iletişime geçin. Cihazı kendiniz açmayın. Güvenlik talimatları ve güncellemeler için laserliner.com/info?an=sulilas360 sitesini ziyaret edin.

KULLANIM KILAVUZU SuperLineLaser RX30 Laserliner

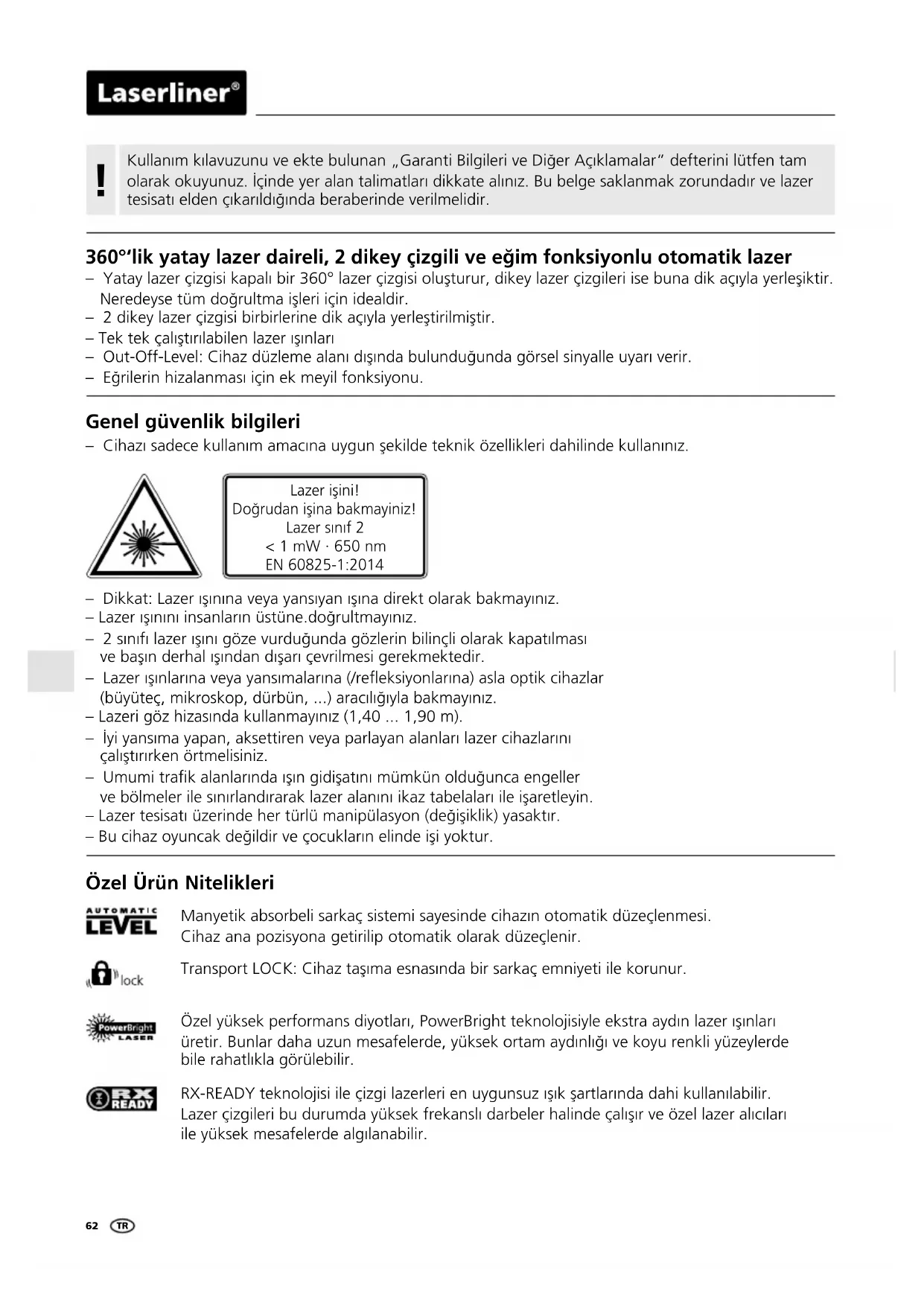

Kullanım kılavuzunu ve ekte bulunan „Garanti Bilgileri ve Diğer Açıklamalar“ defterini lütfen tam olarak okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir.

360°'lik yatay lazer daireli, 2 dikey çizgili ve eğim fonksiyonlu otomatik lazer

• Yatay lazer çizgisi kapalı bir 360° lazer çizgisi oluşturur, dikey lazer çizgileri ise buna dik açıyla yerleşiktir. Neredeyse tüm doğrultma işleri için idealdir.
• 2 dikey lazer çizgisi birbirlerine dik açıyla yerleştirilmiştir.
• Tek tek çalıştırılabilen lazer ışınları
• Out-Off-Level: Cihaz düzleme alanı dışında bulunduğunda görsel sinyalle uyarı verir.
  – Eğrilerin hizalanması için ek meyil fonksiyonu.

Genel güvenlik bilgileri

– Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.

Lazer işini! Doğrudan işina bakmayiniz! Lazer sınıf 2 < 1 mW · 650 nm EN 60825-1:2014

– Dikkat: Lazer ışınına veya yansıyan ışına direkt olarak bakmayınız.
– Lazer işinini insanların üstüne.doğrultmayınız.
- 2 sınıfı lazer işını göze vurduğunda gözlerin bilinçli olarak kapatılması ve başın derhal ışından dışarı çevrilmesi gerekmektedir.
- Lazer ışınlarına veya yansımalarına (/refleksiyonlarına) asla optik cihazlar (büyüteç, mikroskop, dürbün, ...) aracılığıyla bakmayınız.
– Lazeri göz hizasında kullanmayınız (1,40 ... 1,90 m).
– İyi yansıma yapan, aksettiren veya parlayan alanları lazer cihazlarını çalıştırırken örtmelisiniz.
- Umumi trafik alanlarında ışın gidişatını mümkün olduğunca engeller ve bölmeler ile sınırlandırarak lazer alanını ikaz tabelaları ile işaretleyin.
– Lazer tesisatı üzerinde her türlü manipülasyon (değişiklik) yasaktır.
– Bu cihaz oyuncak değildir ve çocukların elinde işi yoktur.

Özel Ürün Nitelikleri

AUTOMATIC LEVEL

Manyetik absorbeli sarkaç sistemi sayesinde cihazın otomatik düşezlenmesi. Cihaz ana pozisyona getirilip otomatik olarak düşezlenir.

lock

Transport LOCK: Cihaz taşıma esnasında bir sarkaç emniyeti ile korunur.

PowerBright LASER

Özel yüksek performans diyotları, PowerBright teknolojisiyle ekstra aydın lazer ışınları üretir. Bunlar daha uzun mesafelerde, yüksek ortam aydınlığı ve koyu renkli yüzeylerde bile rahatlıkla görülebilir.

RX READY

RX-READY teknolojisi ile çizgi lazerleri en uygunsuz ışık şartlarında dahi kullanılabilir. Lazer çizgileri bu durumda yüksek frekanslı darbeler halinde çalışır ve özel lazer alicıları ile yüksek mesafelerde algılanabilir.

Lazerlerin sayısı ve düzeni

H = yatay lazer çizgisi / V = düşey lazer çizgisi / S = Eğilim fonksiyonu

1H360° 2V S

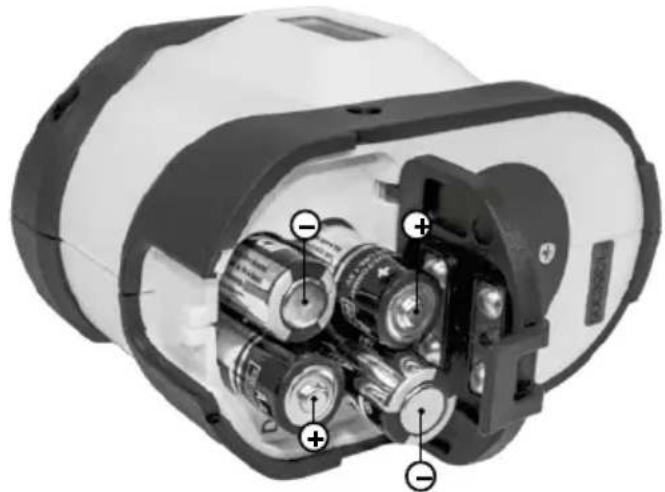

Pillerin takılması

Pil yuvasını (2) açınız ve pilleri gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

1 Lazer işini çıkış boşluğu
2 Batarya / Pil yeri (alt tarafı)
3 Sürmeli şalter
a Açık
b Meyil modu
c Kapalı / Taşıma emniyeti

4 Statif vida dişi 1/4" (alt tarafı)
5 El alicisi modu
6 LED el alicisi modu

7 LED faaliyet göstergesi (Şarj az olduğunda LED kırmızı yanar)
8 Lazer çizgileri için seçme şalteri

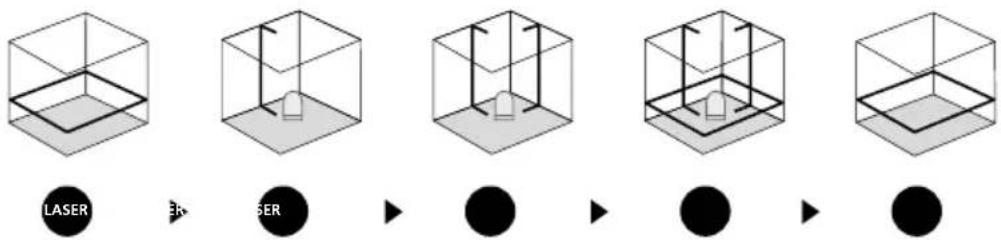

2Yatay ve düşey düzecleme

Taşıma emniyetini çözünüz, sürmeli şalteri (3) "ON" konumuna getiriniz. Yatay lazer çizgisi belirir. Seçme düğmesi ile lazer çizgileri tek tek devreye alınabilir.

Yatay ve düşey düzleme için taşıma emniyetinin çözülmüş olması gerekmektedir. Cihaz otomatik düzleme aralığı olan 3°'nin dışında bulunduğu zaman, lazer çizgileri yanıp sönmeye başlarlar. Cihazı düzleme aralığı içinde bulunacak şekilde konumlandırınız.

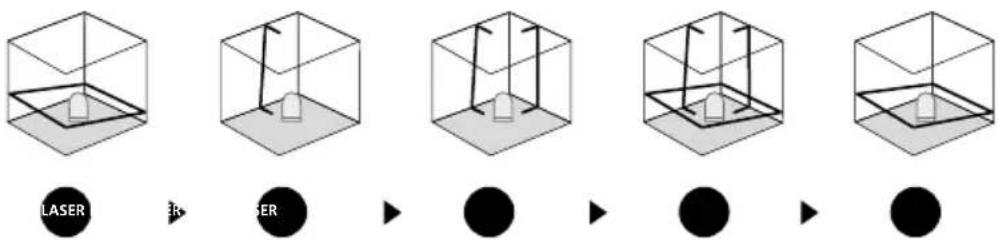

3Meyil modu

Taşıma emniyeti tertibatını çözmeyin, sürmeli şalteri (3) orta konuma sürün ve lazerleri seçme tuşu ile seçin. Şimdi eğimli düzlemler ve de eğimler ayarlanabilir. Bu modda lazer çizgileri artık otomatik olarak hizalanmamaktadır. Bu durum lazer çizgilerinin yanıp sönmesi ile bildirilir.


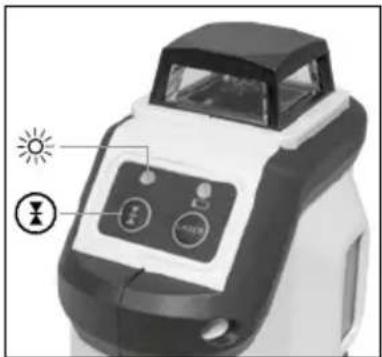

4 RX READY El alicisi modu

Opsiyonal: Lazer alıcısı RX ile çalışma

Uzak mesafede veya lazer ışınları görülmediği durumlarda tesviye yapmak için lazer alicısı RX'i kullanın (opsiyonal).

Lazer alicısı ile çalışmak için çizgi lazerini tuş 5'ya (El alicısı modu açık / kapalı) basarak el alicısı moduna getirin. Şimdi -lazer çizgileri yüksek bir frekans ile çarpiyorlar ve lazer çizgileri- koyulaşıyorlar. Lazer alicısı bu çarpma sayesinde lazer çizgilerini algılayabiliyor.

Lütfen uygun lazer alicısının kullanım kılavuzuna bakınız.

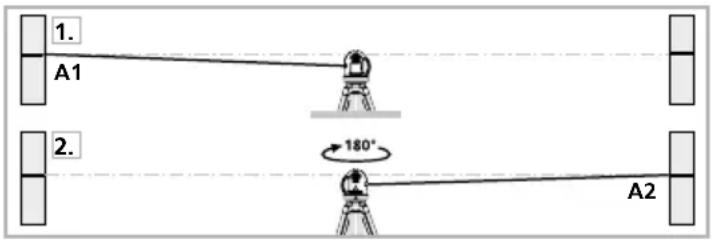

Kalibrasyon kontrolünün hazırlanması:

Lazerin kalibrasyonunu kontrol edebilirsiniz. Cihazı birbirlerine en az 5 m mesafede bulunan iki duvarın ortasına kurunuz. Cihazı çalıştırınız, bunun için taşıma emniyetlerini çözünüz (lazer artısı açık). En iyi kontrol sonuçlarını alabilmek için, lütfen bir sehpapullanınız.

1. Duvarda A1 noktasını işaretleyiniz.
2. Cihazı 180 derece çeviriniz ve A2 noktasını işaretleyiniz. Şimdi A1 ve A2 noktaları arasında yatay bir referans çizginiz vardır.

Kalibrasyon kontrolü:

1. Cihazı olabildiğince duvara yaklaştırıp A1 noktasının hizasına kurunuz.
2. Cihazı 180 derece çeviriniz ve A3 noktasını işaretleyiniz. A2 ve A3 noktaları arasındaki mesafe, cihazın hassasiyet değeridir.

A2 ve A3 noktaları birbirlerine 0,35 mm / m'den daha büyük bir uzaklıkta bulunuyorlarsa, ayarlama yapılması gerekmektedir. Bu durumda yetkili saticınızla ya da UMAREX LASERLINER'in müşteri servisi departmanıyla irtibata geçiniz.

Düşey çizginin kontrolü:

Cihazı bir duvara yaklaşık 5 m mesafede kurunuz. Duvara 2,5 m uzunluğunda bir ipi bulunan çekül bağlayınız. Çekül boşta sarkabilmelidir. Cihazı çalıştırıp düşey lazer çizgisini çekül ipine doğrultunuz. Lazer çizgisi ile çekül ipi arasındaki sapma ± 1,75 mm'den fazla olmadığı takdirde, hassasiyet tolerans dahilinde olur.

Yatay çizginin kontrolü:

Cihazı bir duvara yaklaşık 5 m mesafede kurup lazer artısını çalıştırınız. Duvarda B noktasını işaretleyiniz. Lazer artısını yakl. 2,5 m sağa kaydırıp, C noktasını işaretleyiniz. C noktasındaki yatay çizginin B noktasıyla ± 1,75 mm'lik bir aralıkta aynı hizada bulunup bulunmadığın kontrol ediniz. Aynı işlemi bu sefer sola kaydırarak tekrar ediniz.

Ürünün ayarını her kullanımdan önce, nakil ve uzun muhafazadan sonra kontrol ediniz.

Teknik Özellikler (Teknik değişiklik yapma hakkı saklıdır. 03.17)
Otomatik düzecleme aralığı	± 3^
Hassasiyet	± 0,35 mm / m
Düzecleme	otomatik
Çalışma mesafesi (ortam aydınlığına bağlı)	15 m
El alıcısı olan çalışma alanı (teknik nedenlere tabi parlaklık farklılıklarına bağlı olarak)	SuperLine-Laser 360^ RX 30: 10 - 30 mSuperLine-Laser 360^ RX 40: 10 - 40 m
Lazer dalga boyu	650 nm
Lazer sınıfı	2 / < 1 mW
Güç beslemesi 4 x 1,5 V alkali piller (Tip AA)
Çalışma süresi tüm lazer çizgileri ile yatay lazer çizgili	yak. 15 saatyak. 25 saat
Çalışma sıcaklığı	0^ +40^
Depolama ısısı	-10^ +70^
Ağırlığı (piller dahil)	620 g
Ebatlar (G x Y x D)	70 x 125 x 110 mm

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için: http://laserliner.com/info?an=sulilas360
