Merk	Laserliner
Model	SuperLineLaser RX30
Categorie	Lijnlaser
Lasertype	Diodelaser, klasse 2
Golflengte	650 nm
Vermogen	< 1 mW
Automatisch nivellerbereik	± 3°
Nauwkeurigheid	± 0,35 mm/m
Werkbereik	Tot 15 m (zonder ontvanger)
Bereik met RX-ontvanger	10 - 30 m (afhankelijk van ontvangermodel)
Laserlijnen	1 horizontale lijn 360°, 2 verticale lijnen
Speciale functies	Automatisch waterpas, hellingmodus, handmatige ontvangermodus, transportvergrendeling, PowerBright, RX-Ready
Voeding	4 AA alkalinebatterijen (1,5 V)
Werktijd (alle lijnen)	ca. 15 uur
Werktijd (alleen horizontale lijn)	ca. 25 uur
Werktemperatuur	0 °C tot +40 °C
Opslagtemperatuur	-10 °C tot +70 °C
Afmetingen (L x H x D)	70 x 125 x 110 mm
Gewicht (met batterijen)	620 g
Statiefbevestiging	1/4" schroefdraad (onder het apparaat)
Beschermingsgraad	Niet gespecificeerd (binnengebruik)
Onderhoud	Reinig de uitgangsvensters met een zachte, droge doek. Gebruik geen agressieve producten.
Veiligheid	Niet direct in de straal kijken. Buiten bereik van kinderen houden. Alleen gebruiken volgens specificaties.
Repareerbaarheid	Bij storing contact opnemen met de klantenservice van UMAREX-LASERLINER. Open het apparaat niet.
Garantie	Raadpleeg de bijgevoegde garantiekaart
Goedkeuringen	CE, voldoet aan de AEEA-richtlijn

Veelgestelde vragen - SuperLineLaser RX30 Laserliner

Hoe vervang ik de batterijen van de Laserliner SuperLineLaser RX30?

Open het batterijvak aan de achterkant van het apparaat (markering 2). Plaats 4 AA alkalinebatterijen (1,5 V) met inachtneming van de aangegeven polariteit. Sluit het vak.

Hoe schakel ik het apparaat in en activeer ik de laserlijnen?

Ontgrendel de transportvergrendeling door de schuifschakelaar (3) op de stand 'ON' (AAN) te zetten. De horizontale lijn gaat branden. Gebruik de selectietoets (8) om elke verticale lijn in of uit te schakelen.

Wat betekent het knipperen van de laserlijnen?

De lijnen knipperen wanneer het apparaat buiten het automatische waterpasbereik van ±3° is of wanneer het in de hellingmodus staat. In het eerste geval herpositioneert u het apparaat. In het tweede geval is het knipperen normaal en geeft het aan dat het waterpas niet automatisch is.

Hoe gebruik ik de hellingmodus?

Zet de schuifschakelaar (3) op de middelste stand (hellingmodus). De transportvergrendeling blijft ingeschakeld. Selecteer de gewenste lijnen met de toets (8). Het apparaat nivelleert niet automatisch, de lijnen knipperen om dit aan te geven.

Hoe controleer ik de nauwkeurigheid van de laser?

Voor de horizontale controle plaatst u het apparaat in het midden tussen twee muren op minimaal 5 m afstand. Markeer de punten A1, A2, A3 zoals aangegeven in de handleiding. Het verschil tussen A2 en A3 mag niet meer dan 0,35 mm/m zijn. Voor de verticale controle gebruikt u een schietlood van 2,5 m en controleert u of de afwijking kleiner is dan ±1,75 mm.

Hoe gebruik ik de laser met een RX-ontvanger?

Activeer de handmatige ontvangermodus door op de toets (5) te drukken. De LED (6) gaat branden. De lijnen worden donkerder maar pulseren met hoge frequentie. Gebruik een compatibele Laserliner RX-ontvanger (niet meegeleverd) om de lijnen op afstand te detecteren.

Wat is de laserklasse en welke voorzorgsmaatregelen moet ik nemen?

Het apparaat is klasse 2 (vermogen < 1 mW). Kijk nooit direct in de straal of in reflecties. Richt de laser niet op personen of dieren. Bedek reflecterende oppervlakken. Gebruik geen optische instrumenten om de straal te observeren.

Hoe vervoer ik het apparaat veilig?

Zet voor transport de schuifschakelaar (3) op de uit-stand (transportbeveiliging). De slinger is dan geblokkeerd. Plaats het apparaat in de beschermende koffer indien beschikbaar.

Wat moet ik doen als de display-LED (7) rood is?

De rode LED geeft een lage batterijlading aan. Vervang de batterijen zo snel mogelijk door nieuwe (4 AA-batterijen) om een correcte werking te garanderen.

Waar vind ik reserveonderdelen of technische ondersteuning?

Neem contact op met uw verkoper of de klantenservice van UMAREX-LASERLINER. Open het apparaat niet zelf. Raadpleeg de website laserliner.com/info?an=sulilas360 voor veiligheidsinstructies en updates.

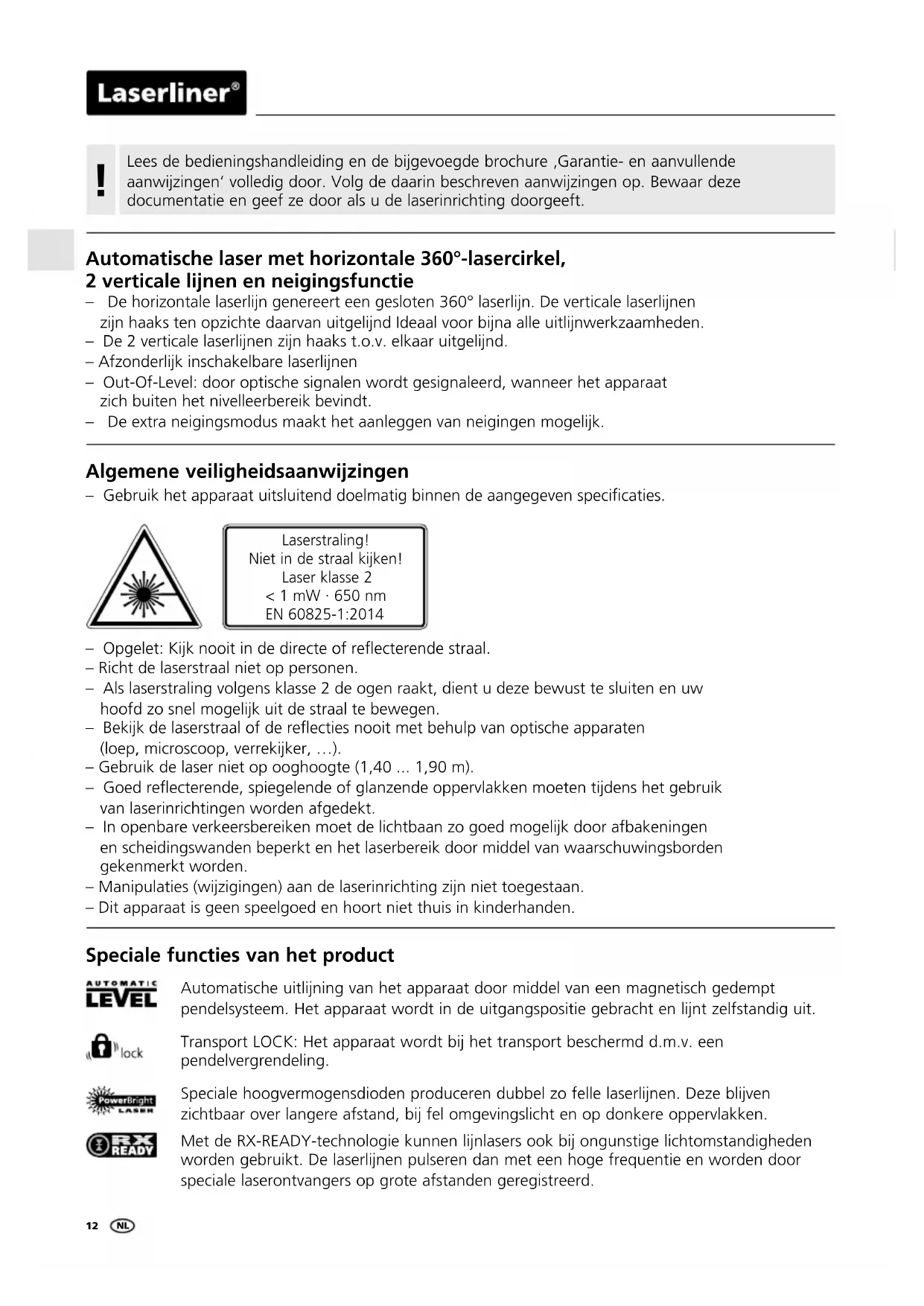

GEBRUIKSAANWIJZING SuperLineLaser RX30 Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Automatische laser met horizontale 360°-lasercirkel, 2 verticale lijnen en neigingsfunctie

• De horizontale laserlijn genereert een gesloten 360° laserlijn. De verticale laserlijnen zijn haaks ten opzichte daarvan uitgelijnd Ideaal voor bijna alle uitlijnwerkzaamheden.
• De 2 verticale laserlijnen zijn haaks t.o.v. elkaar uitgelijnd.
  – Afzonderlijk inschakelbare laserlijnen
• Out-Of-Level: door optische signalen wordt gesignaleerd, wanneer het apparaat zich buiten het nivelleerbereik bevindt.
• De extra neigingsmodus maakt het aanleggen van neigingen mogelijk.

Algemene veiligheidsaanwijzingen

- Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.
• Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.
• Dit apparaat is geen speelgoed en hoort niet thuis in kinderhanden.

Speciale functies van het product

AUTOMATIC LEVEL

Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

Speciale hoogvermogensdioden produceren dubbel zo felle laserlijnen. Deze blijven zichtbaar over langere afstand, bij fel omgevingslicht en op donkere oppervlakken.

Met de RX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale laserontvangers op grote afstanden geregistreerd.

Aantal en richting van de laser

H = horizontale laserlijn / V = verticale laserlijn / S = inclinaties (Slope-Funktion)

1H360° 2V S

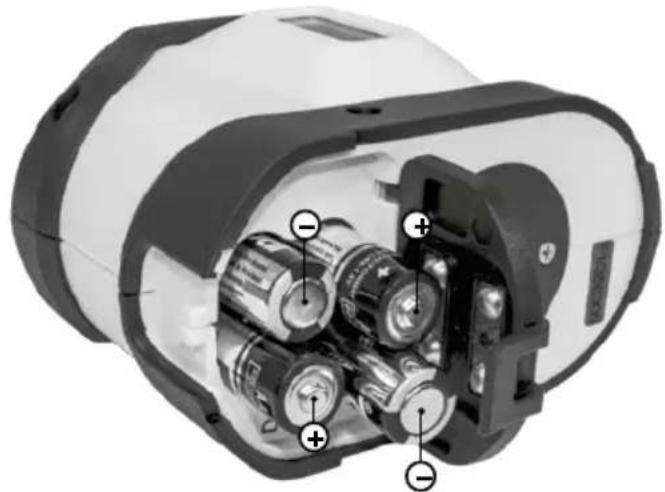

1Plaatsen van de batterijen

Batterijvak (2) openen en de batterijen volgens de installatiesymbolen inleggen. Let daarbij op de correcte polarisatie.

1 Laseruitlaat
2 Batterijvakje (onderzijde)
3 Schuifschakelaar
a AAN
b Neigingsmodus
c UIT / Transportbeveiliging

4 1/4"-schroefdraad (onderzijde)
5 Handontvangermodus
6 LED Handontvangermodus

7 Led-bedrijfsindicator (bij geringe lading brandt de led rood)

8 Keuzetoets laserlijnen

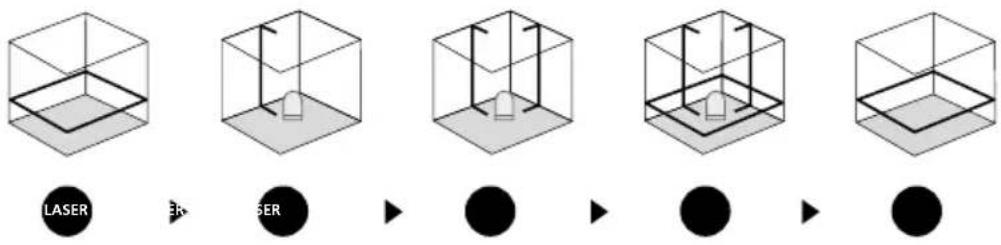

2Horizontaal en verticaal nivelleren

Deactiveer de transportbeveiliging en zet de schuifschakelaar (3) op ,ON'. De horizontale laserlijn verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld.

! Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. Zodra het apparaat zich buiten het automatische nivelleerbereik van 3° bevindt, knipperen de laserlijnen. Positioneer het apparaat zodanig dat het zich binnen het nivelleerbereik bevindt.

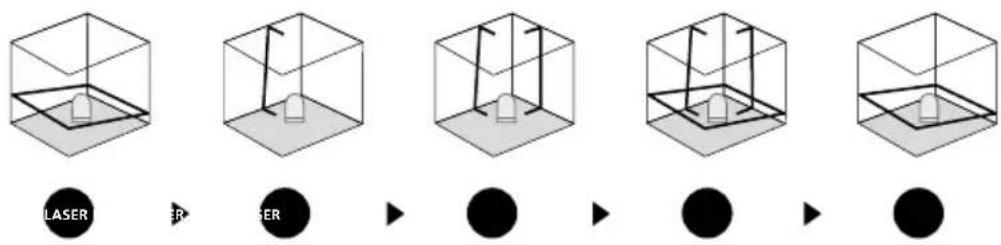

3 Neigingsmodus

Ontgrendel de transportbeveiliging niet, zet de schuifschakelaar (3) in de middelste stand en selecteer de lasers met de keuzetoets. Nu kunnen schuine vlakken en neigingen worden aangelegd. In deze modus worden de laserlijnen niet meer automatisch uitgelijnd. Dit wordt gesignaleerd door de knipperende laserlijnen.


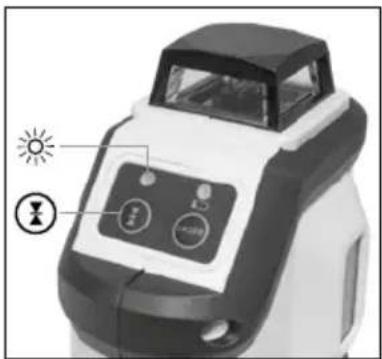

4 📄 READY Handontvangermodus Optioneel: Werken met de laserontvanger RX

Gebruik een laserontvanger RX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen.

Schakel de lijnlaser voor werkzaamheden met de laserontvanger in de handontvangermodus door op de toets 5 te drukken. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren.

Neem de gebruiksaanwijzing van de dienovereenkomstige laserontvanger in acht.

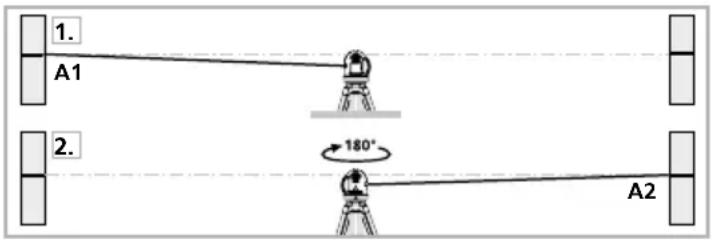

Kalibratiecontrole voorbereiden:

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn. Schakel het apparaat in, desactiveer daarvoor de transportbeveiliging (laserkruis ingeschakeld). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

Kalibratie controleren:

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
2. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,35 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

Controleren van de verticale lijn:

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 1,75 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn:

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 1,75 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

Controleerd u regelmatig de afstelling voor u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Technische gegevens (Technische veranderingen voorbehouden. 03.17)
Zelfnivelleerbereik	± 3°
Nauwkeurigheid	± 0,35 mm / m
Nivellering	automatisch
Werkbereik (afhankelijk van de hoeveelheid licht)	15 m
Werkbereik met handontvanger (afhankelijk van de helderheidsverschillen om technische redenen)	SuperLine-Laser 360° RX 30: 10 - 30 mSuperLine-Laser 360° RX 40: 10 - 40 m
Lasergolflengte	650 nm
Laserklasse	2 / < 1 mW
Stroomvoorziejning 4 x 1,5 V alkalibatterijen (Type AA)
Gebruiksduurmet alle laserlijnenmet horizontale laserlijn	ca. 15 hca. 25 h
Werktemperatuur	0°C ... +40°C
Opbergtemperatuur	-10°C ... +70°C
Gewicht (incl. batterijen)	620 g
Afmetingen (B x H x D)	70 x 125 x 110 mm

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=sulilas360
