SuperLineLaser RX30 - Apontador laser Laserliner - Manual de utilização gratuito

Marca	Laserliner
Modelo	SuperLineLaser RX30
Categoria	Nível laser de linhas
Tipo de laser	Laser de diodo, classe 2
Comprimento de onda	650 nm
Potência	< 1 mW
Faixa de nivelamento automático	± 3°
Precisão	± 0,35 mm/m
Alcance de trabalho	Até 15 m (sem receptor)
Alcance com receptor RX	10 - 30 m (conforme modelo do receptor)
Linhas laser	1 linha horizontal 360°, 2 linhas verticais
Funções especiais	Autonivelamento, modo inclinação, modo receptor manual, bloqueio de transporte, PowerBright, RX-Ready
Alimentação	4 pilhas alcalinas AA (1,5 V)
Autonomia (todas as linhas)	aprox. 15 h
Autonomia (linha horizontal apenas)	aprox. 25 h
Temperatura de trabalho	0 °C a +40 °C
Temperatura de armazenamento	-10 °C a +70 °C
Dimensões (C x A x P)	70 x 125 x 110 mm
Peso (com pilhas)	620 g
Fixação tripé	Rosca 1/4" (sob o aparelho)
Índice de proteção	Não especificado (uso interno)
Manutenção	Limpe as janelas de saída com um pano macio e seco. Não use produtos agressivos.
Segurança	Não olhe diretamente para o feixe. Mantenha fora do alcance de crianças. Use apenas dentro das especificações.
Reparabilidade	Em caso de defeito, contacte o SAV UMAREX-LASERLINER. Não abra o aparelho.
Garantia	Consulte o livreto de garantia anexo
Homologações	CE, em conformidade com a diretiva REEE

Perguntas frequentes - SuperLineLaser RX30 Laserliner

Como substituir as pilhas do Laserliner SuperLineLaser RX30?

Abra o compartimento das pilhas na parte traseira do aparelho (marca 2). Insira 4 pilhas alcalinas do tipo AA (1,5 V) respeitando a polaridade indicada. Feche o compartimento.

Como ligar o aparelho e ativar as linhas laser?

Destrave o bloqueio de transporte colocando o interruptor deslizante (3) na posição 'ON' (LIGADO). A linha horizontal acende. Use o botão de seleção (8) para ativar ou desativar cada linha vertical.

O que significa o piscar das linhas laser?

As linhas piscam quando o aparelho está fora da faixa de nivelamento automático de ±3° ou quando está em modo inclinação. No primeiro caso, reposicione o aparelho. No segundo, o piscar é normal e indica que o nível não é automático.

Como usar o modo inclinação?

Coloque o interruptor deslizante (3) na posição intermediária (modo inclinação). O bloqueio de transporte permanece engatado. Selecione as linhas desejadas com o botão (8). O aparelho não se autonivela, as linhas piscam para lembrar.

Como verificar a precisão do laser?

Para o controle horizontal, coloque o aparelho no centro entre duas paredes distantes pelo menos 5 m. Marque os pontos A1, A2, A3 conforme indicado no manual. A diferença entre A2 e A3 não deve exceder 0,35 mm/m. Para a vertical, use um fio de prumo de 2,5 m e verifique se a diferença é inferior a ±1,75 mm.

Como usar o laser com um receptor RX?

Ative o modo receptor manual pressionando o botão (5). O LED (6) acende. As linhas ficam mais escuras, mas são pulsadas em alta frequência. Use um receptor Laserliner RX compatível (não fornecido) para detectar as linhas à distância.

Qual é a classe do laser e quais precauções tomar?

O aparelho é de classe 2 (potência < 1 mW). Nunca olhe diretamente para o feixe ou para as reflexões. Evite direcionar o laser para pessoas ou animais. Cubra superfícies refletoras. Não use instrumentos ópticos para observar o raio.

Como transportar o aparelho com segurança?

Antes do transporte, coloque o interruptor deslizante (3) na posição de parada (segurança de transporte). O pêndulo fica então bloqueado. Coloque o aparelho em sua maleta de proteção se disponível.

O que fazer se o LED de exibição (7) estiver vermelho?

O LED vermelho indica carga fraca das pilhas. Substitua as pilhas por novas (4 pilhas AA) assim que possível para garantir o funcionamento correto.

Onde encontrar peças de reposição ou assistência técnica?

Contate seu revendedor ou o serviço pós-venda UMAREX-LASERLINER. Não abra o aparelho você mesmo. Consulte o site laserliner.com/info?an=sulilas360 para instruções de segurança e atualizações.

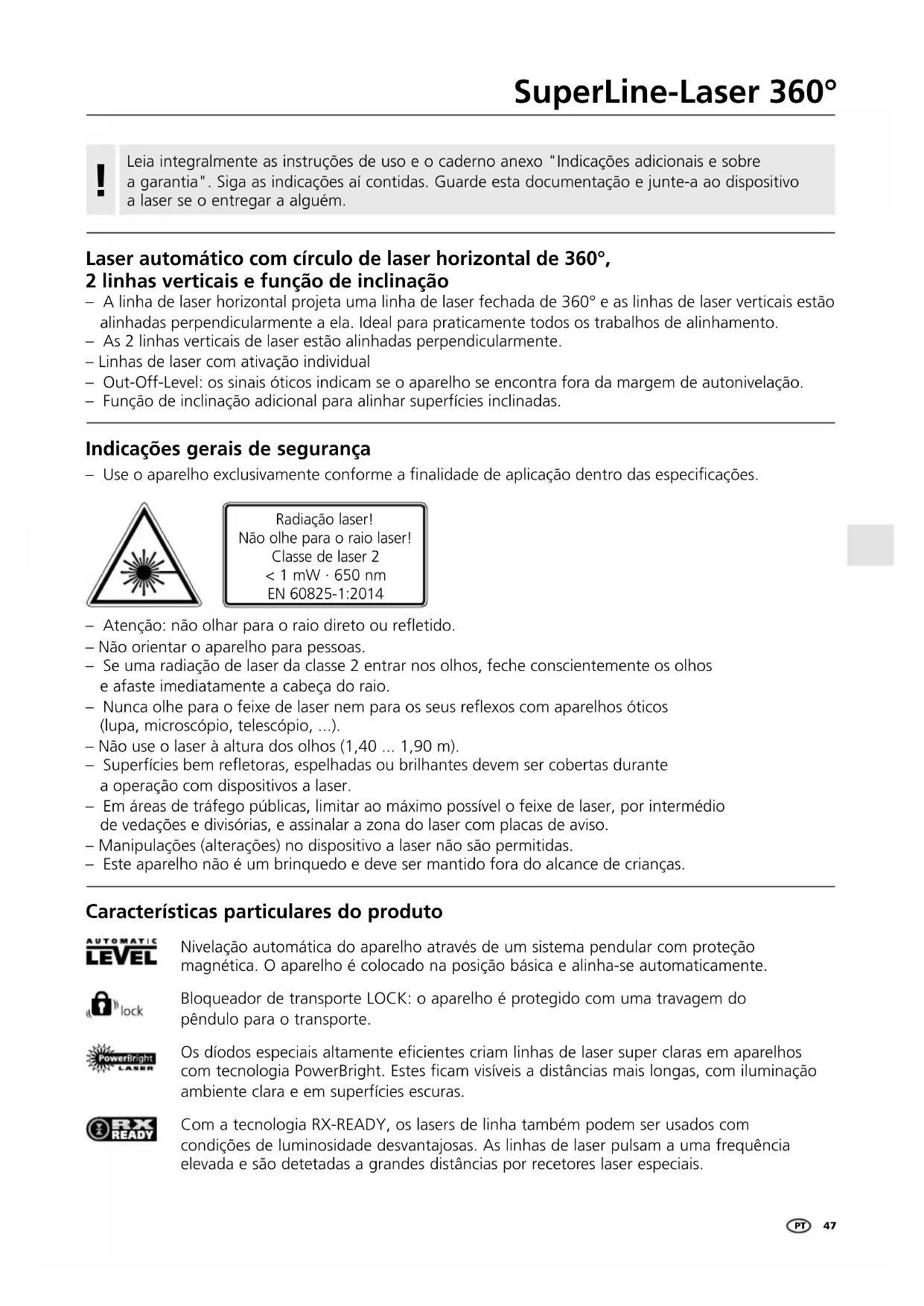

MANUAL DE UTILIZADOR SuperLineLaser RX30 Laserliner

Leia integralmente as instruções de uso e o caderno anexo "Indicações adicionais e sobre a garantia". Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Laser automático com círculo de laser horizontal de 360°, 2 linhas verticais e função de inclinação

• A linha de laser horizontal projeta uma linha de laser fechada de 360° e as linhas de laser verticais estão alinhadas perpendicularmente a ela. Ideal para praticamente todos os trabalhos de alinhamento.
• As 2 linhas verticais de laser estão alinhadas perpendicularmente.
  – Linhas de laser com ativação individual
• Out-Off-Level: os sinais óticos indicam se o aparelho se encontra fora da margem de autonivelação.
• Função de inclinação adicional para alinhar superfícies inclinadas.

Indicações gerais de segurança

- Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.

Radiação laser! Não olhe para o raio laser! Classe de laser 2 < 1 mW · 650 nm EN 60825-1:2014

• Atenção: não olhar para o raio direto ou refletido.
  – Não orientar o aparelho para pessoas.
• Se uma radiação de laser da classe 2 entrar nos olhos, feche conscientemente os olhos e afaste imediatamente a cabeça do raio.
• Nunca olhe para o feixe de laser nem para os seus reflexos com aparelhos óticos (lupa, microscópio, telescópio, ...).
  – Não use o laser à altura dos olhos (1,40 ... 1,90 m).
• Superfícies bem refletoras, espelhadas ou brilhantes devem ser cobertas durante a operação com dispositivos a laser.
• Em áreas de tráfego públicas, limitar ao máximo possível o feixe de laser, por intermédio de vedações e divisórias, e assinalar a zona do laser com placas de aviso.
• Manipulações (alterações) no dispositivo a laser não são permitidas.
• Este aparelho não é um brinquedo e deve ser mantido fora do alcance de crianças.

Características particulares do produto

AUTOMATIC LEVEL

Nivelação automática do aparelho através de um sistema pendular com proteção magnética. O aparelho é colocado na posição básica e alinha-se automaticamente.

Bloqueador de transporte LOCK: o aparelho é protegido com uma travagem do pêndulo para o transporte.

Os díodos especiais altamente eficientes criam linhas de laser super claras em aparelhos com tecnologia PowerBright. Estes ficam visíveis a distâncias mais longas, com iluminação ambiente clara e em superfícies escuras.

Com a tecnologia RX-READY, os lasers de linha também podem ser usados com condições de luminosidade desvantajosas. As linhas de laser pulsam a uma frequência elevada e são detetadas a grandes distâncias por recetores laser especiais.

Quantidade e disposição dos lasers

H = linha de laser horizontal / V = linha de laser vertical / S = função de inclinação

1H360° 2V S

1nserção das pilhas

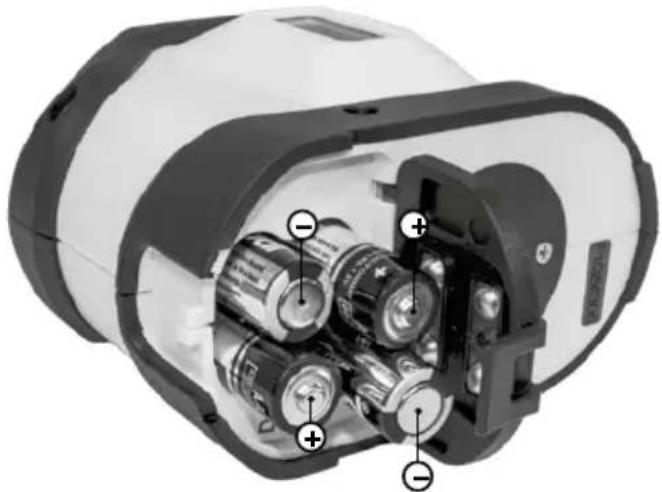

Abrir o compartimento (2) e colocar as pilhas conforme os símbolos indicados. Prestar atenção à polaridade correta.

1 Janela de saída de laser
2 Compartimento de pilhas (parte posterior)
3 Interruptor de corrediça a LIGAR b Modo de inclinação c DESLIGAR / Bloqueador de transporte

4 Rosca para tripé 1/4" (lado inferior)
5 Modo recetor manual
6 LED modo recetor manual

7 Indicador LED do estado operacional (o LED fica vermelho se carga estiver baixa)
8 Tecla de seleção de linhas de laser

2Nivelação horizontal e vertical

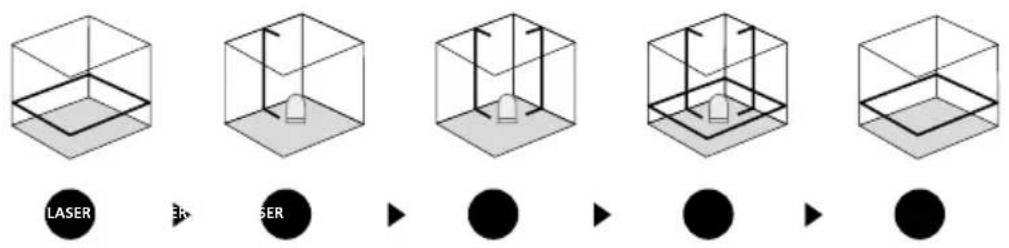

Solte o bloqueador de transporte, coloque o interruptor de corrediça (3) em "ON". Surge a linha horizontal do laser. Com o seletor, é possível ligar as linhas de laser isoladamente.

Para a nivelação horizontal e vertical é preciso que o bloqueador de transporte esteja solto. Logo que o aparelho se encontre fora da área de nivelação automática de 3°, as linhas de laser piscam. Posicione o aparelho de modo a que se encontre dentro da área de nivelação.

3Modo de inclinação

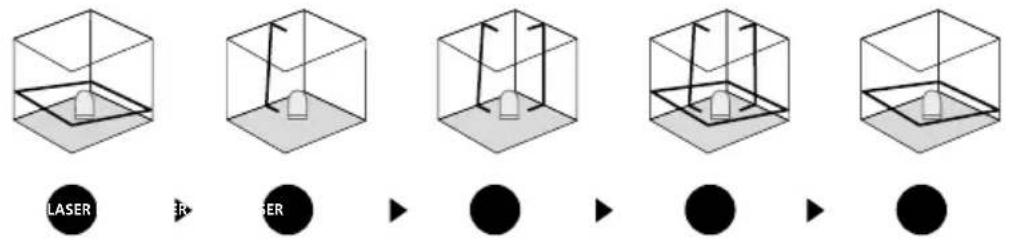

Não solte o bloqueador de transporte, coloque o interruptor de corrediça (3) na posição central e selecione os lasers com a tecla de seleção. A seguir podem ser traçados níveis inclinados ou inclinações. Neste modo, as linhas de laser não se alinham automaticamente. Isso é sinalizado pelas linhas de laser a piscar.

4 RX READY Modo recetor manual

Opcional: trabalhar com o recetor laser RX

Para a nivelação a grandes distâncias ou para linhas de laser que já não sejam visíveis, use um recetor laser RX (opcional).

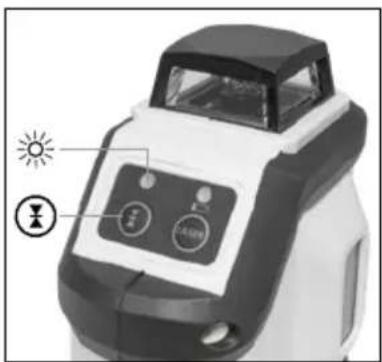

Para trabalhos com o recetor laser, ligue o laser de linha premindo a tecla 5 (modo de receção manual ON/OFF) no modo de receção manual. A seguir, as linhas de laser pulsam a uma frequência elevada e as linhas de laser tornam-se mais escuras. O recetor laser deteta as linhas de laser através desta pulsação.

! Observe as instruções de uso do respetivo recetor laser.

Preparativos para verificar a calibragem:

Você mesmo pode verificar a calibragem do laser. Coloque o aparelho entre 2 paredes separadas com um mínimo de 5 metros. Ligue o aparelho, solte para isso o bloqueador de transporte (cruz do laser ligada). Use um tripé.

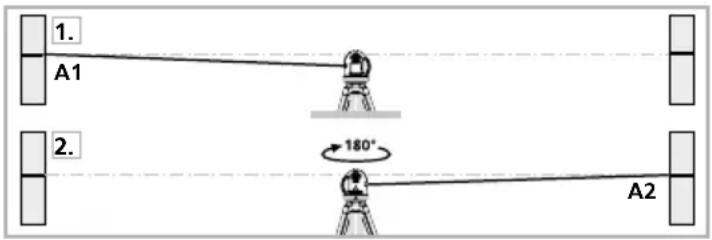

1. Marque o ponto A1 na parede.
2. Gire o aparelho 180° e marque o ponto A2. Assim, temos uma referência horizontal entre A1 e A2.

Verificar a calibragem:

1. Coloque o aparelho o mais próximo da parede possível à altura do ponto A1, alinhando o aparelho.
2. Gire o aparelho 180° e marque o ponto A3. A diferença entre A2 e A3 é a tolerância.

Se os pontos A2 e A3 estiverem separados mais de 0,35 mm / m é necessário efetuar uma calibragem. Contacte o seu distribuidor ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

Controlo da linha vertival:

Coloque o aparelho a uns 5 metros de uma parede. Fixe um fio de prumo de 2,5 m na parede, podendo o fio mover-se livremente. Ligue o aparelho e oriente o laser vertical no sentido do fio de prumo. A precisão está dentro da tolerância se o desvio entre a linha do laser e o fio de prumo não for superior a ± 1,75 mm.

Controlo da linha horizontal:

Coloque o aparelho a uns 5 metros de uma parede e ligue a luz do laser. Marque o ponto B na parede. Gire a cruz laser cerca de 2,5 m para a direita. Verifique se a linha horizontal do ponto C se encontra a uma altura ± 1,75 mm do ponto B. Repita o processo, mas agora girando a cruz do laser para a esquerda.

Verificar regularmente a calibragem antes do uso e, depois de transporte e armazenamento prolongados.

Dados técnicos (sujeitos a alterações técnicas. 03.17)
Margem de autonivelação	± 3°
Exatidão	± 0,35 mm / m
Nivelamento	automática
Alcance (depende da luminosidade do espaço)	15 m
Área de trabalho com recetor manual (dependente da diferença de claridade condicionada por razões técnicas)	SuperLine-Laser 360° RX 30: 10 - 30 mSuperLine-Laser 360° RX 40: 10 - 40 m
Comprimento de onda laser	650 nm
Classe laser	2 / < 1 mW
Alimentação elétrica 4 x 1,5 V pilhas alcalinas (tipo AA)
Duração operacionalcom todas as linhas de lasercom linha de laser horizontal	aprox. 15 haprox. 25 h
Temperatura de trabalho	0°C ... +40°C
Temperatura de armazenamento	-10°C ... +70°C
Peso (incl. pilhas)	620 g
Dimensões (L x A x P)	70 x 125 x 110 mm

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em:

http://laserliner.com/info?an=sulilas360

!
