Mærke	Laserliner
Model	SuperLineLaser RX30
Kategori	Linjelaserniveau
Lasertype	Diodelaser, klasse 2
Bølgelængde	650 nm
Effekt	< 1 mW
Automatisk nivelleringsområde	± 3°
Nøjagtighed	± 0,35 mm/m
Arbejdsafstand	Op til 15 m (uden modtager)
Afstand med RX-modtager	10 - 30 m (afhænger af modtagermodel)
Laserlinjer	1 vandret linje 360°, 2 lodrette linjer
Specielle funktioner	Selvnivellering, hældningsfunktion, manuel modtagerfunktion, transportlås, PowerBright, RX-Ready
Strømforsyning	4 AA alkaliske batterier (1,5 V)
Batteritid (alle linjer)	ca. 15 timer
Batteritid (kun vandret linje)	ca. 25 timer
Arbejdstemperatur	0 °C til +40 °C
Opbevaringstemperatur	-10 °C til +70 °C
Mål (L x B x H)	70 x 125 x 110 mm
Vægt (med batterier)	620 g
Stativer	Gevind 1/4" (under apparatet)
Beskyttelsesklasse	Ikke specificeret (indendørs brug)
Vedligeholdelse	Rengør udgangsvinduerne med en blød, tør klud. Brug ikke aggressive midler.
Sikkerhed	Se ikke direkte ind i strålen. Opbevares utilgængeligt for børn. Brug kun inden for specifikationerne.
Reparationsmuligheder	Ved fejl, kontakt UMAREX-LASERLINER service. Åbn ikke apparatet.
Garanti	Se vedlagte garantibevis
Godkendelser	CE, i overensstemmelse med WEEE-direktivet

Ofte stillede spørgsmål - SuperLineLaser RX30 Laserliner

Hvordan udskifter jeg batterierne på Laserliner SuperLineLaser RX30?

Åbn batterirummet på bagsiden af apparatet (mærke 2). Indsæt 4 AA alkaliske batterier (1,5 V) med korrekt polaritet. Luk rummet.

Hvordan tænder jeg apparatet og aktiverer laserlinjerne?

Lås transportlåsen op ved at sætte skydekontakten (3) på positionen 'ON'. Den vandrette linje tændes. Brug vælgeknappen (8) til at aktivere eller deaktivere hver lodret linje.

Hvad betyder blinkende laserlinjer?

Linjerne blinker, når apparatet er uden for det automatiske nivelleringsområde på ±3°, eller når det er i hældningsfunktion. I første tilfælde skal du omplacere apparatet. I andet tilfælde er blinken normal og angiver, at niveauet ikke er automatisk.

Hvordan bruger jeg hældningsfunktionen?

Sæt skydekontakten (3) i midterposition (hældningsfunktion). Transportlåsen forbliver aktiveret. Vælg ønskede linjer med knappen (8). Apparatet selvnivellerer ikke, linjerne blinker for at minde om det.

Hvordan kontrollerer jeg laserens nøjagtighed?

Til vandret kontrol: Placer apparatet i midten mellem to vægge mindst 5 m fra hinanden. Marker punkterne A1, A2, A3 som vist i vejledningen. Afvigelsen mellem A2 og A3 må ikke overstige 0,35 mm/m. Til lodret: Brug en 2,5 m lodline og kontroller, at afvigelsen er mindre end ±1,75 mm.

Hvordan bruger jeg laseren med en RX-modtager?

Aktivér manuel modtagerfunktion ved at trykke på knappen (5). LED'en (6) tændes. Linjerne bliver mørkere, men pulseres med høj frekvens. Brug en kompatibel Laserliner RX-modtager (medfølger ikke) til at detektere linjerne på afstand.

Hvad er laserklassen, og hvilke forholdsregler skal jeg tage?

Apparatet er klasse 2 (effekt < 1 mW). Se aldrig direkte ind i strålen eller refleksioner. Undgå at rette laseren mod personer eller dyr. Dæk reflekterende overflader. Brug ikke optiske instrumenter til at observere strålen.

Hvordan transporterer jeg apparatet sikkert?

Før transport skal du sætte skydekontakten (3) på slukket position (transportsikring). Pendulet er da låst. Læg apparatet i beskyttelseskassen, hvis tilgængelig.

Hvad gør jeg, hvis LED-displayet (7) er rødt?

Rød LED angiver lav batteristand. Udskift batterierne med nye (4 AA) så hurtigt som muligt for at sikre korrekt drift.

Hvor finder jeg reservedele eller teknisk support?

Kontakt din forhandler eller UMAREX-LASERLINER's kundeservice. Åbn ikke apparatet selv. Besøg laserliner.com/info?an=sulilas360 for sikkerhedsinstruktioner og opdateringer.

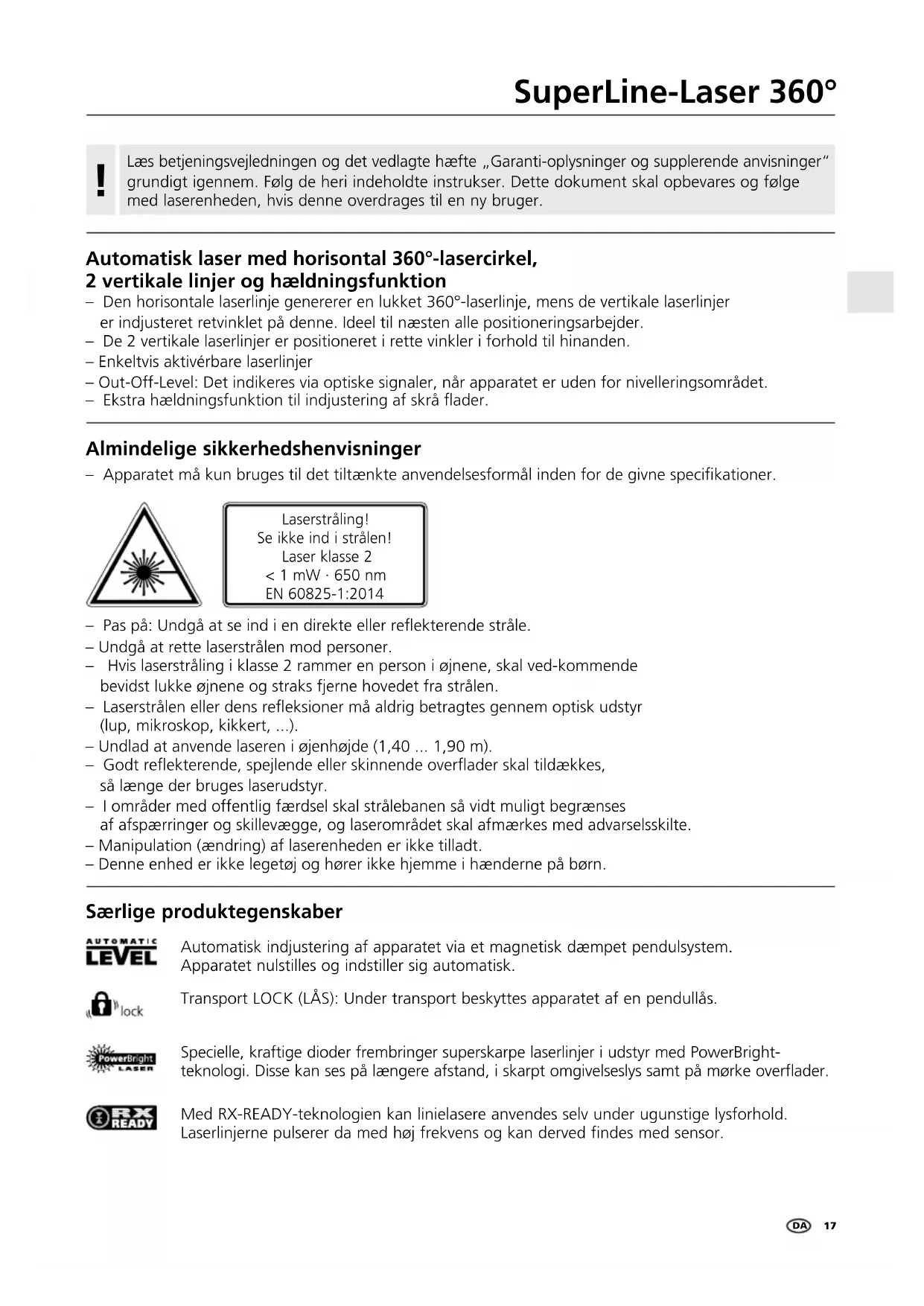

BRUGSANVISNING SuperLineLaser RX30 Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garanti-oplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Automatisk laser med horisontal 360°-lasercirkel, 2 vertikale linjer og hældningsfunktion

• Den horisontale laserlinje genererer en lukket 360°-laserlinje, mens de vertikale laserlinjer er indjusteret retvinklet på denne. Ideel til næsten alle positioneringsarbejder.
• De 2 vertikale laserlinjer er positioneret i rette vinkler i forhold til hinanden.
  – Enkeltvis aktivérbare laserlinjer
  – Out-Off-Level: Det indikeres via optiske signaler, när apparatet er uden for nivelleringsområdet.
• Ekstra hældningsfunktion til indjustering af skrå flader.

Almindelige sikkerhedshenvisninger

- Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.
• Manipulation (ændring) af laserenheden er ikke tilladt.
• Denne enhed er ikke legetøj og hører ikke hjemme i hænderne på børn.

Særlige produktegenskaber

AUTOMATIC LEVEL

Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk.

lock

Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.

PowerBright LASER

Specielle, kraftige dioder frembringer superskarpe laserlinjer i udstyr med PowerBright- teknologi. Disse kan ses på længere afstand, i skarpt omgivelseslys samt på mørke overflader.

RX READY

Med RX-READY-teknologien kan linielasere anvendes selv under ugunstige lysforhold. Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

Antal og placering af lasere

H = horizontal laserlinje / V = vertical laserlinje / S = hældningsfunktion

1H360° 2V S

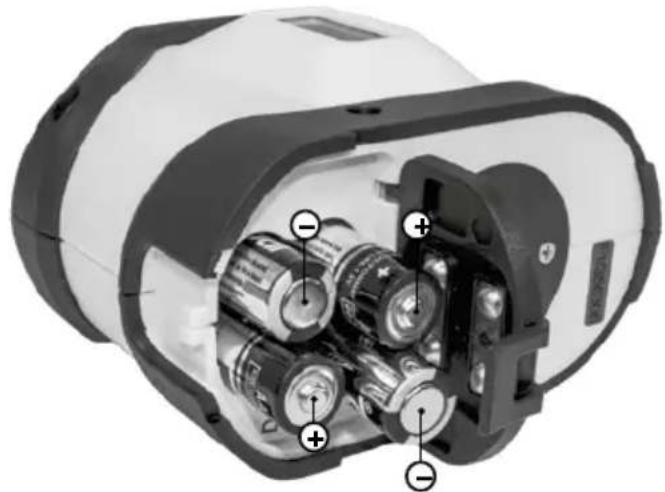

1sætning af batterier

Batterihuset (2) åbnes og batterierne sættes i som angivet ved symbolerne. Låget lukkes omhyggeligt.

1 Laserudgangsvindue

2 Batterirum (underside)

3 Skydekontakt

a TIL

b Hældningsfunktion

c FRA / Transportsikring

4 1/4" gevindbøsning (underside)

5 Håndmodtagermodus

6 LED Händmodtagermodus

7 LED-driftsindikator (ved lav ladning lyser LED'en rødt)

8 Tast til valg af laserlinje

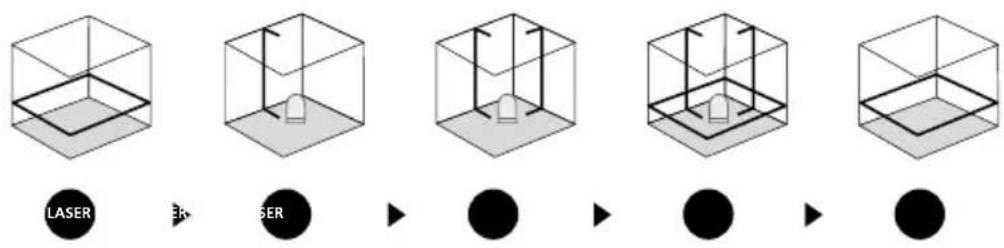

2 Horisontal og vertikal nivellering

Man løsner transportsikringen og stiller skydekontakten (3) på "ON". Den horisontale laserlinje viser sig. Med valgtasten kan man aktivere laserlinjerne enkeltvis.

Til horisontal og vertikal nivellering skal transportsikringen være løsnet. Så snart apparatet er uden for det automatiske nivelleringsområde på 3°, blinker laserlinjerne. Apparatet skal positioneres således, at det er inden for nivelleringsområdet.

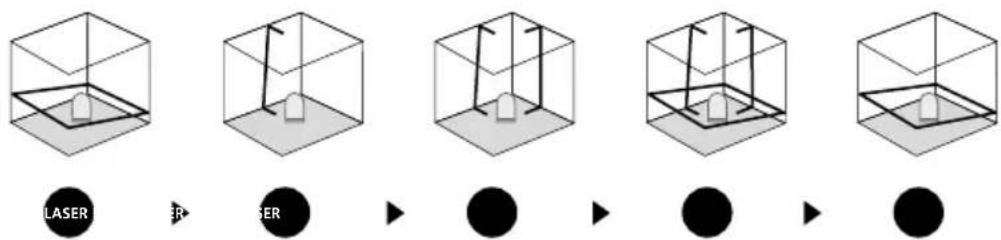

3 Hældningsfunktion

Undgå at løsne transportsikringen, sæt skydekontakten (3) i midterstilling, og vælg laserne med valgknappen. Nu kan der anlægges skæve niveauer eller hældninger. I denne modus indjusterer laserlinjerne sig ikke længere automatisk. Dette indikeres ved, at laserlinjerne blinker.

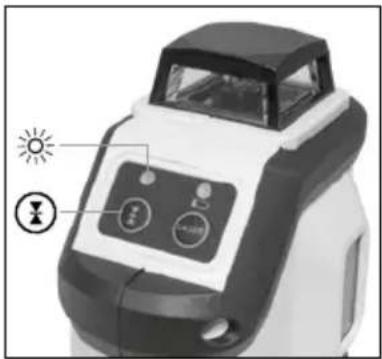

4 Håndmodtagermodus Ekstraudstyr: Arbejdet med lasermodtageren RX

Brug af laser modtager RX (ekstraudstyr) til at udføre nivellering over store afstande, eller när laserlinjer ikke længere er synlige.

For at arbejde med lasermodtageren skal man sætte linjelaseren i håndmodtagermodus ved at trykke på tasten 5 (håndmodtagermodus tændt / slukket). Laseren linjer vil nu pulsere med høj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager kan opfange disse pulserende laser linjer.

Se betjeningsvejledningen for den pågældende lasermodtager.

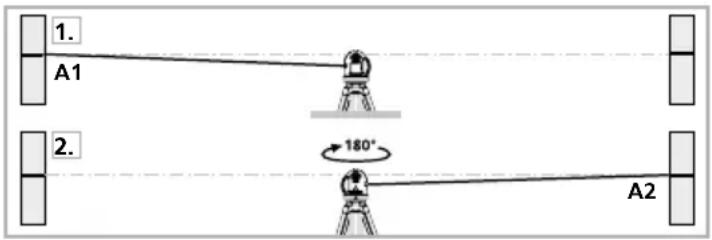

Forberedelse til kontrol af retvisning:

Man kan kontrollere kalibreringen af laseren. Opstil apparatet midt mellem 2 vægge, som er mindst 5 m fra hinanden. Slå transport - sikringen fra og tænd for instrumentet (laserkrydset aktiveres). Brug hertil et stativ.

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

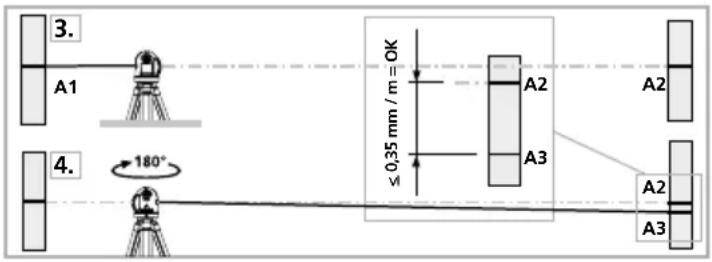

Kontrol af retvisning:

1. Flyt laseren tæt til den ene væg således peger mod væggen markér laserplanet på væggen - A3.
2. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen.

Hvis A2 og A3 ligger mere end 0,35 mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos UMAREX-LASERLINER.

Kontrol af lodret laserlinie:

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 1,75 mm fra snoren.

Kontrol af vandret laserlinie:

Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg må ikke afvige mere end ± 1,75 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

Man skal regelmæssigt kontrollere justeringen inden brug, efter transport og efter længere tids opbevaring.

Tekniske data (Forbehold for tekniske ændringer. 03.17)
Selvnivelleringsområde	± 3^
Nøjagtighed	± 0,35 mm / m
Nivellering	automatisk
Rækkevidde (afhængig af lysforhold)	15 m
Arbejdsområde med håndmodtager (afhængig af teknisk relateret lysstyrkeforskel)	SuperLine-Laser 360^ RX 30: 10 - 30 mSuperLine-Laser 360^ RX 40: 10 - 40 m
Laserbølgelængde	650 nm
Laser klasse	2 / < 1 mW
Strømforsyning 4 x 1,5V alkalibatterier (type AA)
Driftstidmed alle laserlinjermed horisontal laserlinje	ca. 15 timer.ca. 25 timer.
Arbejdstemperatur	0^ +40^
Opbevaringstemperatur	-10^ +70^
Vægt (inkl. batterier)	620 g
Mål (b x h x l)	70 x 125 x 110 mm

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=sulilas360

!
