Marca	Laserliner
Modelo	SuperLineLaser RX30
Categoría	Nivel láser de líneas
Tipo de láser	Láser de diodo, clase 2
Longitud de onda	650 nm
Potencia	< 1 mW
Rango de autonivelación	± 3°
Precisión	± 0,35 mm/m
Alcance de trabajo	Hasta 15 m (sin receptor)
Alcance con receptor RX	10 - 30 m (según modelo de receptor)
Líneas láser	1 línea horizontal 360°, 2 líneas verticales
Funciones especiales	Autonivelación, modo inclinación, modo receptor manual, bloqueo de transporte, PowerBright, RX-Ready
Alimentación	4 pilas alcalinas AA (1,5 V)
Autonomía (todas las líneas)	aprox. 15 h
Autonomía (solo línea horizontal)	aprox. 25 h
Temperatura de trabajo	0 °C a +40 °C
Temperatura de almacenamiento	-10 °C a +70 °C
Dimensiones (L x A x P)	70 x 125 x 110 mm
Peso (con pilas)	620 g
Fijación trípode	Rosca de 1/4" (debajo del aparato)
Índice de protección	No especificado (uso interior)
Mantenimiento	Limpiar las ventanas de salida con un paño suave y seco. No utilizar productos agresivos.
Seguridad	No mirar directamente el haz. Mantener fuera del alcance de los niños. Usar únicamente dentro de las especificaciones.
Reparabilidad	En caso de defecto, contactar al SAT UMAREX-LASERLINER. No abrir el aparato.
Garantía	Consultar el certificado de garantía adjunto
Homologaciones	CE, conforme a la directiva RAEE

Preguntas frecuentes - SuperLineLaser RX30 Laserliner

¿Cómo reemplazar las pilas del Laserliner SuperLineLaser RX30?

Abra el compartimento de pilas en la parte posterior del aparato (marca 2). Inserte 4 pilas alcalinas tipo AA (1,5 V) respetando la polaridad indicada. Cierre el compartimento.

¿Cómo encender el aparato y activar las líneas láser?

Desbloquee el bloqueo de transporte colocando el interruptor deslizante (3) en la posición 'ON' (ENCENDIDO). La línea horizontal se enciende. Use la tecla de selección (8) para activar o desactivar cada línea vertical.

¿Qué significa el parpadeo de las líneas láser?

Las líneas parpadean cuando el aparato está fuera del rango de autonivelación de ±3° o cuando está en modo inclinación. En el primer caso, reposicione el aparato. En el segundo, el parpadeo es normal e indica que el nivel no es automático.

¿Cómo usar el modo inclinación?

Coloque el interruptor deslizante (3) en la posición media (modo inclinación). El bloqueo de transporte permanece activado. Seleccione las líneas deseadas con la tecla (8). El aparato no se autonivela, las líneas parpadean para recordarlo.

¿Cómo verificar la precisión del láser?

Para el control horizontal, coloque el aparato en el centro entre dos paredes separadas al menos 5 m. Marque los puntos A1, A2, A3 como se indica en el manual. La diferencia entre A2 y A3 no debe superar 0,35 mm/m. Para la vertical, use una plomada de 2,5 m y verifique que la diferencia sea inferior a ±1,75 mm.

¿Cómo usar el láser con un receptor RX?

Active el modo receptor manual presionando la tecla (5). El LED (6) se enciende. Las líneas se vuelven más oscuras pero pulsan a alta frecuencia. Use un receptor Laserliner RX compatible (no incluido) para detectar las líneas a distancia.

¿Cuál es la clase láser y qué precauciones tomar?

El aparato es de clase 2 (potencia < 1 mW). No mire nunca directamente al haz ni a las reflexiones. Evite dirigir el láser hacia personas o animales. Cubra las superficies reflectantes. No use instrumentos ópticos para observar el rayo.

¿Cómo transportar el aparato de forma segura?

Antes del transporte, coloque el interruptor deslizante (3) en la posición de apagado (seguridad de transporte). El péndulo queda bloqueado. Coloque el aparato en su maletín de protección si está disponible.

¿Qué hacer si el LED de visualización (7) está rojo?

El LED rojo indica carga baja de pilas. Reemplace las pilas por nuevas (4 pilas AA) lo antes posible para garantizar un funcionamiento correcto.

¿Dónde encontrar piezas de repuesto o asistencia técnica?

Contacte a su distribuidor o al servicio postventa UMAREX-LASERLINER. No abra el aparato usted mismo. Consulte el sitio web laserliner.com/info?an=sulilas360 para las instrucciones de seguridad y actualizaciones.

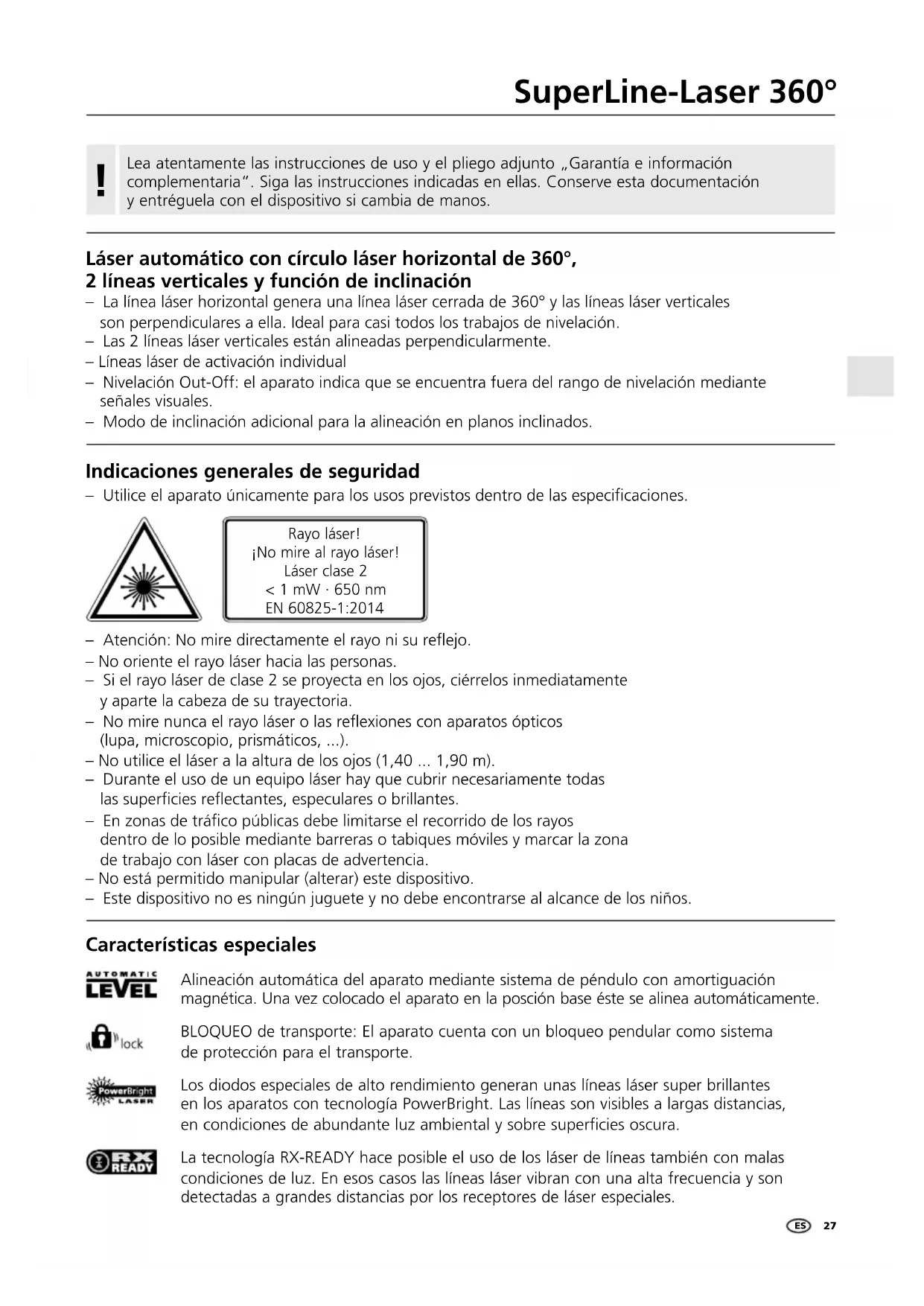

MANUAL DE USUARIO SuperLineLaser RX30 Laserliner

Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Láser automático con círculo láser horizontal de 360°,

2 líneas verticales y función de inclinación

• La línea láser horizontal genera una línea láser cerrada de 360° y las líneas láser verticales son perpendiculares a ella. Ideal para casi todos los trabajos de nivelación.
• Las 2 líneas láser verticales están alineadas perpendicularmente.
  – Líneas láser de activación individual
• Nivelación Out-Off: el aparato indica que se encuentra fuera del rango de nivelación mediante señales visuales.
• Modo de inclinación adicional para la alineación en planos inclinados.

Indicaciones generales de seguridad

- Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.

Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 650 nm EN 60825-1:2014

• Atención: No mire directamente el rayo ni su reflejo.
• No oriente el rayo láser hacia las personas.
• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.
• No mire nunca el rayo láser o las reflexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...).
• No utilice el láser a la altura de los ojos (1,40 ... 1,90 m).
• Durante el uso de un equipo láser hay que cubrir necesariamente todas las superficies reflectantes, especulares o brillantes.
• En zonas de tráfico públicas debe limitarse el recorrido de los rayos dentro de lo posible mediante barreras o tabiques móviles y marcar la zona de trabajo con láser con placas de advertencia.
• No está permitido manipular (alterar) este dispositivo.
• Este dispositivo no es ningún juguete y no debe encontrarse al alcance de los niños.

Características especiales

AUTOMATIC LEVEL

Alineación automática del aparato mediante sistema de péndulo con amortiguación magnética. Una vez colocado el aparato en la posción base éste se alinea automáticamente.

BLOQUEO de transporte: El aparato cuenta con un bloqueo pendular como sistema de protección para el transporte.

Los diodos especiales de alto rendimiento generan unas líneas láser super brillantes en los aparatos con tecnología PowerBright. Las líneas son visibles a largas distancias, en condiciones de abundante luz ambiental y sobre superficies oscura.

La tecnología RX-READY hace posible el uso de los láser de líneas también con malas condiciones de luz. En esos casos las líneas láser vibran con una alta frecuencia y son detectadas a grandes distancias por los receptores de láser especiales.

Número y disposición de los láseres

H = línea de láser horizontal / V = línea de láser vertical / S = función de inclinación

1H360° 2V S

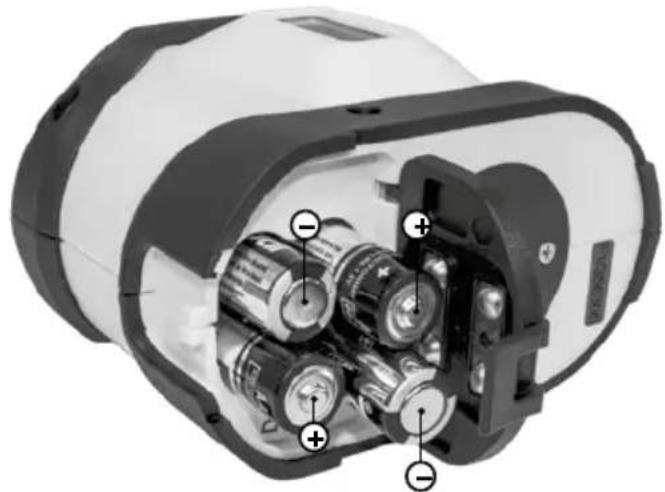

Insertar las pilas

Abra la caja para pilas (2) e insierte las pilas según los símbolos de Instalación. Coloque las pilas en el polo correcto.

1 Ventana de salida láser
2 Compartimento de pilas (dorso)
3 Conmutador deslizante a Encendido (ON) b Modo de inclinación c Apagado (OFF) / Bloqueo de transporte

4 Conexión de rosca 1/4" (lado inferior)
5 Modo de receptor manual
6 Modo de receptor manual LED

7 LED de indicación de servicio (con carga baja se enciende el LED con luz roja)
8 Selector líneas láser

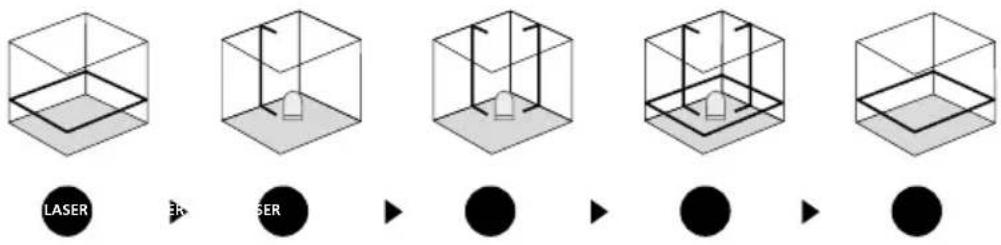

2Nivelación horizontal y vertical

Soltar el seguro de transporte y cambiar el interruptor deslizante (3) a „ON“. Con la tecla de selección se puede activar cada una de las líneas láser por separado.

Para poder efectuar la nivelación horizontal y vertical tiene que estar suelto el seguro de transporte. Cuando el aparato se encuentra fuera del rango automático de nivelación de 3°, las líneas láser parpadean. Coloque el aparato en una posición dentro del rango de nivelación.

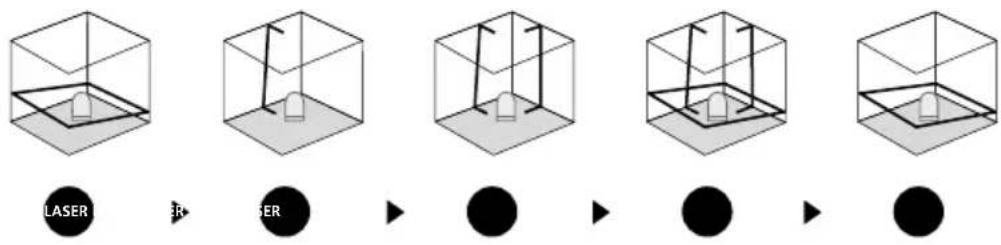

BModo de inclinación

No soltar el seguro de transporte, cambiar el interruptor deslizante (3) a la posición central y seleccionar el láser con el botón de selección. Ahora ya se puede crear planos inclinados o pendientes. En este modo ya no se alinean automáticamente las líneas láser. Esto se señala mediante el parpadeo de las líneas láser.


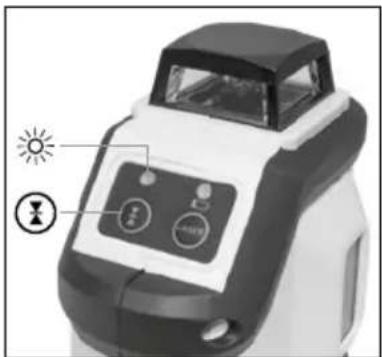

4 RX READY Modo de receptor manual

Opcional: Trabajar con el receptor láser RX

Utilice un receptor de láser RX (opcional) para nivelar a grandes distancias o para líneas láser no visibles.

Para trabajar con el receptor de láser, cambie el láser de líneas al modo de receptor manual pulsando la tecla 5 (modo de receptor manual On / Off) Ahora las líneas láser emiten pulsaciones con una elevada frecuencia y las líneas láser se oscurecen. El receptor de láser detecta las líneas de láser con ayuda de esas pulsaciones.

! Observe el manual de instrucciones del receptor láser respectivo.

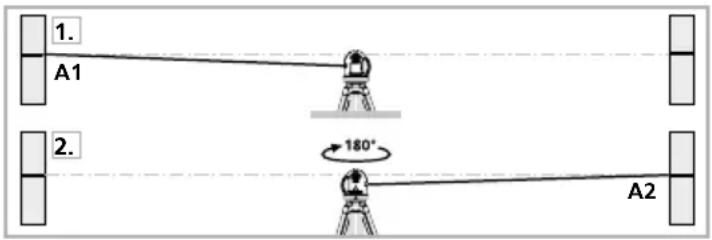

Preparativos para la comprobación de la calibración:

Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato, suelte para ello el seguro de transporte (cruz de láser activado). Para una comprobación óptima, por favor utilice un trípode / soporte.

1. Marque el punto A1 en la pared.
2. Gire el aparato 180° y marque el punto A2. Ahora tiene una referencia horizontal entre A1 y A2.

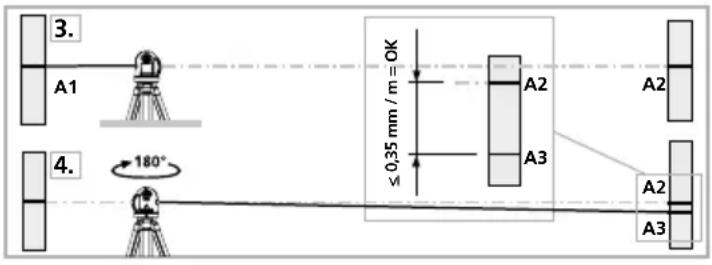

Comprobar la calibración:

1. Ponga el aparato lo más cerca posible de la pared, a la altura del punto A1 marcado.
2. Gire el aparato 180° y marque el punto A3. La diferencia entre A2 y A3 es la tolerancia.

Si A2 y A3 se encuentran a más de 0,35 mm / m entre sí, será necesaria un ajuste. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Control de la línea vertical:

Coloque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente. Conecte el aparato y oriente el láser vertical según la cuerda de plomada. La precisión se encuentra dentro de la tolerancia si la desviación entre la línea de láser y la cuerda de plomada no supera los ± 1,75 mm.

Control de la línea horizontal:

Coloque el aparato a unos 5 m de una pared y conecte la cruz del láser. Marque el punto B en la pared. Gire la cruz de láser unos 2,5 m hacia la derecha. Verifique si la línea horizontal del punto C se encuentra ± 1,75 mm en la misma altura que el punto B. Repita el proceso, pero ahora girando la cruz de láser hacia la izquierda.

Compruebe regularmente la calibración antes del uso, después de transportes y de almacenajes prolongados.

Datos técnicos (Sujeto a modificaciones técnicas. 03.17)
Margen de auto-nivelado	± 3^
Precisión	± 0,35 mm / m
Nivelación automática
Alcance (depende de la claridad del cuarto) 15 m
Rango de trabajo con receptor manual(según diferencias de intensidadcondicionadas por la técnica)	SuperLine-Laser 360^ RX 30: 10 - 30 mSuperLine-Laser 360^ RX 40: 10 - 40 m
Longitud de onda 650	nm
Láser clase	2 / < 1 mW
Alimentación 4 pilas alcalina de 1,5 V (Tipo AA)
Duracióncon todas las líneas de lásercon línea de láser horizontal	aprox. 15 haprox. 25 h
Temperatura de trabajo	0^ +40^
Temperatura de almacenaje	-10^ +70^
Peso (pilas incluida)	620 g
Dimensiones (An x Al x F)	70 x 125 x 110 mm

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=sulilas360

!
