VIGI NVR1016H - Caméra de surveillance TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Marque	TP-Link
Modèle	VIGI NVR1016H
Type de produit	Enregistreur vidéo réseau (NVR) pour caméras de surveillance
Nombre de canaux	16 canaux
Dimensions (approx.)	260 x 235 x 45 mm
Poids (approx.)	1 kg
Alimentation	Adaptateur secteur 12V DC inclus
Consommation électrique	≤ 10 W (sans disque dur)
Stockage interne	1 baie pour disque dur SATA 3,5 pouces (non inclus)
Sortie vidéo	HDMI et VGA
Fonctions principales	Enregistrement vidéo, Plug and Play, gestion à distance via application VIGI, accès Internet via ID TP-Link
Connectivité réseau	1 port Ethernet LAN 10/100 Mbps
Entrée audio	1 entrée audio (AUDIO IN)
Sortie audio	1 sortie audio (AUDIO OUT)
Ports USB	1 port USB pour souris (panneau avant)
Souris incluse	Oui, souris USB
Logiciel de gestion	VIGI Security Manager (Windows), application VIGI (iOS/Android)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Mot de passe administrateur, bouton de réinitialisation physique, mise à jour du firmware
Pièces détachées et réparabilité	Disque dur remplaçable, alimentation externe. Pas de pièces détachées officielles listées
Informations générales	Garantie limitée TP-Link ; certification CE ; température de fonctionnement : 0°C à 40°C

FOIRE AUX QUESTIONS - VIGI NVR1016H TP-LINK

Comment installer un disque dur dans le NVR ?

Pour installer un disque dur 3,5 pouces : ouvrez le capot, fixez les 4 vis HDD incluses au disque, insérez le disque dans le logement en alignant les vis, retournez le NVR et serrez les vis. Refermez le capot. Assurez-vous que l'appareil est hors tension lors de l'installation.

Comment connecter le NVR à Internet ?

Connectez le port LAN du NVR à votre routeur ou switch avec un câble Ethernet. Assurez-vous que le NVR est sur le même segment réseau. Suivez la configuration rapide pour paramétrer l'accès Internet. Si nécessaire, liez le NVR à un ID TP-Link pour l'accès à distance.

Que faire si j'oublie le mot de passe de connexion ?

Cliquez sur Oublier le mot de passe sur l'écran de connexion et suivez les instructions. Vous pouvez aussi ouvrir le capot et maintenir enfoncé le bouton de réinitialisation pendant plus de 3 secondes pour restaurer les paramètres d'usine.

Puis-je utiliser le NVR sans disque dur ?

Non, un disque dur est nécessaire pour l'enregistrement. Le NVR est conçu pour fonctionner avec un disque dur SATA 3,5 pouces. Sans disque, l'enregistrement n'est pas possible.

Comment accéder au NVR à distance ?

Téléchargez l'application VIGI sur votre smartphone (iOS/Android). Connectez-vous avec votre ID TP-Link et suivez les instructions pour lier le NVR. Assurez-vous que le NVR est connecté à Internet.

Quel type de disque dur est recommandé ?

Il est recommandé d'utiliser un disque dur professionnel ou dédié à la surveillance, de capacité adaptée à vos besoins (par exemple, 1 To ou plus). Les disques durs classiques pour PC peuvent ne pas être optimisés pour un usage continu.

Le NVR prend-il en charge le Plug and Play ?

Oui, le NVR prend en charge Plug and Play. Lors de la configuration rapide, activez cette option pour que le NVR détecte et ajoute automatiquement les caméras du même réseau.

Comment réinitialiser le NVR aux paramètres d'usine ?

Ouvrez le capot du NVR et localisez le bouton de réinitialisation à l'intérieur. Maintenez-le enfoncé pendant plus de 3 secondes. Le NVR redémarrera avec les paramètres par défaut.

Que faire si le NVR ne détecte pas les caméras ?

Vérifiez que les caméras sont connectées au même réseau que le NVR (via switch ou routeur). Assurez-vous que le Plug and Play est activé. Si nécessaire, ajoutez les caméras manuellement via le menu.

Quels sont les risques si je débranche le NVR sans l'éteindre ?

Débrancher directement le NVR peut endommager le disque dur ou entraîner une perte de données. Utilisez toujours le bouton d'alimentation dans le menu principal pour éteindre correctement l'appareil.

MODE D'EMPLOI VIGI NVR1016H TP-LINK

Remarque : les images peuvent différer des produits réels.

Installation du disque dur

Pour une première installation, veuillez préparer un disque dur de 3,5 pouces (HDD). Il est recommandé d'utiliser un disque dur de niveau Professionnel ou dédié à la surveillance. Avant l'installation, veuillez déconnecter l'alimentation de l'enregistreur vidéo réseau (NVR).

1 Retirez les vis de fixation des panneaux latéraux et arrière pour ouvrir le couvercle du NVR.

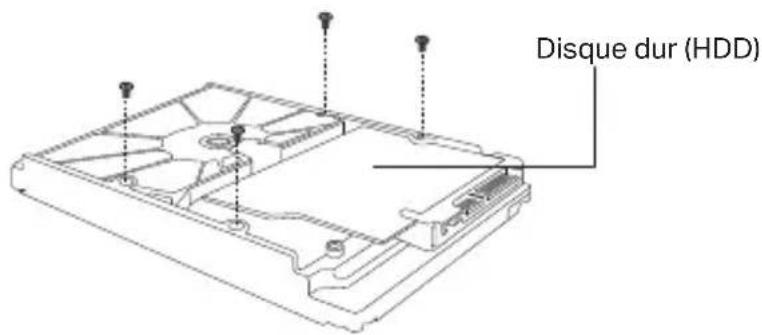

2 Fixez les 4 vis HDD incluses à votre disque dur. Ne pas attacher.

Disque dur (HDD)

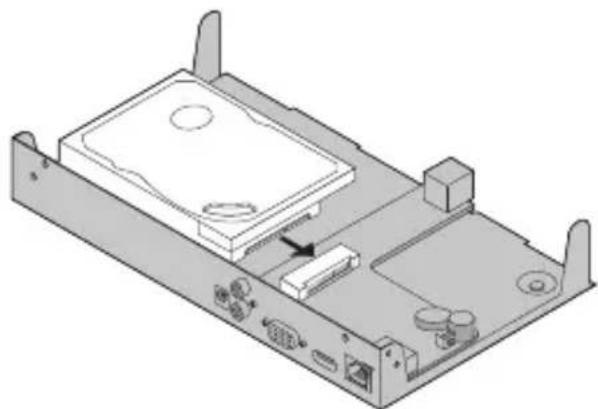

3 Faites correspondre les 4 vis du disque dur avec les 4 trous du NVR et insérez l'interface du disque dur dans la fente.

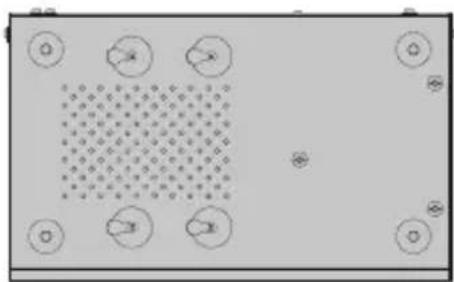

4 Retournez le NVR à l'envers et serrez les vis du disque dur. Remettez le couvercle et serrez les vis du NVR.

Connexion matérielle

Souris USB AUDIO IN POWER AUDIO OUT VGA HDMI LAN NVR ou Moniteur Périphérique réseau

1. Connectez votre moniteur au port HDMI ou VGA en fonction du port de connexion qu'il prend en charge. 2. Connectez votre moniteur à une source d'alimentation et allumez-le. 3. Connectez le port LAN du NVR à un périphérique réseau avec un câble Ethernet. 4. Connectez la souris USB fournie à l'interface USB du NVR (panneau avant). 5. Connectez l'adaptateur d'alimentation au NVR.

Précautions

• Si vous souhaitez éteindre le NVR après l'installation du disque dur, cliquez sur le bouton d'alimentation dans le menu principal de votre moniteur. Ne le débranchez pas directement.
• La tension d'entrée doit correspondre aux exigences d'alimentation de l'appareil.

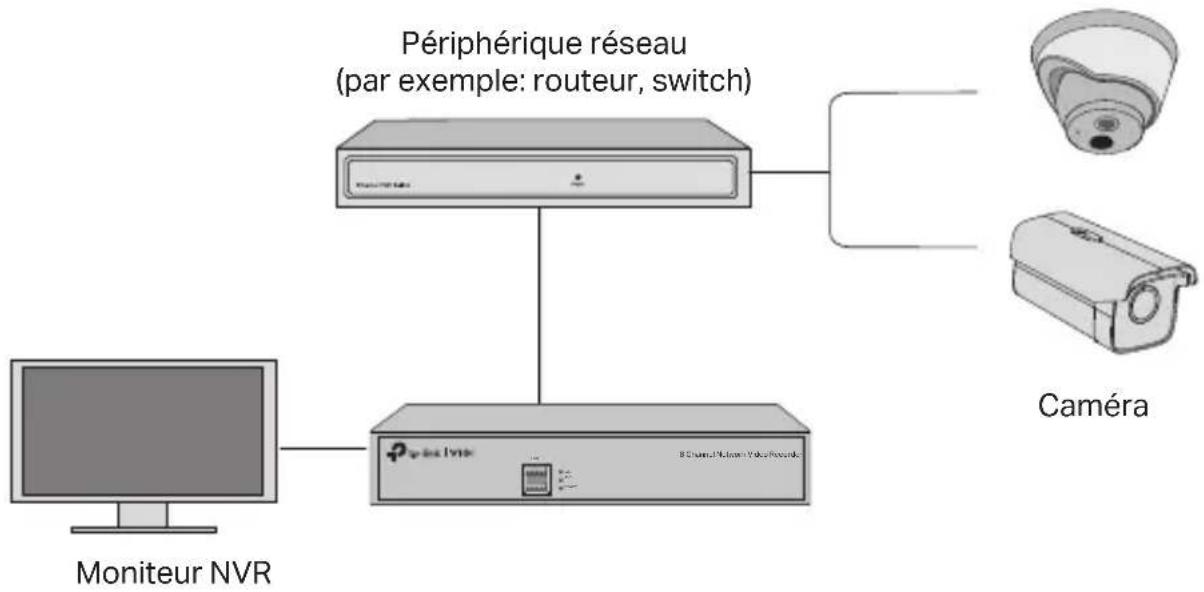

Topologie du réseau

Étape 1. Connectez vos caméras au même réseau que votre NVR.

Étape 2. Suivez les instructions pour terminer la configuration rapide.

1. Créez un mot de passe de connexion pour le NVR et un mot de passe prédéfini pour vos caméras non réglées. 2. Activez Plug and Play et le NVR trouvera et ajoutera automatiquement vos caméras dans votre réseau. 3. Suivez la configuration rapide pour terminer les réglages du NVR.

Remarque: pour plus d'instructions, veuillez vous reporter au Guide de l'utilisateur du NVR.

Étape 3 (facultatif). Liez votre NVR à un ID TP-Link pour l'accès et la gestion à distance. (Internet requis)

Remarque: si vous ne disposez pas d'un identifiant TP-Link, inscrivez-vous d'abord.

VIGI security manager (windows uniquement)

Vous pouvez utiliser VIGI Security Manager pour visualiser la vidéo en direct et modifier les paramètres NVR sur votre ordinateur. Veuillez le télécharger sur votre ordinateur à l'adresse https://www.tp-link.com/download-center/

L'application VIGI offre un moyen simple et intuitif de visualiser à distance la vidéo en direct, de gérer le NVR et de recevoir des alertes instantanées.

Scannez le QR code pour télécharger et installer l'application VIGI depuis l'App Store d'Apple ou Google Play.

FAQ (foire aux questions)

Q1. Que dois-je faire si j'oublie le mot de passe de connexion de mon NVR ?

A1. Cliquez sur Oublier le mot de passe sur la page de connexion, puis suivez les instructions pour réinitialiser le mot de passe. A2. Retirez le couvercle, puis maintenez enfoncé le bouton de réinitialisation à l'intérieur du NVR pendant plus de 3 secondes. Le NVR rétablira les paramètres d'usine. Suivez ensuite la configuration rapide pour créer un mot de passe de connexion.

Bouton de réinitialisation

Q2. Que puis-je faire si mon NVR ne parvient pas à se connecter à Internet ?

A1. Vérifiez si Internet fonctionne correctement. A2. Assurez-vous que votre NVR se trouve dans le même segment de réseau que vos périphériques réseau. Pour plus de détails, reportez-vous au Guide de l'utilisateur du NVR.

Si vous avez d'autres questions, veuillez visiter https://www.tp-link.com/fr/support/faq/2850/

Informations de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin de service, veuillez nous contacter.
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil.
• Ne pas utiliser un chargeur différent de ceux recommandés.
• L'adaptateur doit être facilement accessible et se trouver à proximité de l'équipement.
• Utilisez uniquement le bloc d'alimentation fourni par le fabricant et disponible dans l'emballage d'origine du produit. Si vous avez des questions, n'hésitez pas à nous contacter.
• Ne pas jeter une batterie au feu ou dans un four chaud, et ne pas écraser ou couper une batterie, actions dangereuses qui peuvent provoquer une explosion.
• Veuillez placer l'appareil avec sa surface inférieure située vers le bas. Installez-le dans des endroits stables et empêchez-le de tomber.

ATTENTION: RISQUE D'EXPLOSION SI LA BATTERIE EST REMPLACÉE PAR UN TYPE INCORRECT. REMPLACEZ LES BATTERIES USAGEES CONFORMÉMENT AUX INSTRUCTIONS.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non-respect des consignes de sécurité est à vos risques et périls.

Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la garantie, veuillez visiter le site : www.tp-link.fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUTS AUTRES GARANTIES, RECOURS ET CONDITIONS.

TP-Link garantit les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts

matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE, 2011/65/UE et (UE) 2015/863.

La déclaration CE de conformité originelle peut être trouvée à l'adresse https://www.tp-link.com/en/support/cel.
