Merkki	TP-Link
Malli	VIGI NVR1016H
Tuotetyyppi	Verkkotallennin (NVR) valvontakameroille
Kanavien määrä	16 kanavaa
Mitat (noin)	260 x 235 x 45 mm
Paino (noin)	1 kg
Virtalähde	12V DC -verkkolaturi mukana
Virrankulutus	≤ 10 W (ilman kiintolevyä)
Sisäinen tallennustila	1 paikka SATA 3,5 tuuman kiintolevylle (ei sisälly)
Videolähtö	HDMI ja VGA
Tärkeimmät toiminnot	Videotallennus, Plug and Play, etähallinta VIGI-sovelluksella, Internet-yhteys TP-Link ID:n kautta
Verkkoyhteydet	1 Ethernet LAN -portti 10/100 Mbps
Äänitulo	1 äänitulo (AUDIO IN)
Äänilähtö	1 äänilähtö (AUDIO OUT)
USB-portit	1 USB-portti hiirelle (etupaneeli)
Hiiri mukana	Kyllä, USB-hiiri
Hallintaohjelmisto	VIGI Security Manager (Windows), VIGI-sovellus (iOS/Android)
Huolto ja puhdistus	Irrota laite puhdistuksen ajaksi; käytä pehmeää ja kuivaa liinaa
Turvallisuus	Pääkäyttäjän salasana, fyysinen nollauspainike, laiteohjelmiston päivitys
Varaosat ja korjattavuus	Kiintolevy vaihdettavissa, ulkoinen virtalähde. Virallisia varaosia ei ole listattu
Yleiset tiedot	TP-Linkin rajoitettu takuu; CE-sertifiointi; käyttölämpötila: 0°C - 40°C

Usein kysytyt kysymykset - VIGI NVR1016H TP-LINK

Kuinka asentaa kiintolevy NVR:ään?

Asenna 3,5 tuuman kiintolevy: avaa kansi, kiinnitä mukana tulevat 4 HDD-ruuvia levyyn, aseta levy paikalleen kohdistamalla ruuvit, käännä NVR ympäri ja kiristä ruuvit. Sulje kansi. Varmista, että laite on pois päältä asennuksen aikana.

Kuinka yhdistää NVR Internetiin?

Yhdistä NVR:n LAN-portti reitittimeesi tai kytkimeesi Ethernet-kaapelilla. Varmista, että NVR on samassa verkko-osoiteavaruudessa. Seuraa pika-asetuksia Internet-yhteyden määrittämiseksi. Tarvittaessa linkitä NVR TP-Link ID:hen etäkäyttöä varten.

Mitä tehdä, jos unohdan kirjautumissalasanan?

Napsauta Unohditko salasanan kirjautumisnäytössä ja seuraa ohjeita. Voit myös avata kannen ja pitää nollauspainiketta painettuna yli 3 sekunnin ajan palauttaaksesi tehdasasetukset.

Voinko käyttää NVR:ää ilman kiintolevyä?

Ei, kiintolevy on tarpeen tallennusta varten. NVR on suunniteltu toimimaan SATA 3,5 tuuman kiintolevyllä. Ilman levyä tallennus ei ole mahdollista.

Kuinka päästä NVR:ään etänä?

Lataa VIGI-sovellus älypuhelimeesi (iOS/Android). Kirjaudu sisään TP-Link ID:lläsi ja seuraa ohjeita NVR:n linkittämiseksi. Varmista, että NVR on yhdistetty Internetiin.

Millainen kiintolevy on suositeltava?

On suositeltavaa käyttää ammatti- tai valvontakäyttöön tarkoitettua kiintolevyä, jonka kapasiteetti on tarpeisiisi sopiva (esim. 1 Tt tai enemmän). Tavalliset PC-kiintolevyt eivät välttämättä ole optimoituja jatkuvaan käyttöön.

Tukeeko NVR Plug and Play -toimintoa?

Kyllä, NVR tukee Plug and Play -toimintoa. Pika-asetuksissa ota tämä asetus käyttöön, jotta NVR tunnistaa ja lisää automaattisesti saman verkon kamerat.

Kuinka palauttaa NVR tehdasasetuksiin?

Avaa NVR:n kansi ja etsi sisällä oleva nollauspainike. Pidä sitä painettuna yli 3 sekunnin ajan. NVR käynnistyy uudelleen oletusasetuksilla.

Mitä tehdä, jos NVR ei tunnista kameroita?

Tarkista, että kamerat on yhdistetty samaan verkkoon kuin NVR (kytkimen tai reitittimen kautta). Varmista, että Plug and Play on käytössä. Tarvittaessa lisää kamerat manuaalisesti valikon kautta.

Mitkä ovat riskit, jos irrotan NVR:n sammuttamatta sitä?

NVR:n suora irrottaminen voi vahingoittaa kiintolevyä tai aiheuttaa tietojen menetyksen. Käytä aina virtapainiketta päävalikossa sammuttaaksesi laitteen oikein.

KÄYTTÖOHJE VIGI NVR1016H TP-LINK

Huom: Kuvat saattavat poiketa oikeasta tuotteesta

Kiintolevyn asennus

Valmistele 3,5 tuuman kiintolevyasema (HDD) käyttööön ensiasennusta varten. Käyttöön suositellaan yritystasoista kiintolevyä. Varmista ennen asennusta, että NVR-verkkovideotallentimen virta on sammutettu.

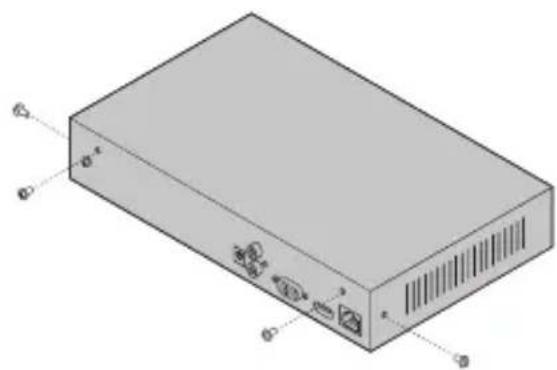

1 Irrota sivu- ja takapaneelin kiinnitysruuvit avataksesi NVR-tallennin.

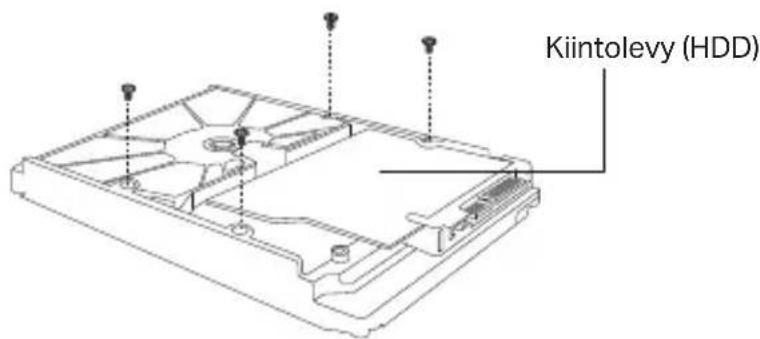

2 Kiinnitä neljä mukana tullutta ruuvia kiintolevyysi. Älä kiristä ruuveja.

Kiintolevy (HDD)

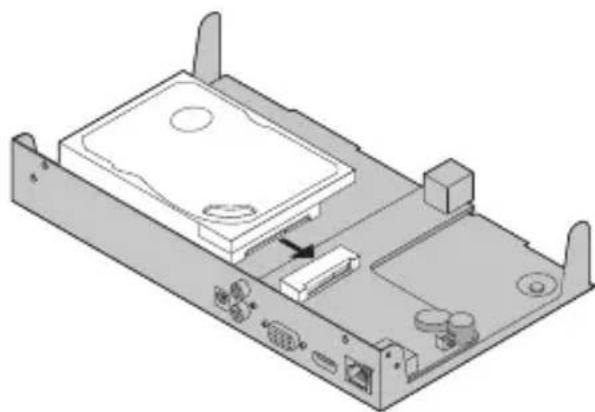

3 Sovita kiintolevyjen ruuvit NVR-tallentimen neljään kiinnityskoloon. Aseta kiintolevy paikoilleen

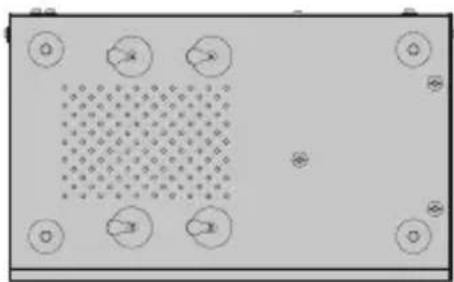

4 Käännä NVR-tallennin ylösalaisin ja kiristä kiintolevyn ruuvit. Aseta tallentimen kotelo paikoilleen ja kiristä ruuvit.

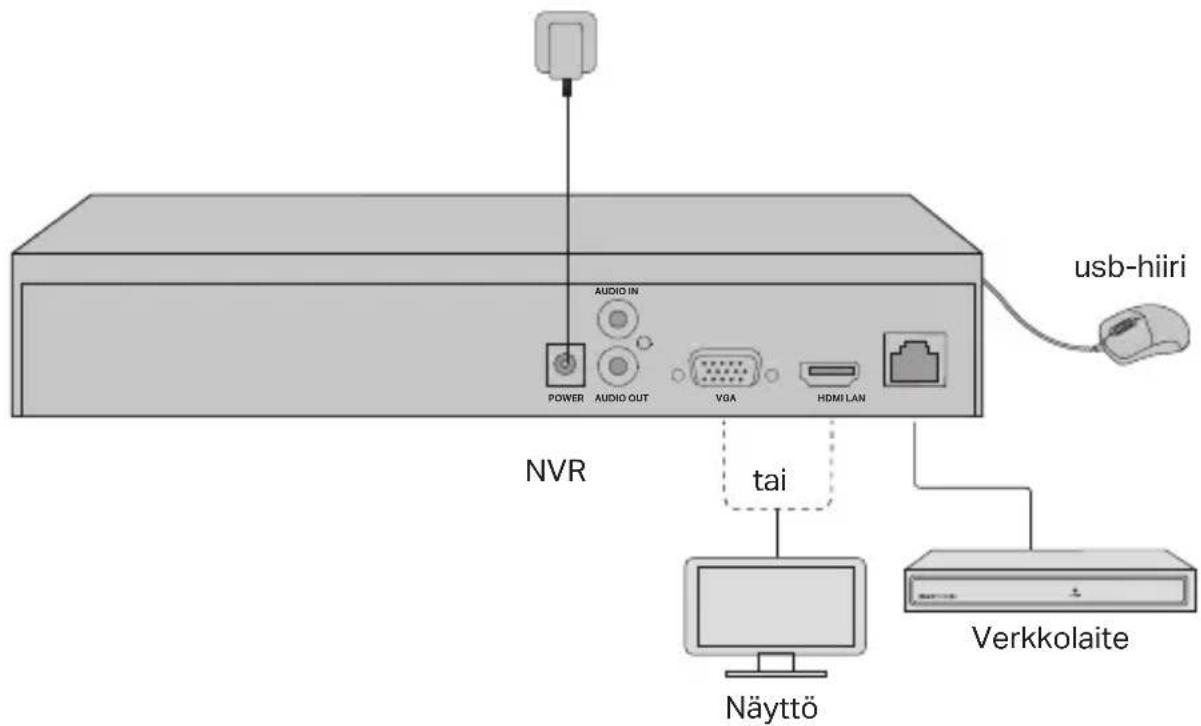

Laitteiston liitännät

USB-hiiri NVR AUDIO IN POWER AUDIO OUT VGA HDMI LAN tai Näyttö Verkkolaite

1 Liitä näyttösi NVR-tallentimen HDMI- tai VGA-liitäntään.
2 Liitä näyttösi verkkovirtaan ja kytke näyttö päälle.
3 Liitä verkkolaite NVR-tallentimeen Ethernet-kaapelilla.
4 Liitä usb-hiiri NVR-tallentimen usb-liitäntään (laitteen etupuolella).
5 Liitä virtalähde NVR-tallentimeen.

Varoitukset

• Mikäli haluat sammuttaa NVR-tallentimesi kiintolevyn asennuksen jälkeen, paina virtapainiketta näytön päävalikosta. Älä irrota virtajohtoa laitetta sammuttamatta.
• Laitteen virransaannin tulee olla yhteensopiva laitteen vaatimusten kanssa.

Verkon rakenne

Vaihe 1: Liitä kamerasi samaan lähiverkkoon NVR-tallentimen kanssa

Vaihe 2: Toimi pikaohjeiden mukaisesti

1 Luo kirjautumissalasana NVR-tallentimeen ja määritä salasana kameroille.
2 Ota Plug and Play -toiminto käyttöön. NVR-tallennin etsii ja lisää verkkosi kamerat automaattisesti käyttöön
3 Seuraa pikaohjeiden vaiheita viimeistelläksesi NVR-tallentimen käyttöönotto.

Huom: Lisäohjeita löydät NVR-tallentimen käyttöoppaasta.

Vaihe 3 (vaihtoehtoinen): Liitä NVR-tallennin TP-Link-käyttäjätunnukseen voidakseksi hallita toimintoja etäyhteydellä (käyttöön vaaditaan toimiva internet-yhteys).

Huom: Jos sinulla ei ole TP-Link-käyttäjätunnusta, luo sellainen ensin.

Lisää hallintatyökaluja

■ VIGI Security Manager (vain Windows-käyttöjärjestelmä)

Voit käyttää VIGI Security Manager -ohjelmistoa seurataksesi reaaliaikaista videota ja muokataksesi NVR-asetuksia tietokoneellasi. Ohjelmisto on ladattavissa tietokoneelle osoitteesta https://www.tp-link.com/download-center/

■ VIGI-sovellus

VIGI-sovelluksella voi helposti katsoa reaaliaikaista videokuvaa, hallita NVR-asetuksia ja saada hälytykset suoraan puhelimeen.

tai

Skannaa oheinen QR-koodi ladataksesi ja asentaaksesi VIGI-sovellus AppStore- tai Google Play -kauppapaikasta.

UKK (Usein kysytyt kysymykset)

K1. Mitä tulisi tehdä jos unohdan NVR-tallentimeni salasanan?
V1. Valitse "unohda salasana" (forget password) kirjautumissivulla ja seuraa ohjeita salasanan nollaamiseksi
V2. Avaa laitteen kansi, paina ja pidä pohjassa NVR-tallentimen Reset-painiketta kolmen sekunnin ajan. NVR-tallennin palautuu näin tehdasasetuksiin. Seuraa sen jälkeen ohjeita luodaksesi kirjautumissalasana.

K2. Mitä teen jos NVR-tallennin ei saa yhteyttä internetiin?

V1. Tarkista, että internet-yhteytesi toimii normaalisti.

V2. Tarkista, että NVR-tallentimesi on samassa verkossa kuin muut verkkolaitteesi. Lisätietoja löydät NVR-tallentimen ohjekirjasta.

Lisätietoja löytyy osoitteesta https://www.tp-link.com/support/faq/2850/

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.
• Älä yritä purkaa, korjata tai muuntaa laitetta. Ota meihin yhteyttä, jos tarvitset palvelua.
• Älä käytä vioittunutta laturia tai USB-kaapelia laitteen lataamiseen.
• Älä käytä muita kuin suositeltuja latureita.
• Sovitin asennetaan laitteiden lähelle ja helposti saataville.
• Käytä ainoastaan valmistajan tämän tuotteen alkuperäispakkauksessa toimittamia virtalähteitä. Jos sinulla on kysyttävää, älä epäröi ottaa yhteyttä meihin.
• Vältä pariston hävittämistä tulella tai kuumassa uunissa. Vältä myös pariston mekaanista murskaamista tai leikkaamista. Se voi johtaa räjähdykseen.
• Aseta laite pohjapinta alaspäin. Aseta se vakaaseen paikkaan ja ehkäise sen putoaminen.

VAROITUS: RÄJÄHDYSVAARA, JOS AKKU KORVATAAN VÄÄRÄLLÄ TYYPILLÄ. HÄVITÄ KÄYTETYT AKUT OHJEIDEN MUKAISESTI.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi.

TP-Link rajoitettu tuotetakuu

TP-Link rajoitettu tuotetakuu koskee vain TP-Link merkkisiä tuotteita. Lisätietoja takuusta: http://www.tp-link.com/en/support

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä

materiaali- eikä valmistusvirheitä normaalissa, TP-Link:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
