Marke	TP-Link
Modell	VIGI NVR1016H
Produkttyp	Netzwerk-Videorekorder (NVR) für Überwachungskameras
Anzahl Kanäle	16 Kanäle
Abmessungen (ca.)	260 x 235 x 45 mm
Gewicht (ca.)	1 kg
Stromversorgung	Netzadapter 12V DC inklusive
Stromverbrauch	≤ 10 W (ohne Festplatte)
Interner Speicher	1 Einschub für 3,5-Zoll-SATA-Festplatte (nicht enthalten)
Videoausgang	HDMI und VGA
Hauptfunktionen	Videoaufzeichnung, Plug and Play, Fernverwaltung über VIGI-App, Internetzugang über TP-Link-ID
Netzwerkkonnektivität	1 Ethernet-LAN-Port 10/100 Mbps
Audioeingang	1 Audioeingang (AUDIO IN)
Audioausgang	1 Audioausgang (AUDIO OUT)
USB-Anschlüsse	1 USB-Anschluss für Maus (Frontblende)
Maus inklusive	Ja, USB-Maus
Verwaltungssoftware	VIGI Security Manager (Windows), VIGI-App (iOS/Android)
Wartung und Reinigung	Gerät vor der Reinigung vom Strom trennen; ein weiches, trockenes Tuch verwenden
Sicherheit	Administratorkennwort, physischer Reset-Knopf, Firmware-Update
Ersatzteile und Reparierbarkeit	Austauschbare Festplatte, externes Netzteil. Keine offiziellen Ersatzteile aufgeführt
Allgemeine Informationen	TP-Link eingeschränkte Garantie; CE-Zertifizierung; Betriebstemperatur: 0°C bis 40°C

Häufig gestellte Fragen - VIGI NVR1016H TP-LINK

Wie installiere ich eine Festplatte im NVR?

Um eine 3,5-Zoll-Festplatte zu installieren: Öffnen Sie die Abdeckung, befestigen Sie die 4 mitgelieferten HDD-Schrauben an der Festplatte, setzen Sie die Festplatte in den Einschub ein, richten Sie die Schrauben aus, drehen Sie den NVR um und ziehen Sie die Schrauben fest. Schließen Sie die Abdeckung. Stellen Sie sicher, dass das Gerät während der Installation ausgeschaltet ist.

Wie verbinde ich den NVR mit dem Internet?

Verbinden Sie den LAN-Port des NVR mit einem Ethernet-Kabel mit Ihrem Router oder Switch. Stellen Sie sicher, dass der NVR im selben Netzwerksegment ist. Folgen Sie der Schnellkonfiguration, um den Internetzugang einzurichten. Falls erforderlich, verknüpfen Sie den NVR mit einer TP-Link-ID für den Fernzugriff.

Was tun, wenn ich das Anmeldekennwort vergessen habe?

Klicken Sie auf Kennwort vergessen auf dem Anmeldebildschirm und folgen Sie den Anweisungen. Sie können auch die Abdeckung öffnen und den Reset-Knopf länger als 3 Sekunden gedrückt halten, um die Werkseinstellungen wiederherzustellen.

Kann ich den NVR ohne Festplatte verwenden?

Nein, eine Festplatte ist für die Aufzeichnung erforderlich. Der NVR ist für den Betrieb mit einer 3,5-Zoll-SATA-Festplatte ausgelegt. Ohne Festplatte ist keine Aufzeichnung möglich.

Wie greife ich remote auf den NVR zu?

Laden Sie die VIGI-App auf Ihr Smartphone herunter (iOS/Android). Melden Sie sich mit Ihrer TP-Link-ID an und folgen Sie den Anweisungen, um den NVR zu verknüpfen. Stellen Sie sicher, dass der NVR mit dem Internet verbunden ist.

Welcher Festplattentyp wird empfohlen?

Es wird empfohlen, eine professionelle oder für Überwachung geeignete Festplatte mit einer Ihren Anforderungen entsprechenden Kapazität (z.B. 1 TB oder mehr) zu verwenden. Herkömmliche PC-Festplatten sind möglicherweise nicht für den Dauerbetrieb optimiert.

Unterstützt der NVR Plug and Play?

Ja, der NVR unterstützt Plug and Play. Aktivieren Sie diese Option während der Schnellkonfiguration, damit der NVR Kameras im selben Netzwerk automatisch erkennt und hinzufügt.

Wie setze ich den NVR auf die Werkseinstellungen zurück?

Öffnen Sie die Abdeckung des NVR und finden Sie den Reset-Knopf im Inneren. Halten Sie ihn länger als 3 Sekunden gedrückt. Der NVR wird mit den Standardeinstellungen neu gestartet.

Was tun, wenn der NVR die Kameras nicht erkennt?

Überprüfen Sie, ob die Kameras mit demselben Netzwerk wie der NVR verbunden sind (über Switch oder Router). Stellen Sie sicher, dass Plug and Play aktiviert ist. Fügen Sie die Kameras bei Bedarf manuell über das Menü hinzu.

Welche Risiken bestehen, wenn ich den NVR ohne Ausschalten vom Strom trenne?

Das direkte Trennen des NVR vom Strom kann die Festplatte beschädigen oder zu Datenverlust führen. Verwenden Sie immer den Netzschalter im Hauptmenü, um das Gerät ordnungsgemäß auszuschalten.

BEDIENUNGSANLEITUNG VIGI NVR1016H TP-LINK

Hinweis: Die Bilder können von den tatsächlichen Produkten abweichen.

Festplatteninstallation

Bereiten Sie zur Erstinstallation eine 3.5-Zoll-Festplatte (HDD) vor. Es wird empfohlen, eine Festplatten für professionelle Überwachungssysteme zu verwenden. Trennen Sie vor der Installation den Stromstecker des Netzwerk-Videorecorders (NVR).

1 Entfernen Sie die Befestigungsschrauben an den Seiten- und Rückwänden, um die Abdeckung des NVR zu öffnen.

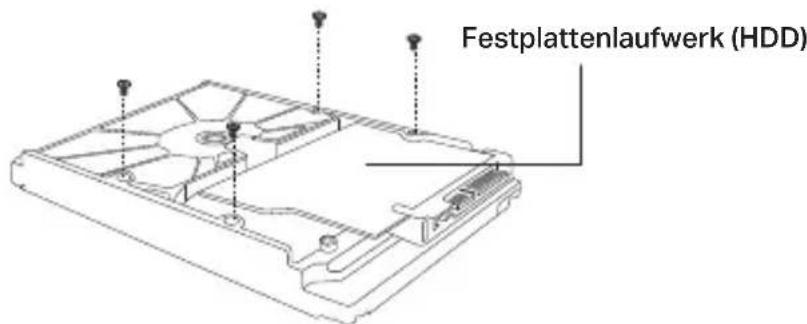

2 Bringen Sie die 4 mitgelieferten Festplattenschrauben an Ihrer Festplatte an. Nicht einschrauben.

Festplattenlaufwerk (HDD)

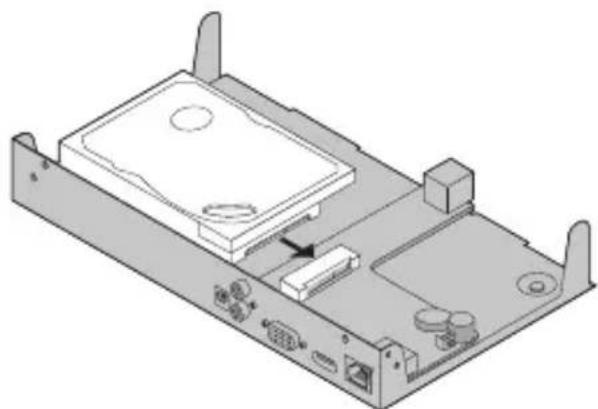

3 Kontrollieren Sie, dass die 4 Schrauben an der Festplatte mit den 4 Löchern des NVRs übereinstimmen und verbinden Sie die Festplatten mit dem NVR.

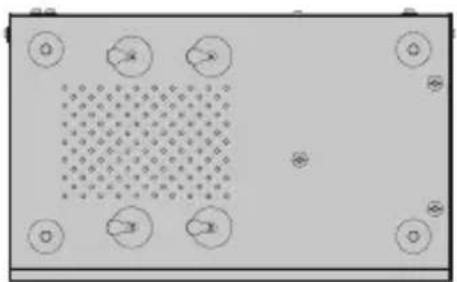

4 Drehen Sie den NVR und befestigen Sie die Festplattenschrauben. Bringen Sie die Abdeckung wieder an und ziehen Sie die Schrauben des NVR an.

USB-Maus NVR AudiO IN POWER AUDIO OUT VGA HDMI LAN oder Monitor Netzwerkgerät

1 Schließen Sie Ihren Monitor an den entsprechend passenden HDMI- oder VGA-Anschluss an
2 Schließen Sie Ihren Monitor an eine Stromquelle an und schalten Sie ihn ein.
3 Verbinden Sie den LAN-Port des NVRs über ein Netzwerkkabel mit einem Netzwerkgerät
4 Schließen Sie die mitgelieferte USB-Maus an die USB-Schnittstelle des NVR (Vorderseite) an.
5 Schließen Sie das Netzteil an den NVR an.

Vorsichtsmaßnahmen

• Wenn Sie den NVR nach der Installation der Festplatte ausschalten möchten, klicken Sie im Hauptmenü Ihres Monitors auf die Schaltfläche Ein / Aus. Ziehen Sie den Stecker nicht direkt heraus.
  • Die Eingangsspannung sollte mit den Leistungsanforderungen des Geräts übereinstimmen.

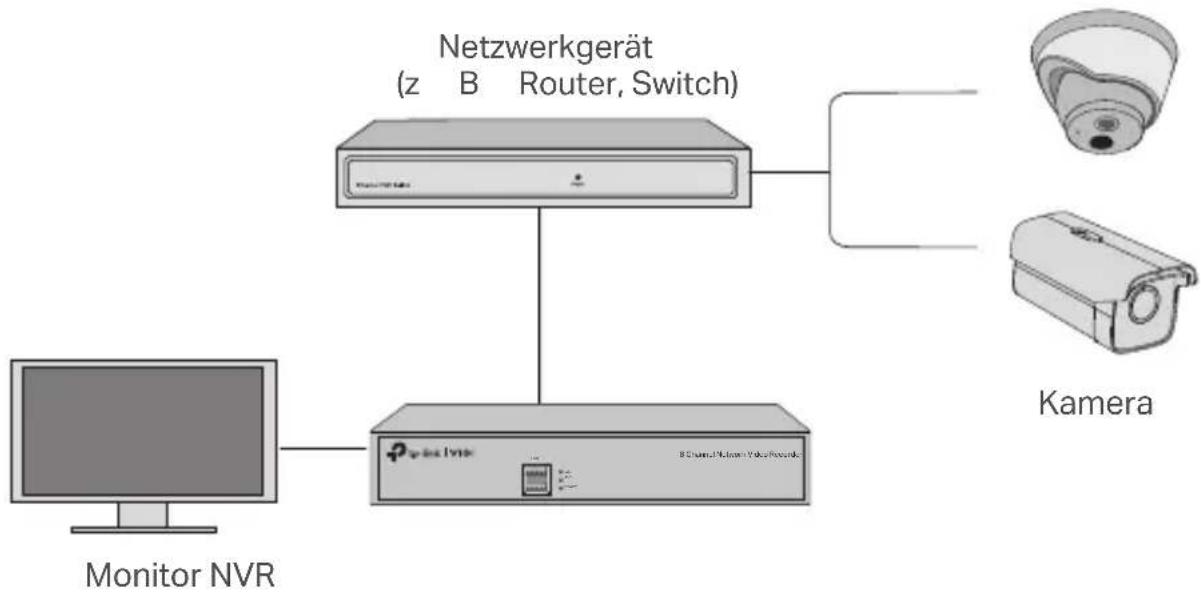

Netzwerktopologie

Schritt 1. Schließen Sie Ihre Kameras an dasselbe Netzwerk wie Ihr NVR an.

Schritt 2. Befolgen Sie die Anweisungen, um die Schnellkonfiguration abzuschließen.

1 Erstellen Sie ein Anmeldepasswort für den NVR und ein voreingestelltes Passwort für Ihre nicht eingestellten Kameras.
2 Aktivieren Sie Plug and Play, damit der NVR Ihre Kameras im Netzwerk automatisch finden und hinzufügen kann.
3 Befolgen Sie die Schnellinstallation, um die Einrichtung des NVR abzuschließen.

Hinweis: Weitere Anweisungen finden Sie im Benutzerhandbuch des NVRs.

Schritt 3 (optional). Verknüpfen Sie Ihren NVR für den Fernzugriff und Fernwartung mit einer TP-Link-ID. (Internetverbindung erforderlich)

Hinweis: Wenn Sie noch keine TP-Link-ID haben, können Sie eine registrieren.

Weitere Verwaltungsmethoden

■ VIGI Security Manager (nur Windows)

Mit dem VIGI Security Manager können Sie Live-Videos anzeigen und die NVR-Einstellungen auf Ihrem Computer ändern. Bitte laden Sie den VIGI Security Manager von https://www.tp-link.com/download-center/ auf Ihrem Computer herunter

VIGI App

Die VIGI-App bietet eine einfache und intuitive Möglichkeit, Live-Videos aus der Ferne anzuzeigen, den NVR zu verwalten und sofortige Benachrichtigungen zu erhalten

oder

Scannen Sie den QR-Code, um die VIGI-App aus dem Apple App Store oder Google Play herunterzuladen und zu installieren

FAQ (häufig gestellte Fragen)

Q1. Was kann ich tun, wenn ich das Anmeldepasswort meines NVR vergessen habe?
A1. Klicken Sie auf der Anmeldeseite auf Passwort vergessen und befolgen Sie die Anweisungen zum Zurücksetzen des Passworts.
A2. Entfernen Sie die Abdeckung und halten Sie die Reset-Taste im NVR länger als 3 Sekunden gedrückt. Der NVR stellt die Werkseinstellungen wieder her. Folgen Sie dann der Schnellinstallation, um ein Anmeldepasswort zu erstellen.

Q2. Was kann ich tun, wenn mein NVR keine Verbindung zum Internet herstellen kann?

A1. Überprüfen Sie, ob die Internetverbindung ordnungsgemäß funktioniert.
A2. Stellen Sie sicher, dass sich Ihr NVR im selben Netzwerksegment befindet wie Ihre Netzwerkgeräte. Weitere Informationen finden Sie im NVR-Benutzerhandbuch.

Wenn Sie weitere Fragen haben, besuchen Sie bitte https://www.tp-link.com/support/faq/2850/.

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren. Bitte setzen Sie sich mit uns in Verbindung, wenn Sie unseren Service benötigen.
• Verwenden Sie kein beschädigtes Ladegerät oder USB-Kabel, um Ihren Akku zu laden.
• Verwenden Sie ausschließlich das empfohlene Ladegerät.
• Der Adapter muss in eine Steckdose nah am Gerät gesteckt werden und leicht zugänglich sein.
• Verwenden Sie nur Netzteile, die vom Hersteller und in der Originalverpackung dieses Produkts zur Verfügung gestellt werden. Wenn Sie Fragen haben, zögern Sie bitte nicht, uns zu kontaktieren.
• Vermeiden Sie die Entsorgung in Feuer oder heißen Öfen bzw. die mechanische Zerlegung oder Zerkleinerung der Batterien, da dies zur Explosion führen kann.
• Stellen Sie das Gerät mit der Unterseite nach unten auf. Installieren Sie es an stabilen Stellen und verhindern Sie, dass es herunterfällt.

VORSICHT: EXPLOSIONSGEFAHR, WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD. GEBRAUCHTE BATTERIEN GEMÄß DEN ANWEISUNGEN ENTSORGEN.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

Eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte. Für weitere Informationen bezüglich unserer Garantie besuchen Sie bitte http://www.tp-link.de/support.html.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
