品牌	TP-Link
型号	VIGI NVR1016H
产品类型	网络视频录像机（NVR）用于监控摄像头
通道数	16通道
尺寸（约）	260 x 235 x 45 毫米
重量（约）	1千克
电源	包含12V直流电源适配器
功耗	≤ 10瓦（不含硬盘）
内部存储	1个3.5英寸SATA硬盘位（不含硬盘）
视频输出	HDMI和VGA
主要功能	视频录像、即插即用、通过VIGI应用程序远程管理、通过TP-Link ID互联网访问
网络连接	1个10/100Mbps以太网LAN口
音频输入	1个音频输入（AUDIO IN）
音频输出	1个音频输出（AUDIO OUT）
USB接口	1个USB接口用于鼠标（前面板）
包含鼠标	是，USB鼠标
管理软件	VIGI Security Manager (Windows)、VIGI应用程序 (iOS/Android)
维护与清洁	清洁前断开设备电源；使用柔软的干布
安全	管理员密码、物理重置按钮、固件更新
备件与可维修性	硬盘可更换，外接电源。未列出官方备件
一般信息	TP-Link有限保修；CE认证；工作温度：0°C至40°C

常见问题 - VIGI NVR1016H TP-LINK

如何在NVR中安装硬盘？

安装3.5英寸硬盘：打开外壳，将附带的4颗硬盘螺丝固定在硬盘上，将硬盘插入槽位并对齐螺丝，翻转NVR并拧紧螺丝。关闭外壳。安装时请确保设备断电。

如何将NVR连接到互联网？

使用以太网线将NVR的LAN口连接到路由器或交换机。确保NVR在同一网段。按照快速配置设置互联网访问。如有必要，将NVR绑定到TP-Link ID以实现远程访问。

忘记登录密码怎么办？

在登录界面点击忘记密码并按照说明操作。您也可以打开外壳，按住重置按钮超过3秒以恢复出厂设置。

NVR可以在没有硬盘的情况下使用吗？

不可以，录像需要硬盘。NVR设计为使用3.5英寸SATA硬盘工作。没有硬盘则无法录像。

如何远程访问NVR？

在智能手机（iOS/Android）上下载VIGI应用程序。使用您的TP-Link ID登录并按照说明绑定NVR。确保NVR已连接到互联网。

推荐使用哪种类型的硬盘？

建议使用专业或监控专用硬盘，容量根据需求选择（例如1TB或更大）。普通PC硬盘可能未针对连续使用进行优化。

NVR支持即插即用吗？

是的，NVR支持即插即用。在快速配置中启用此选项，NVR将自动检测并添加同一网络中的摄像头。

如何将NVR恢复出厂设置？

打开NVR外壳，找到内部的重置按钮。按住超过3秒。NVR将重新启动并恢复默认设置。

如果NVR检测不到摄像头怎么办？

检查摄像头是否与NVR在同一网络（通过交换机或路由器）。确保即插即用已启用。如有必要，通过菜单手动添加摄像头。

直接拔掉NVR电源有什么风险？

直接拔掉NVR电源可能会损坏硬盘或导致数据丢失。请始终使用主菜单中的电源按钮正确关闭设备。

用户手册 VIGI NVR1016H TP-LINK

若為首次安裝，請準備一個 3.5 吋的傳統硬碟 (HDD)，建議使用企業或監控等級的 HDD。在安裝之前，請拔除影像錄影主機 (NVR) 的電源。

1. 移除側邊和背面面板的螺絲來開啟 NVR 的外殼。

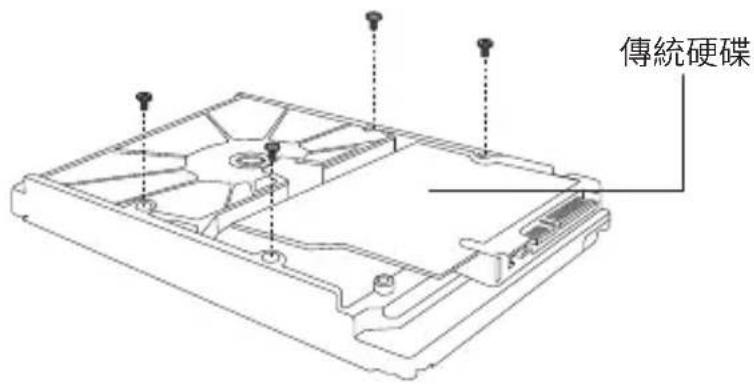

1. 將 HDD 中的 4 個 HDD 螺絲連接至您的硬碟，不要鎖緊。

傳統硬碟

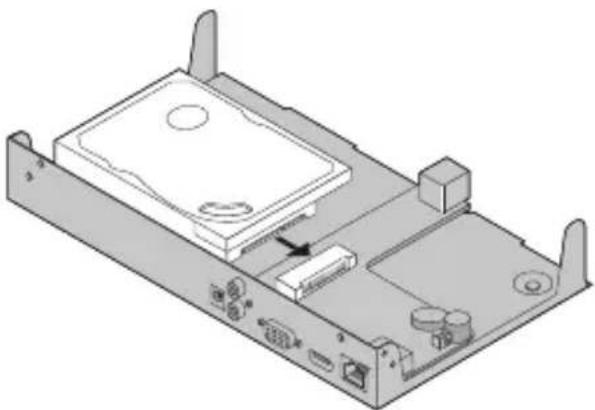

1. 將 HDD 上的 4 個螺絲對準 NVR 上的 4 個洞，並將 HDD 插入插槽中。

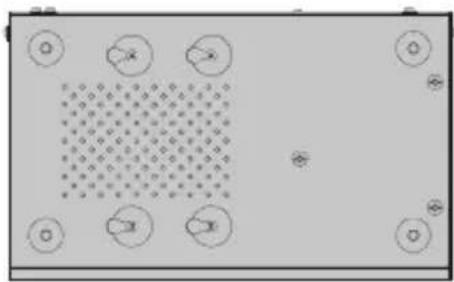

1. 將 NVR 上下翻轉後鎖緊 HDD 螺絲，並將 NVR 外殼復原並鎖上螺絲。

USB 滑鼠 NVR 或 顯示器 網路設備

1. 連接 HDMI 或 VGA 連接埠至您顯示器的對應連接埠。
2. 連接您的顯示器電源並開啟它。
3. 使用網路線連接網路設備至您 NVR 的 LAN 孔。
4. 將內附的 USB 滑鼠連接至 NVR 前方面板的 USB 介面。
5. 連接 NVR 的電源供應器。

注意

• 若您想在安裝硬碟後關閉 NVR，請按下顯示器主選單上的電源按鈕。請勿直接拔除插頭。
• 輸入電壓應與設備電源需求相符。

網路拓樸

步驟 1. 連接您的攝影機至與 NVR 相同的網路中。

步驟 2. 跟著指示完成快速設定。

1. 建立 NVR 的登入密碼並為您的攝影機建立預設定密碼。
2. 啟用隨插即用，NVR 將自動尋找並新增您的攝影機至網路。
3. 跟著快速設定完成 NVR 的設定。

注意：如需更多指示，請參考 NVR 的使用手冊。

步驟3(可選). 為 NVR 結定 TP-Link ID, 以進行遠端存取和管理。(需要連接網路)

注意：若您沒有 TP-Link ID，請先註冊一個。

更多管理方式

您可以使用 VIGI Security Manager 在電腦上查看線上影片並編輯 NVR 設定。請從 https://www.tp-link.com/download-center/在您的電腦上下載。

■ VIGI App

VIGI App 提供一個簡單而直觀的方式遠端查看直播影片、管理 NVR 以及取得即時警報。

掃描 QR Code 從 Apple App Store 或 Google Play 下載並安裝 VIGI App。

FAQ( 常見問題 )

Q1. 若我忘記 NVR 的登入密碼該怎麼辦？
A1. 點擊登入頁面的忘記密碼並跟著指示重設密碼。

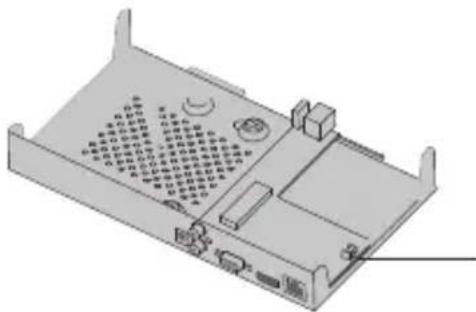

A2. 移除外殼，按壓 NVR 裡的重設按鈕超過 3 秒鐘，NVR 將還原至出廠預設值。接著跟著快速設定建立登入密碼。

Q2. 若我的 NVR 無法連接網際網路怎麼辦？

A1. 確認網際網路是否正常運作。
A2. 請確認您的 NVR 與網路設備在相同網段中。如需更多細節，請參考 NVR 的使用手冊。

若您有其他問題，請前往 https://www.tp-link.com/support/faq/2850/.

• 請使用原裝電源供應器或只能按照本產品注明的電源類型使用本產品。
- 清潔本產品之前請先切斷電源。請勿使用液體、噴霧清潔劑或濕布進行清潔。
- 注意防潮，請勿將水或其他液體潑灑到本產品上。
- 插槽與開口供通風使用，以確保本產品的操作可靠並防止過熱，請勿堵塞或覆蓋開口。
• 請勿將本產品置放於靠近熱源的地方。除非有正常的通風，否則不可放在密閉位置中。
- 不要私自拆開機殼或自行維修，如產品有故障請與原廠或代理商聯繫。

限用物質含有情況標示聲明書

單元Unit	限用物質及其化學符號
	鉛(Pb)	汞(Hg)	鎘(Cd)	六價鉻( Cr^+6 )	多溴聯苯(PBB)	多溴二苯醚(PBDE)
PCB	○○	○○○○
外殼	○○	○○○○
電源供應器	-○	○○○○
其他及其配件	-○	○○○○
備考1.“超出0.1 wt %”及“超出0.01 wt %”係指限用物質之百分比含量超出百分比含量基準值Note 1: “Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the reference percentage value of presence condition.備考2.“○”係指該項限用物質之百分比含量未超出百分比含量基準值。Note 2: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考3.“—”係指該項限用物質為排除項目。Note 3: The “—” indicates that the restricted substance corresponds to the exemption.
