VIGI NVR1016H - Övervakningskamera TP-LINK - Gratis bruksanvisning och manual

Varumärke	TP-Link
Modell	VIGI NVR1016H
Produkttyp	Nätverksvideoinspelare (NVR) för övervakningskameror
Antal kanaler	16 kanaler
Mått (ungefär)	260 x 235 x 45 mm
Vikt (ungefär)	1 kg
Strömförsörjning	Inkluderad 12V DC nätadapter
Strömförbrukning	≤ 10 W (utan hårddisk)
Intern lagring	1 plats för 3,5-tums SATA-hårddisk (ingår ej)
Videoutgång	HDMI och VGA
Huvudfunktioner	Videoinspelning, Plug and Play, fjärrhantering via VIGI-appen, internetåtkomst via TP-Link ID
Nätverksanslutning	1 Ethernet LAN-port 10/100 Mbps
Ljudingång	1 ljudingång (AUDIO IN)
Ljudutgång	1 ljudutgång (AUDIO OUT)
USB-portar	1 USB-port för mus (frontpanel)
Mus ingår	Ja, USB-mus
Hanteringsprogramvara	VIGI Security Manager (Windows), VIGI-app (iOS/Android)
Underhåll och rengöring	Koppla bort enheten före rengöring; använd en mjuk, torr trasa
Säkerhet	Administratörslösenord, fysisk återställningsknapp, firmwareuppdatering
Reservdelar och reparerbarhet	Ubytbart hårddisk, extern strömförsörjning. Inga officiella reservdelar listade
Allmän information	TP-Links begränsade garanti; CE-certifiering; drifttemperatur: 0°C till 40°C

Vanliga frågor - VIGI NVR1016H TP-LINK

Hur installerar jag en hårddisk i NVR:n?

För att installera en 3,5-tums hårddisk: öppna locket, fäst de 4 medföljande hårddiskskruvarna i disken, sätt in disken i facket med skruvarna i linje, vänd på NVR:n och dra åt skruvarna. Stäng locket. Se till att enheten är strömlös under installationen.

Hur ansluter jag NVR:n till Internet?

Anslut NVR:ns LAN-port till din router eller switch med en Ethernet-kabel. Se till att NVR:n är i samma nätverkssegment. Följ snabbkonfigurationen för att ställa in internetåtkomst. Om nödvändigt, koppla NVR:n till ett TP-Link-ID för fjärråtkomst.

Vad gör jag om jag glömmer inloggningslösenordet?

Klicka på Glömt lösenord på inloggningsskärmen och följ instruktionerna. Du kan också öppna locket och hålla ned återställningsknappen i mer än 3 sekunder för att återställa fabriksinställningarna.

Kan jag använda NVR:n utan hårddisk?

Nej, en hårddisk krävs för inspelning. NVR:n är utformad för att fungera med en 3,5-tums SATA-hårddisk. Utan hårddisk är inspelning inte möjlig.

Hur kommer jag åt NVR:n på distans?

Ladda ner VIGI-appen på din smartphone (iOS/Android). Logga in med ditt TP-Link-ID och följ instruktionerna för att koppla NVR:n. Se till att NVR:n är ansluten till Internet.

Vilken typ av hårddisk rekommenderas?

Det rekommenderas att använda en professionell eller övervakningsdedikerad hårddisk, med kapacitet anpassad till dina behov (t.ex. 1 TB eller mer). Vanliga PC-hårddiskar kanske inte är optimerade för kontinuerlig användning.

Stöder NVR:n Plug and Play?

Ja, NVR:n stöder Plug and Play. Under snabbkonfigurationen, aktivera det här alternativet så att NVR:n automatiskt upptäcker och lägger till kameror i samma nätverk.

Hur återställer jag NVR:n till fabriksinställningar?

Öppna locket på NVR:n och hitta återställningsknappen inuti. Håll den nedtryckt i mer än 3 sekunder. NVR:n startar om med standardinställningarna.

Vad gör jag om NVR:n inte upptäcker kamerorna?

Kontrollera att kamerorna är anslutna till samma nätverk som NVR:n (via switch eller router). Se till att Plug and Play är aktiverat. Om nödvändigt, lägg till kamerorna manuellt via menyn.

Vilka är riskerna om jag kopplar bort NVR:n utan att stänga av den?

Att direkt koppla bort NVR:n kan skada hårddisken eller leda till dataförlust. Använd alltid strömknappen i huvudmenyn för att stänga av enheten korrekt.

BRUKSANVISNING VIGI NVR1016H TP-LINK

Obs! Bilden kan skilja sig från akutella produkten.

Hårddisk installation

Förbered en 3.5 tums disk, vi rekommenderar en enterprise eller surveillance hårddisk. Innan installation, vänligen dra ur strömsladden på NVRen.

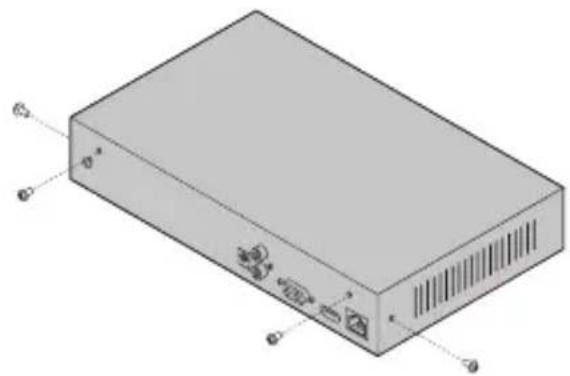

1 Ta bort fästskruvarna på sido och bakpanelerna för att öppna locket på NVRen.

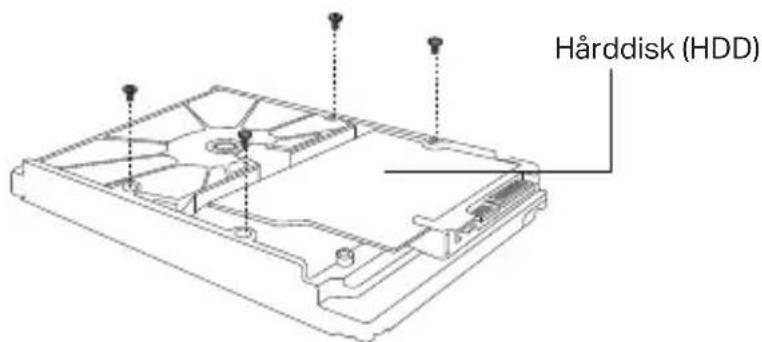

2 Fäst de 4 medföljande hårddiskskruvarna på hårddisken. Skruva inte åt skruvarna

Hårddisk (HDD)

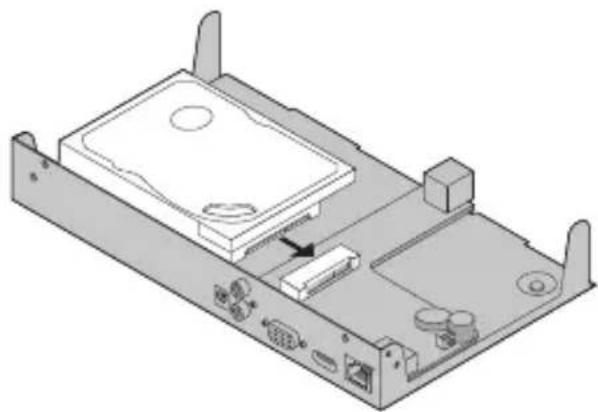

3 Sätt hårddisken på plats i NVRen och anslut hårddisk kabel i hårddiskgränssnittet.

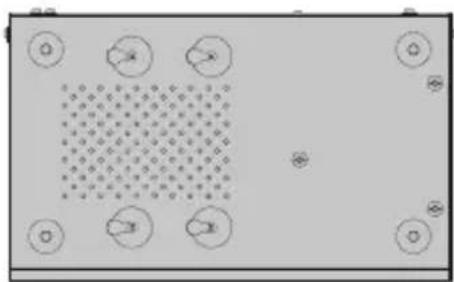

4 Vänd upp och ner på NVRen och skruva åt skruvarna på hårdisken. Sätt tillbaka panelerna och skruva fast skruvarna för panelen.

1 Anslut din monitor till HDMI eller VGA porten.
2 Strömsätt monitorn och sätt på den.
3 Koppla in NVRen till ditt nätverk med ethernet kabel.
4 Koppla in medföljande usb mus till usb uttaget som sitter på framsidan av NVRen.
5 Koppla in strömadaptern till NVRen.

Observera

• Om du vill stänga av NVRen efter hårddisk installationen, klicka på ström knappen i huvudmenyn på din Monitor. Dra ej ur strömsladden
• Kontrollera att inkommande ström matchar ström kraven för enheten.

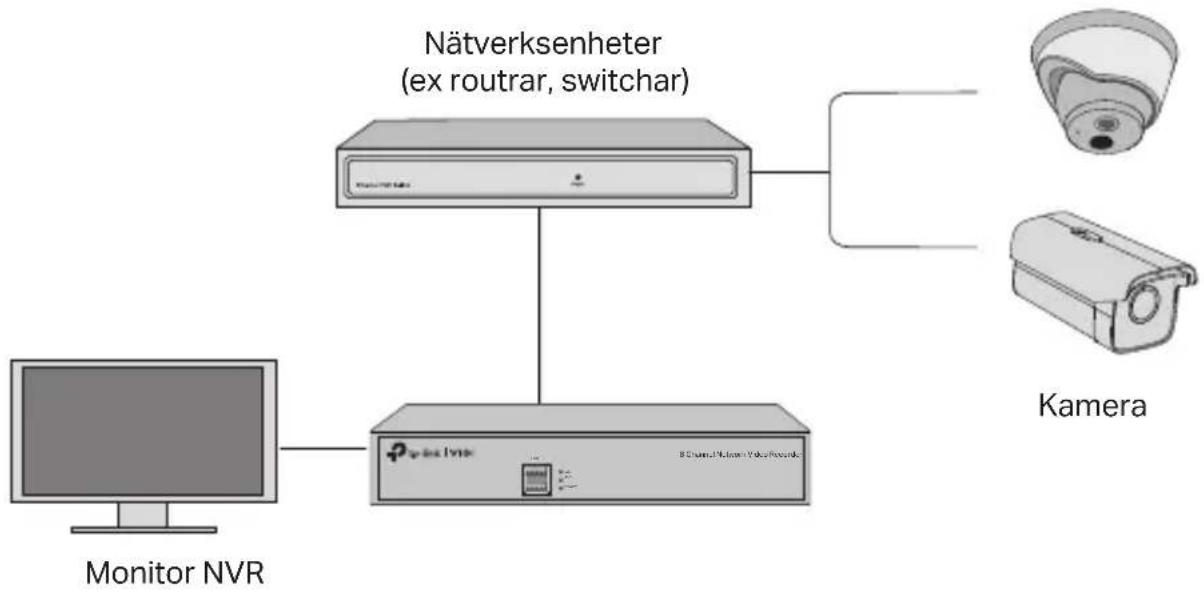

Nätverkskarta

Steg 1. Anslut kameran till samma nätverk som din NVR.

Steg 2. Följ instruktionerna i Quick Setup guiden.

1 Skapa ett lösenord till NVR och fördefinerat lösenord till dina kameror
2 Aktivera Plug&Play så att NVRen automatiskt hittar och adderar din kameror i ditt nätverk
3 Följ anvisningarna i Quick Setup guiden för att konfigurera din NVR.

Obs! För mer detaljerade instruktioner, vänligen se NVRens användarmanual.

Steg 3. (Frivilligt) Bind din NVR till ett TP-Link ID för fjärrstyrning och administrering (kräver internet anslutning).

Obs! Om du inte har ett TP-Link ID, vänligen skapa ett först.

Flera management metoder

■ VIGI Security Manager (endast windows)

Med VIGI Security Manager kan du se live view eller ändra inställningarna på din NVR på din dator. Hämta hem från https://www.tp-link.com/download-center/

■ VIGI appen

Med VIGI appen så får du ett enkelt sätt att titta på live view, hantera din NVR och få notifikationer.

eller

Skanna QR koden för att hämta hem och installera VIGI appen från Apple Store eller Google Play

Frågor och svar

F1: Vad skall jag göra om jag glömt lösenordet till min NVR?

S1a: Klicka på "Forgot Password" på inloggningssidan och följ anvisningarna för att återställa lösenordet.

S1b: Öppna NVRen för att kunna hålla in reset knappen som finns på insdian, i mer än 3 sekunder för att göra en fabriksåterställning. Följ anvisningarna i Quick Setup guiden för att skapa ett nytt lösenord.

Reset knapp

F2: Vad kam man göra om NVRen misslyckas med att ansluta sig till internet?

S2a: Kontrollera att din internet uppkoppling

S2b: Säkerhetställ att din NVR är på samma subnät som dina andra nätverksenheter. För mer detaljerad information, vänligen se användarmanualen för din NVR.

Fler frågor och svar hittar du på https://www.tp-link.com/support/faq/2850/

■ VIGI Security Manager (kun på Windows)

• Håll enheten borta från vatten, eld, fukt eller varma miljöer.
• Försök inte att montera isär, reparera eller modifiera enheten. Vänligen kontakta oss om du behöver service.
• Använd inte skadad laddare eller USB-kabel för laddning av enheten.
• Använd inte någon annan laddare än de rekommenderade.
• Adaptern måste installeras nära utrustningen och vara lättillgänglig.
• Använd endast strömadapter från leverantör som är inkluderad i orginal förpackningen. Om du har några frågor, vänligen kontakta oss.
• Undvik utsätta batteri för eld, hetta eller mekanisk manupilation som kan leda till explosion av batteriet.
• Placera enheten med bottenytan nedåt. Installera den på en stabil plats för att förhindra att den faller.

OBSERVERA: RISK FÖR EXPLOSION OM BATTERIET ERSÄTTAS AV ETT FELAKIGT BATTERI. KASSERA ANVÄNDA BATTERIER ENLIGT INSTRUKTIONERNA.

Läs och följ ovanstående säkerhetsinformation när du använder enheten. Vi kan inte garantera att inga olyckor

eller skador kan inträffa till följd av felaktig användning av produkten. Använd den här produkten med omsorg och på eget ansvar.

TP-Link begränsad produktgaranti

Enbart för produkter av märket TP-Link. För mer information gällande garantin, var snäll och besök http://www.tp-link.com/se/support

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.

Norsk

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/30/EU, 2014/35/EU, 2009/125/EG, 2011/65/EU och (EU)2015/863.

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på https://www.tp-link.com/en/support/ce/.
