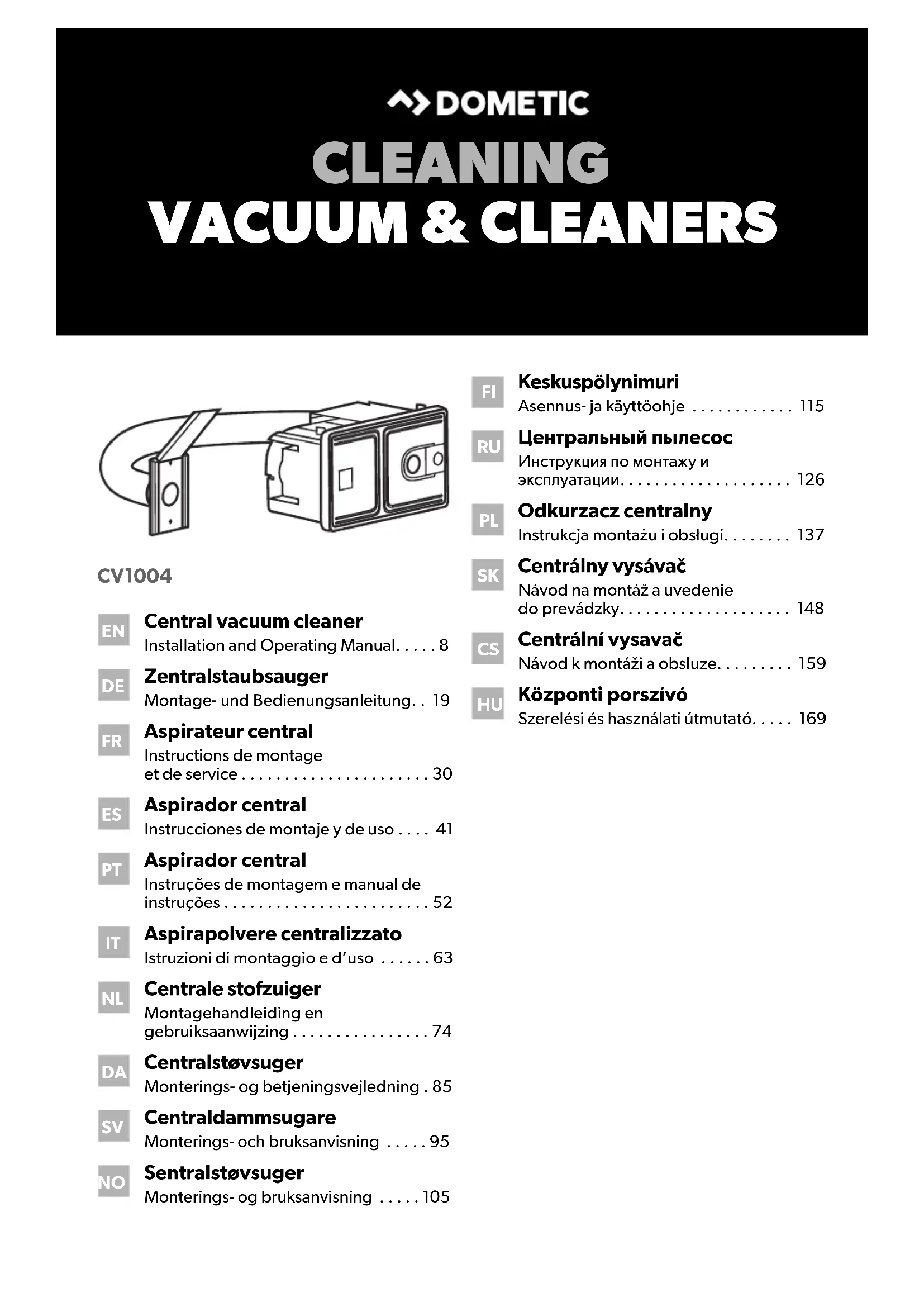

MODE D'EMPLOI CV 1004 DOMETIC
Instructions de montage
et de service .... 30
ES
Aspirador central
Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur.
Sommaire
1 Explication des symboles 30
2 Consignes de sécurité ....31
3 Contenu de la livraison.... 33
4 Accessoires.... 33
5 Usage conforme.... 33
7 Montage de l'aspirateur 34
8 Utilisation de l'aspirateur 36
9 Nettoyage et entretien de l'aspirateur 38
10 Guide de dépannage 38
11 Garantie 39
12 Retraitement 39
13 Caractéristiques techniques 40
1 Explication des symboles
AVERTISSEMENT!
Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.
ATTENTION!
Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.
AVIS!
Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.
REMARQUE
Informations complémentaires sur l'utilisation du produit.
2 Consignes de sécurité
Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :
• des influences mécaniques et des surtensions ayant endommagé le matériel
• des modifications apportées au produit sans autorisation explicite de la part du fabricant
- une utilisation différente de celle décrite dans la notice
2.1 Consignes générales de sécurité
AVERTISSEMENT!
- Avant de mettre l'appareil en service, vérifiez que la tension de service et la tension de secteur sont identiques (voir plaque signalétique).
- Si l'appareil présente des dommages visibles, vous ne devez pas le mettre en service.
- Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectuée risquerait d'entraîner de graves dangers.
Si des réparations sont nécessaires, adressez-vous au service après-vente.
- Les enfants âgés de 8 ans et plus ainsi que les personnes ayant des déficiencies physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances peuvent utiliser ce produit à condition d'être sous surveillance ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers qui en résultent.
- Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
- Les enfants ne doivent pas jouer avec cet appareil.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
-
Placez et utilisez l'appareil hors de portée des enfants de moins de 8 ans.
• N'exposez jamais l'appareil à l'humidité.
-
N'utilisez aucun accessoire non recommandé par le fabricant. Cela pourrait provoquer des blessures et des dommages.
- Utilisez uniquement les accessoires recommandés par le fabricant.
- Ne posez aucun objet contre l'aspirateur.
2.2 Consignes de sécurité concernant le fonctionnement de l'appareil
ATTENTION!
- Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.
- Retirez la fiche secteur de la prise lorsque vous effectuez des travaux d'entretien.
- N'utilisez jamais l'appareil dans des pièces dans lesquelles se trouvent des matières ou des gaz inflammables. Des étincelles provoquées par le moteur pourraient les enflammer.
- Pendant le fonctionnement, tenez les buses d'aspiration éloignées des yeux, des oreilles et du visage. Veillez à ce que les cheveux, les vêtements et les doigts n'entrent pas en contact avec les ouvertures ou les pièces en rotation.
- Tenez les enfants et les animaux à distance lorsque vous utilisez l'appareil.
• N'utilisez pas l'appareil avec les mains mouillées.
AVIS!
• N'aspirez
- aucun objet humide
– aucun liquide contenant des solvants ou des produits corrosifs
- aucun objet chaud, incandescent, dur ou pointu
- aucune matière toxique
Ceci pourrait endommager l'appareil ou le filtre.
- N'aspirez pas de gros objets tels que des vieux papiers. Ils pourraient boucher le flexible.
- Si le filtre du moteur est sale, rincez-le à l'eau chaude ou utilisez un nouveau filtre. Utilisez uniquement des filtres totalement secs.
• Utilisez l'appareil uniquement à l'intérieur, jamais en plein air.
• Assurez-vous que les ouvertures ne sont pas bouchées. Le cas échéant, nettoyez les ouvertures avant d'utiliser l'appareil.
- Ne faites pas fonctionner l'aspirateur sans filtre ou sans sac.
- Ne marchez pas sur le flexible et ne tirez pas trop dessus.
3 C o n t e n u d
N° dans
fig. 1, page 3
Quantité Désignation
| 1 1 aspirateur central |
| 2 1 buse pour sols |
| 3 1 brosse |
| 4 1 buse à poussières |
| 5 1 buse pour fentes |
| 6 1 tube télescopique |
| 7 1 flexible d'aspiration |
| 8 1 prise du flexible |
| 9 2 raccords vissables (noirs) |
| 10 2 raccords enfichables (blancs) |
| 11 1 flexible de raccordement (2 m) |
| 12 2 sac d'aspirateur |
4 Accessoires
Disponibles en accessoires (non compris dans la livraison) :
| Désignation N° de produit |
| Sacs d'aspirateur de rechange (pack de 5 avec un filtre de moteur) | 9103501128 |
| Buse de balayage VacPort | 9103501127 |
5 U s a g e c o n
L'aspirateur central CV1004 (n° d'art. 9103501126) est un aspirateur conçu pour l'encastrement dans une niche adaptée ou dans des encastrements prévus dans des camping-cars, caravanes ou bateaux. Cet appareil n'est pas prévu pour une utilisation professionnelle. Il ne doit pas être utilisé à l'air libre.
6 D e s c r i p t
Le flexible d'aspiration de l'aspirateur central peut être raccordé directement à l'appareil ou à une prise de flexible externe.
En cas d'utilisation du flexible d'aspiration au niveau de l'aspirateur central, celui-ci doit être allumé et éteint via le commutateur. L'appareil dispose d'une aspiration automatique qui est activée lorsque le flexible d'aspiration est enfiché dans une prise pour flexible.
Le système de l'aspirateur peut être étendu grâce au VacPort (non fourni à la livraison). Cette buse de balayage peut être installée dans l'entrée ou dans la cuisine p. ex., afin d'y aspirer directement les salissures balayées à l'aide de la buse à montage fixe.
6.1 Éléments de commande
| N° dans fig. 2, page 3 | Désignation Explication |
| 1 Commutateur I/O Permet d'allumer et d'éteindre l'aspirateur lorsque le flexible d'aspiration est enfiché sur l'aspirateur central. |
| 2 Cache coulissant Permet de fermer le raccord du flexible au niveau de l'appareil. Le fait de fermer l'appareil augmente sa puissance d'aspiration en cas de fonctionnement sur la prise externe du flexible. |
| 3 Coulisseau Permet d'ouvrir l'avant de l'appareil (p. ex. pour changer le sac de l'aspirateur) |
| 4 Filtre du moteur Protège le moteur des saletés |
7 Montage de l'aspirateur
AVERTISSEMENT ! Danger d'électrocutions et de blessures graves.
Lorsque vous sciez ou percez les parois, prenez garde aux câbles électriques se trouvant dans la paroi.
AVIS!
• Montez l'aspirateur dans un lieu sec.
- Ne montez pas l'appareil dans un lieu où règnent des températures élevées.
- Ne posez pas le câble de raccordement sur des arêtes vives. Tenez le câble de raccordement éloigné de surfaces chauffées.
- Pour le montage de l'aspirateur, l'épaisseur de paroi doit être de 10 mm minimum et de 25 mm maximum.
- Veillez à ce qu'une prise permettant d'alimenter l'appareil en courant se trouve à proximité. N'employez pas de câble de rallonge.
- Si l'aspirateur est monté dans de petites pièces mal aérées (p. ex. armoire d'encastrement), une sortie d'air équipée d'une grille d'au moins 70 mm de section doit être montée afin de transporter vers l'extérieur l'air chauffé par l'appareil.
▶ Assurez-vous que le sac d'aspirateur et le filtre du moteur sont en place.
Avant de monter l'aspirateur, assurez-vous qu'il fonctionne.
AVIS!
Les vis de l'appareil ne doivent pas être complètement dévissées, car elles sont pourvues d'un mécanisme de ressort.
▶ Montez l'aspirateur (fig. 4, page 4, jusqu'à fig. 10, page 5).
REMARQUE
Les raccords enfichables (fig. 3 1, page 4) doivent être collés du côté de l'appareil avec de la colle pour plastique usuelle. Les raccords vissables (fig. 3 2, page 4) sont vissés dans le flexible de raccordement et enfichés dans les raccords enfichables.
▶ Montez la prise pour flexible et posez le flexible de raccordement (fig. 11, page 5, et fig. 12, page 5).
Raccordement électrique de l'aspirateur
Raccordez les conduites orange 24 V--- situées au dos de l'appareil aux contacts de la prise pour flexible (fig. 13, page 6).
AVERTISSEMENT!
Danger d'électrocutions et de blessures graves.
Utilisez uniquement le câble de raccordement 230 V fourni à la livraison.
▶ Branchez le câble de raccordement 230 V à une prise adaptée (fig. 14, page 6).
8 U t i l i s a t i
AVIS!
- N'utilisez pas l'appareil sans sac d'aspirateur ou sans le filtre du moteur.
- Utilisez uniquement les accessoires et les pièces de rechange recommandés par le fabricant.
8.1 Aspiration avec l'aspirateur central
▶ Ouvrez le cache coulissant (fig. 2 2, page 3) en le poussant vers la droite.
▶Enfichez le flexible dans le raccord pour flexible situé sur l'appareil.
Placez le commutateur en position « I » (fig. 2 1, page 3) pour mettre l'appareil en marche.
√ L'aspirateur se met en marche.
▶ Placez le commutateur en position « O » (fig. 2 1, page 3) pour éteindre l'appareil.
▶Retirez le flexible du raccord pour flexible situé sur l'appareil.
▶ Fermez le cache coulissant (fig. 2 2, page 3) en le poussant vers la gauche.
8.2 Aspiration avec la prise pour flexible
REMARQUE
Fermez la prise pour flexible avec le cache coulissant lorsque vous aspirez grâce à une prise pour flexible externe. Vous augmentez ainsi la puissance d'aspiration.
Pour mettre en marche l'aspirateur, branchez le flexible dans la prise pour flexible externe.
√ L'aspirateur se met automatiquement en marche.
Pour mettre à l'arrêt l'aspirateur, retirez le flexible de la prise externe.
√ L'aspirateur se met automatiquement à l'arrêt.
8.3 Changement du sac de l'aspirateur
AVIS!
Une mise en place correcte du sac de l'aspirateur est importante pour la puissance d'aspiration de l'aspirateur. Veuillez suivre exactement les instructions, voir fig. 15, page 6, à fig. 22, page 7.
REMARQUE
- Le sac de l'aspirateur a deux ouvertures. L'une des deux ouvertures est marquée de deux flèches. Ce côté doit être placé sur la tubulure dans l'appareil, avec les flèches vers le haut (fig. 20, page 7). Lors de l'insertion du sac de l'aspirateur, veillez au positionnement correct.
- Retirez d'abord l'ouverture située sur la tubulure dans l'appareil puis l'autre ouverture de la tubulure à l'avant de l'appareil. Maintenez les ouvertures vers le haut pour qu'aucune poussière ne puisse tomber du sac de l'aspirateur.
- Changez ou nettoyez le filtre du moteur au bout de cinq changements du sac d'aspirateur.
▶ Changez le sac d'aspirateur (fig. 15, page 6, jusqu'à fig. 22, page 7).
8.4 Changement ou nettoyage du filtre du moteur
REMARQUE
Changez ou nettoyez le filtre du moteur au bout de cinq changements du sac d'aspirateur ou en cas de fort encrassement. Vous pouvez nettoyer le filtre du moteur à la main, avec une lessive douce. Ne le lavez pas dans une machine à laver ou avec des objets durs. Laissez-le sécher à l'air avant de le replacer dans l'aspirateur dans le sens de la flèche.
▶Retirez le filtre du moteur et mettez un nouveau filtre ou un filtre nettoyé en place (fig. 23, page 7 et fig. 24, page 7).
9 Nettoyage et entretien de l'aspirateur
AVIS!
N'utilisez aucun objet coupant ou dur, ni de détergents pour le nettoyage. Cela pourrait endommager le produit.
▶Nettoyez le produit avec un tissu humide.
10 Guide de dépannage
REMARQUE
L'aspirateur est équipé d'une protection de surcharge thermique qui empêche une surchauffe du moteur.
Si le moteur s'arrête, éteignez l'aspirateur en plaçant le commutateur en position « O » ou en retirant le flexible d'aspiration de la prise externe d'aspiration.
Laissez l'appareil refroidir pendant 1 heure environ. Si ce dysfonctionnement survient même après les mesures de dépannage décrites ci-dessous, adressez-vous au fabricant ou à votre revendeur.
Si le moteur s'arrête, éteignez l'aspirateur et procédez de la manière suivante :
▶Vérifiez que le flexible d'aspiration n'est pas bouché.
Soulevez le flexible d'aspiration d'une main et jetez-y une petite pièce de monnaie par en haut. Si la pièce de monnaie ne retombe pas, le flexible est bouché. À l'aide d'un long bâton, retirez les salissures du flexible.
▶Contrôlez le sac de l'aspirateur.
Le fait d'aspirer de grandes quantités de poussières non ménagères (poussières de plâtre, fines poussières de bois, etc.) risque de boucher les pores du sac de l'aspirateur.
Utilisez un nouveau sac d'aspirateur.
▶ Si le flexible d'aspiration est fortement encrassé, nettoyez-le.
- Soulevez les deux extrémités du flexible.
- Versez du détergent liquide dans les deux extrémités.
- Versez de l'eau dans le flexible, tout en maintenant les deux extrémités en haut.
- Agitez le flexible d'aspiration afin de faire partir les salissures.
- Étirez le flexible d'aspiration autant que possible.
– Rincez les salissures.
– Répétez cette procédure jusqu'à ce que le flexible soit propre.
- Suspendez le flexible par le milieu et laissez-le sécher complètement avant de l'utiliser.
▶Vérifiez que la buse pour sols n'est pas bouchée.
Nettoyez la buse pour sols.
▶Contrôlez le filtre du moteur.
Nettoyez le filtre du moteur ou changez-le.
11 Garantie
Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.
Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :
- une copie de la facture avec la date d'achat,
• le motif de la réclamation ou une description du dysfonctionnement.
12 Retraitement
▶ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitemment des déchets.
13 Caractéristiques techniques
| CV1004 |
| N° de produit : 9103501126 | |
| Tension d'entrée : 220 – 240 V~ | |
| Puissance absorbée : 950 W | |
| Intensité absorbée : 4,5 A | |
| Dépression : 2 500 mm de colonne d'eau | |
| Température de fonctionnement : -15 °C à | +40 °C |
| Dimensions L x h x l : 298 x 171 x 175 mm | |
| Poids : 2,7 kg | |
| Certificat : | CE |
